12864点阵液晶显示模组结构

　　这块128×64点阵液晶显示模组在工业控制现场属于人机交互链路里最直接的信息输出端，常见于数控操作面板、小型PLC控制柜、台式检测仪器、老款机床数显单元以及各类嵌入式测控终端。它承担的任务并不复杂却很关键：把设备运行状态、坐标数值、报警代码、菜单参数和工序提示以字符或简易图形方式呈现给操作人员，相比段码屏能显示更多自定义内容，相比大尺寸彩色触控屏又更耐油污、抗振动且成本可控。

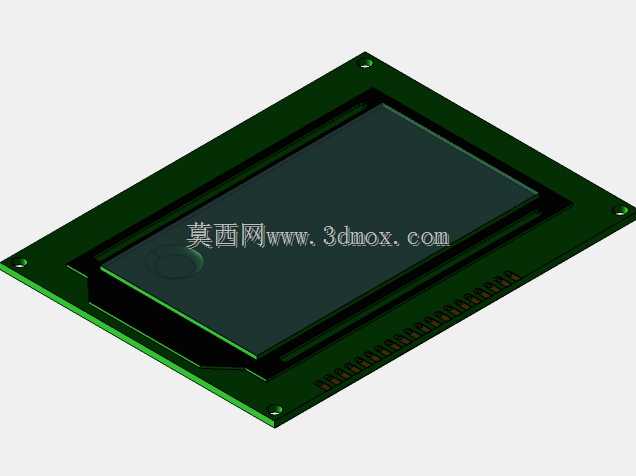

　　从结构上看，模组采用矩形PCB基板承载液晶玻璃、导电连接条、驱动芯片及外围阻容元件，板边布置整排焊盘或插针接口，用于接入主控板的数据线、控制线和电源线。液晶玻璃位于基板中央，四周由边框和固定结构限位，保证显示区域平整；背部驱动区域与板面贴装元件之间需要保留足够绝缘间隙，避免装配压合后出现短路或显示异常。建模时要重点还原玻璃可视区、黑色封边、绿色基板、板边金手指以及四角安装孔的相对位置，这些特征直接决定后期面板开孔和外壳配合是否顺利。

　　设计思路上，这类模组优先保证安装边界清晰：外轮廓长宽、显示窗口尺寸、孔位间距和接插件高度都要与面板钣金或塑料面壳对应。前面板通常通过开窗露出液晶屏，再用遮光泡棉或压条压紧，防止灰尘进入并减少侧向漏光；PCB后侧需要预留驱动芯片散热和走线空间，接插件出线方向不能与壳体筋位干涉。若设备处于切削液飞溅或粉尘较多的环境，面板外侧还会叠加透明保护片，模组与保护片之间保留微小间隙，避免压迫液晶玻璃产生色斑。

　　实际选型时，结构工程师不能只关注显示分辨率，还要核对模组总厚度、安装孔孔径、连接器位置以及屏幕有效显示区与面板丝印窗口的重合关系。板边排针若采用直插方式，控制板与显示板之间的堆叠高度要提前规划；若采用压接或软排连接，则需留出弯折半径。模型把基板厚度、屏幕台阶、边缘焊点和接口轮廓都表达出来后，就能在整机干涉检查中快速判断面壳、按键板、密封条和接线空间是否冲突，从而减少样机阶段反复修模的风险。
