Z型金属管架玻璃台面咖啡桌结构设计

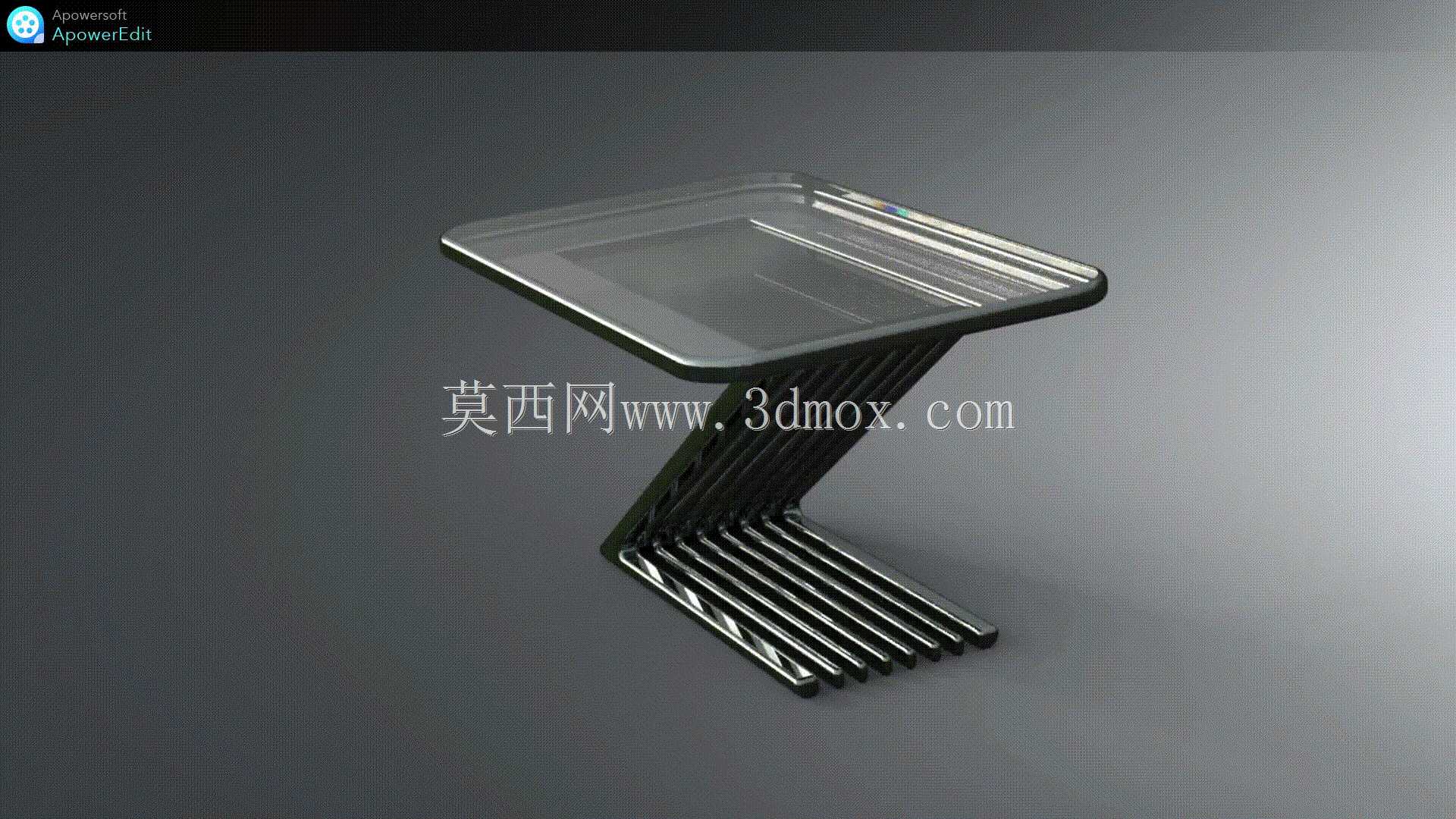

　　这款咖啡桌采用单侧Z形悬臂支撑的构型，整体没有采用常规四腿落地的家具布局，支撑主体从地面接触段向上斜向延伸至桌面承载段，形成连续折线受力路径，落地端排布多根平行圆管作为接地承压条，既分散桌体竖向载荷，也避免单点支脚对地面造成局部压痕，斜向支撑段同样由多根平行金属圆管并列组成，管与管之间保留均匀间隙，在保证支撑截面抗弯模量的同时大幅降低整体自重，桌面采用带围边的矩形透明台面，边缘做圆滑收边处理，围边结构可防止放置的杯具、小件物品滑落，台面下方与Z型支撑的顶端承载段刚性连接，载荷可直接沿斜向管架传递至底部接地条，受力路径短且无多余转接构件。

　　从使用场景来看，该款桌体适配休闲会客区、沙发旁、办公休息区以及商业门店的等候区域，单侧支撑的布局优势在于使用者就坐时腿部不会被多根桌腿干涉，靠近桌体的一侧无任何竖向支撑构件，多人围坐时也可灵活调整座椅位置，不需要对准桌腿之间的空隙。接地的平行管条整体形成长条状支撑 footprint，接触地面的范围沿Z型支撑的延伸方向铺开，相比细支脚具备更好的抗侧翻能力，即使桌面边缘放置偏重物件，整体重心仍落在接地支撑的覆盖区间内。

　　建模过程中需重点管控几处装配边界：首先是并列圆管的相对间距，所有管材保持等距排布，斜段与底段、顶段的弯折过渡位置需做圆滑相切处理，避免弯管处出现应力集中；台面的外轮廓尺寸需与支撑顶端的承载范围匹配，台面悬伸量不宜过大，保证偏载工况下的稳定性；底部接地管条的底面需保证共面，装配后可平稳贴合地面，无需额外调节脚即可消除晃动。管架整体可采用弯管一体成型后焊接打磨的工艺实现，外露焊缝做抛光处理，金属表面可做镀铬或拉丝饰面，兼顾结构强度与视觉质感，透明台面可选钢化玻璃或亚克力材质，嵌入金属围边后完成固定，整体结构简洁，零件数量少，既适合小批量定制加工，也可为同类创意休闲家具的结构设计提供参考。
