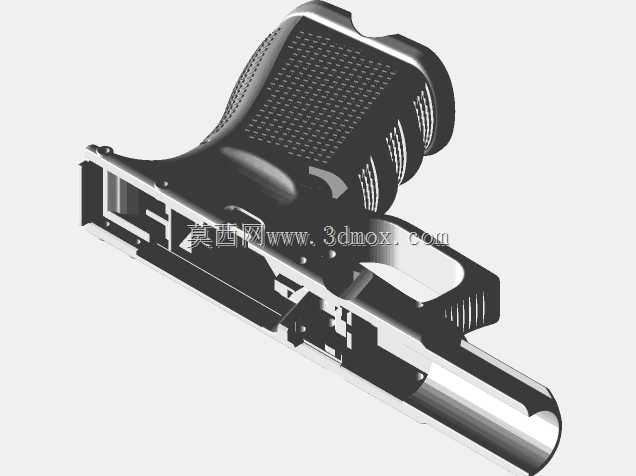

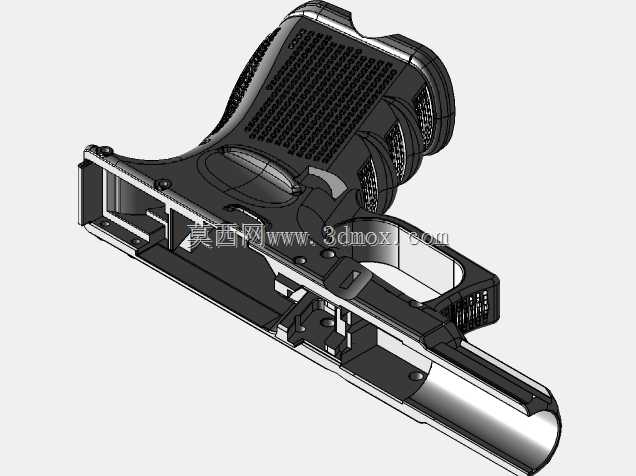

格洛克G19Gen4手枪握把框架结构

　　该框架为紧凑型半自动手枪的核心承载基体，整合握把握持区、扳机护圈、套筒导轨安装位与弹匣容纳腔，是整枪装配的基准构件，需在连续射击的往复冲击载荷下维持各配合部件的位置精度，同时兼顾握持人机功效与轻量化需求。

　　框架前端的套筒配合导轨采用双侧对称凸棱结构，与套筒内侧滑槽形成滑动副，导轨的平行度公差直接决定套筒往复运动的顺畅度，若导轨出现偏斜，会导致套筒卡滞、击发机构对位偏差，建模时需严格控制导轨间距、导向面平面度与前后段同轴度，预留套筒往复运动的合理间隙，既避免旷量晃动，又防止高温膨胀后出现运动干涉。扳机护圈与握把主体采用一体化成型结构，护圈轮廓做圆弧过渡，避免棱角在快速据枪时磕碰射手手指，护圈内部空间预留扳机组件、扳机连杆的运动行程，边界尺寸需匹配不同指位的操作空间，冬季佩戴战术手套操作时也不会出现扳机触碰护圈内壁的问题。

　　握把区域表面设计有密集的网格状防滑纹理，纹理深度、排布密度经过人机工程验证，在手心出汗、持握力度变化的场景下，仍能提供足够的摩擦阻力，防止据枪时枪械出现滑移。握把角度按照自然指向性设计，射手手臂自然伸直时枪口可快速对准目标，降低持续据枪的肌肉疲劳度。握把内部为中空弹匣井，井壁导向段做扩口倒角，引导弹匣快速插入定位，弹匣锁定槽的位置尺寸与弹匣卡扣精准配合，保证弹匣安装后到位牢固、拆卸顺畅。

　　框架尾部设计有握把片安装卡槽与背带环连接位，可适配不同尺寸的可更换握把片，满足不同手型射手的握持需求；框架下部的分解销孔、组件固定孔位置按照整枪装配基准排布，所有孔位同轴度、孔间距公差严格匹配击发机组件、空仓挂机杆的安装要求，装配后各运动构件无干涉卡滞。建模过程中对所有薄壁区域做壁厚校核，在保证结构抗冲击强度的前提下去除非承载区域多余材料，控制整体重量，同时对应力集中的拐角、销孔周边做圆角强化处理，避免反复承受射击冲击力后出现裂纹失效，整体结构完全适配实枪的装配逻辑与实战使用场景。
