无动力运动相机三轴机械增稳云台结构

　　这套结构面向高动态跟拍场景开发，核心解决赛车、越野摩托、山地自行车、遥控直升机以及户外极限运动中，拍摄画面随载体剧烈颠簸、高频抖动出现拖影模糊的痛点，整套装置不依赖电控伺服、不需要外接供电，纯靠机械物理结构实现增稳，适配各类小型运动相机的搭载需求。

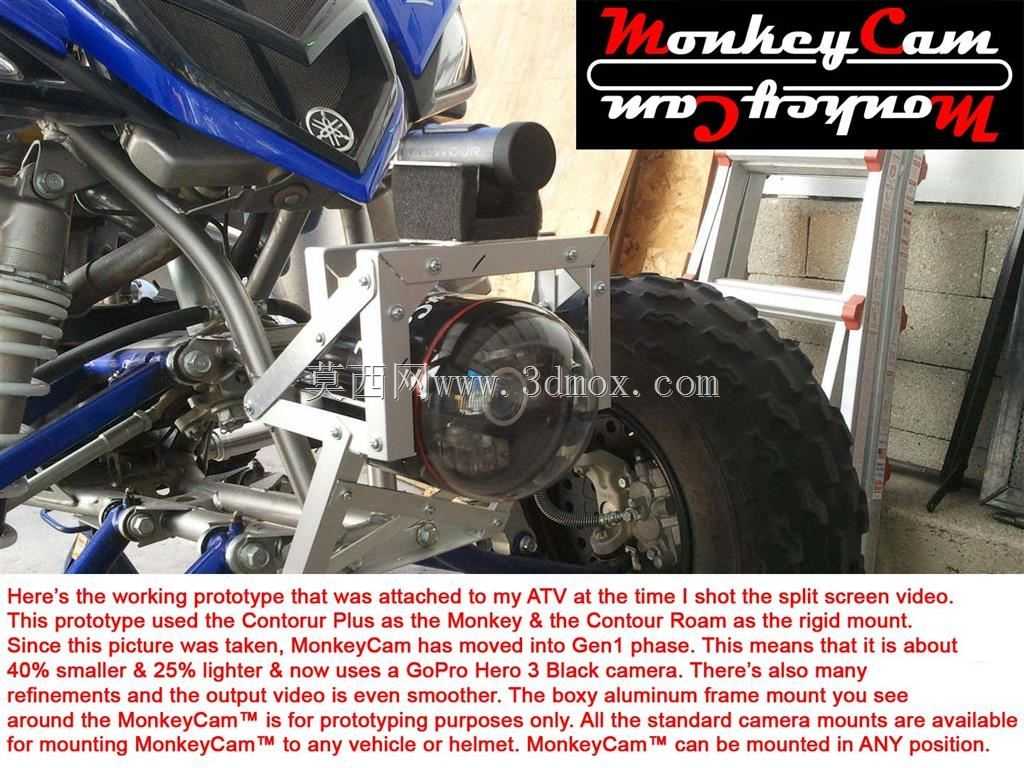

　　从实际落地场景来看，它可以直接挂载在头盔侧方、越野赛车车身防滚架、摩托把立、山地车车架、航模机身等位置，哪怕载体在非铺装路面持续颠簸、过弯产生大角度侧向加速度、腾空落地受到冲击，内置的阻尼结构都能抵消XYZ三个旋转轴向上的角加速度输入，让相机镜头始终保持预设拍摄朝向，不会随载体一同剧烈晃动。和常规电子增稳、电控云台相比，它没有复杂的电路、伺服电机与传动齿轮，不需要提前校准轴系，也不存在高过载下电控响应滞后、伺服扭矩不足跟不住冲击的问题，在尘土大、温差大、振动强的野外赛事环境里，不需要额外维护，也不用频繁更换电池，可靠性远高于电控方案。

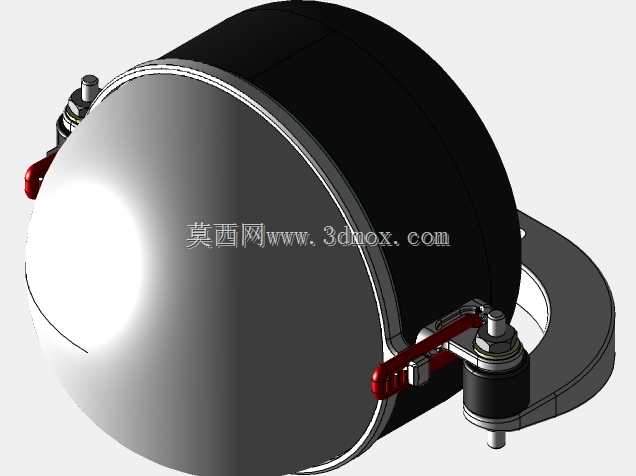

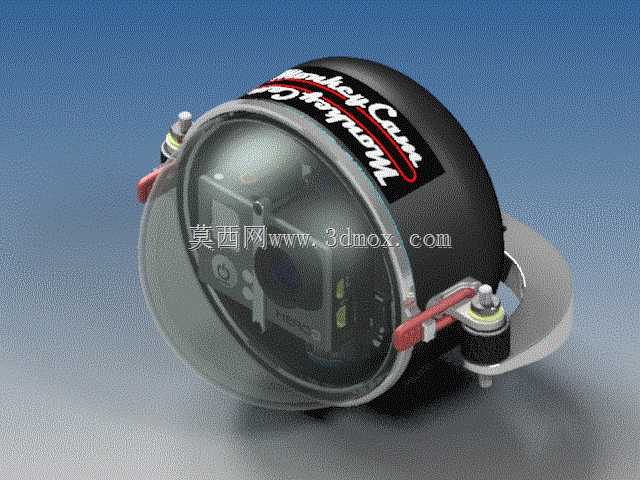

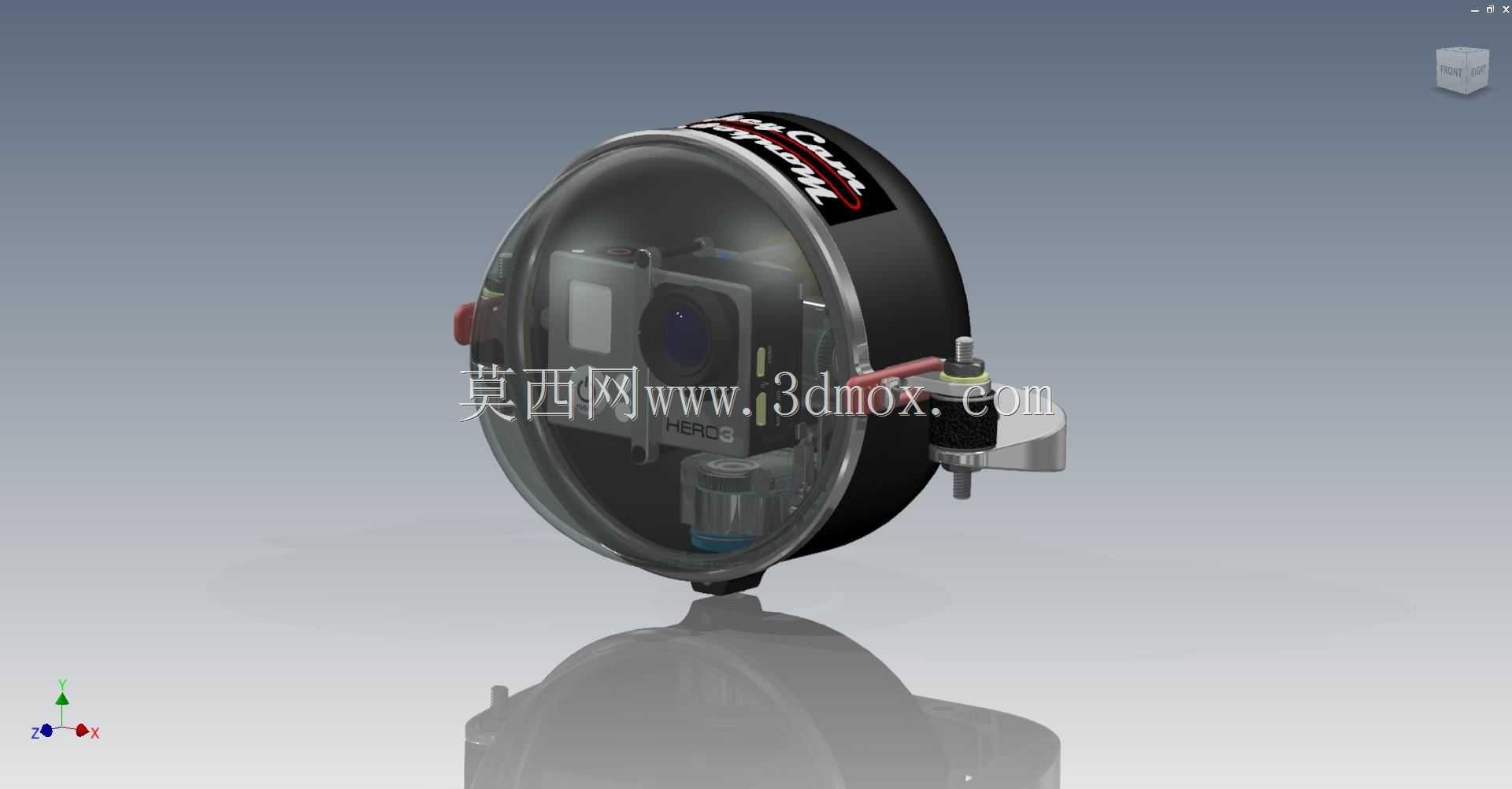

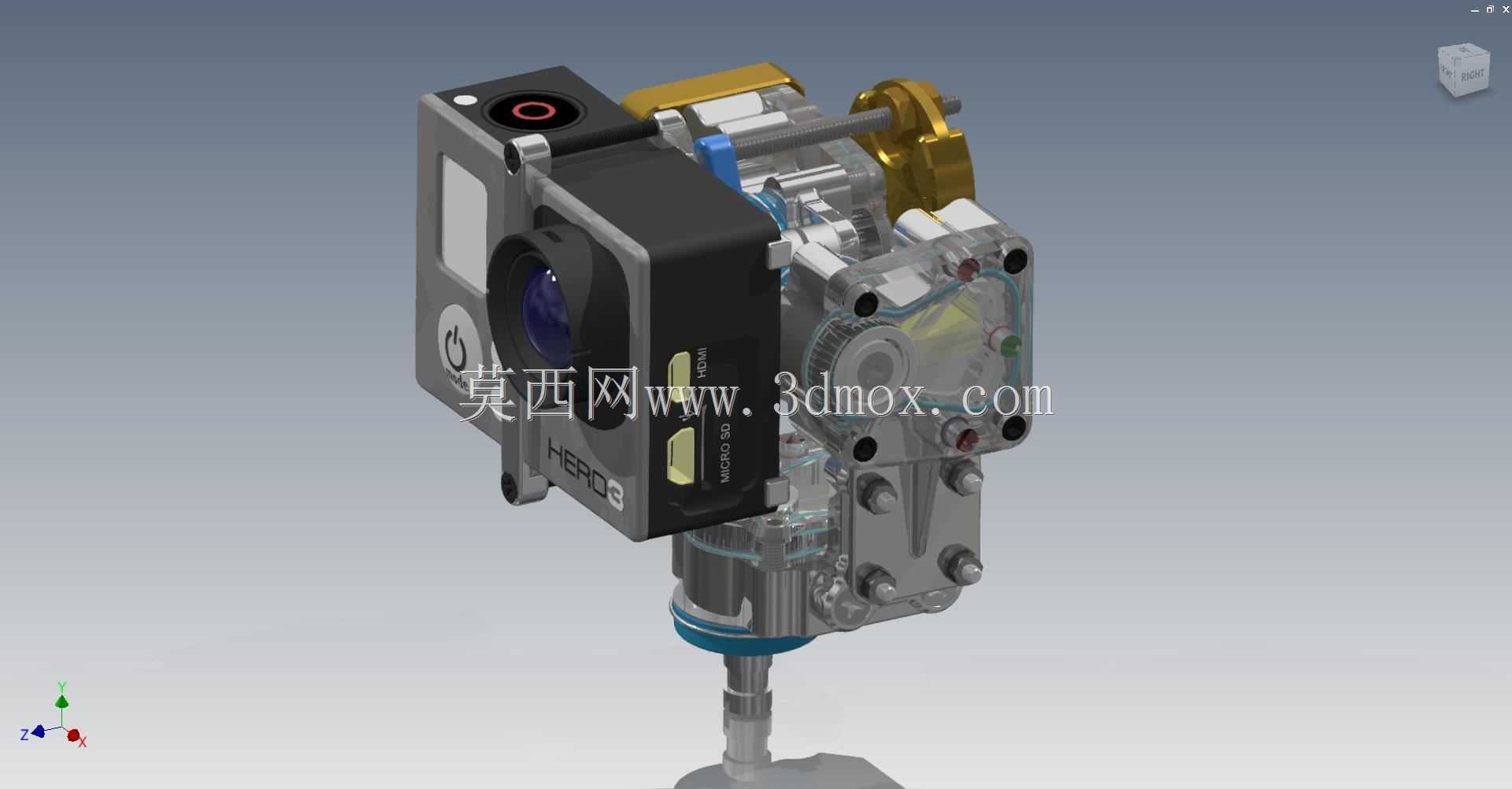

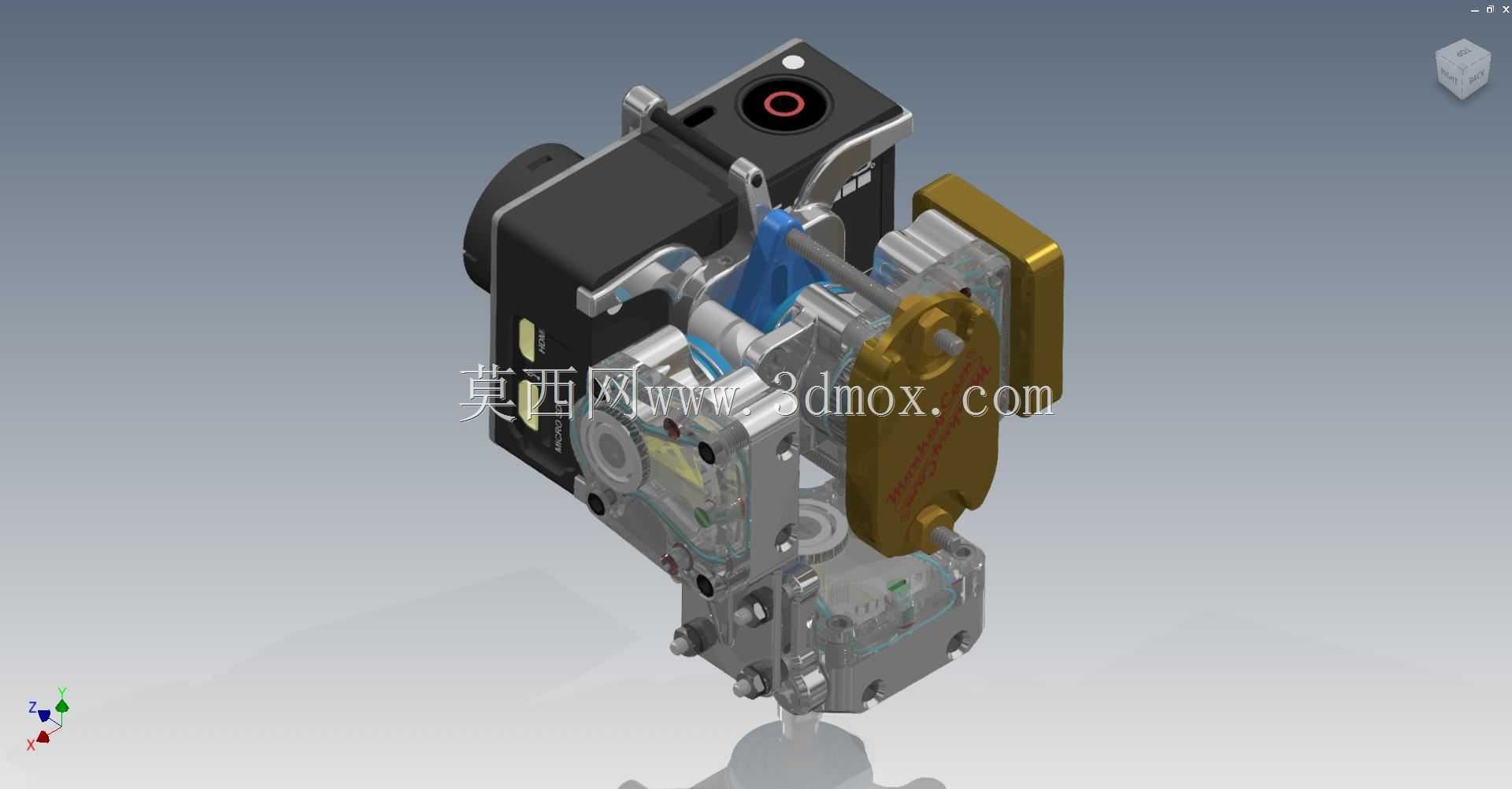

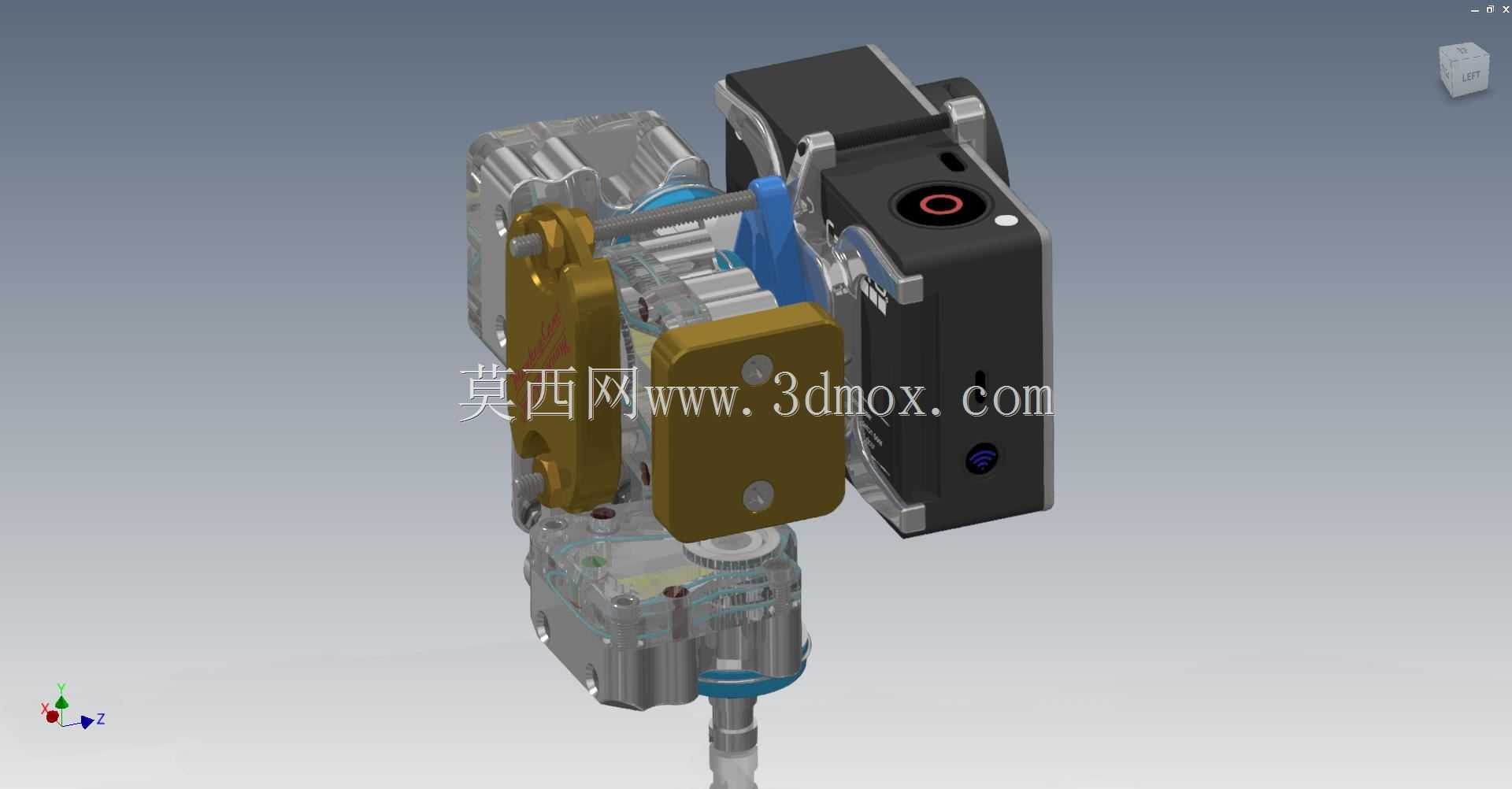

　　设计思路上完全围绕质心配重来搭建：三个旋转轴的交汇点严格和相机加外壳的整体质心重合，当外部载体产生倾斜、冲击时，整套相机挂载组件会绕枢轴自然转动，靠自身重力始终保持水平朝向，轴系处搭配的阻尼构件会过滤掉高频细碎振动，同时避免组件出现无规则来回摆动。外壳采用全包覆的圆形密封舱设计，透明半球镜头罩留出完整无遮挡的拍摄视场角，舱体侧面预留了绑带与快装支架的安装位，周边的锁紧旋钮可以快速调整相机初始拍摄角度，也能在不需要全向增稳的时候直接锁死轴系，切换为固定拍摄模式。

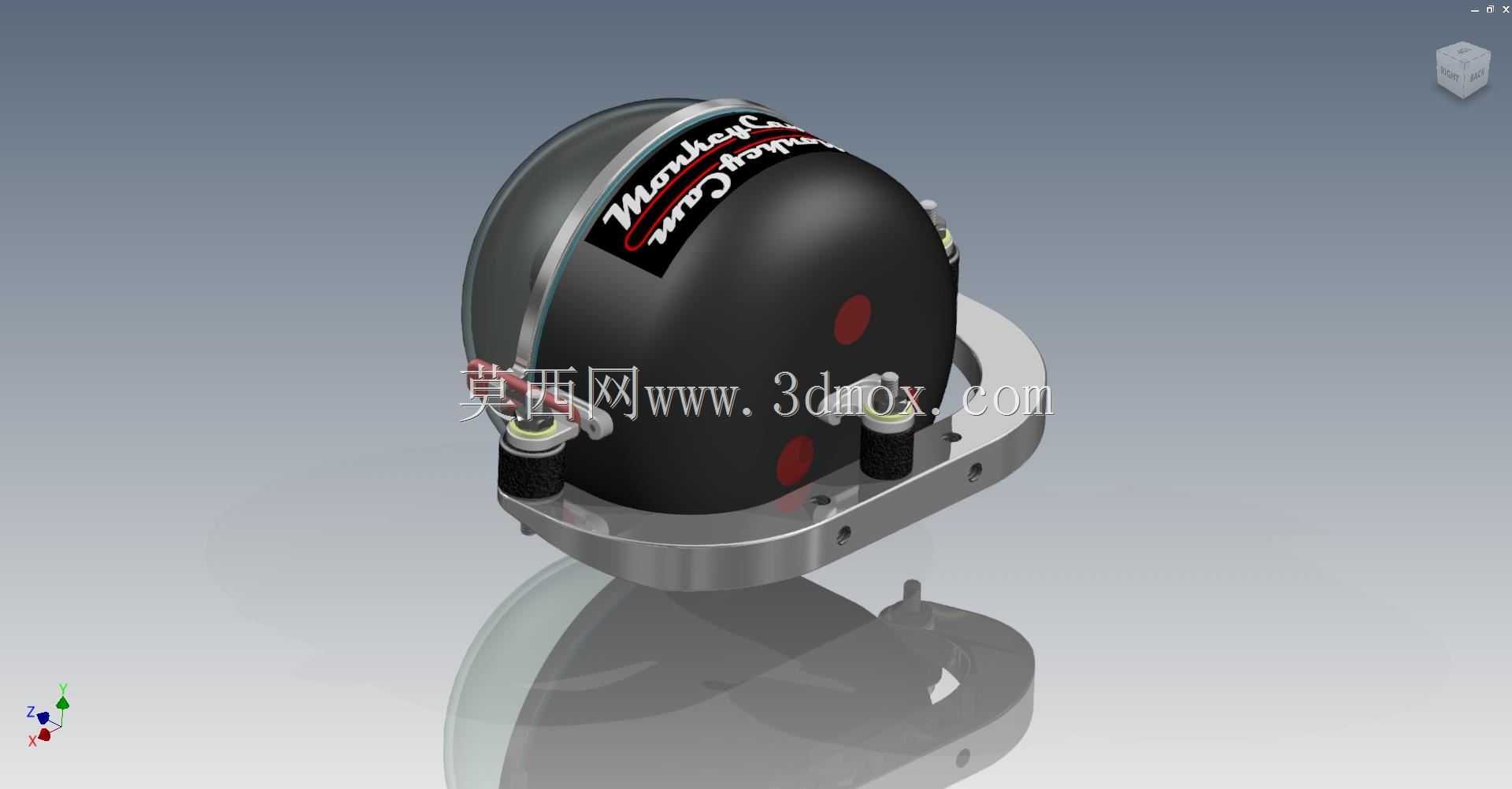

　　安装边界方面，整套装置的外轮廓为紧凑圆柱形态，外径适配主流运动相机的加装尺寸，底部安装孔位兼容常规运动相机的标准快装接口，挂载后整体重量集中在枢轴中心，不会给载体带来额外的偏载力矩，哪怕在高速越野、竞速飞行的强风阻环境下，也不会因为风阻拉扯导致增稳轴出现偏移。舱体的密封结构可以阻挡越野场景下的泥水、扬尘侵入内部转轴，长期在恶劣工况下使用也不会出现轴系卡滞，结构上没有易损耗的电子元器件，整体耐用性完全满足极限赛事的高频使用需求。
