工业箱式皮带输送线结构设计

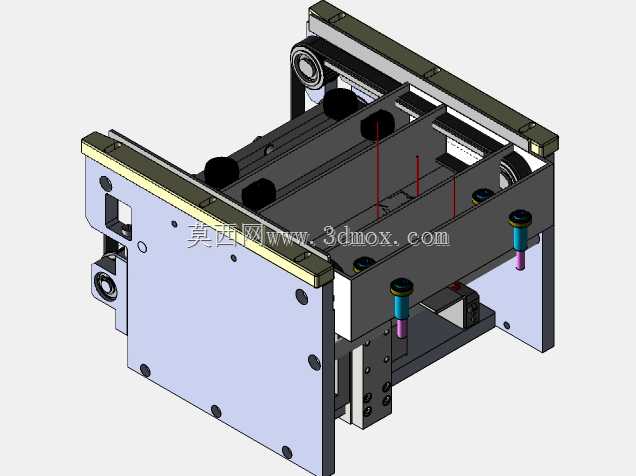

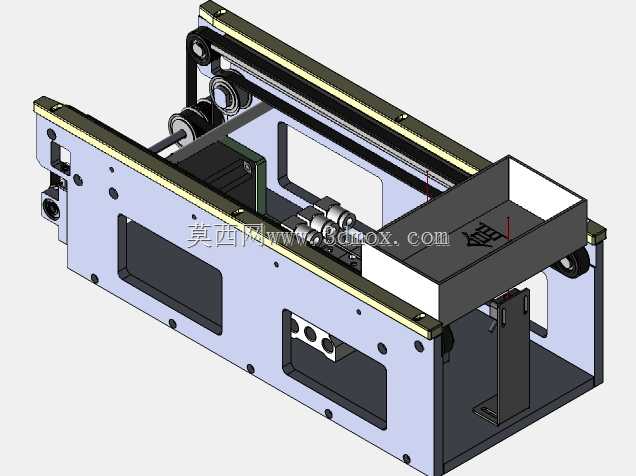

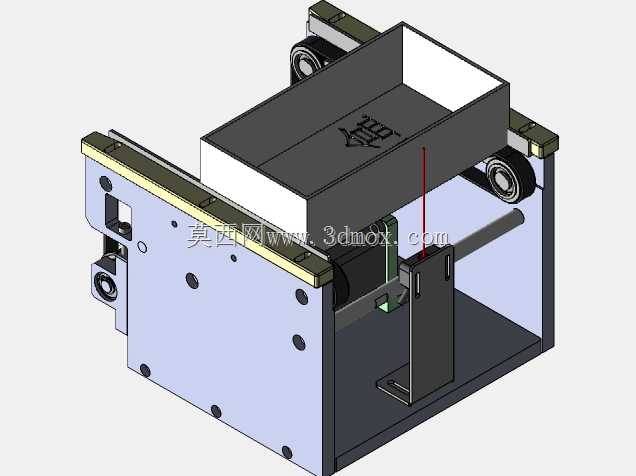

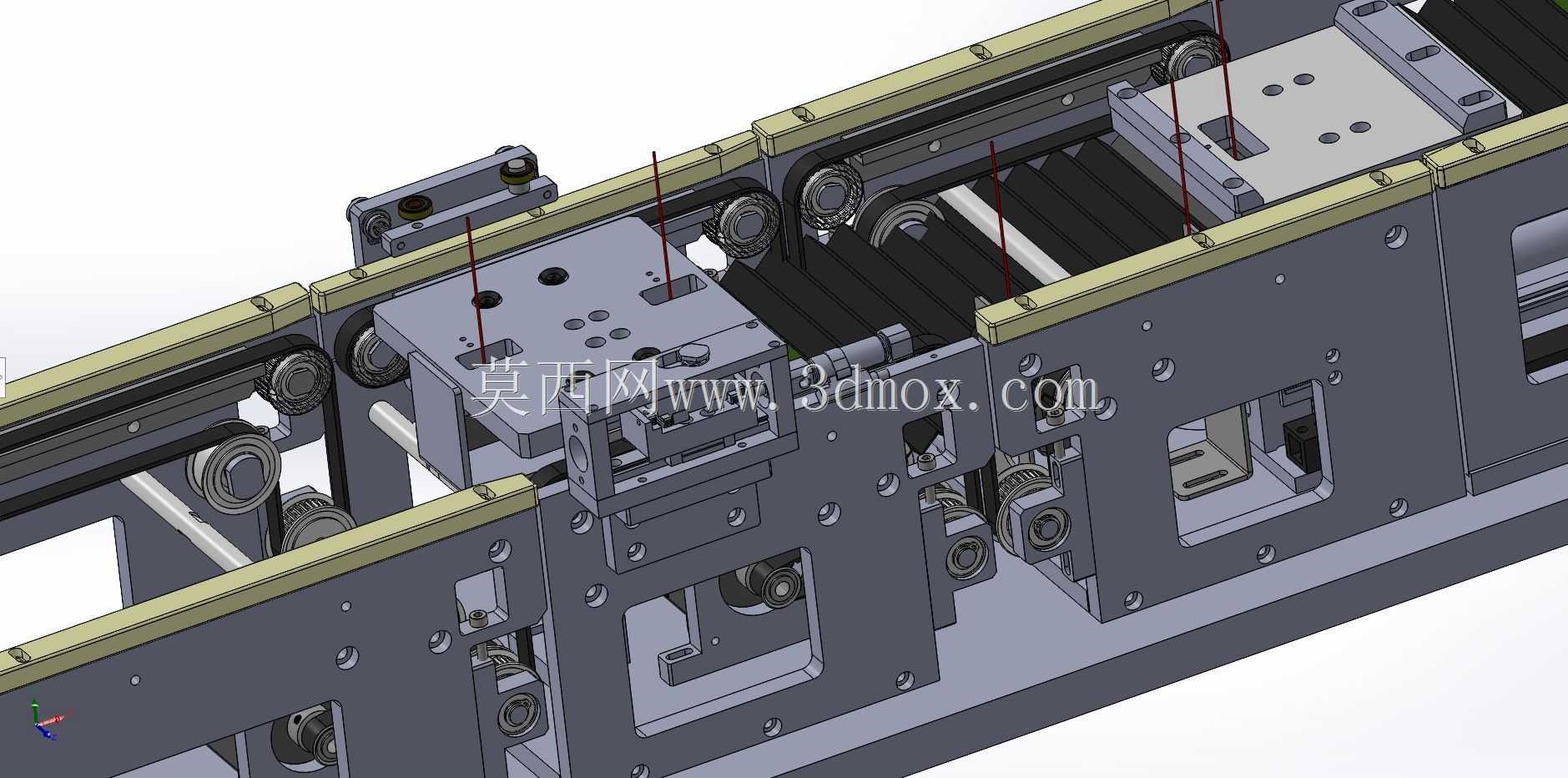

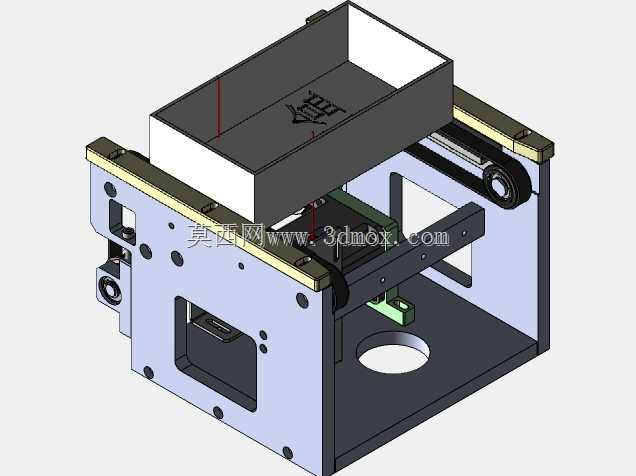

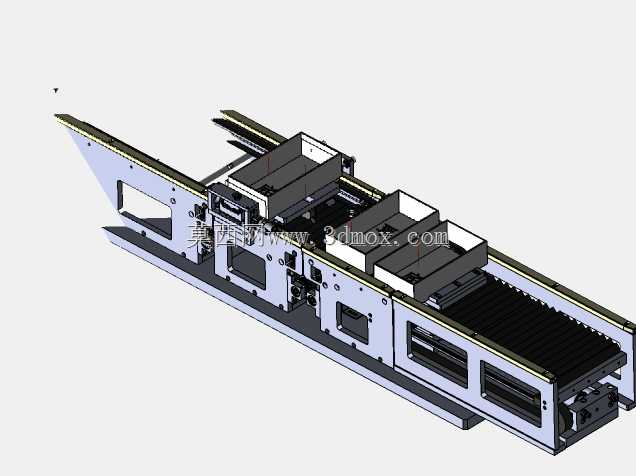

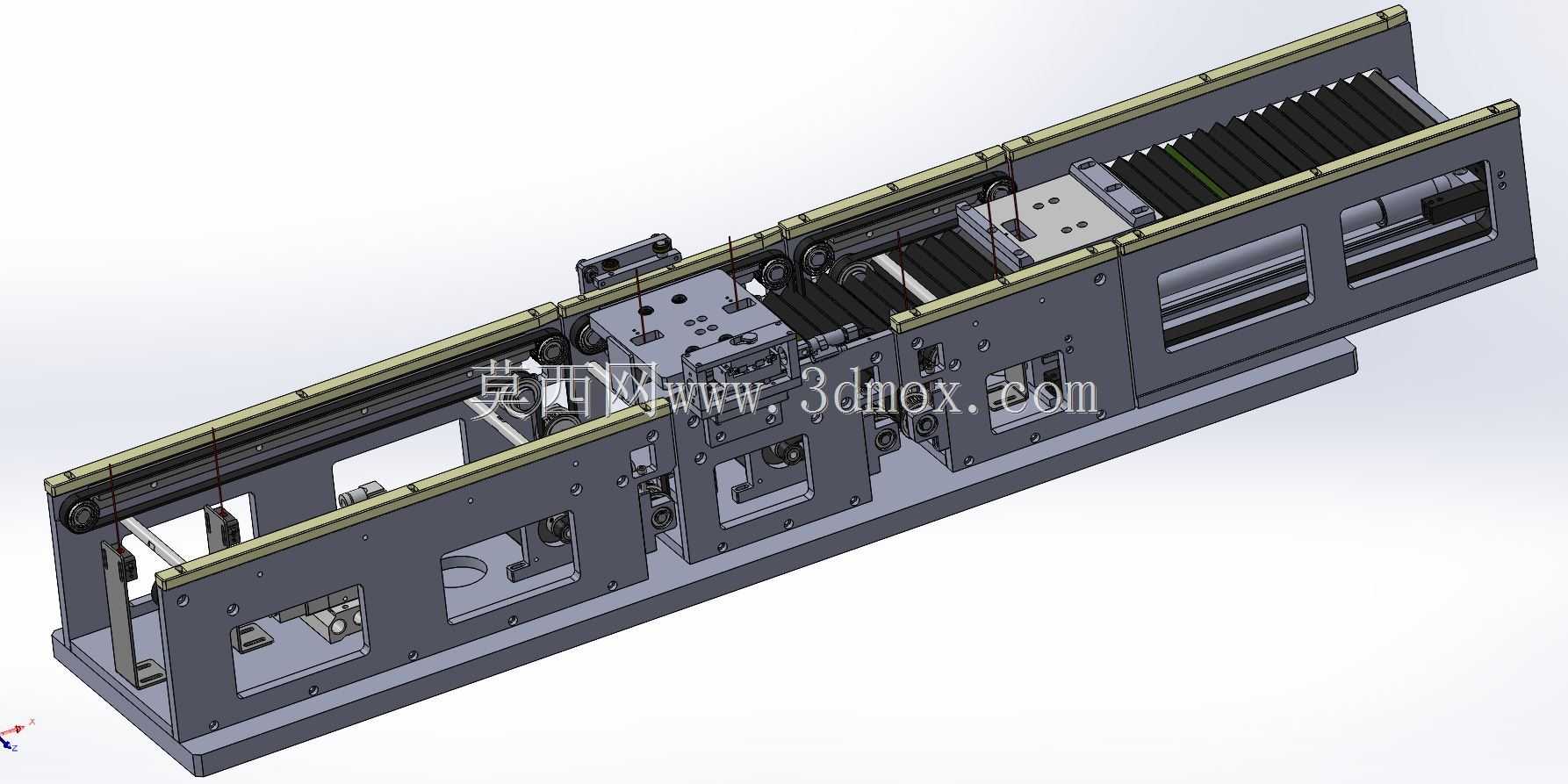

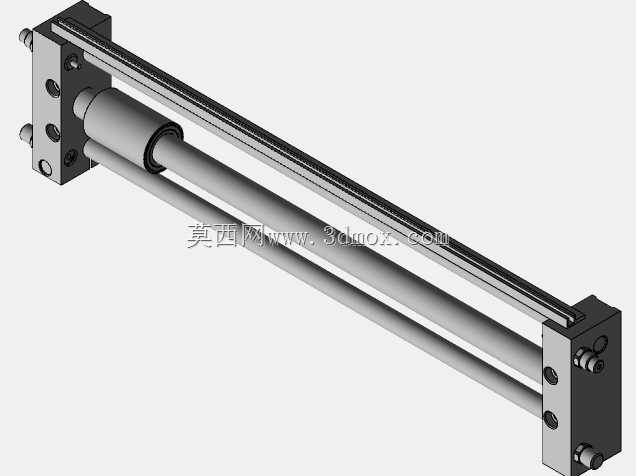

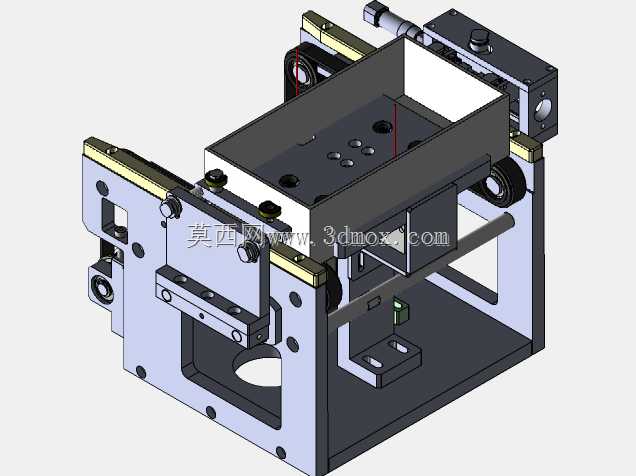

　　该箱式皮带输送结构主要面向车间内部连续转运场景，常见于装配工位之间的工件过渡、包装线末端成品输出、检测设备前后衔接以及轻型物料的水平输送。设备整体采用长条形箱式机架，上部为连续黑色皮带承载面，两侧及下部由封闭框架承托，能够在输送过程中保持皮带平直，减少薄型工件、箱件、塑料件在运行中的偏摆与卡滞。对于结构设计人员而言，这类模型的重点并不只是外观还原，而是把皮带支撑、张紧、驱动、防护和安装边界统一考虑，使输送段能够直接嵌入自动化产线布局。

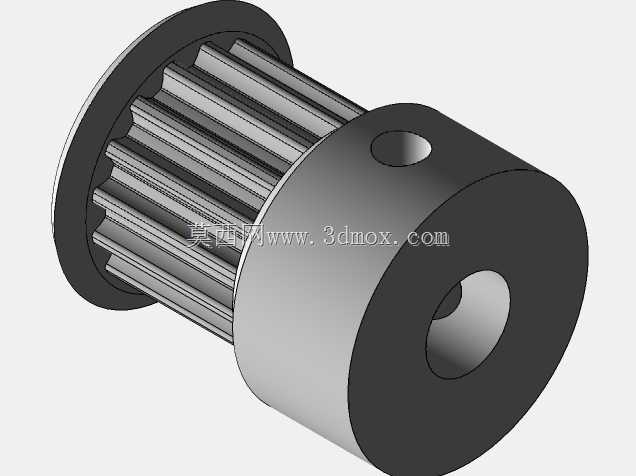

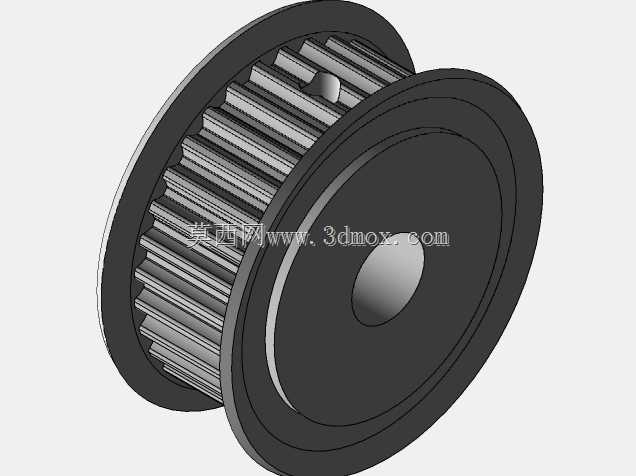

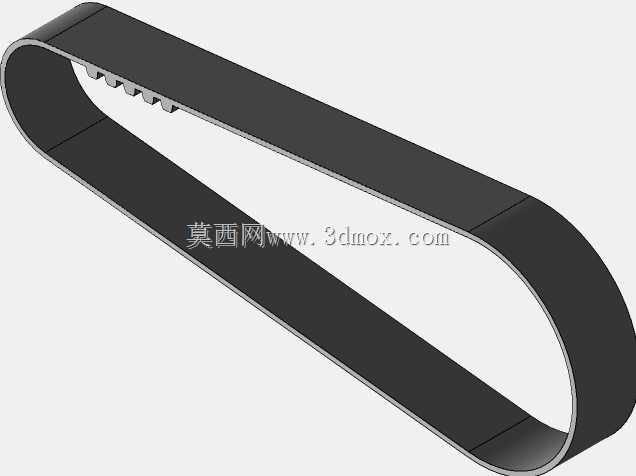

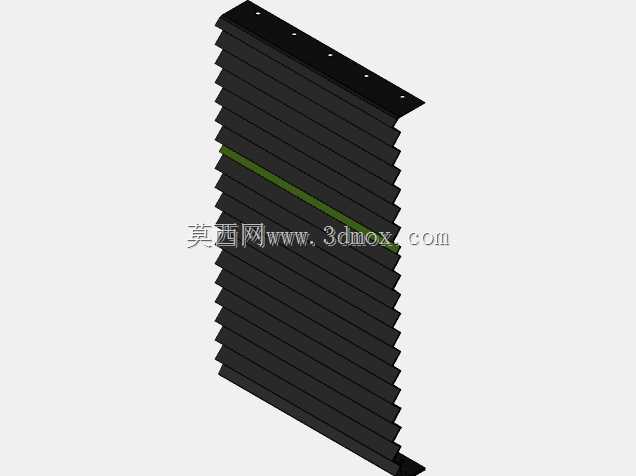

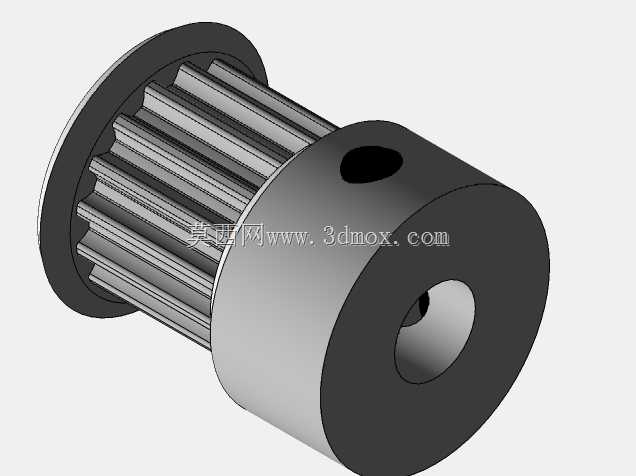

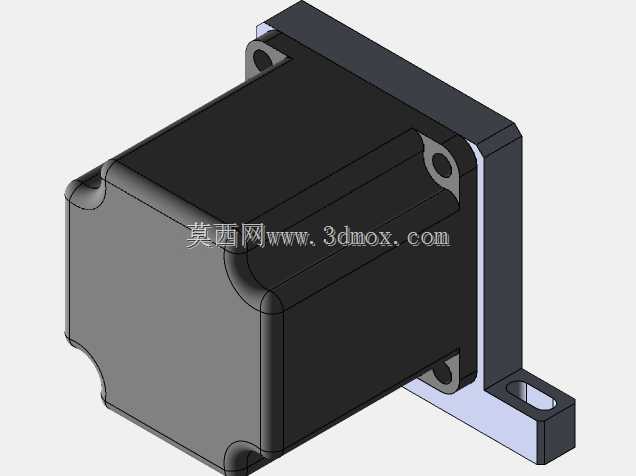

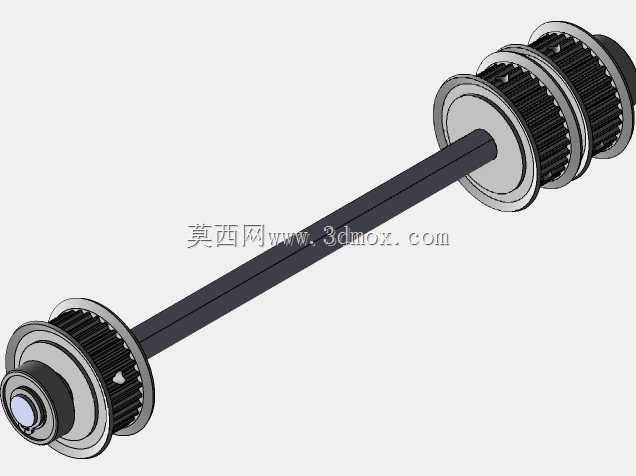

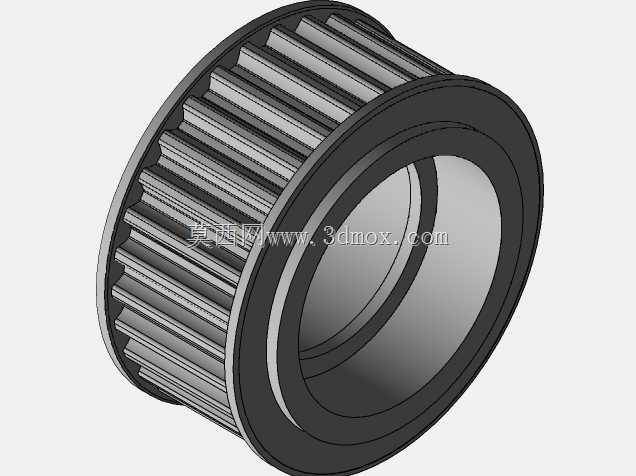

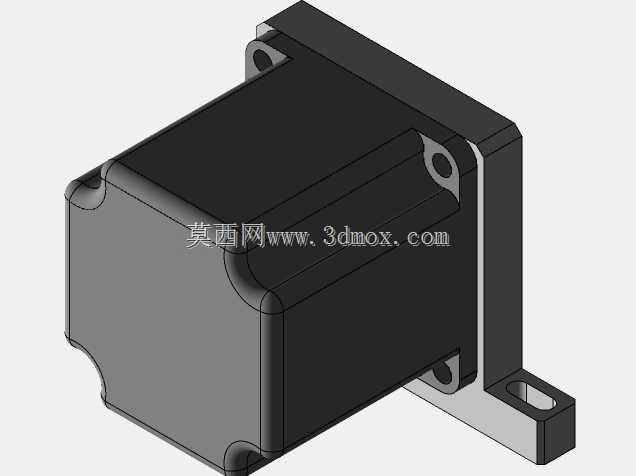

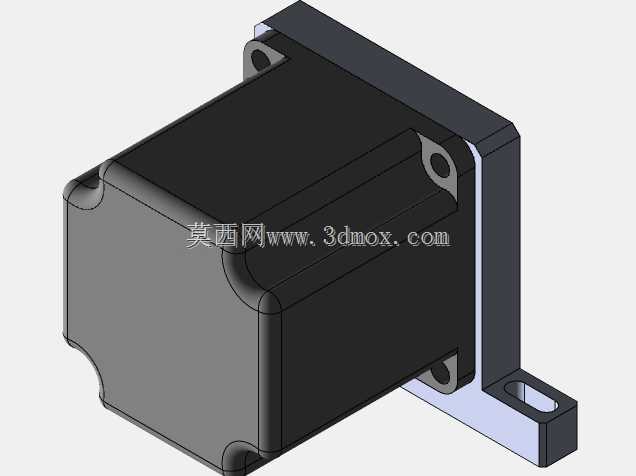

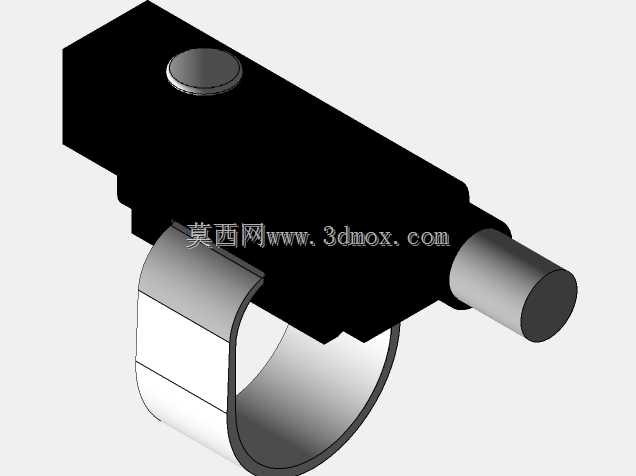

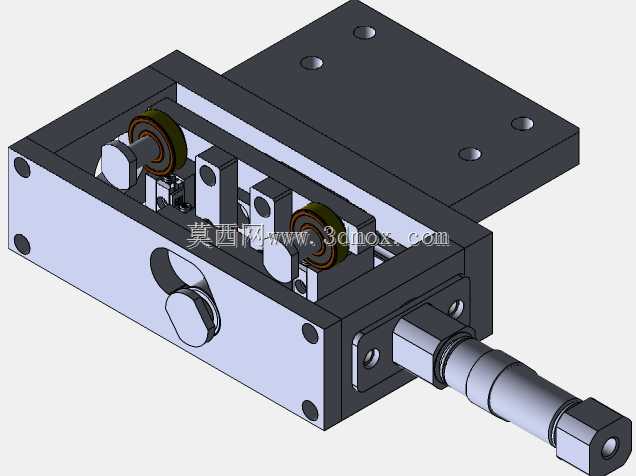

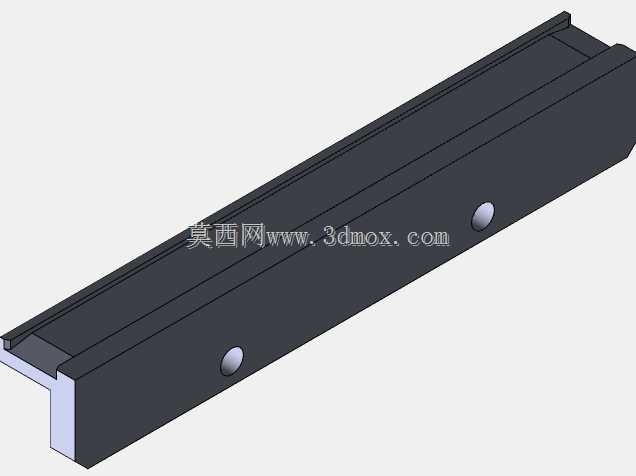

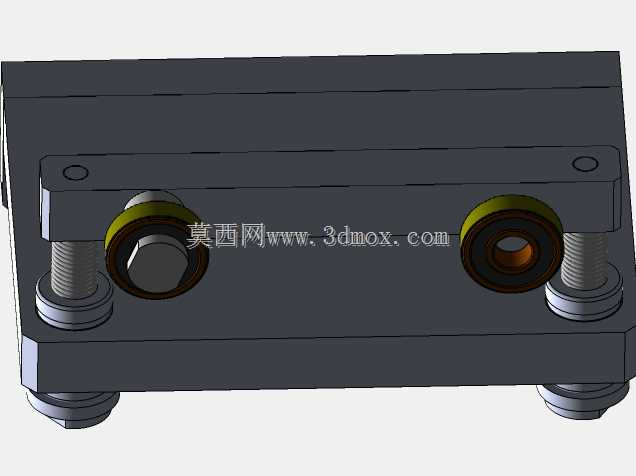

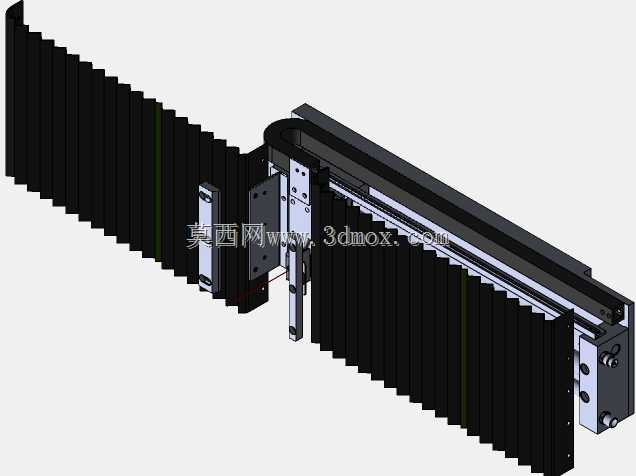

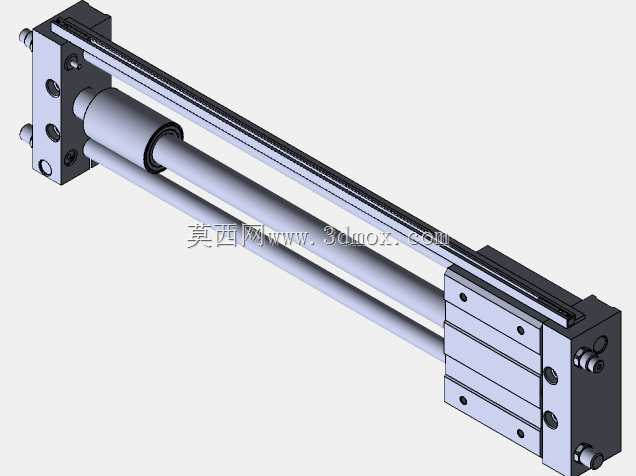

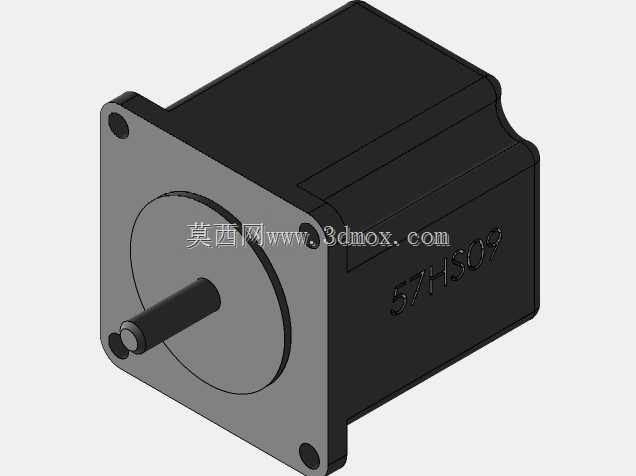

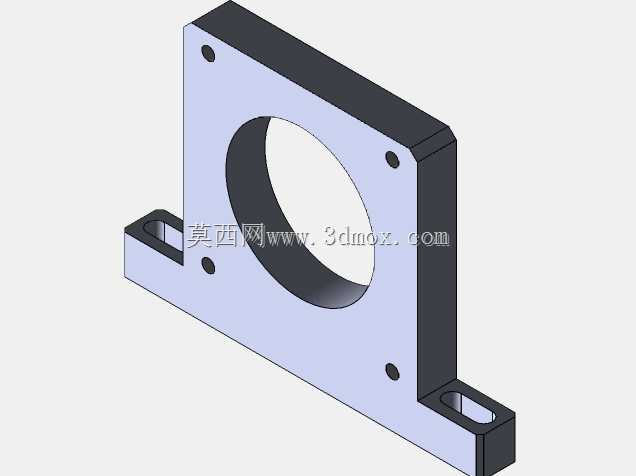

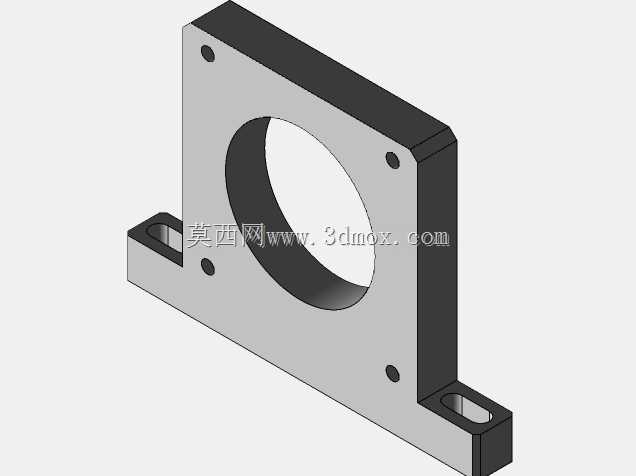

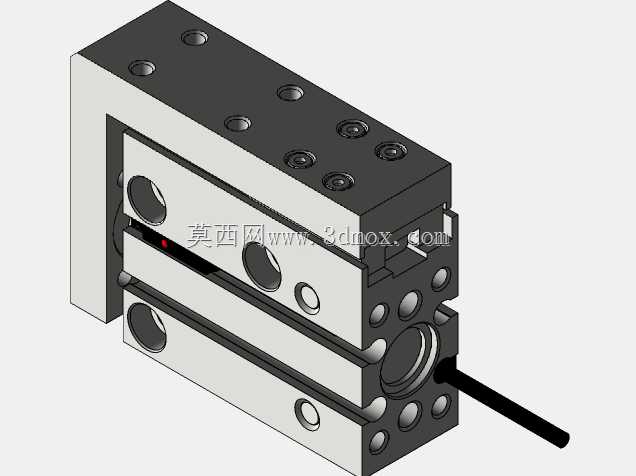

　　从功能特性看，皮带模块采用可快速更换和拆卸的设计思路，便于后期维护时更换磨损带面，也方便根据输送物料调整皮带宽度。机架内部预留驱动与传动布置空间，皮带运行依托车轮同步带式传动方案，可降低带面跑偏风险；同步传动在长期启停、频繁换向或轻载连续运行时，能够保持较稳定的线速度关系。输送面可定位在中间区域，配合侧面防护结构，对工件横向位移形成约束，尤其适合规则箱体、托盒、包装件以及小型零部件的稳定输送。

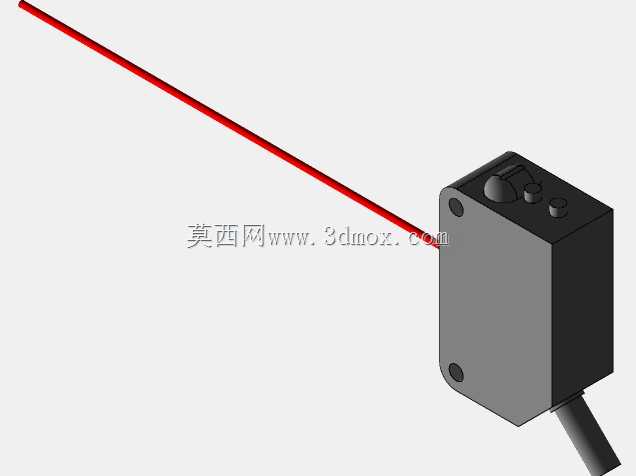

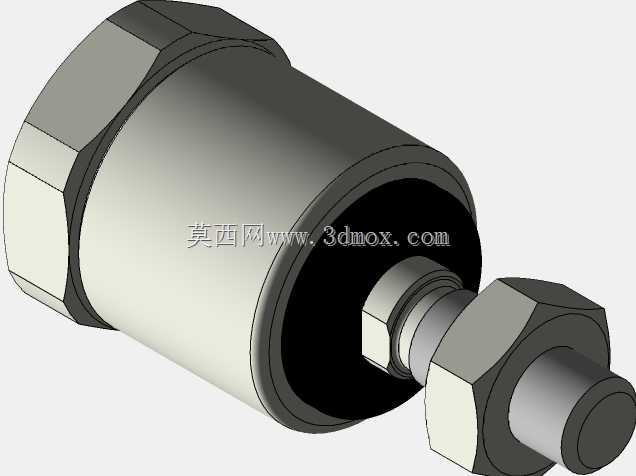

　　实际选型时，需要先明确输送物的底面尺寸、重量、摩擦特性和节拍要求。该结构的长条形布局适合沿生产线方向布置，进料端可与分拣、贴标、装箱或检测设备对接，出料端可衔接缓存台、包装工位或下一加工单元。安装边界方面，应重点校核设备总长、有效输送宽度、机架高度以及地脚支撑位置；在多段输送线拼接时，还需保证相邻设备的承载面高度一致，避免工件跨接时产生冲击。皮带宽度不宜盲目放大，过宽会增加张紧与驱动负载，过窄则会限制工件摆放稳定性，设计时应结合最大物料轮廓和侧向余量确定。

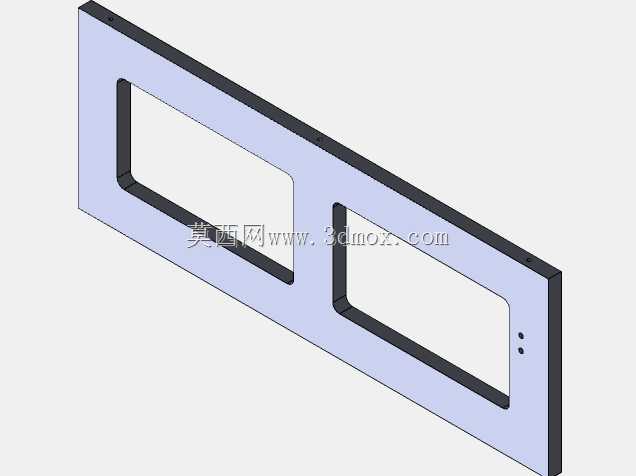

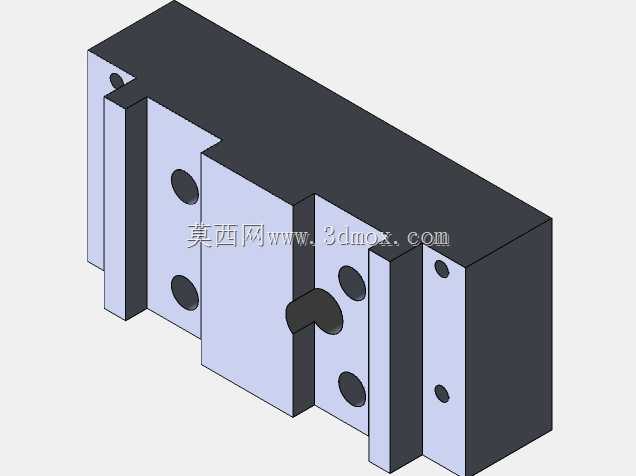

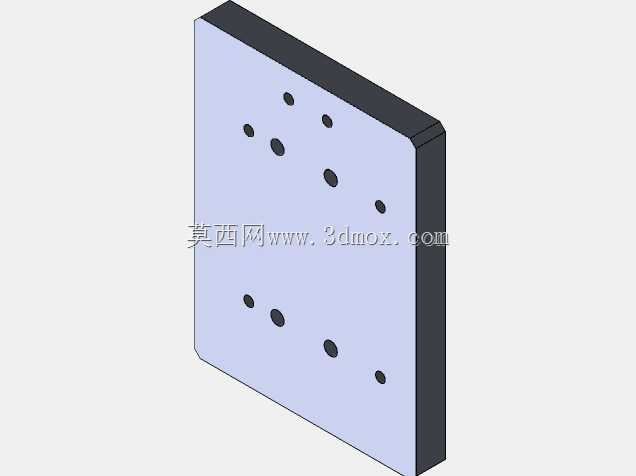

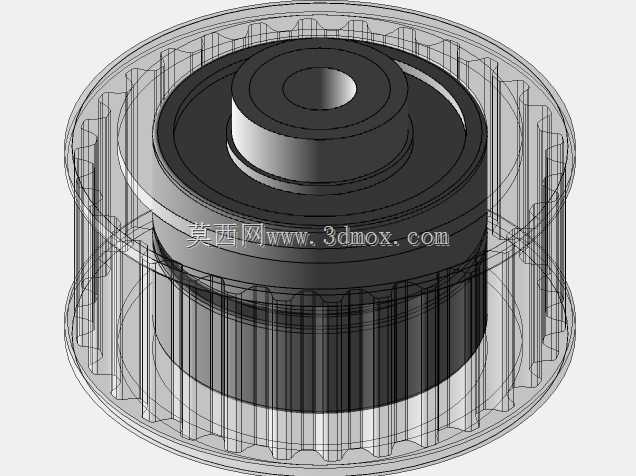

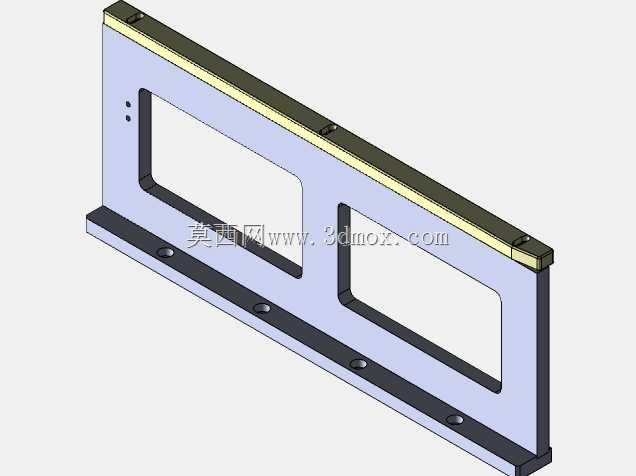

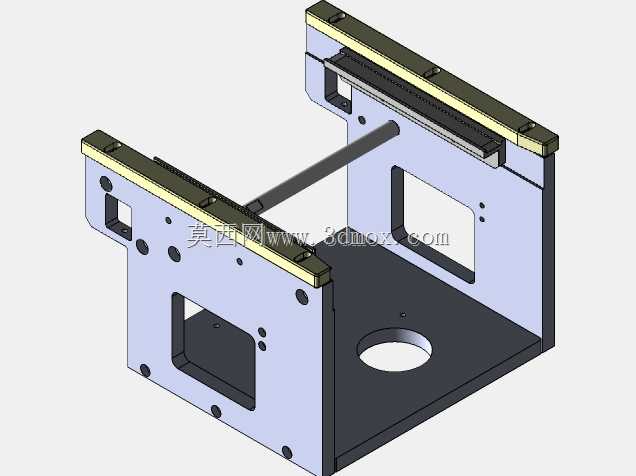

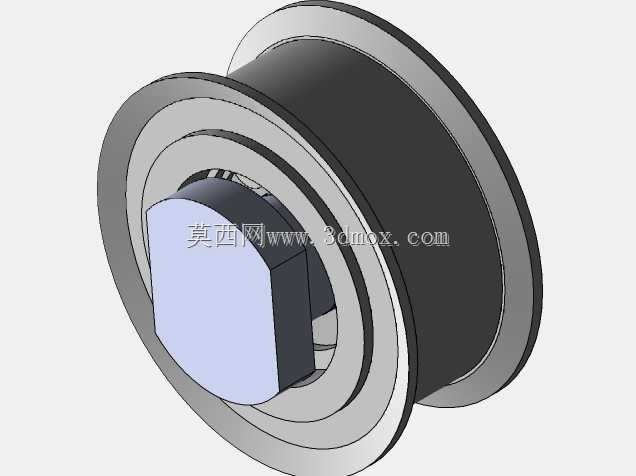

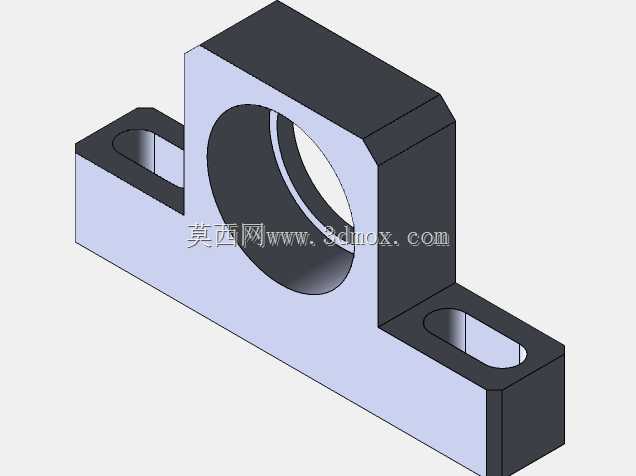

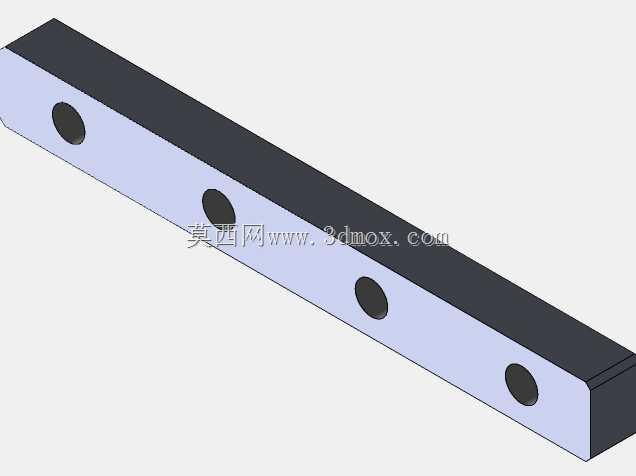

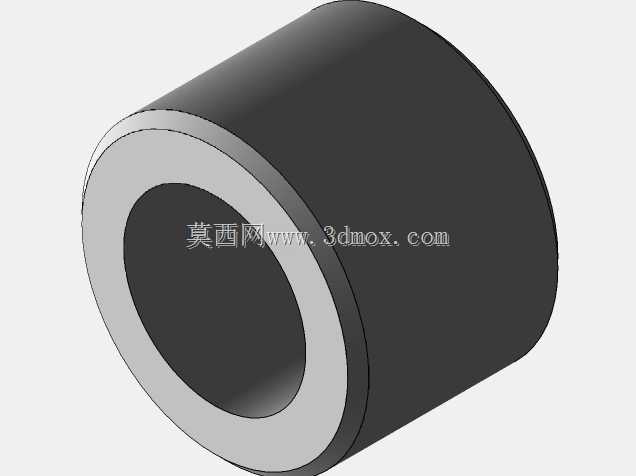

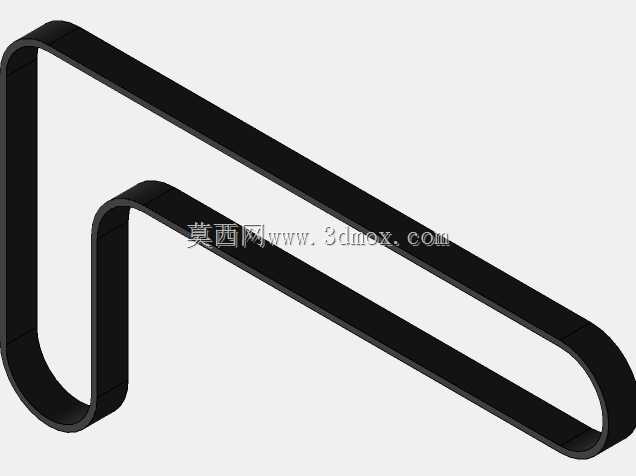

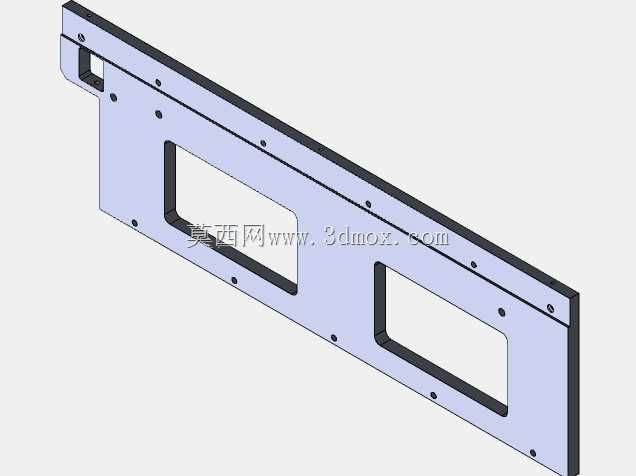

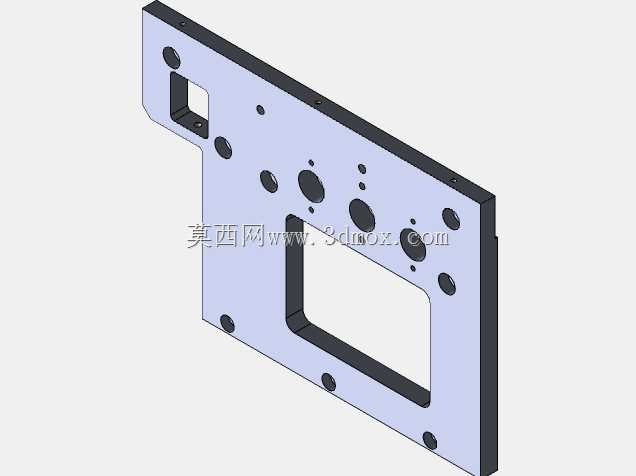

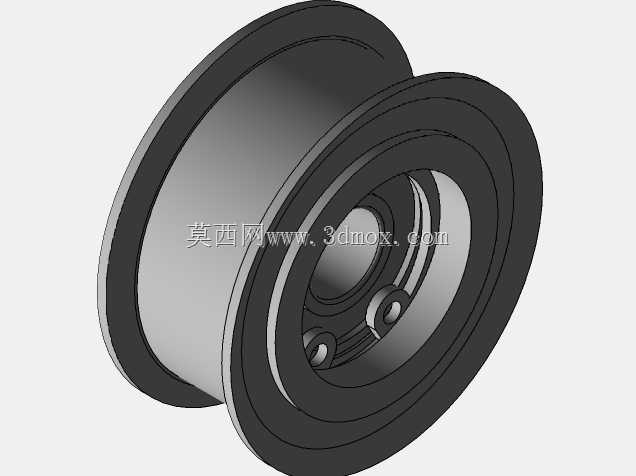

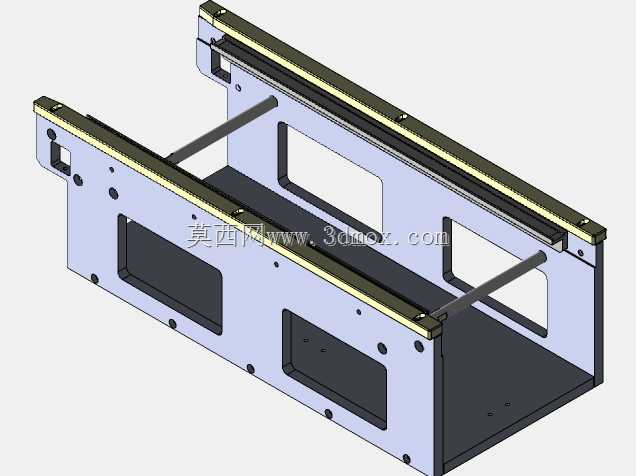

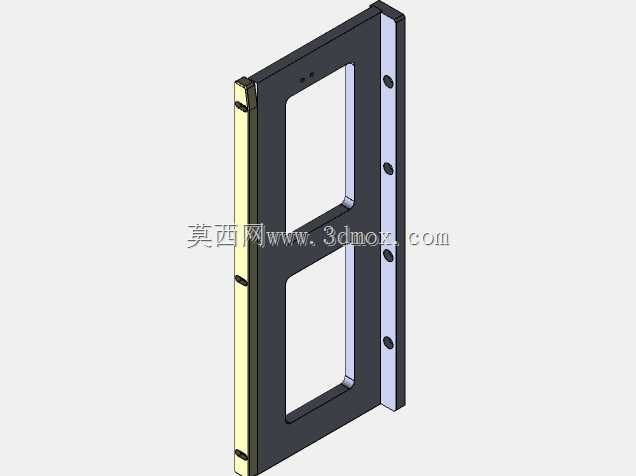

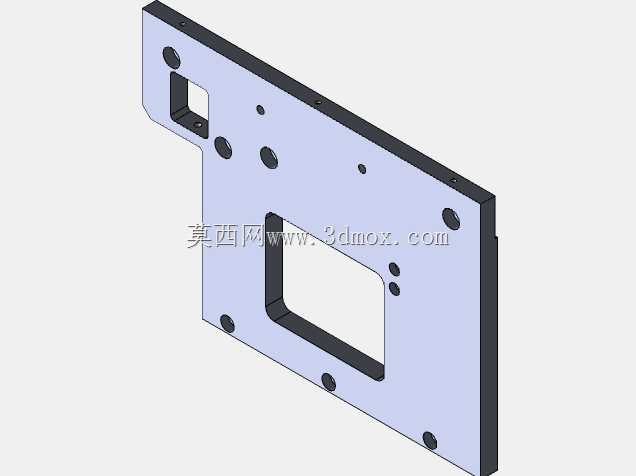

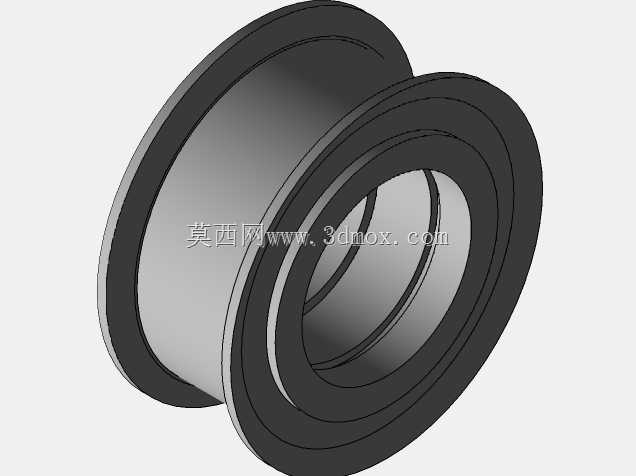

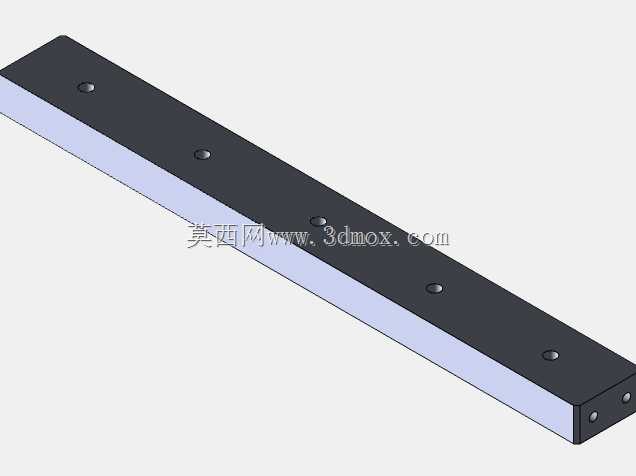

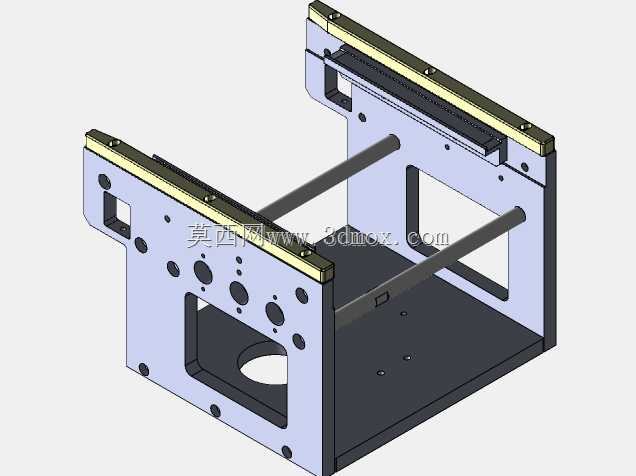

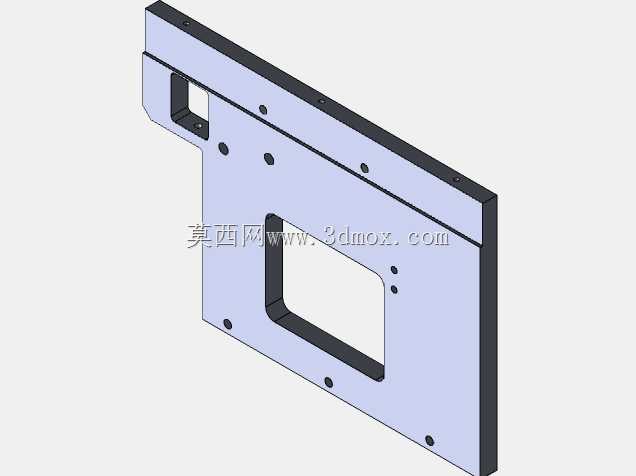

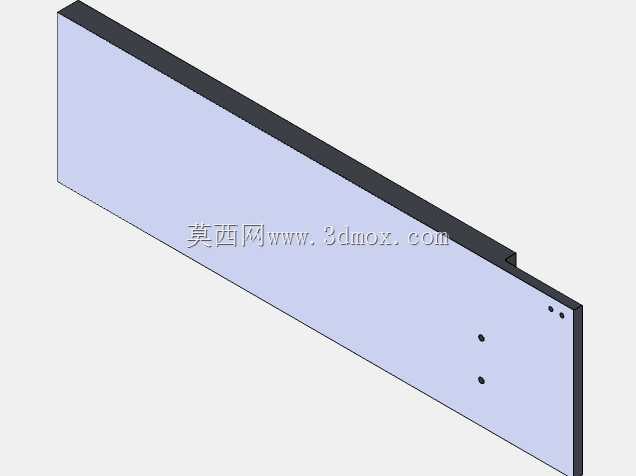

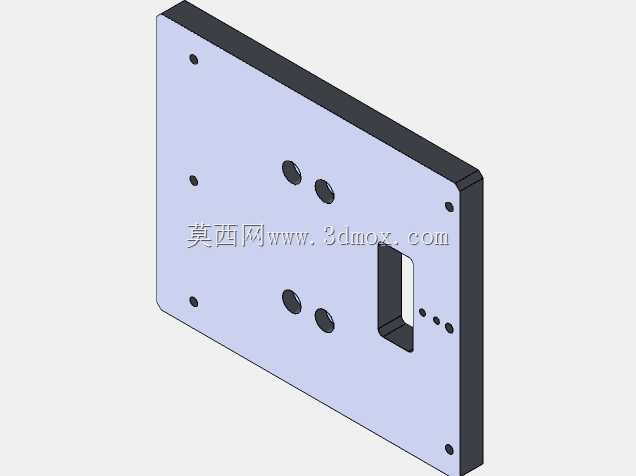

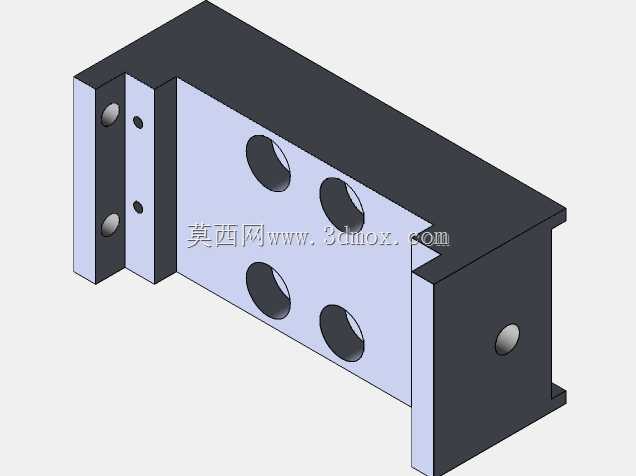

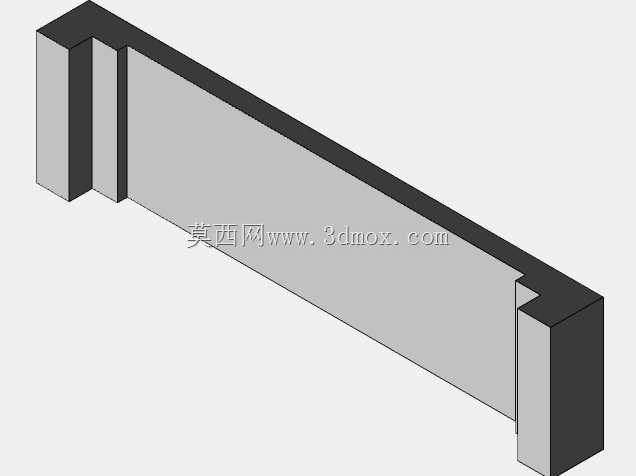

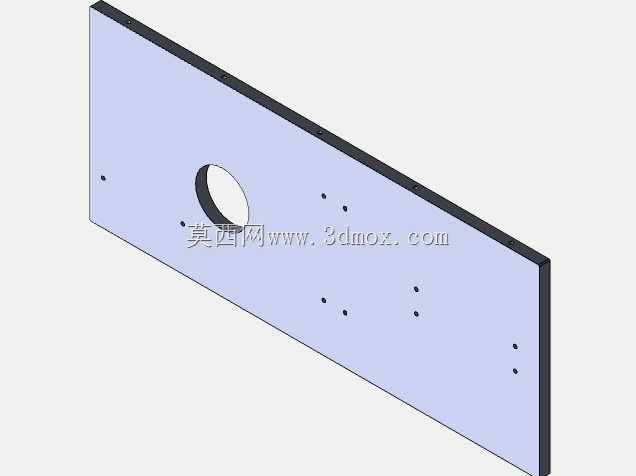

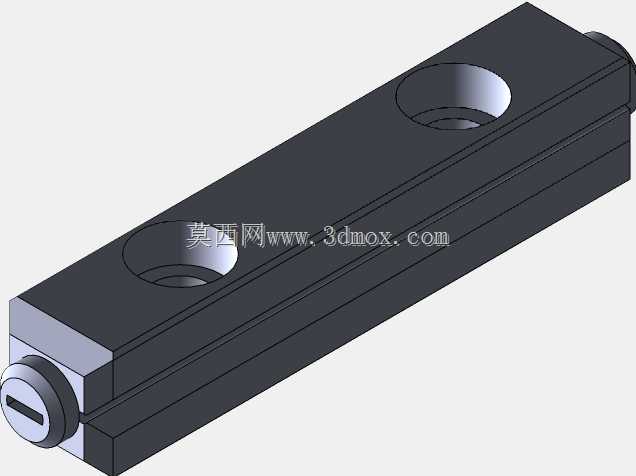

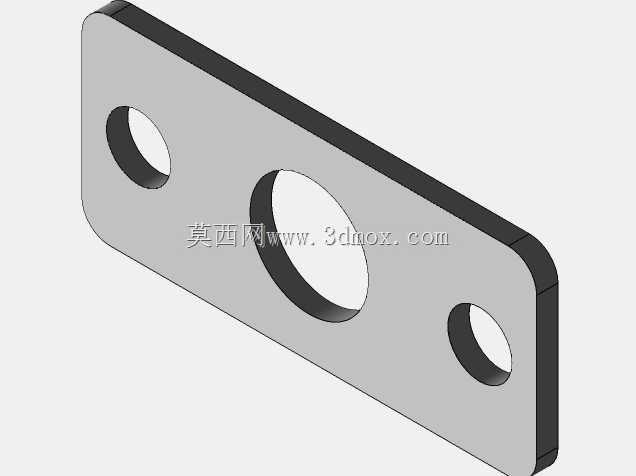

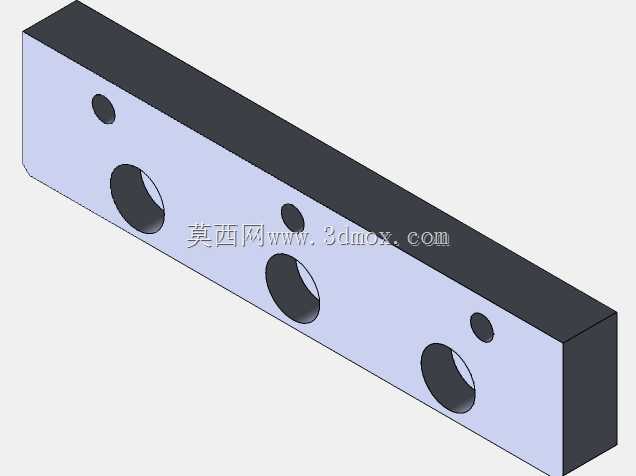

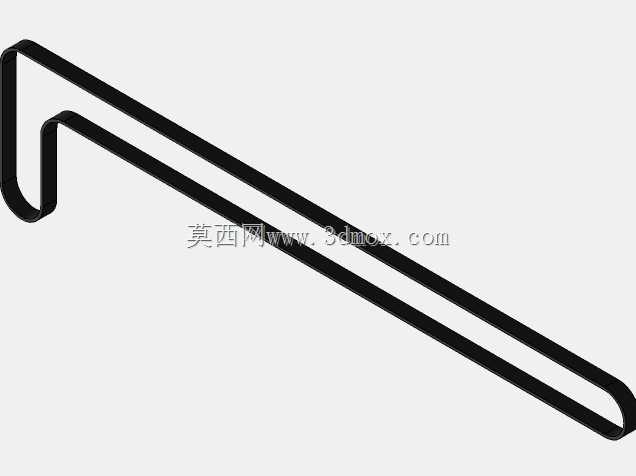

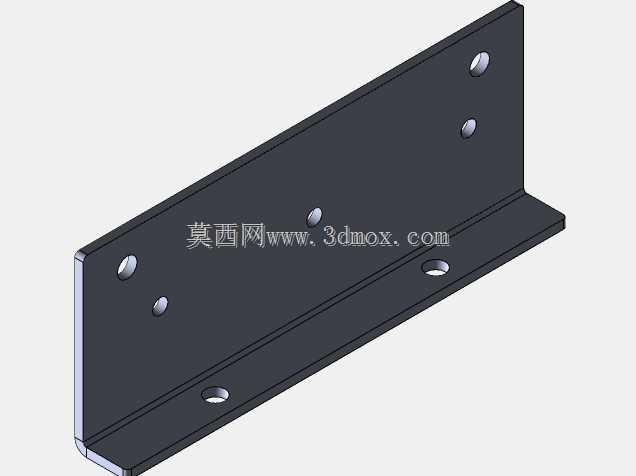

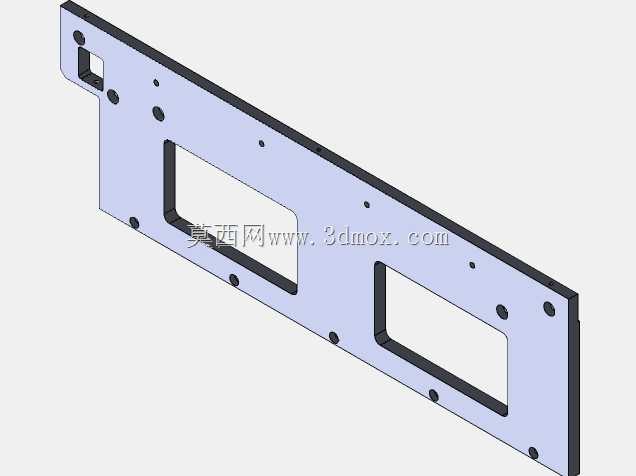

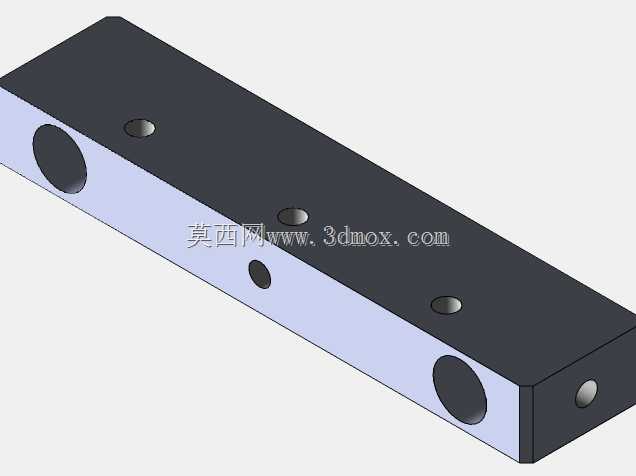

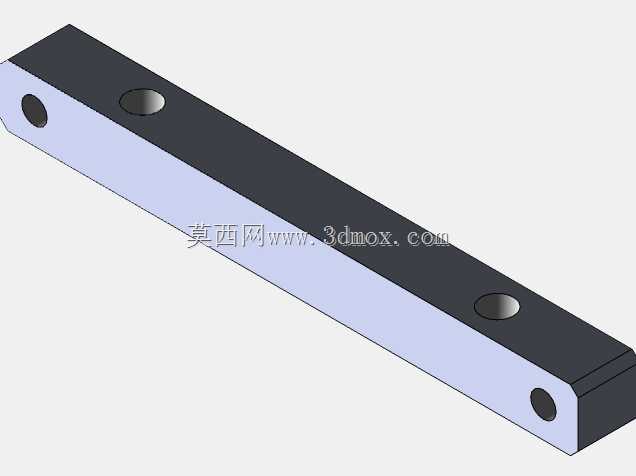

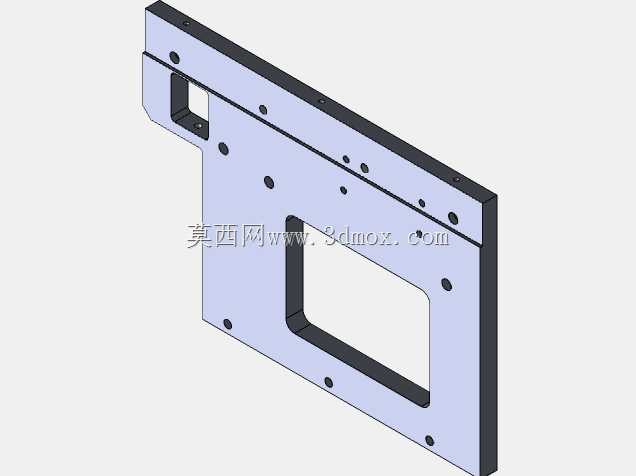

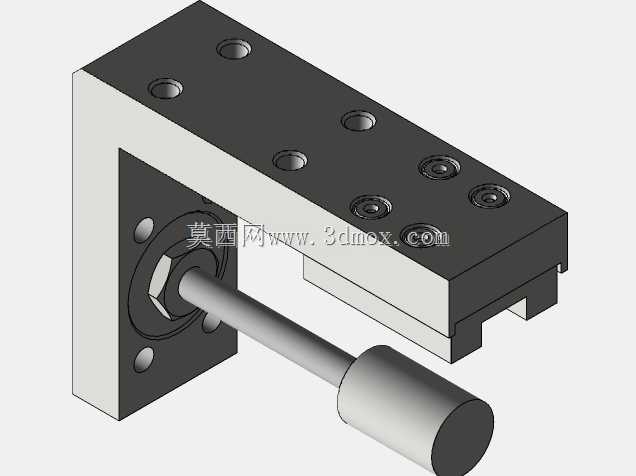

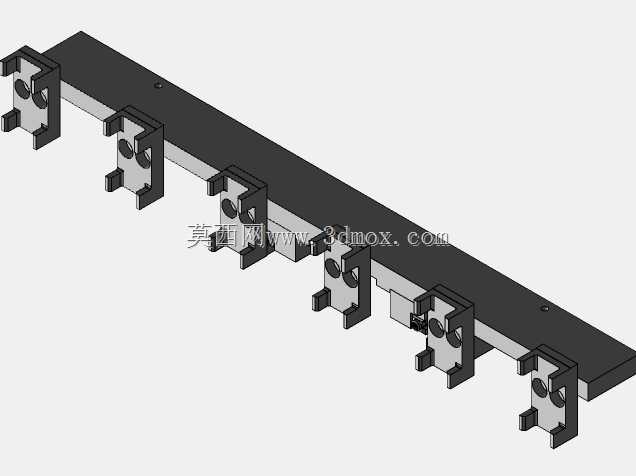

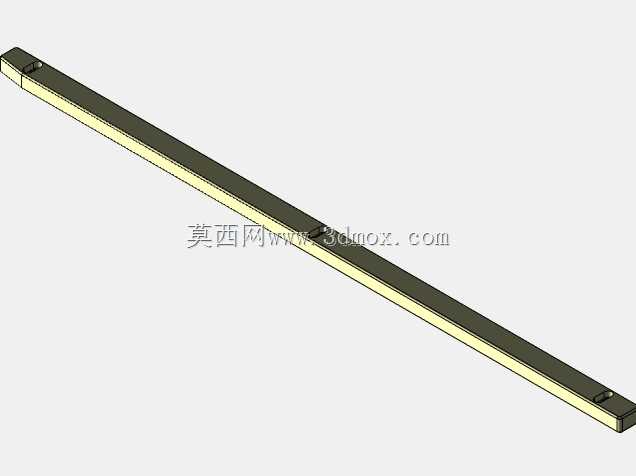

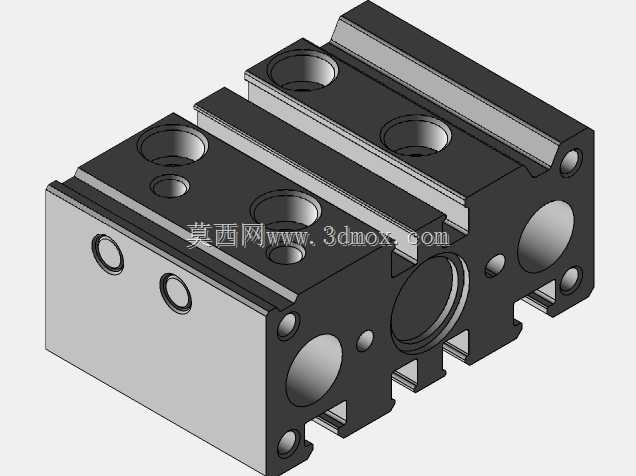

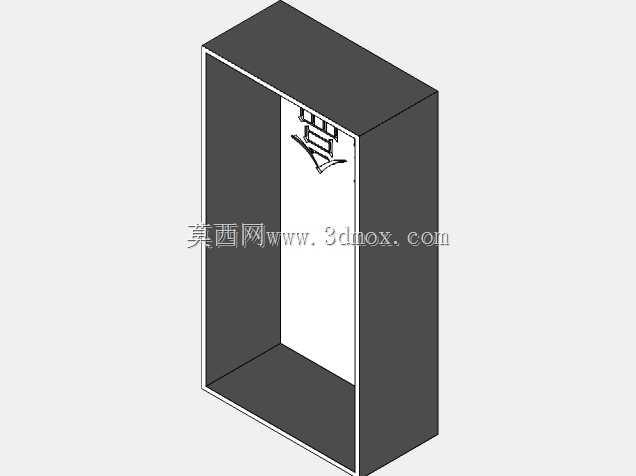

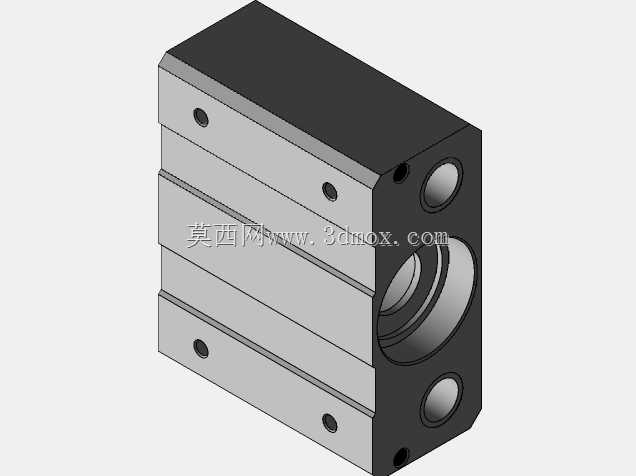

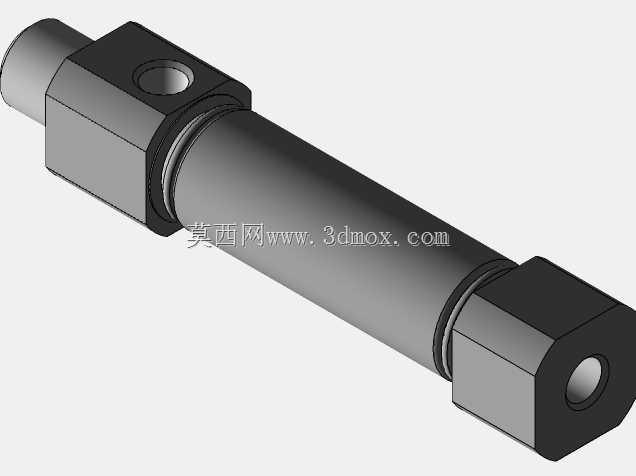

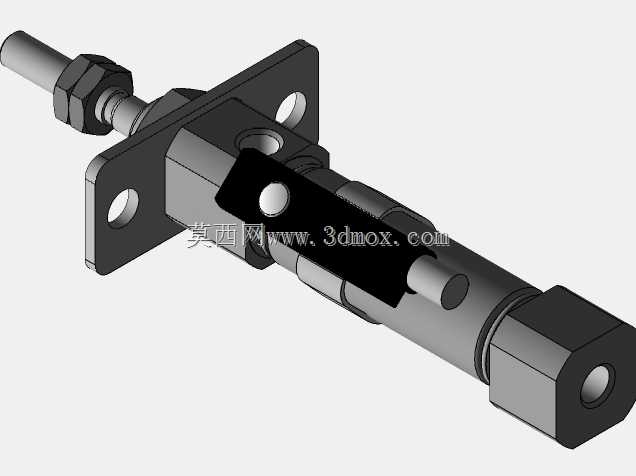

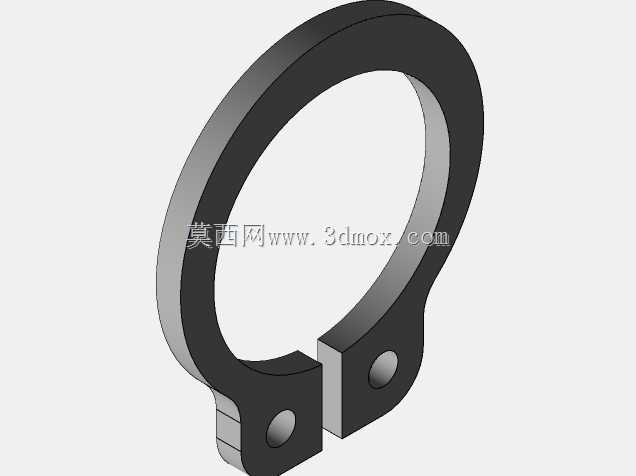

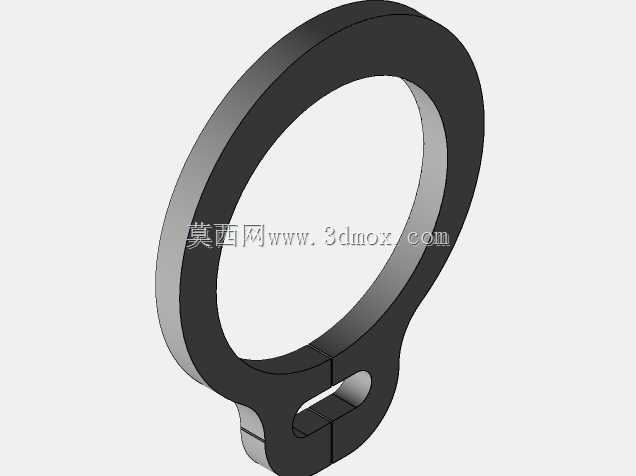

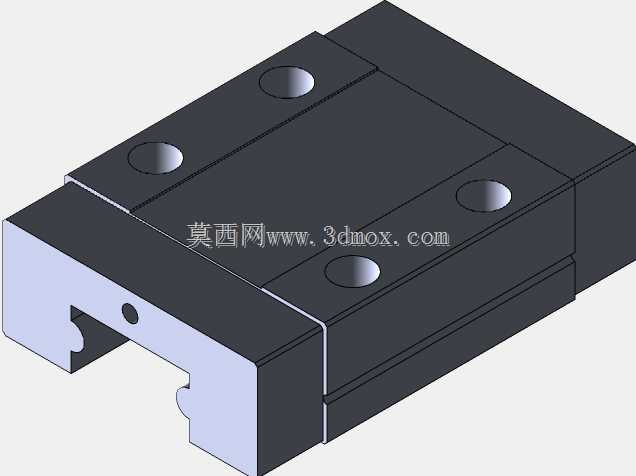

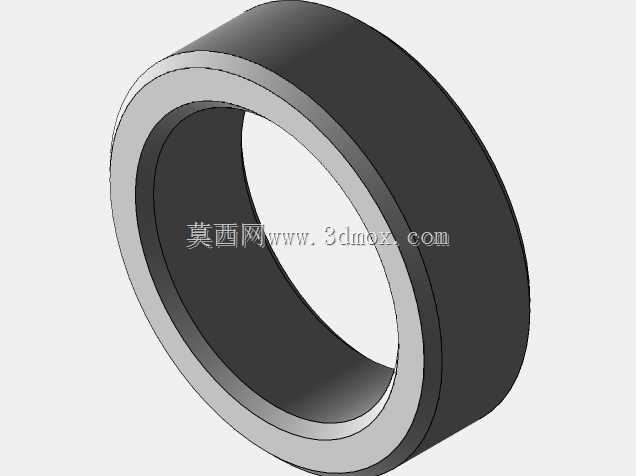

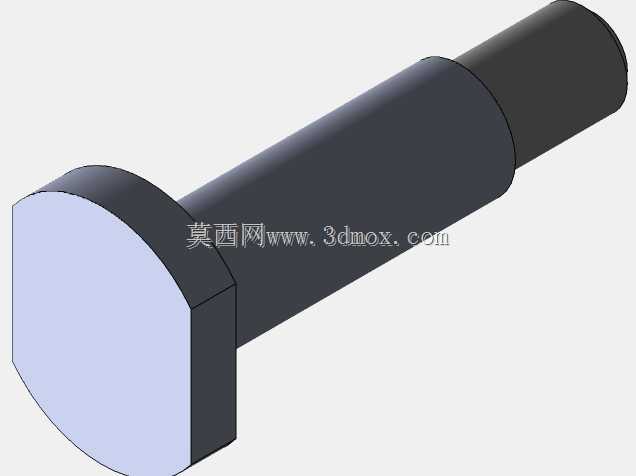

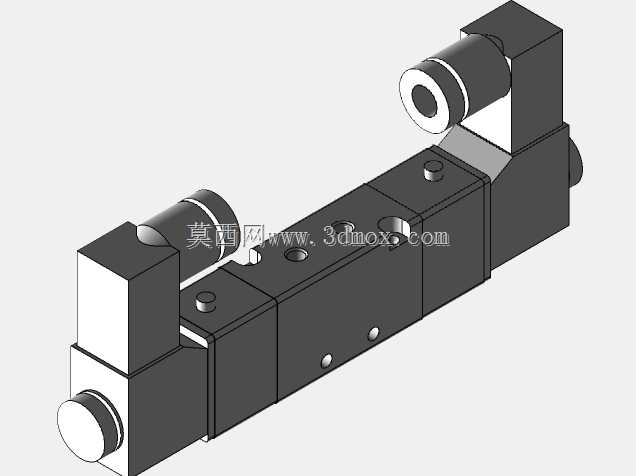

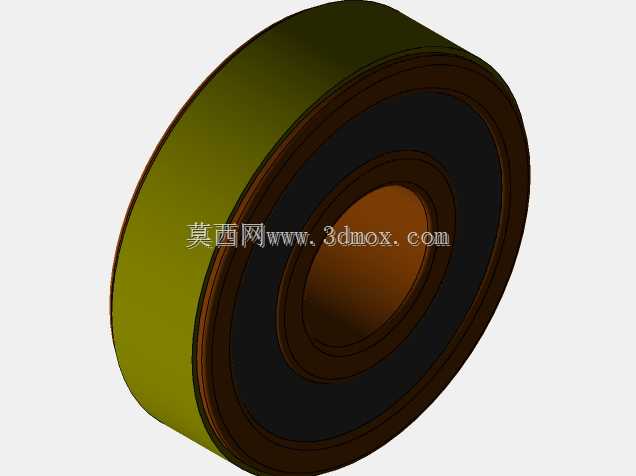

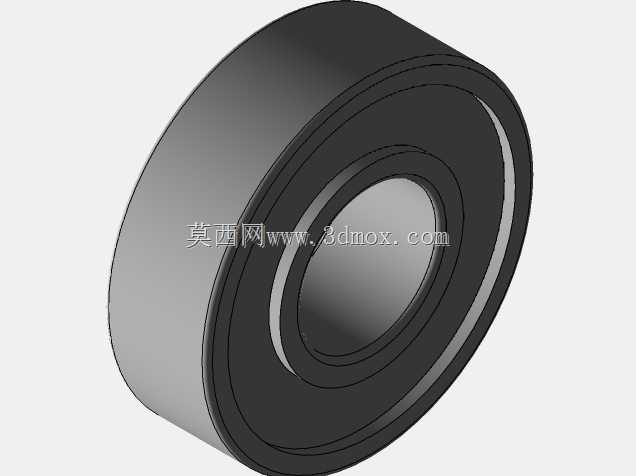

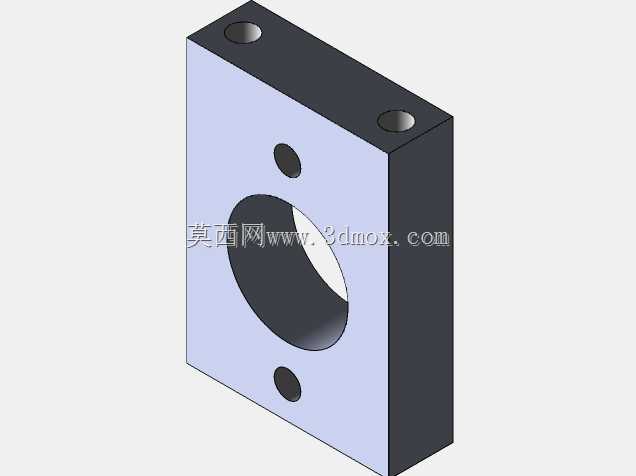

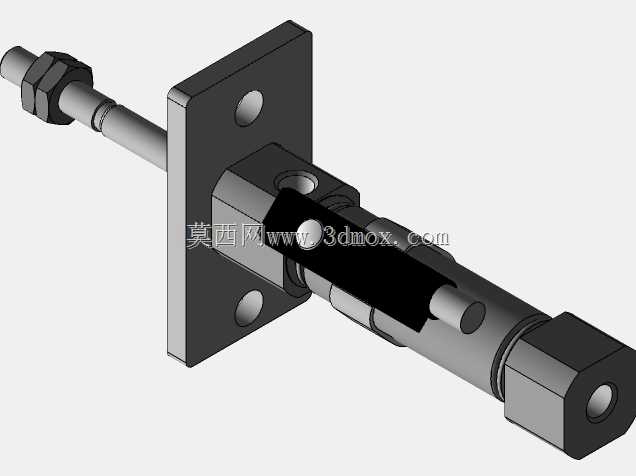

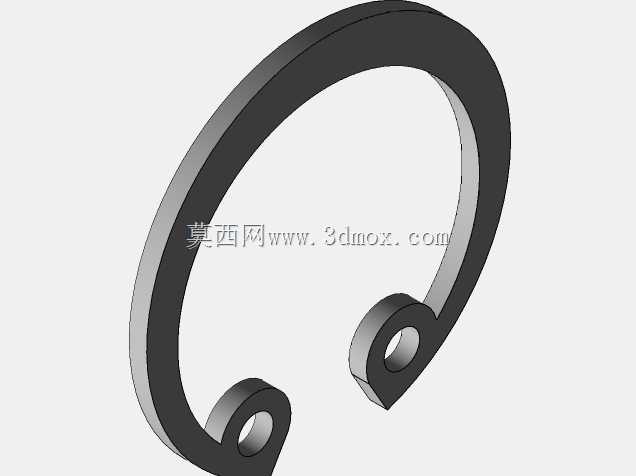

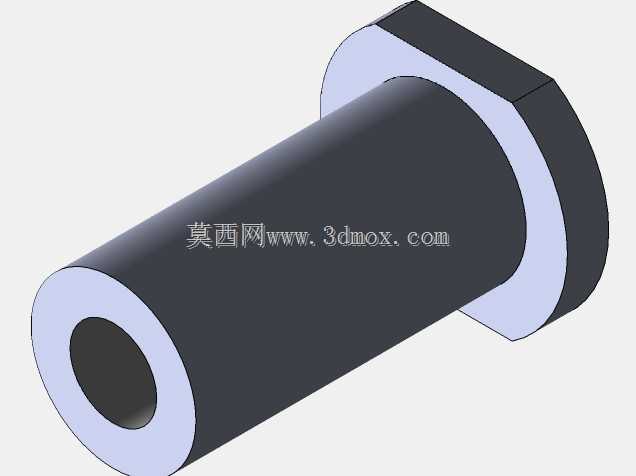

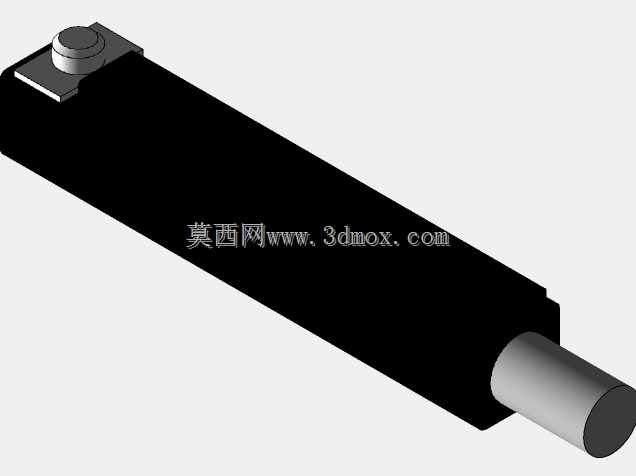

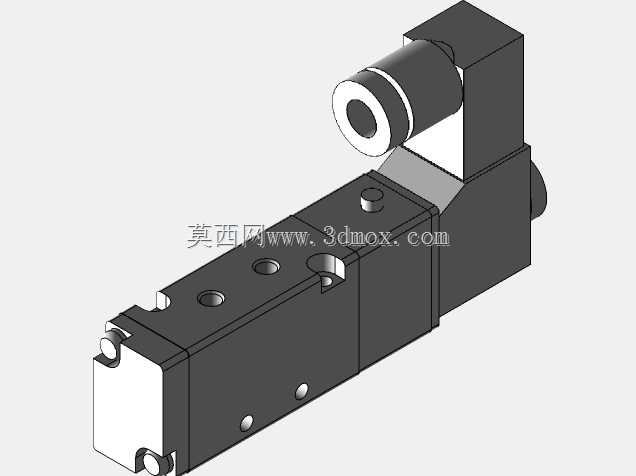

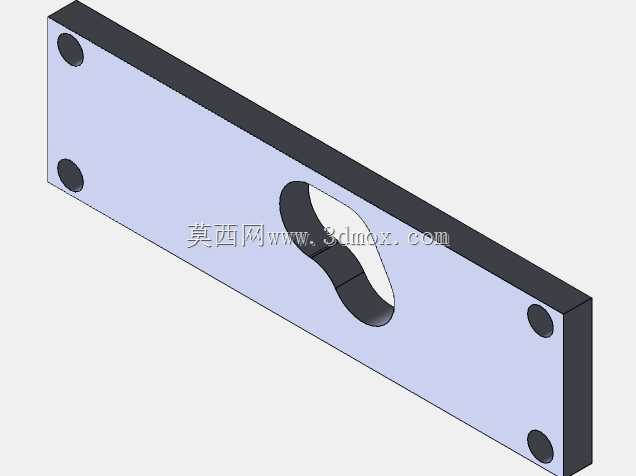

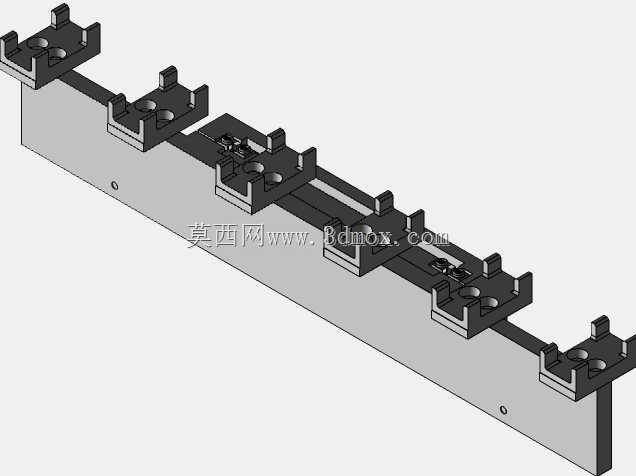

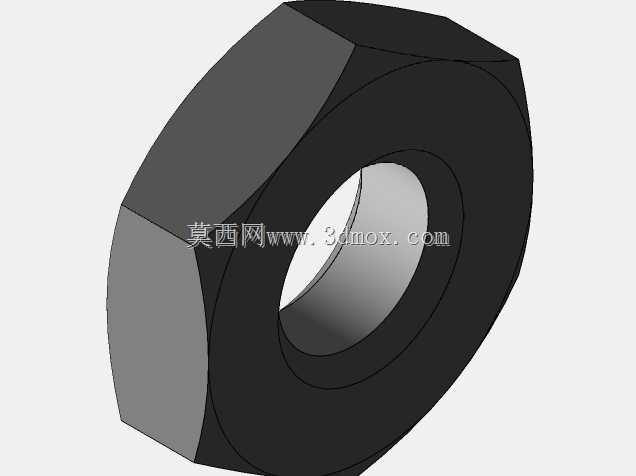

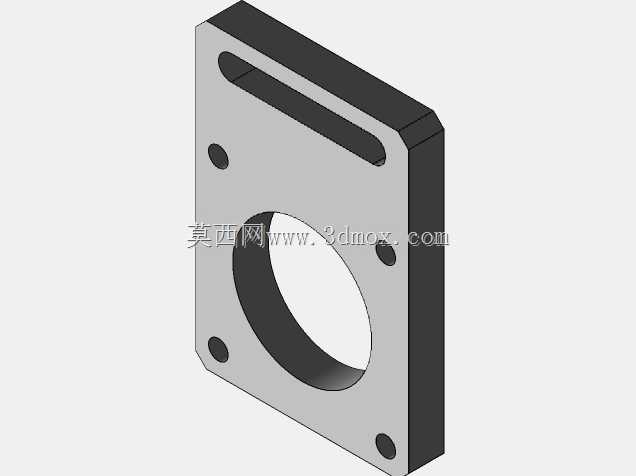

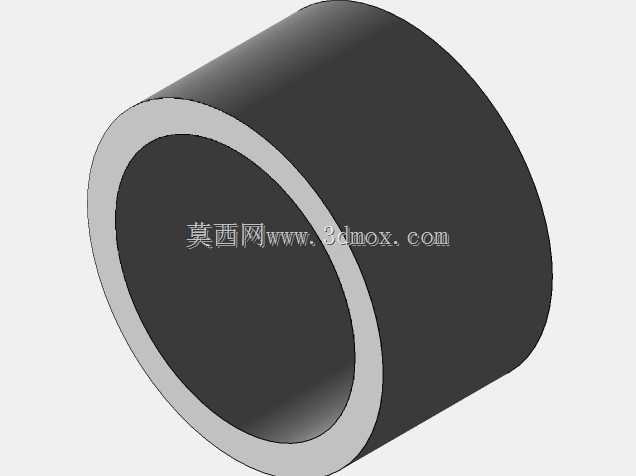

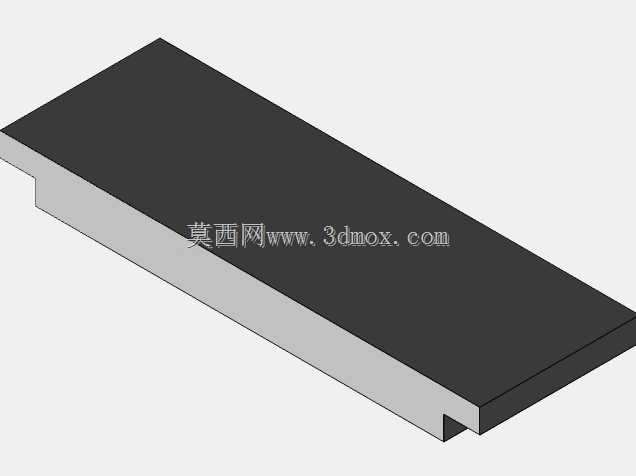

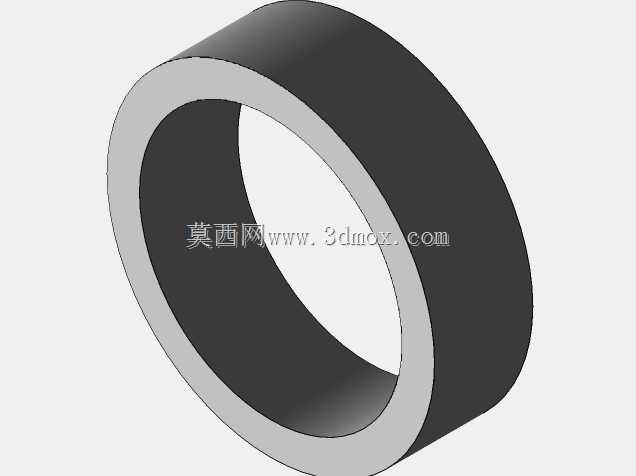

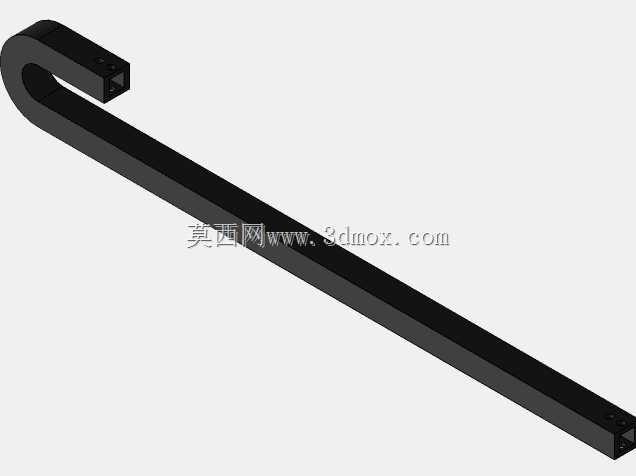

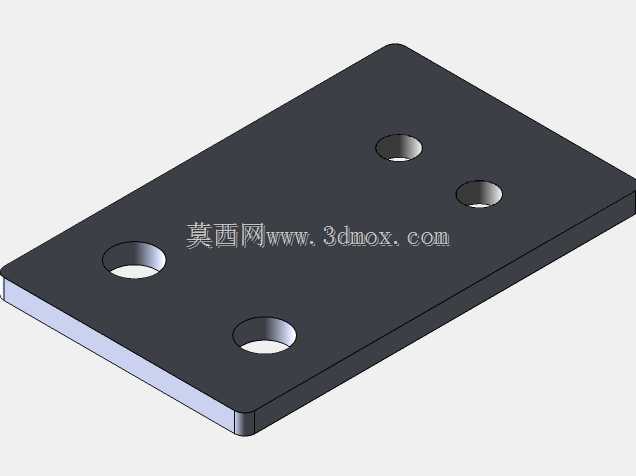

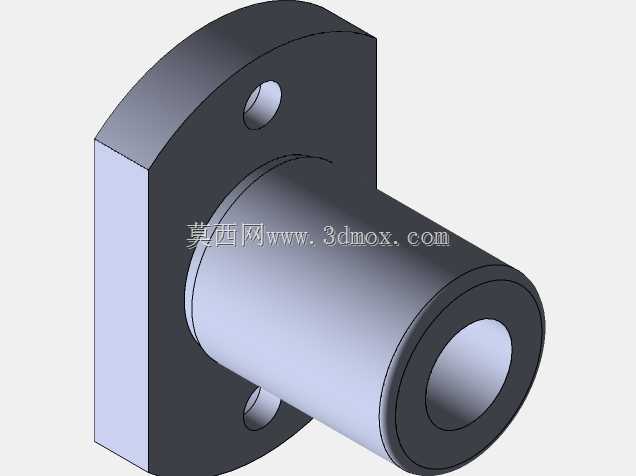

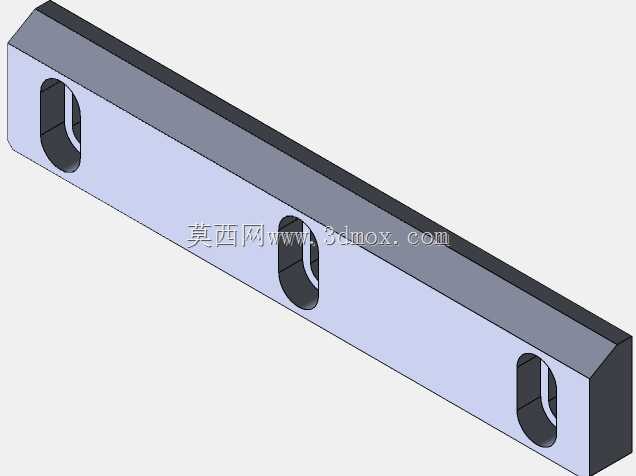

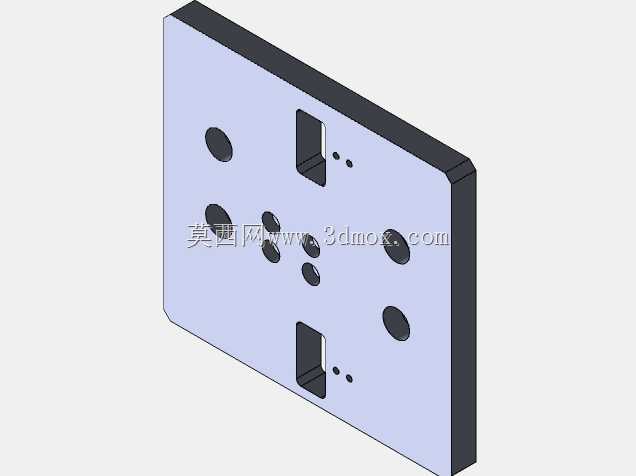

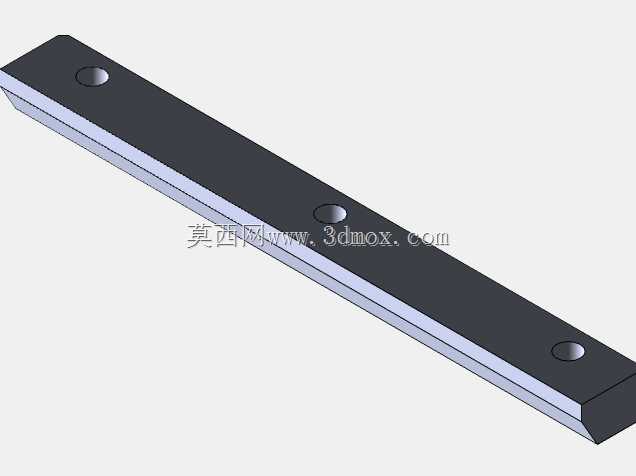

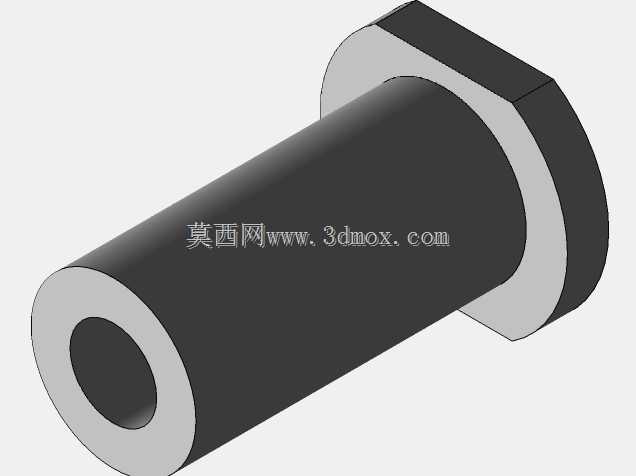

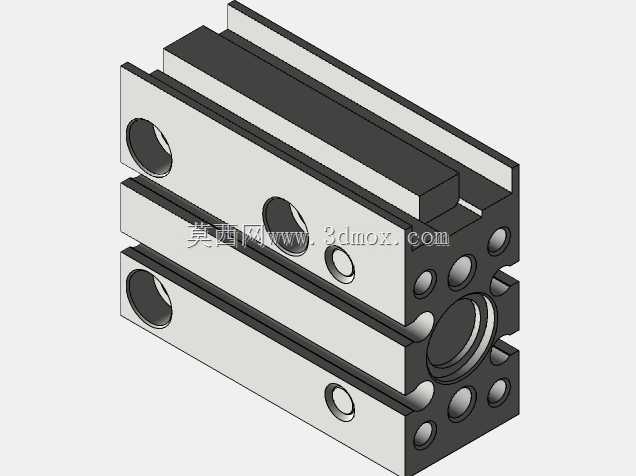

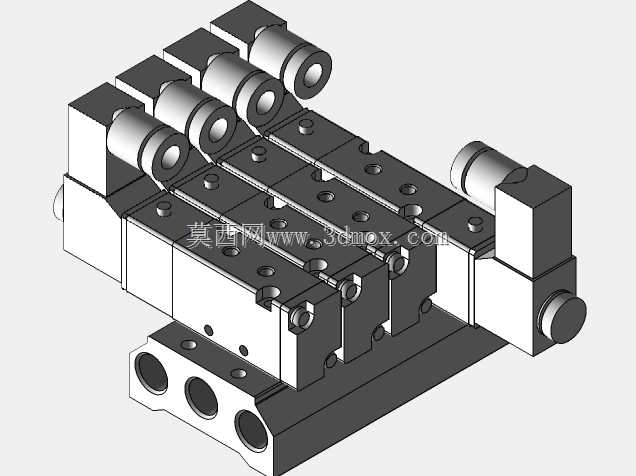

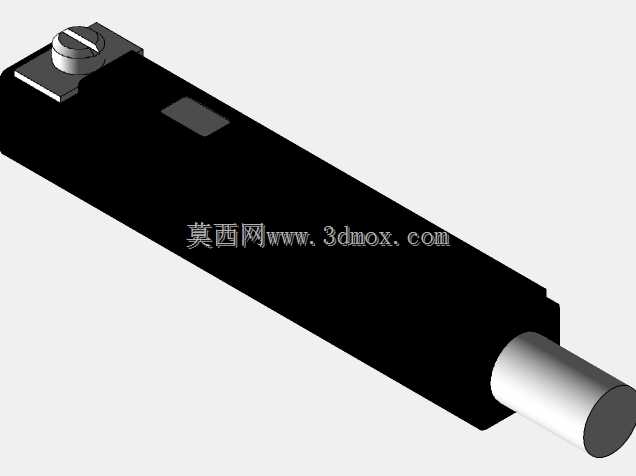

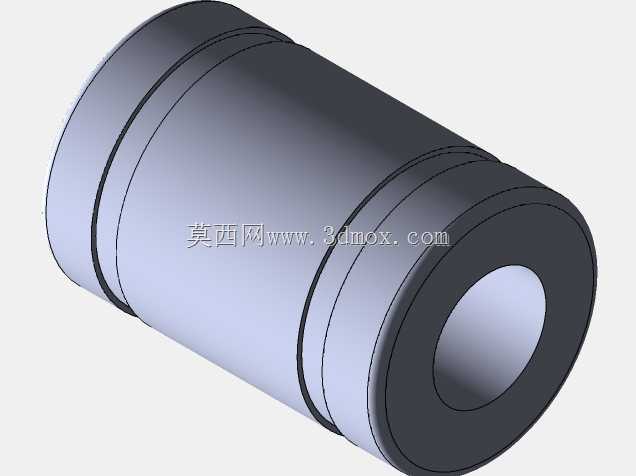

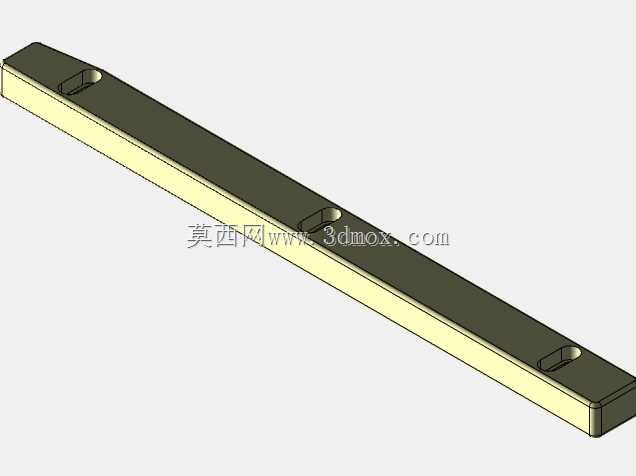

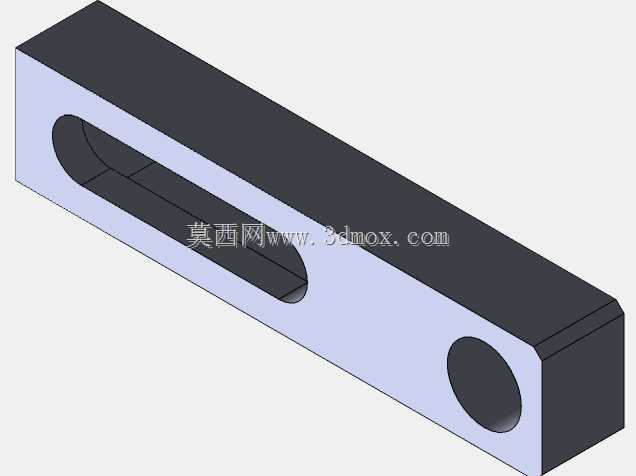

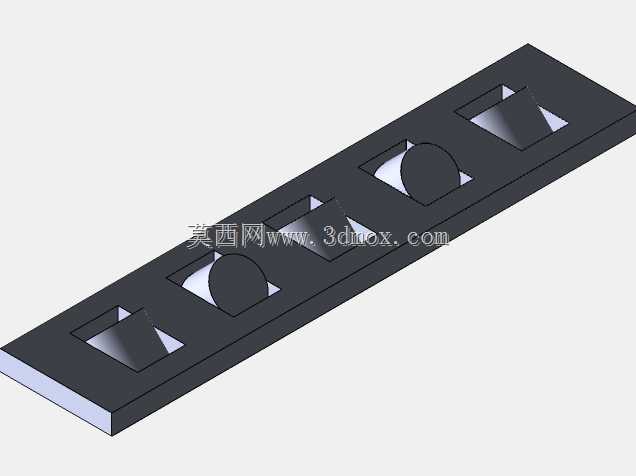

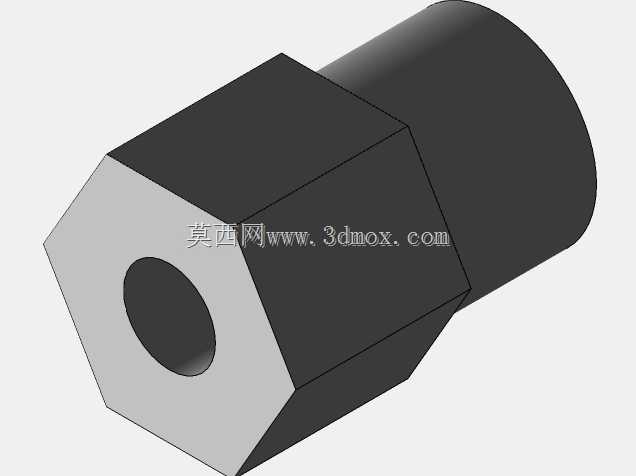

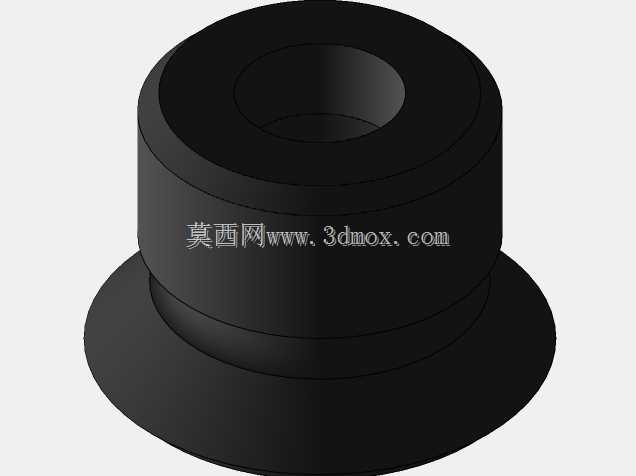

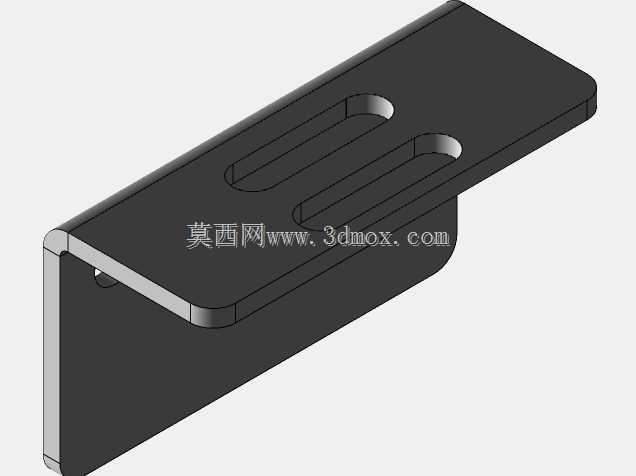

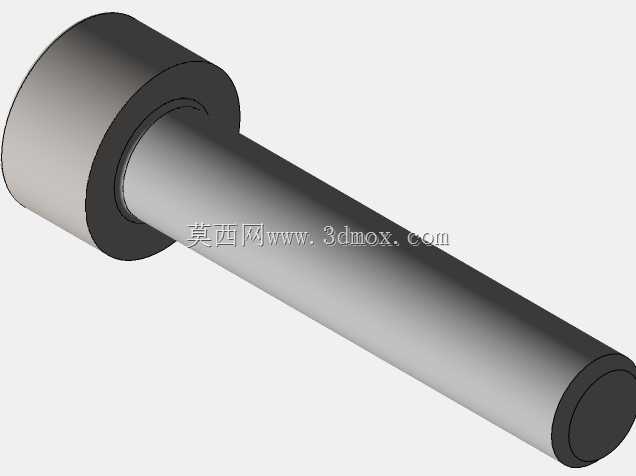

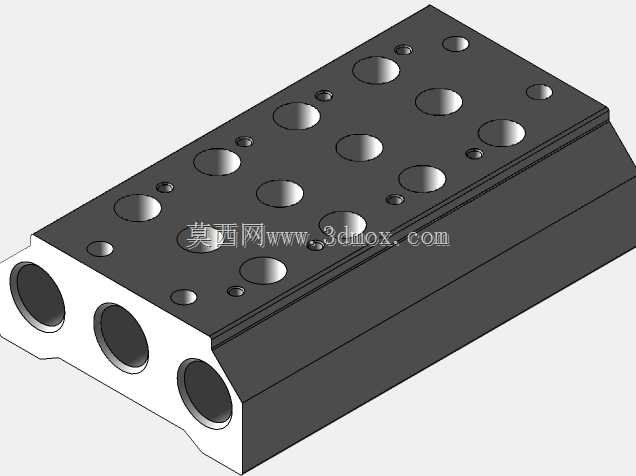

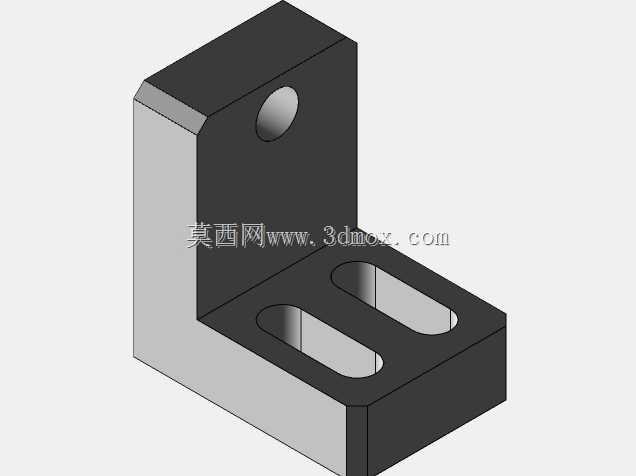

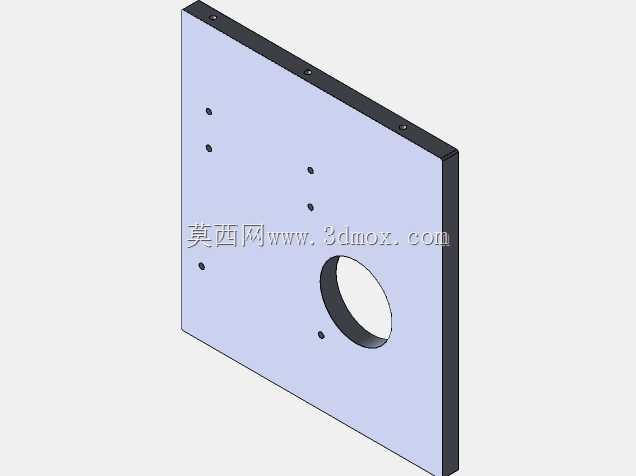

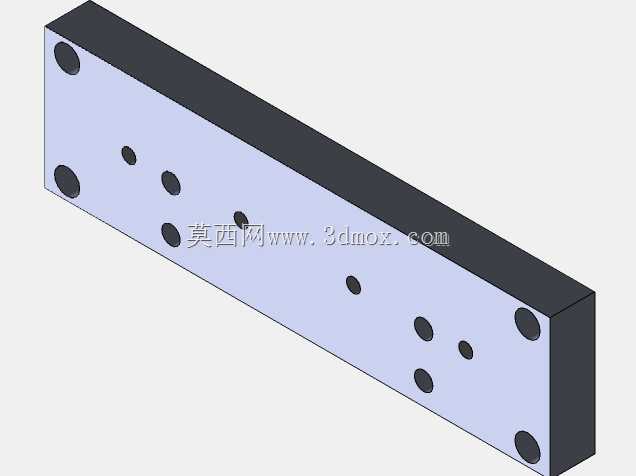

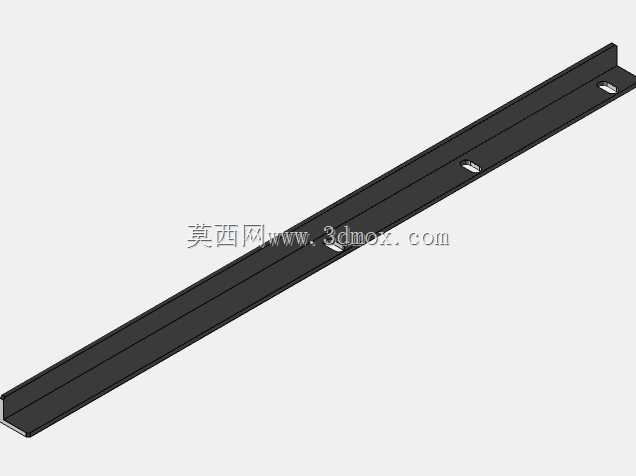

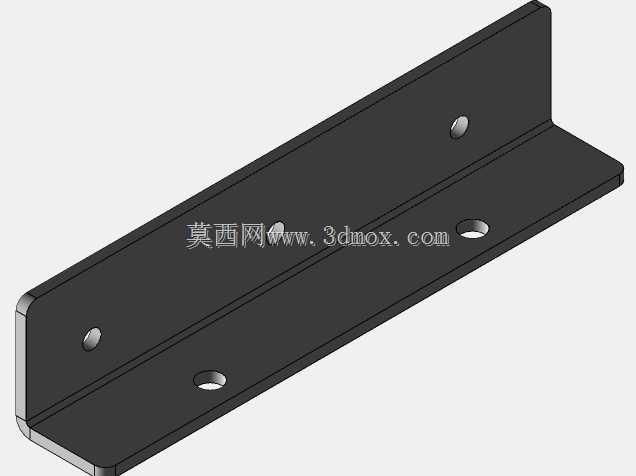

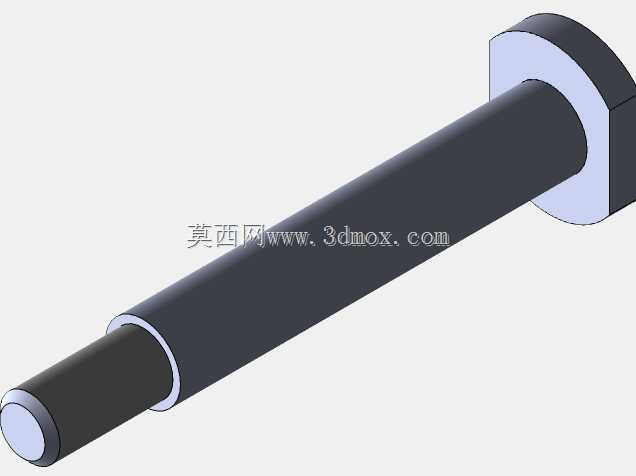

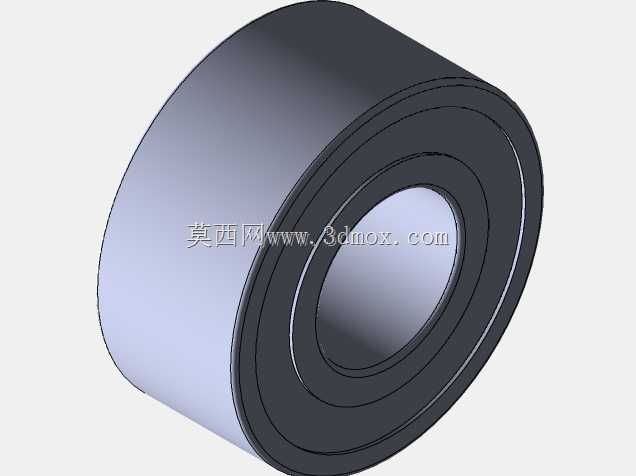

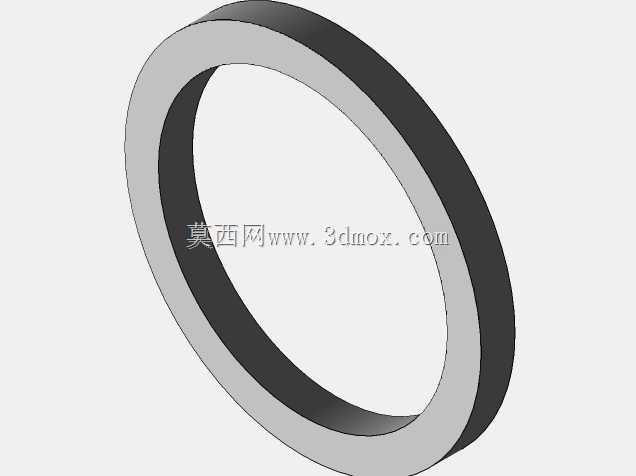

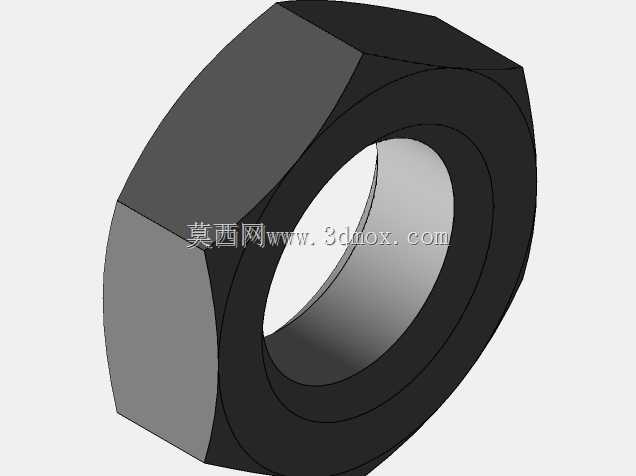

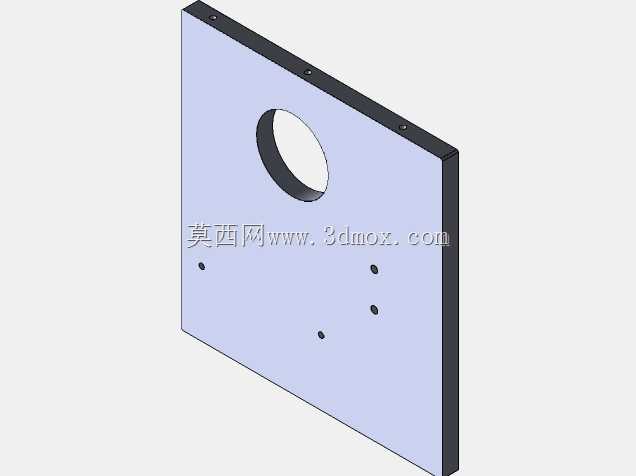

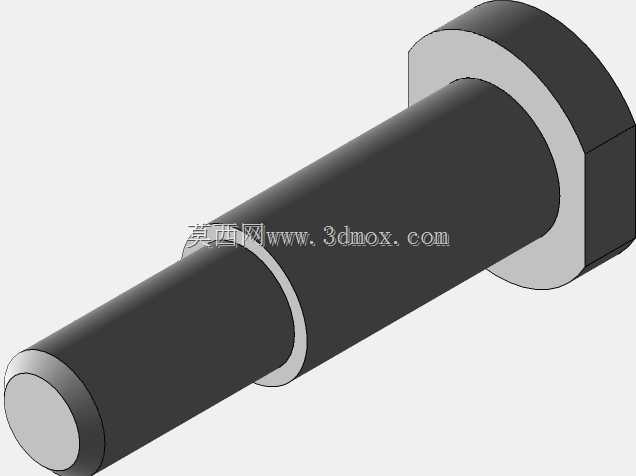

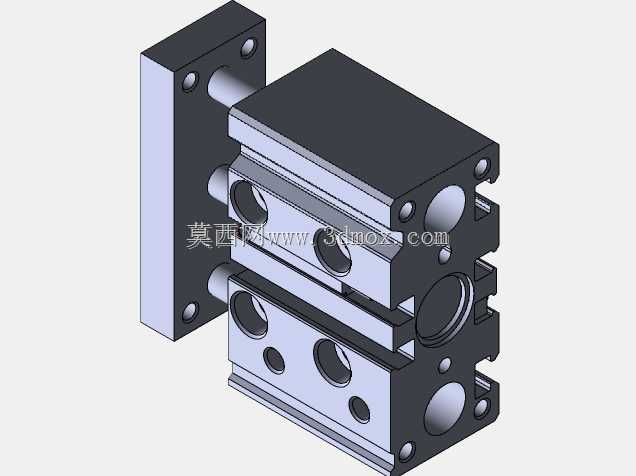

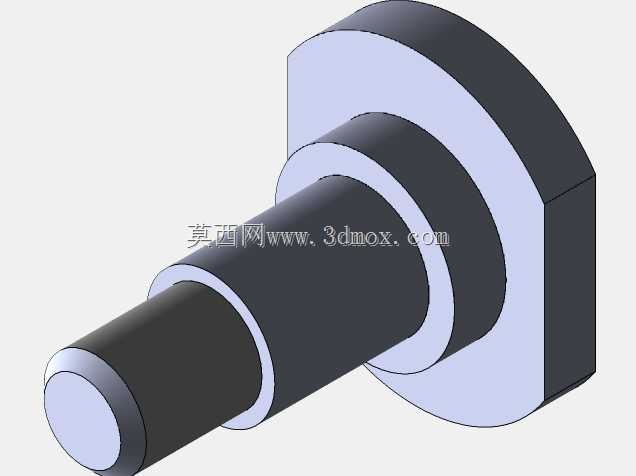

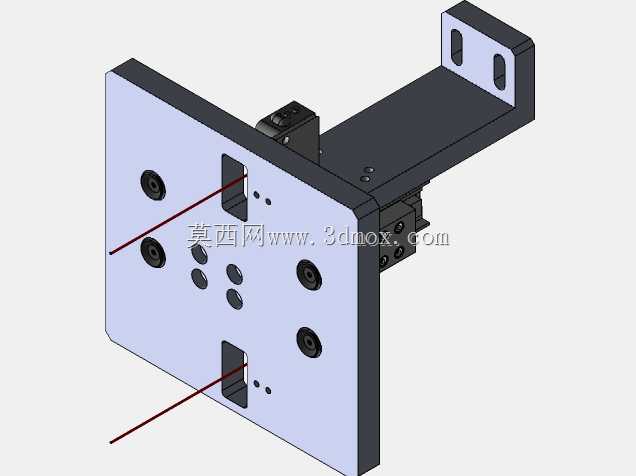

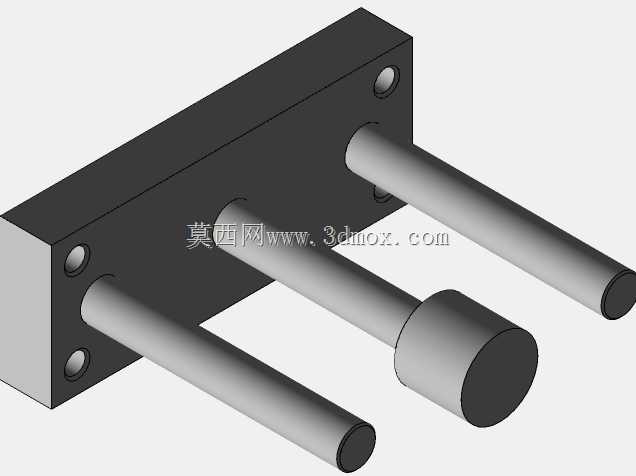

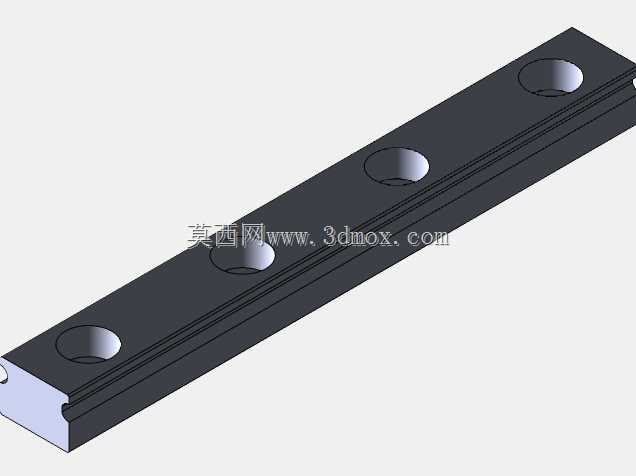

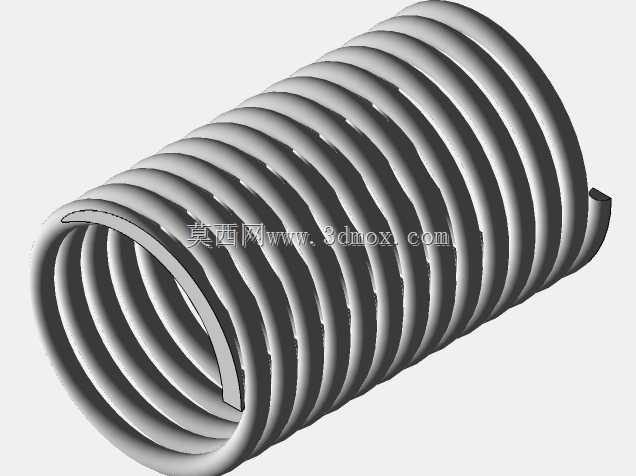

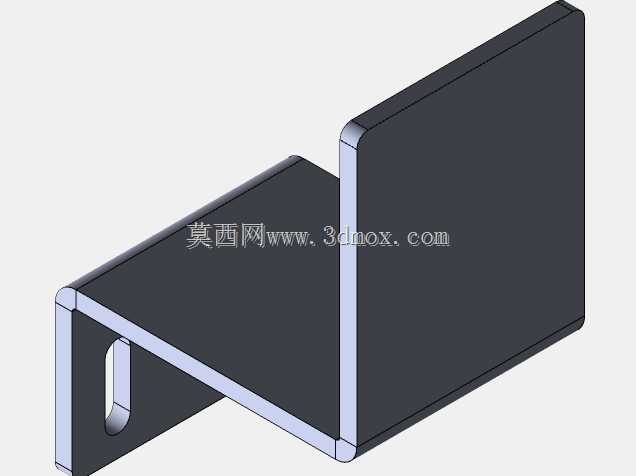

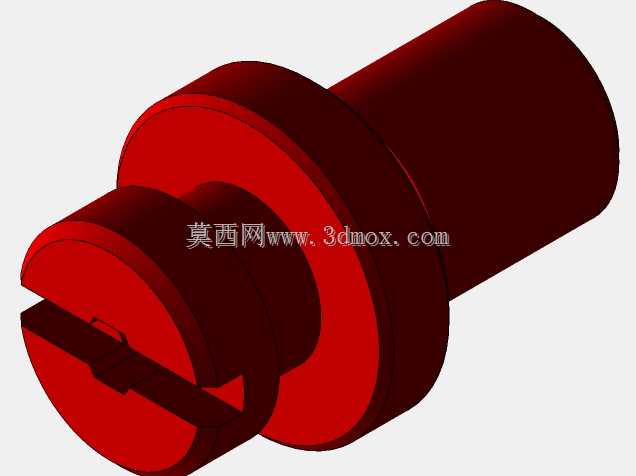

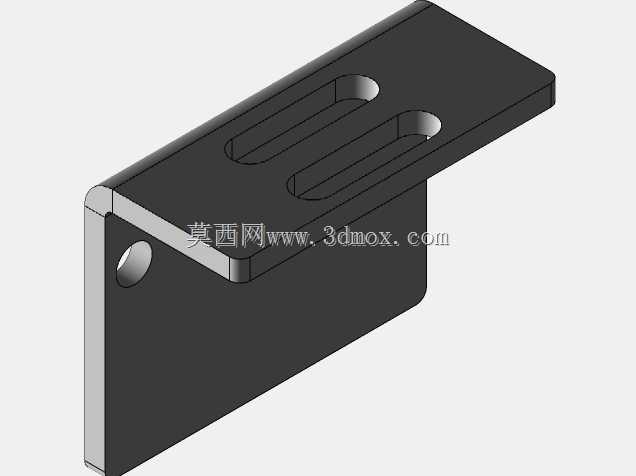

　　建模过程中，机架箱体、皮带承载面、端部辊筒或轮系、支撑脚以及防护件需要分层表达。箱式框架既承担抗弯和支撑作用，也为传动件提供封闭安装空间；皮带应按实际包络路径建立，避免与机架、端部轮系发生干涉。若用于产线方案评审，还应补充驱动端安装位置、维护拆卸空间、张紧调节行程以及与外围设备的连接接口。该结构整体形式简洁，适合作为通用水平输送单元，在轻工、包装、装配和仓储自动化场景中进行模块化复用。
