双列模块式平皮带物料输送台

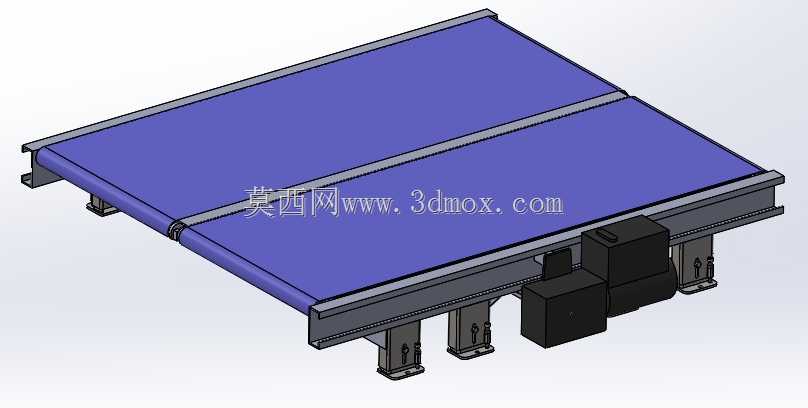

　　这套输送台的建模思路，是把常规皮带输送线拆成可拼接的标准功能段，再按双列并排的布局完成整机装配，适合在车间内部做短距离工件转运、工序间缓存或者分拣工位的进料衔接。从结构上看，两条独立的蓝色平皮带沿长度方向平行布置，中间留出窄缝，既可以同时输送两列小件，也能配合下方检测、阻挡机构完成居中定位；皮带面采用大宽度平板设计，承载面平整，对箱类、托盘类、板状工件的适应性较好，不会像窄同步带那样容易出现偏载打滑。机架主体用型钢焊接后做表面处理，支腿分布在两侧框架下方，每根支腿底部都带可调脚杯，安装时可以根据地面平整度微调高度，也能抵消整机水平误差，避免皮带跑偏。驱动端集中布置在机身一侧，电机减速机通过链传动或者带传动把动力传递到主动辊，

　　从动端配置张紧调节结构，拉长皮带寿命的同时也方便后期维护更换。三维建模时先确定输送宽度、总长和支腿跨距这几个边界尺寸：整机宽度要覆盖双皮带加中间挡边，长度按标准段模数延伸，支腿间距控制在合理范围，避免长跨距下机架挠曲影响皮带运行；安装边界上要预留驱动侧的检修空间，电机外凸位置不能和周边设备干涉，进料端和出料端的高度要和前后工位的工作台、流水线面对齐。实际应用里，这类模块化塑料输送台常见于轻工包装、电子装配、机加工件流转场景，塑料皮带运行噪音低、表面摩擦适中，不会刮伤工件表面；双列布局可以把两条线的驱动和机架整合在一起，减少占地和支腿数量。建模过程中辊筒、轴承座、张紧螺栓、脚杯等标准件都按实际装配关系约束，皮带用包覆特征模拟绕辊状态，框架型材的拼接位置、螺栓孔位都有体现，结构工程师可以直接在此基础上改长度、换驱动位置或者增加护栏、传感器支架，快速衍生出不同工位需要的输送方案。
