瑞士鳄鱼号电力机车仿真摆件

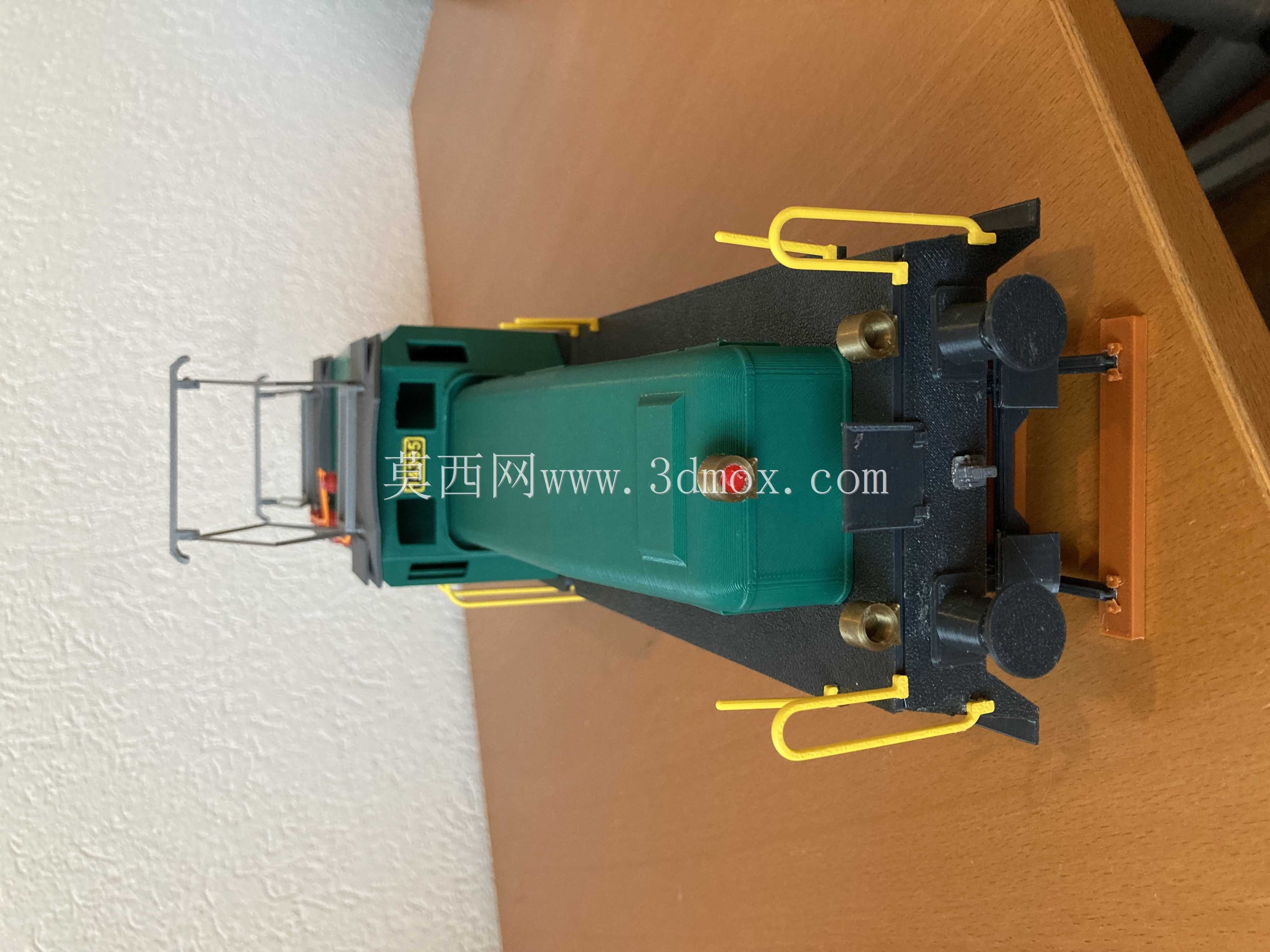

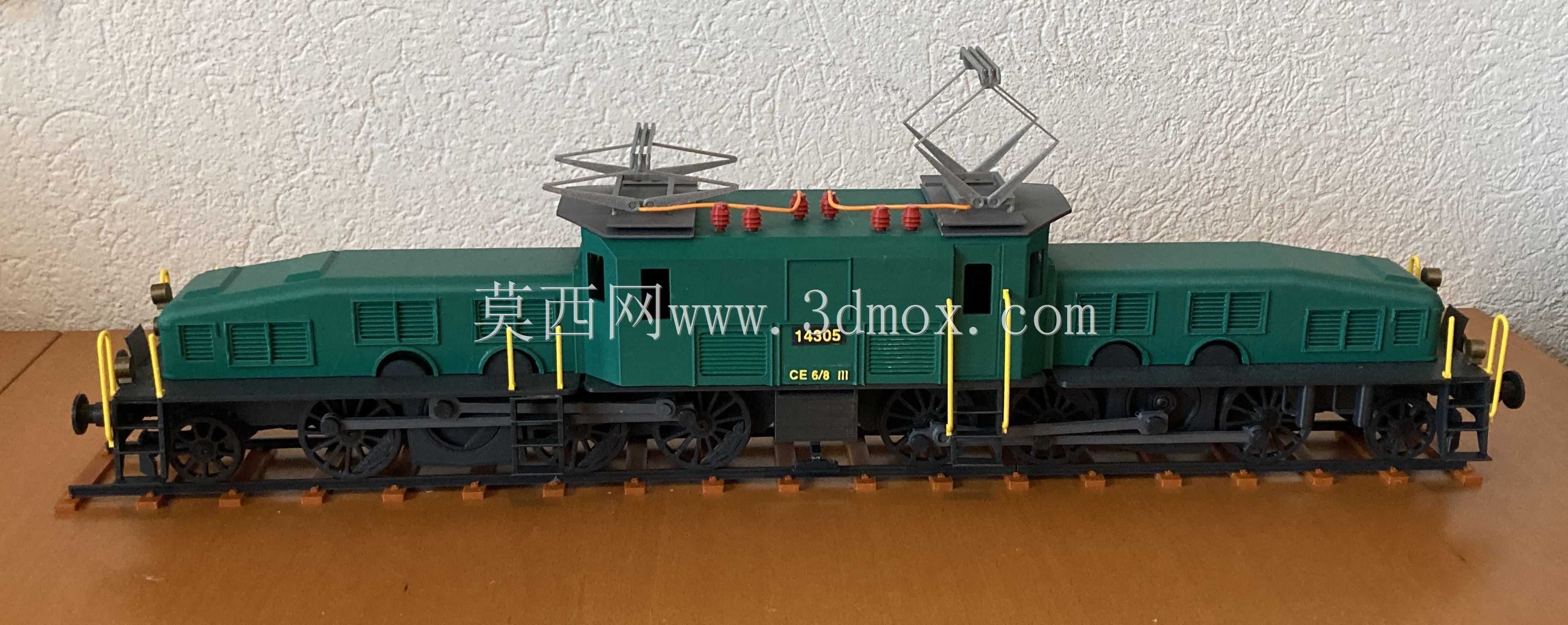

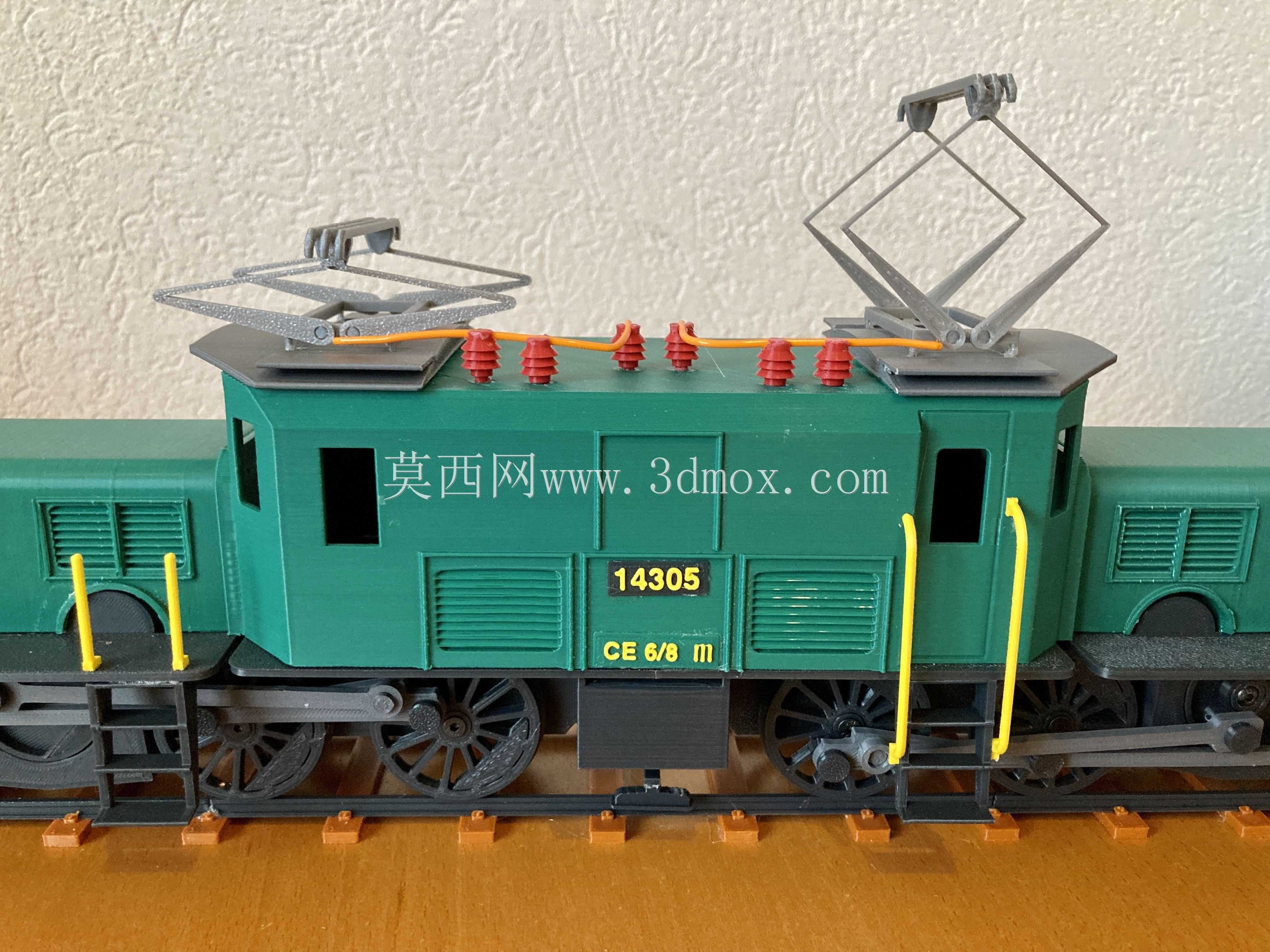

　　这款作品还原的是山区电气化铁路中具有代表性的铰接式电力机车，整体采用深绿色车体、黑色走行部和橙色受电弓绝缘件配色，适合用于轨道车辆结构认知、机车外形方案展示、教学沙盘布置以及工业主题陈列。机车最鲜明的特征是中部短车体与两端低位长鼻式结构组合，这种布局并非单纯的造型选择，而是围绕小半径曲线通过能力和长大牵引需求形成的工程结果。中部舱体集中布置电气设备、检修门、通风百叶和顶部高压受流部件，两端车体向转向架区域延伸，使整车在弯曲轨道上能够通过铰接关系获得更大的折角自由度。

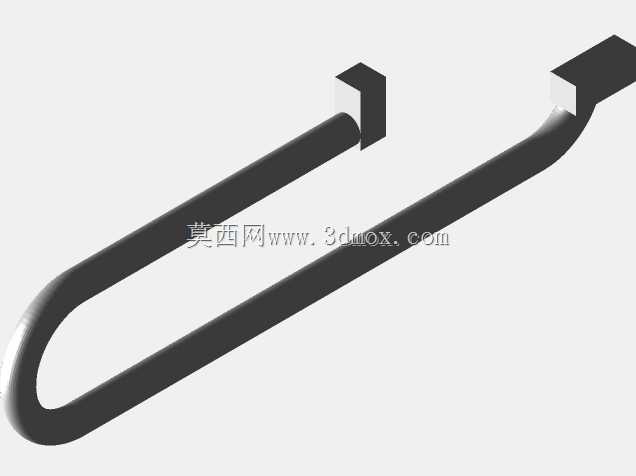

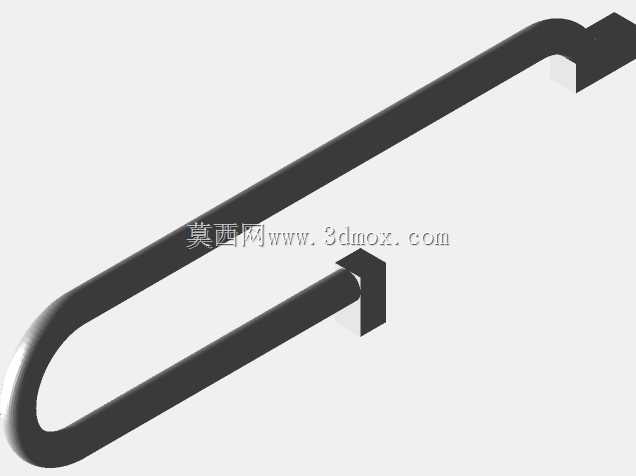

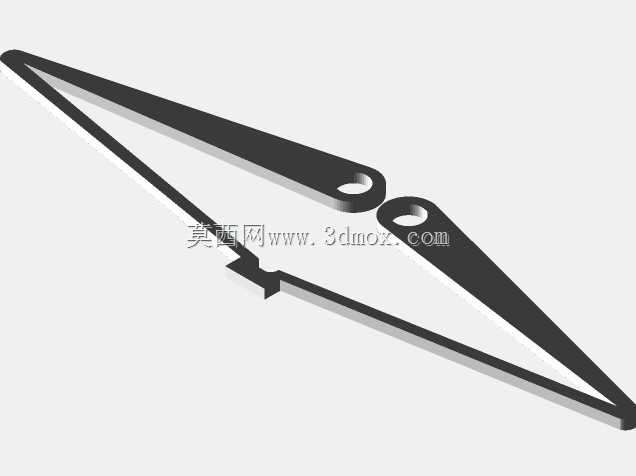

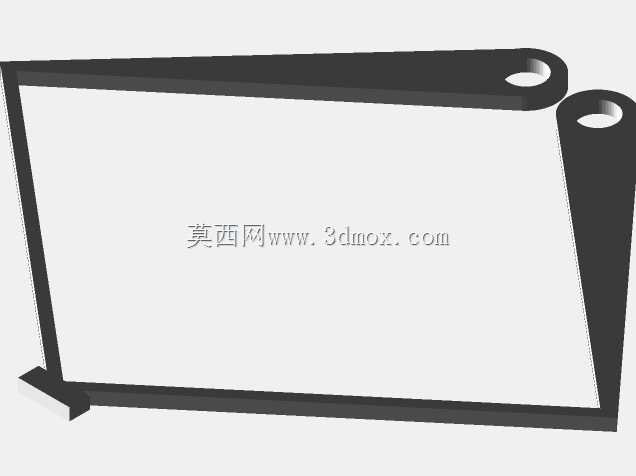

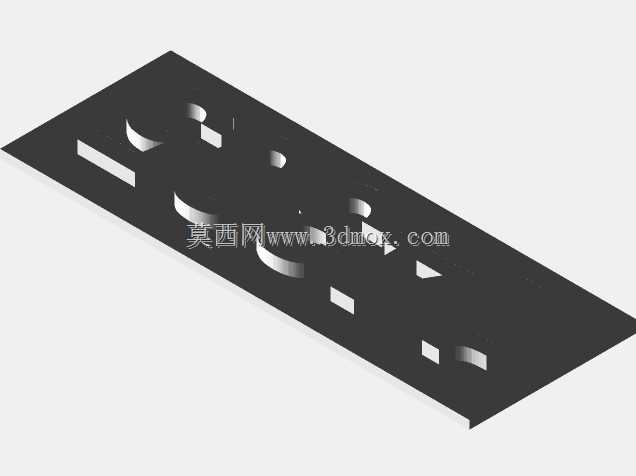

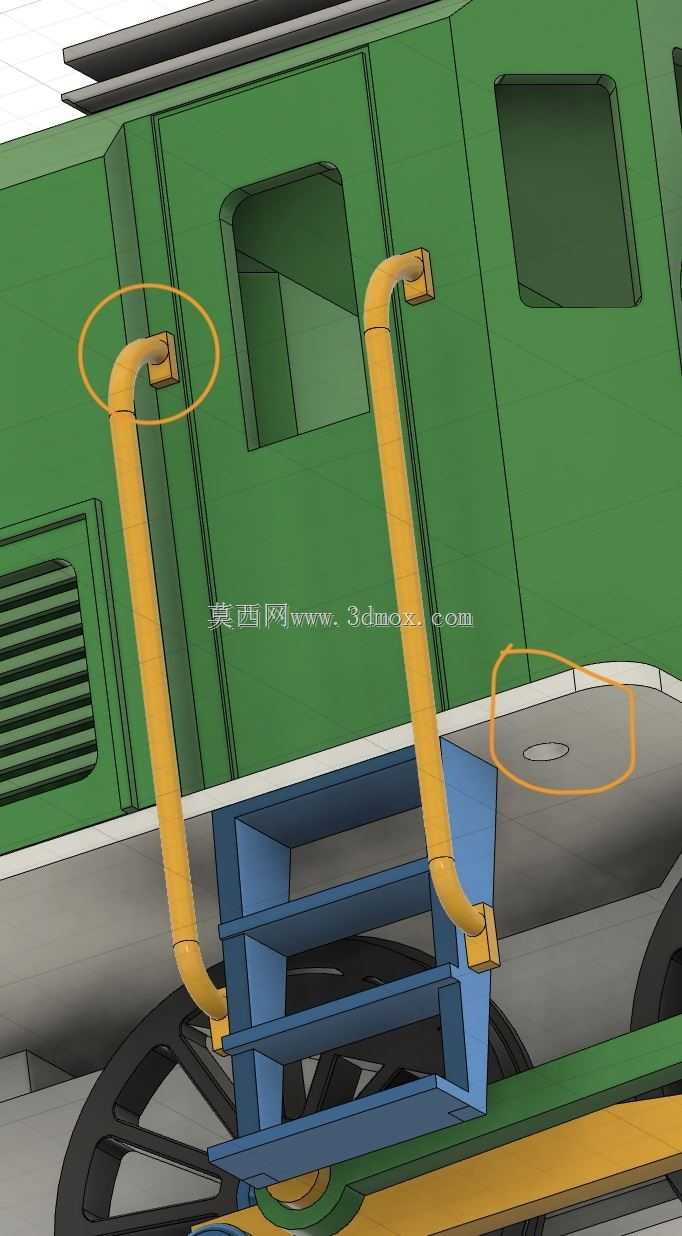

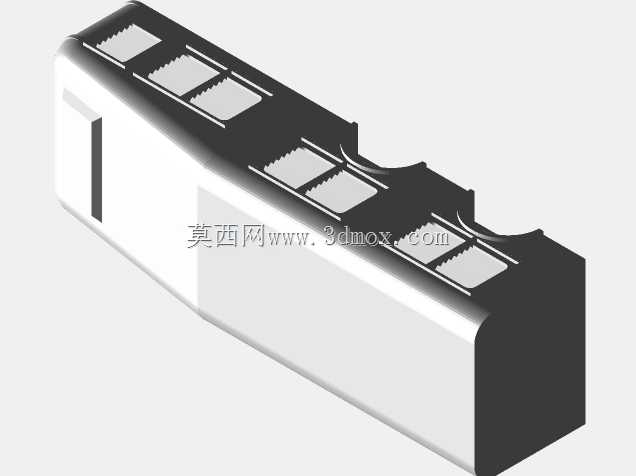

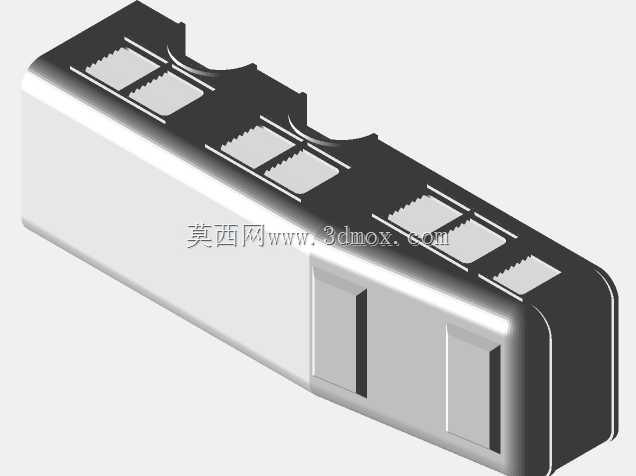

　　从三维结构表达来看，模型需要重点处理车体分段、转向架、轮对、连杆传动、受电弓和轨道之间的空间关系。车体侧面保留了密集通风栅格、扶手、登车梯、端部连接器和缓冲件，这些细节既决定外观辨识度，也影响装配时的层级划分。顶部受电弓采用菱形折叠机构，包含底架、绝缘子、上臂杆、下臂杆、滑板和铰接销轴，建模时应保证弓网接触区域处于车体上方的安全高度，同时让折叠状态与升弓状态的运动轨迹不与车顶通风器、高压母线发生干涉。

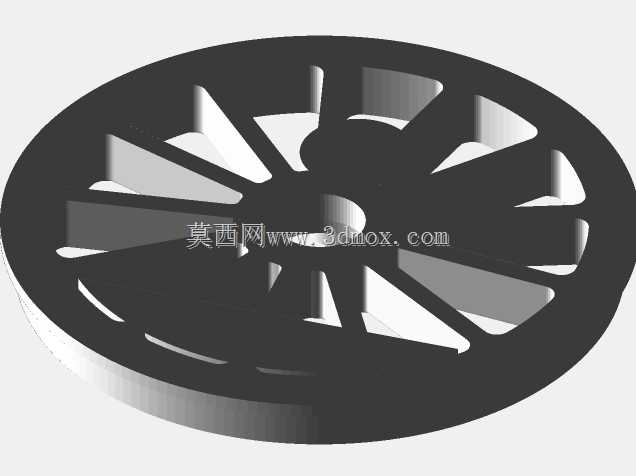

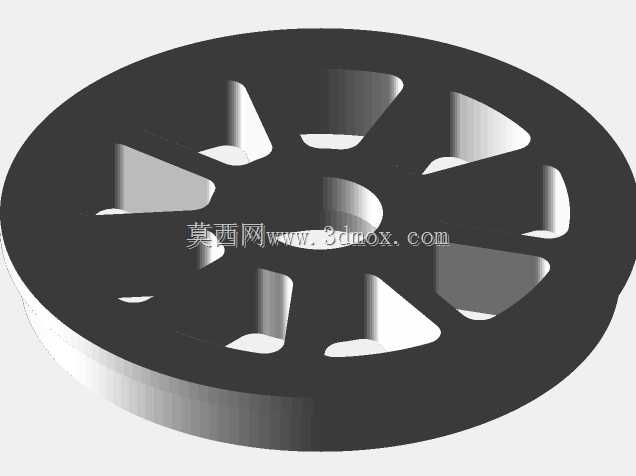

　　走行部是该类机车视觉和机械结构的核心。多组轮对通过轴箱、弹簧、均衡梁和侧连杆连接，连杆机构把牵引电机输出的力矩传递到各动轴，适合表现大黏着重量货运机车的传动特点。轮缘、轨距、转向架枢轴和底架间隙需要协同设置：轮对踏面应落在轨顶中心，轮缘外侧与轨内侧保留通过曲线所需间隙；两端低位车体在通过坡道和弯道时，不能与转向架、轮罩或轨面发生擦碰。若用于静态展示，可将连杆、弹簧、轴箱盖拆分为独立零件，以增强机械层次；若用于比例打印，则应把细小扶手、踏板和受电弓销轴适当加厚，避免成型后断裂。

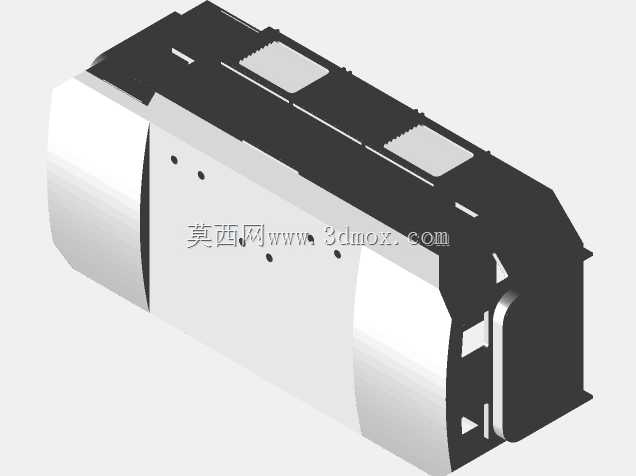

　　安装边界方面，机车需配合固定轨距轨道陈列，底部排障器、车钩和轮对应形成统一高度基准。车体宽度方向要考虑站台限界，顶部受电弓升起后形成最高轮廓，两端车钩则决定与相邻车辆连挂时的纵向间距。中部电气室可按封闭外壳处理，也可在展示需求下拆出侧壁，呈现内部设备框架。整体建模思路应先锁定轨面、车钩中心线和转向架回转中心，再向上搭建车体、司机室、通风罩和高压设备，最后补充管路、扶手、标识牌与轨道枕木，使外观比例、运动间隙和装配逻辑保持一致。
