多层网格层板带轮物料周转推车结构

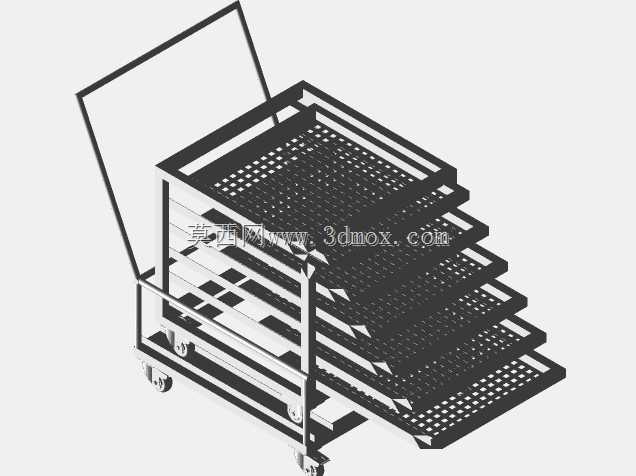

　　这款带多层网格层板的移动推车，主要面向生产车间工序间的物料中转、工位旁的在制品暂存场景设计，尤其适配机加工车间、电子组装线这类需要频繁转运零散工件、带切削液工件或者需要沥水的加工件的工况。从结构设计逻辑来看，推车整体采用框架式方管焊接主体，底部配置四个带刹车的万向脚轮，其中两个脚轮带定向锁定结构，既可以满足短距离人工推行的转向灵活性，停靠在工位旁时踩下刹车即可完全固定，不会因为车间地面轻微震动或者人员误碰出现滑移。五层倾斜式网格层板是整个结构的核心设计，层板采用冲孔网格结构，网孔尺寸兼顾了承托能力与沥液、漏屑需求，机加工过程中带切削液的工件放置在层板上，残留的切削液、金属切屑可以直接通过网孔下落，不会在层板表面积攒，

　　避免工件长期泡在废液中出现锈蚀，也减少了人工清理层板积屑的工作量。层板采用前低后高的倾斜布置，角度控制在8度左右，这个角度是经过实际工况验证的，既不会因为角度过大导致放置的工件滑落，又能让层板上的切屑、废液自然向层板前端滑落，配合底部可抽拉的接屑接液盘，日常清理只需要抽出接盘倾倒即可，不需要逐层擦拭层板，大幅降低了车间日常维护的工作量。推车后侧设置了一体式推把，推把高度距离地面1100mm，符合亚洲成年男性站立推行的人机工程高度，推行时手臂自然弯曲即可握持，长时间推行也不会出现腰部过度前倾的疲劳问题。推把与主框架采用满焊连接，焊缝处做了打磨圆角处理，没有尖锐的焊渣凸起，避免推行过程中剐蹭操作人员的工作服或者皮肤。从安装边界尺寸来看，

　　推车整体外轮廓长度控制在1200mm，宽度700mm，总高度1350mm，这个尺寸可以顺利通过车间常见的900mm宽消防通道、标准货梯门，也可以直接推入大部分加工中心的工位安全门内，不需要二次转运工件。层板之间的净间距为180mm，可以容纳大部分常规尺寸的机加工零件、电子料盘、工装夹具，最底层距离地面高度为200mm，既避免了地面灰尘、积水溅到最下层的工件上，也给脚轮的安装、后期维护更换预留了足够的操作空间，不需要抬起整个推车就可以拆卸更换脚轮。框架的方管选型采用30302mm的冷轧方管，焊接完成后整体做喷塑处理，耐车间常见的切削液、机油腐蚀，正常使用场景下使用寿命可以达到8年以上。网格层板采用2mm厚的冷轧钢板冲孔制作，

　　单层层板的额定承重为50kg，五层总承重可以达到200kg，完全满足常规工序间物料转运的承重需求，不会因为放置较重的金属工件出现层板变形、框架开焊的问题。在实际使用场景中，这类推车可以直接对接机床的出料口，加工完成的工件从机床取出后直接放置在倾斜层板上，沥除表面切削液后直接推到下一道工序或者质检工位，减少了工件多次搬运的磕碰风险，也避免了切削液滴落在车间地面造成地面湿滑的安全隐患。对比传统的平板推车，这种多层倾斜网格结构的推车，物料分类存放的能力更强，不同工序的工件可以分层放置，不会出现混料的问题，倾斜的层板也让操作人员取放靠内侧的工件时不需要过度探身，站在推车侧面就可以拿到所有层板上的物料，降低了取件时的腰部劳损风险。设计过程中特意将所有层板的前端做了15mm高的翻边处理，翻边向上弯折，即使推车推行过程中遇到小的颠簸或者过地面线槽时出现轻微震动，工件也不会从层板前端滑落，不需要额外加装绑带或者挡杆，取放工件时没有多余的遮挡，操作效率更高。底部的接屑盘采用1mm厚的钢板折弯制作，抽拉结构采用简单的折边滑轨，没有复杂的五金配件，即使车间内有大量切屑、灰尘，也不会出现滑轨卡滞的问题，后期维护不需要加注润滑油，适配车间多尘、多油污的使用环境。
