移动式特许餐饮售卖拖车结构设计

　　该作品呈现的是一台面向街头餐饮经营场景的拖挂式售卖车，整体采用单轴拖挂底盘加立式封闭售卖舱的组合方式，适用于夜市摊位、景区流动服务点、校园周边临时餐饮点、展会外场及城市快闪活动等需要频繁转场又要快速展开营业的场合。车辆在运输状态下依靠牵引架与牵引车连接，驻停后通过四角可收放支腿将车身稳定支撑，减少单侧人员操作和设备放置带来的晃动。

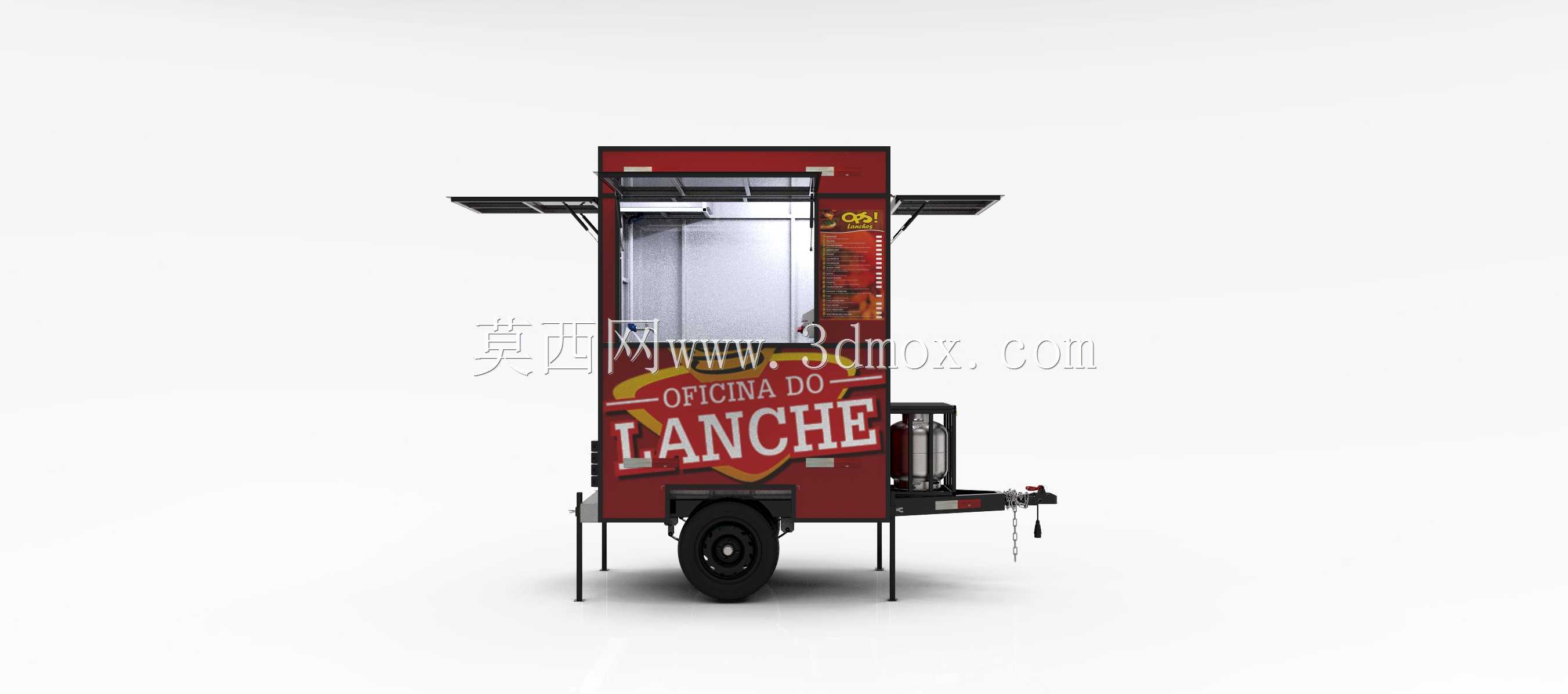

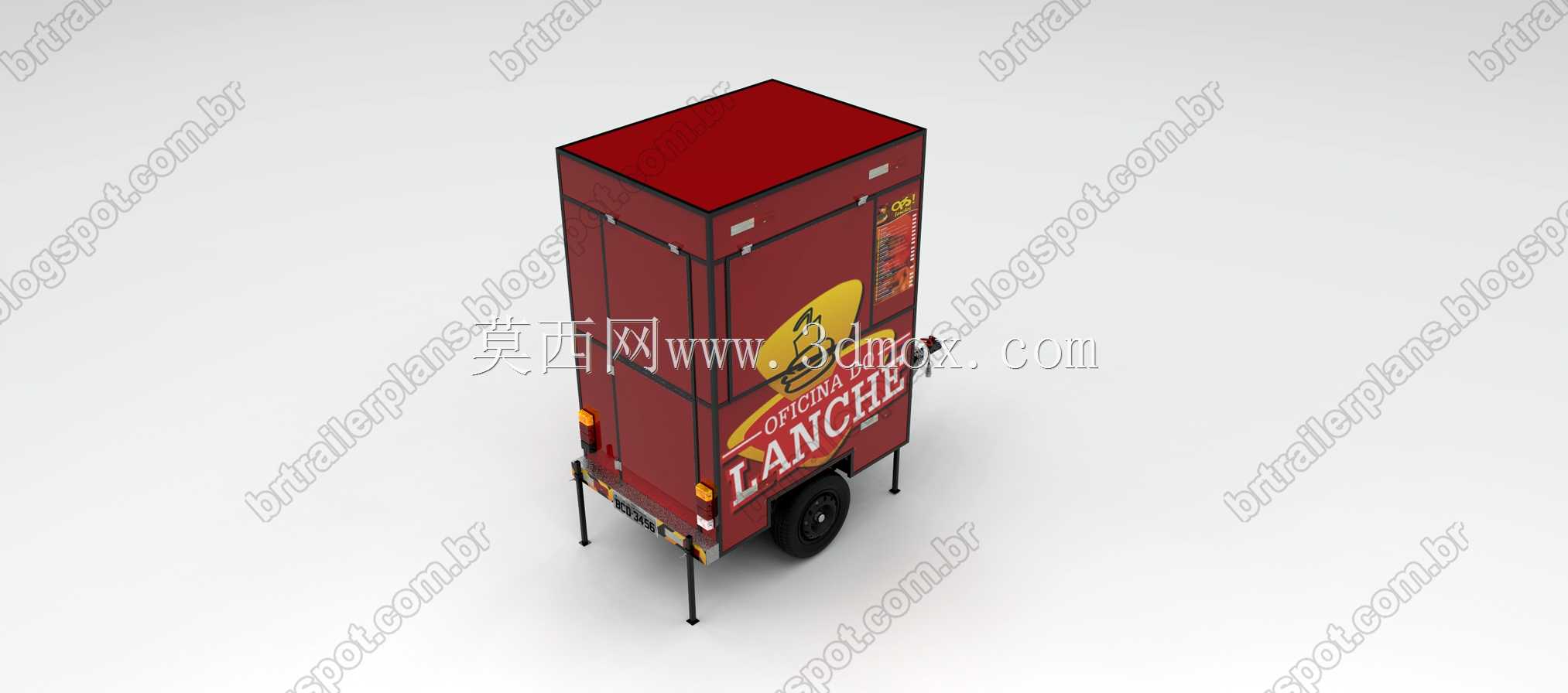

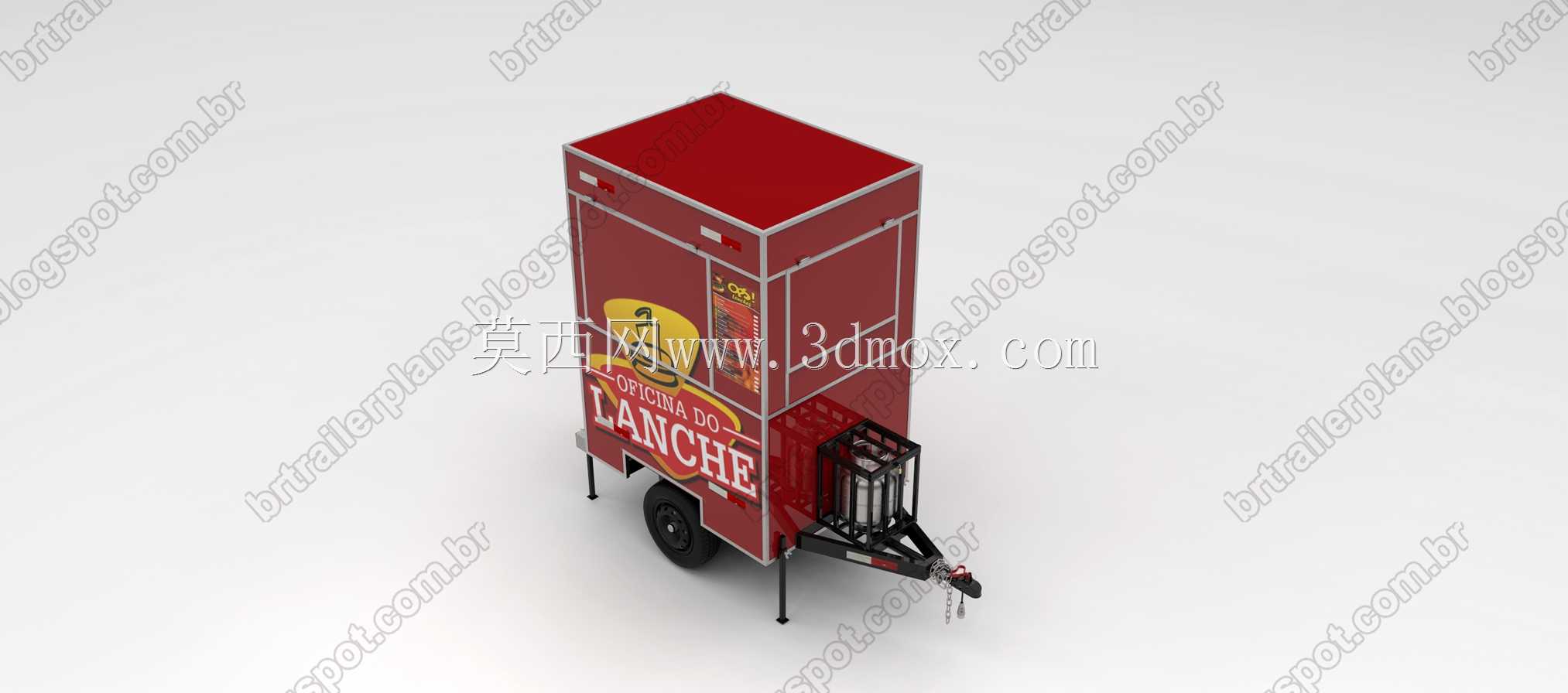

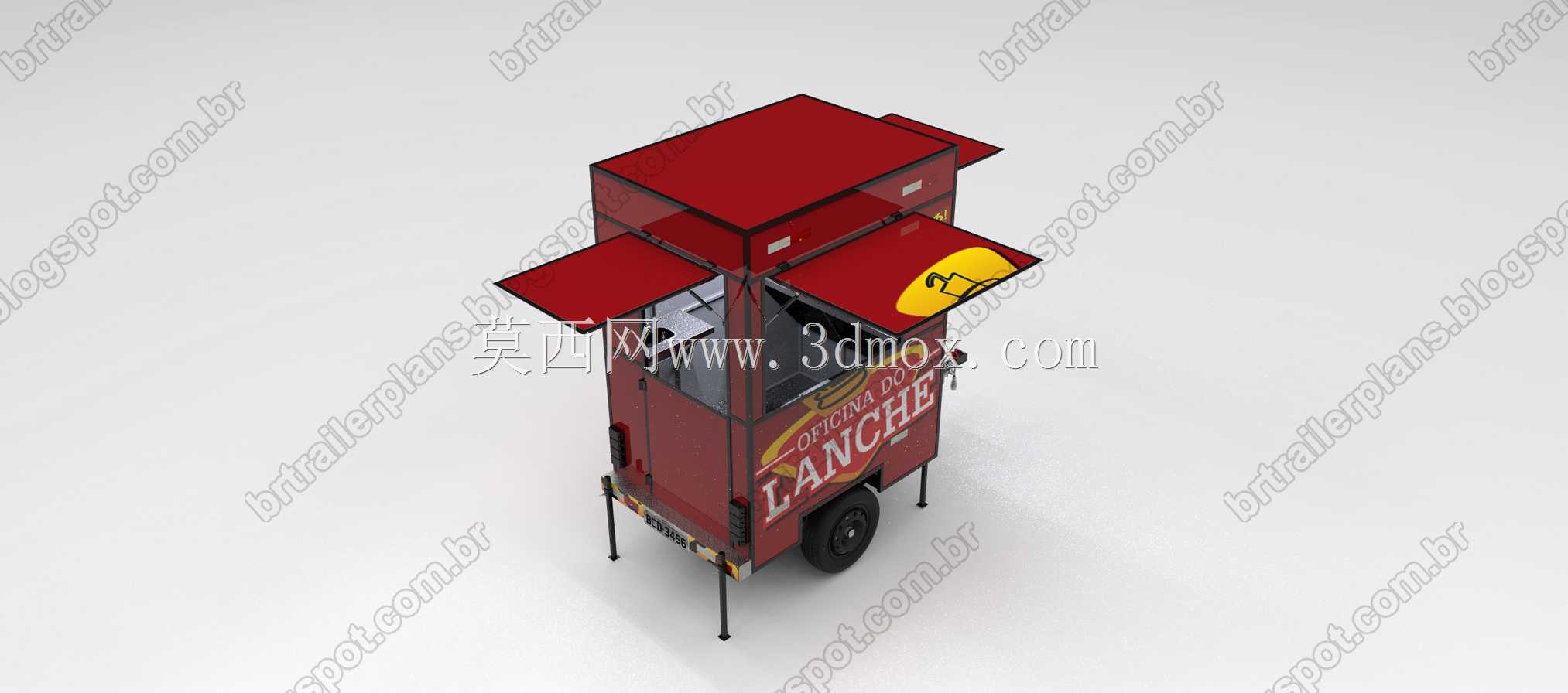

　　舱体外形以矩形钢骨架为基础，外侧覆盖红色装饰面板，正面设置大面积营业开口，内部预留不锈钢操作墙面和设备安装区。上翻式遮阳板向两侧展开后，可形成挡雨、遮阳和招牌展示的复合结构；翻板通过撑杆与舱体连接，收起时与外板齐平，运输过程中不会超出主要宽度边界。车身下部布置单只行走轮、牵引连接机构、安全链、尾灯及支撑腿，轮轴位置靠近整车重心后段，便于在拖行时保持合理的轴荷分配，驻停时也能通过支腿承担部分垂直载荷。

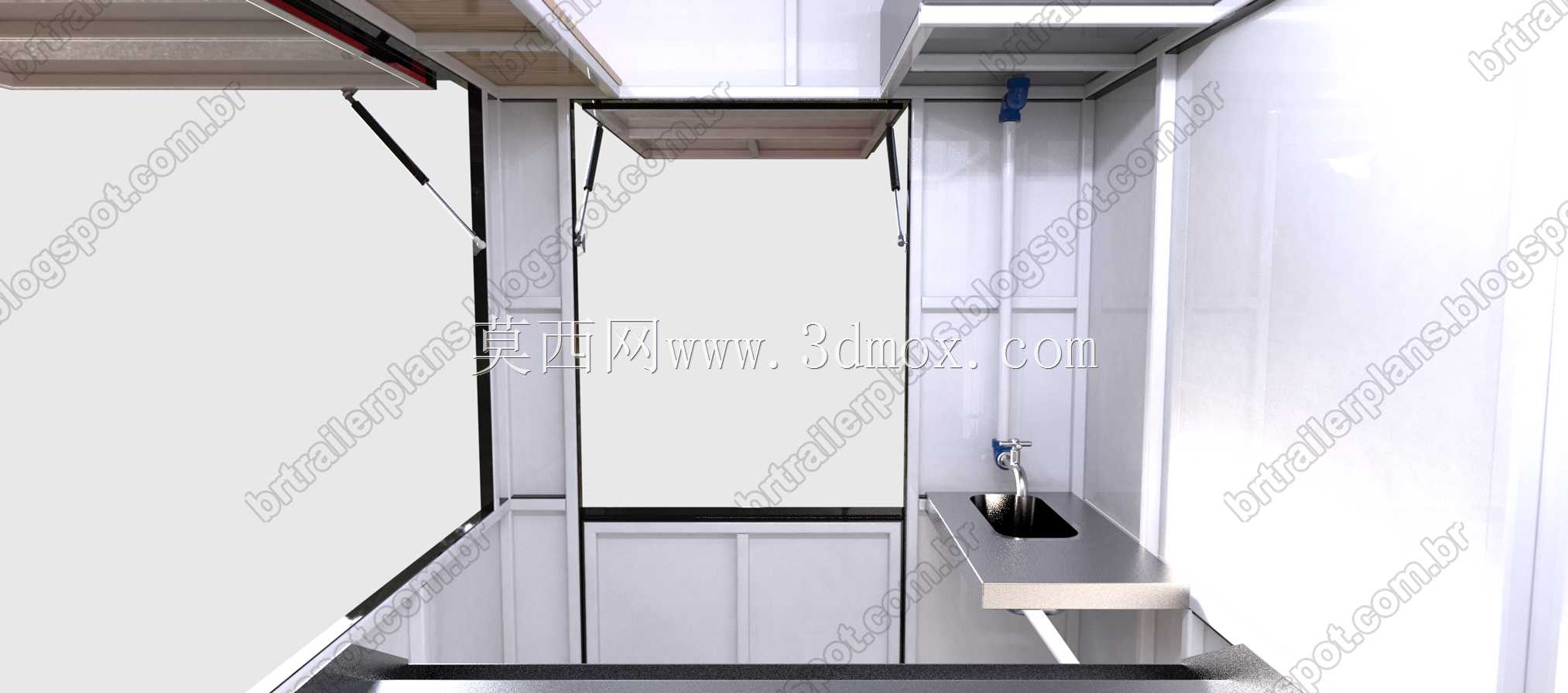

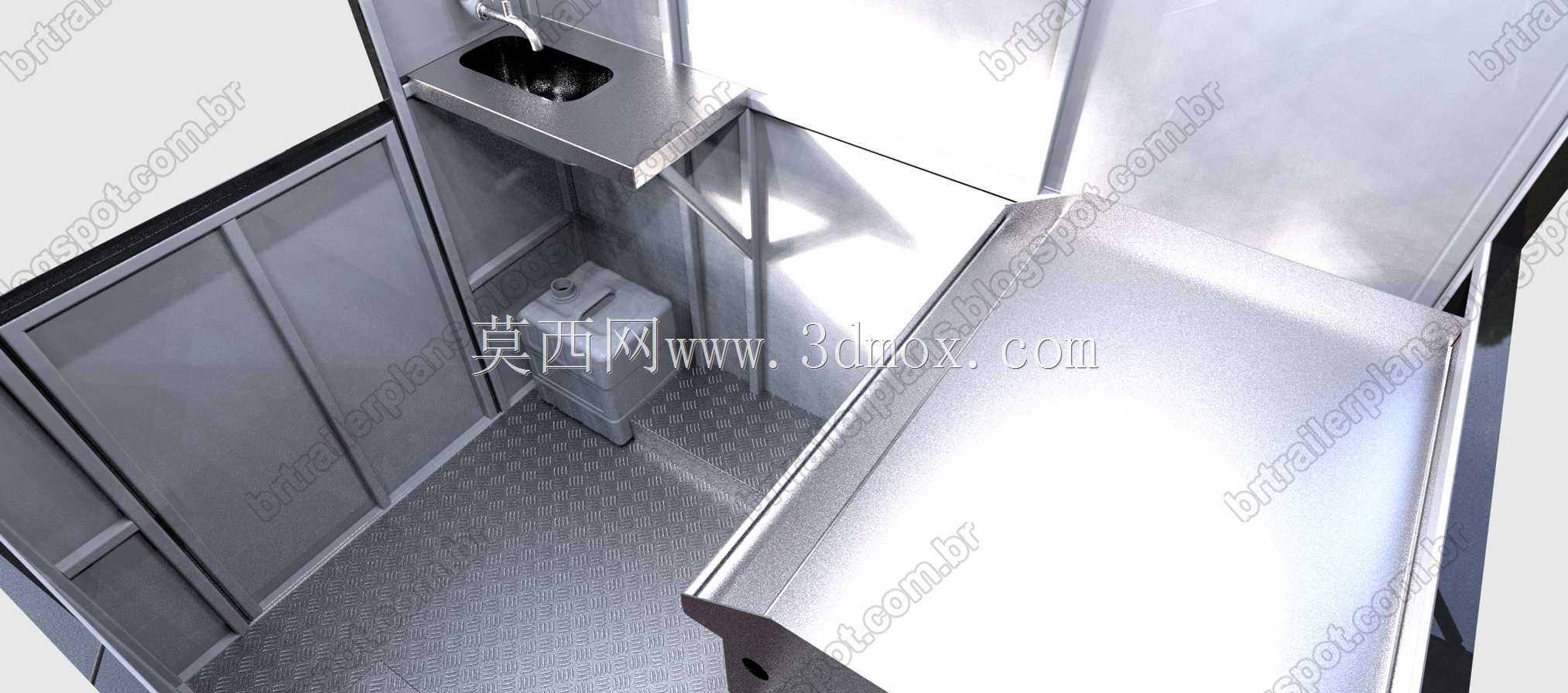

　　从结构思路看，设计重点不在于复杂传动，而在于售卖空间、拖挂通行和现场展开三者之间的平衡。舱内立面预留了烹饪设备、冷藏单元、储物格及管线的安装位置，操作人员站在开口内侧即可完成取料、制作、递餐和收款动作，顾客则在外侧窗口完成取餐，动线短且分区明确。侧壁广告区与品牌色面板结合，使车辆在停放状态下具备较高识别度，同时不需要额外搭建独立门头。

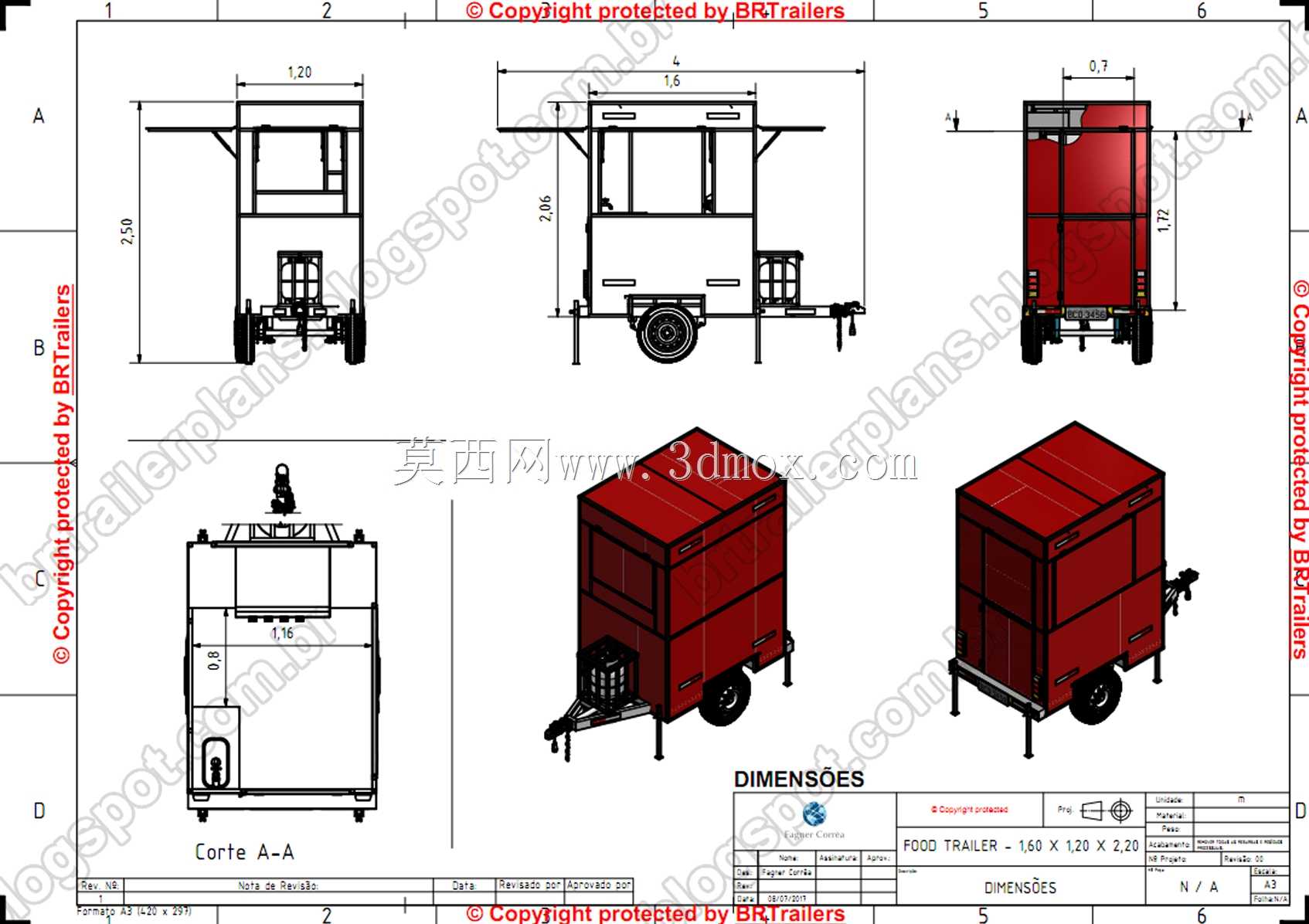

　　外形边界控制围绕道路拖行和摊位占地展开。舱体宽度需满足常规道路通行要求，展开遮阳板后营业覆盖范围向外增加，但该部分属于驻停状态，不影响行驶宽度；高度方向需保证操作人员在舱内直立作业，同时控制整车重心，避免拖行时侧风敏感性过大。牵引架长度、连接器高度和安全链悬挂位置需与拖挂节点匹配，支腿落地范围应略宽于舱体投影，以提高抗倾覆能力。

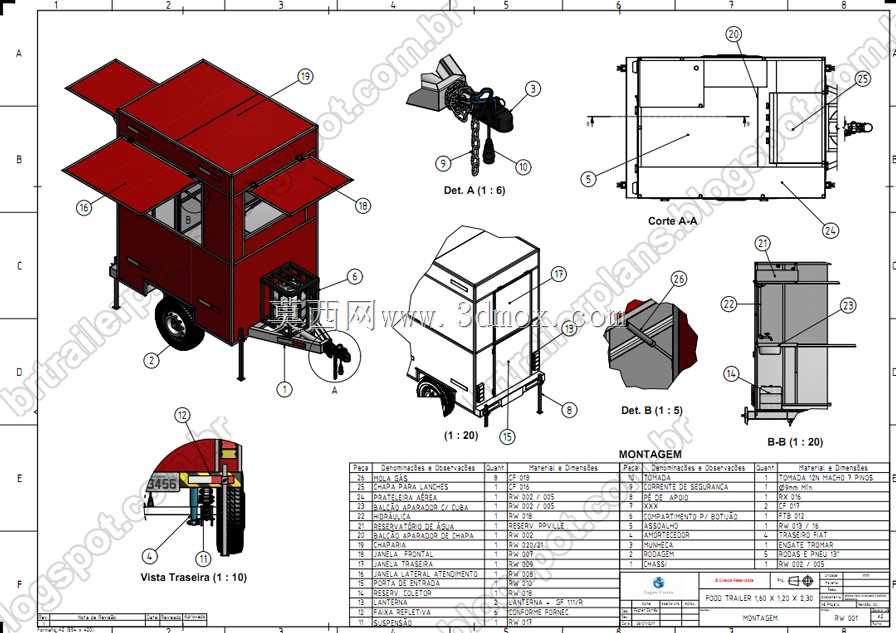

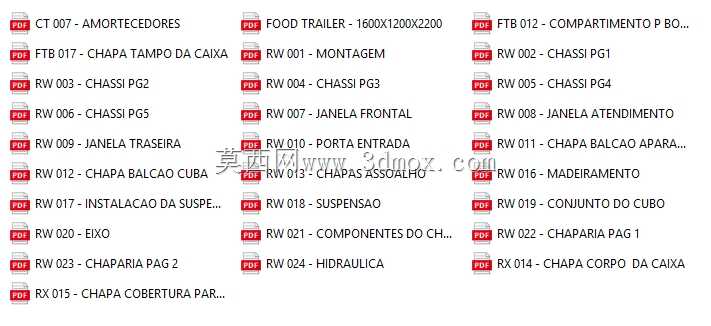

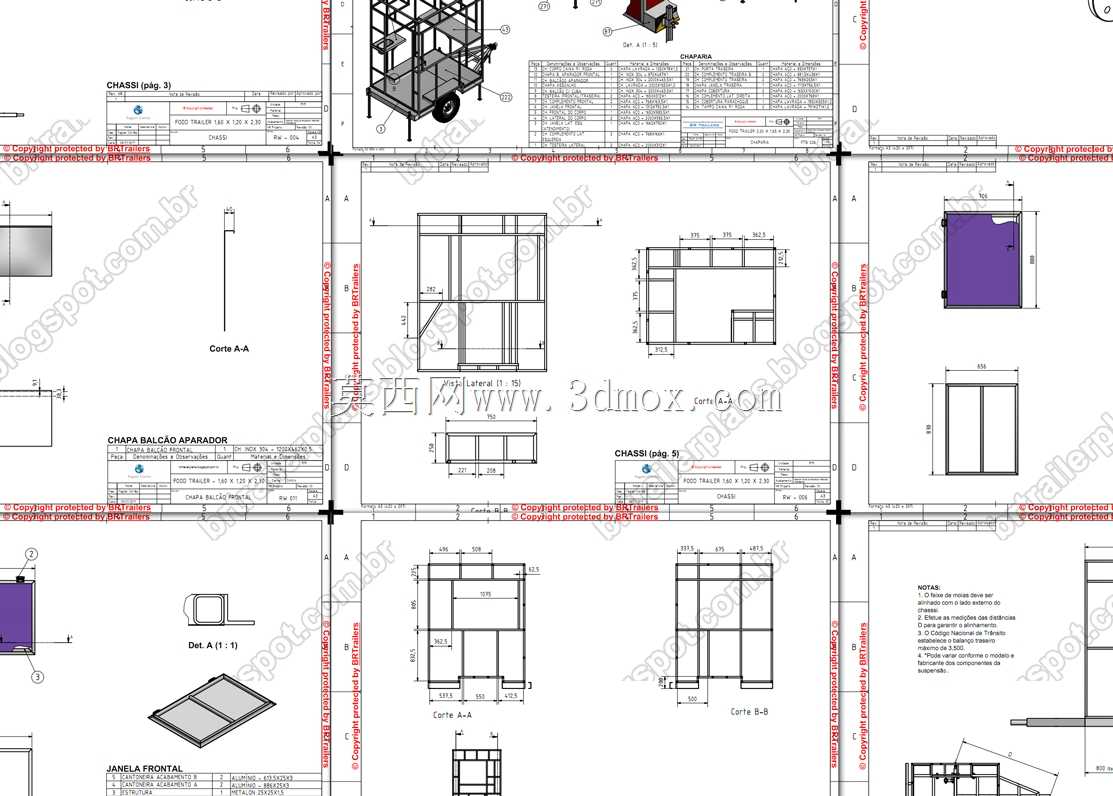

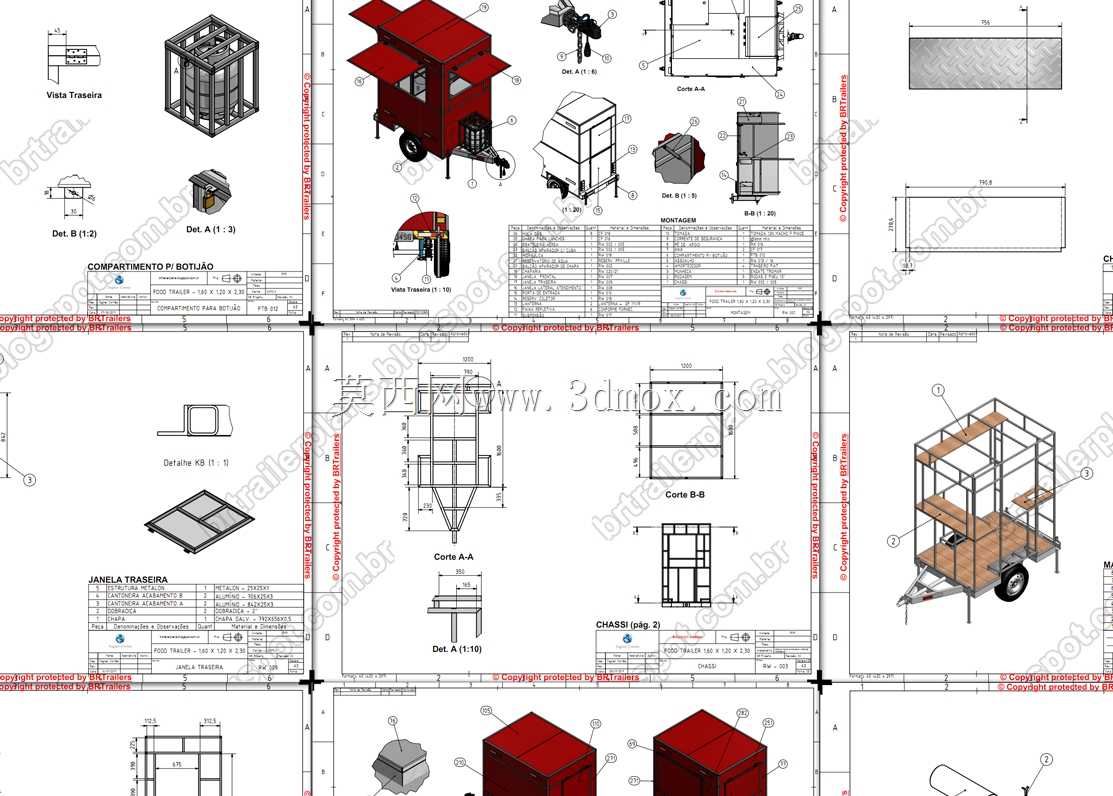

　　建模时可将整车拆分为底盘车架、轮轴轮胎、牵引机构、支腿组件、舱体骨架、外壁板、营业窗口、上翻遮阳板、内部操作墙和附属标识件分别处理。车架焊缝处、撑杆铰接点、支腿销轴和牵引连接区是受力校核的关键位置；舱体板件则需关注装配间隙、翻板开启角度以及密封边处理。该结构对小型流动餐饮装备开发、拖挂车厢改装和特许经营摊位标准化设计具有直接参考价值。
