五自由度步进驱动3D打印机械臂结构

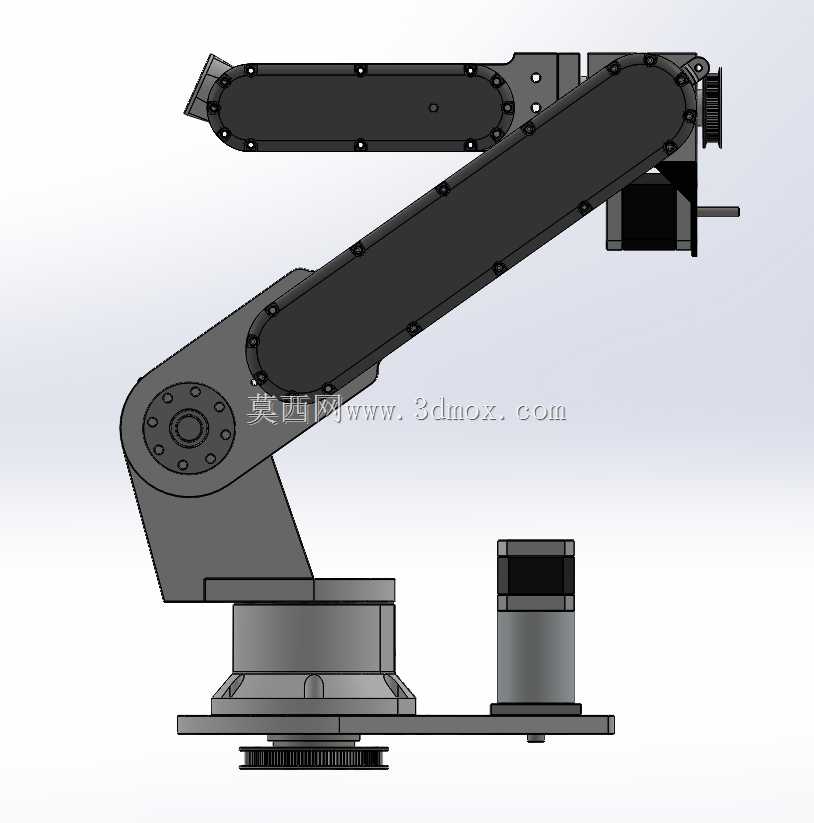

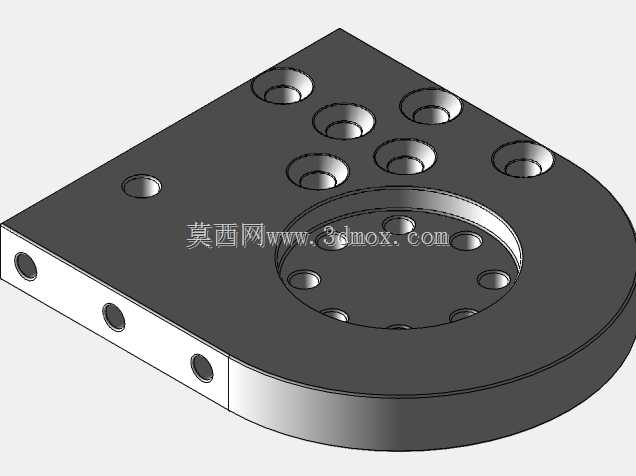

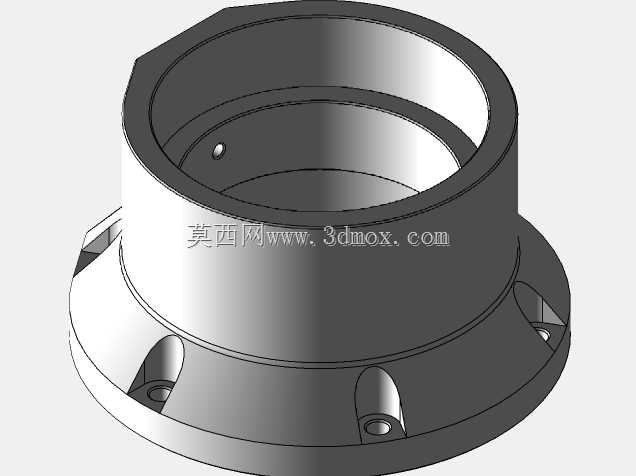

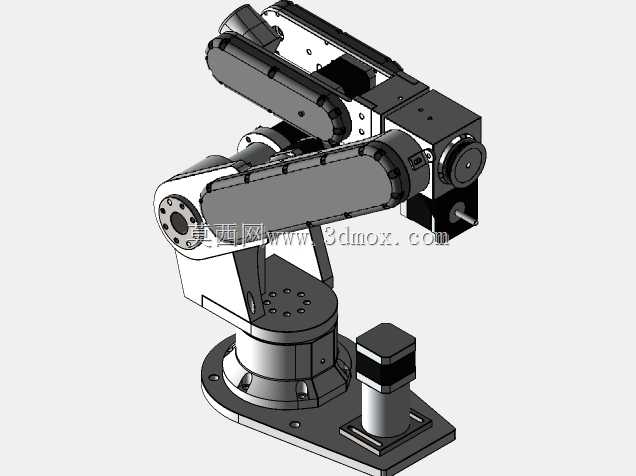

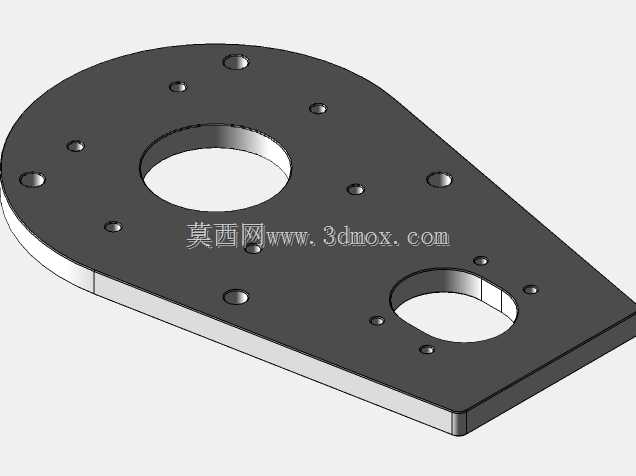

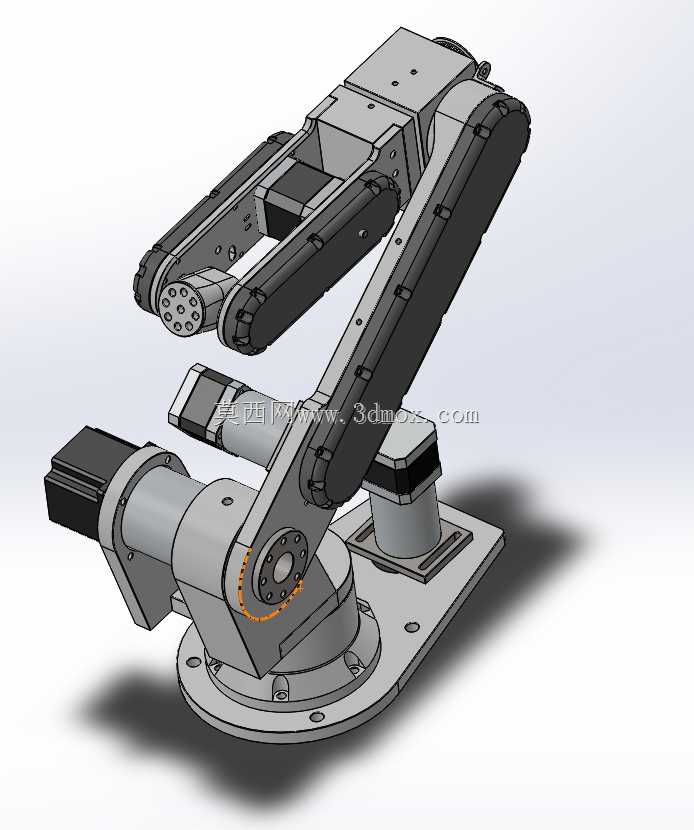

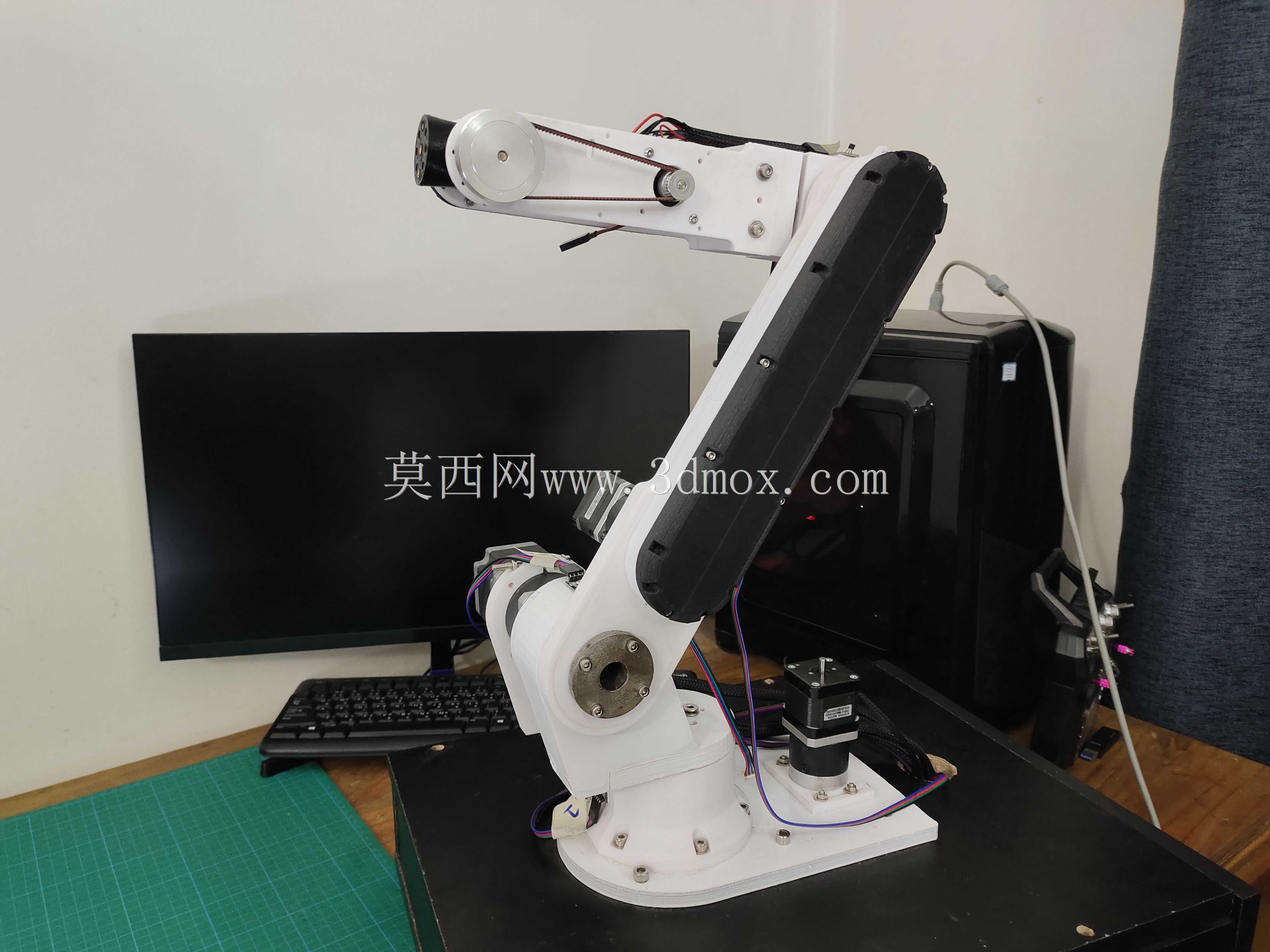

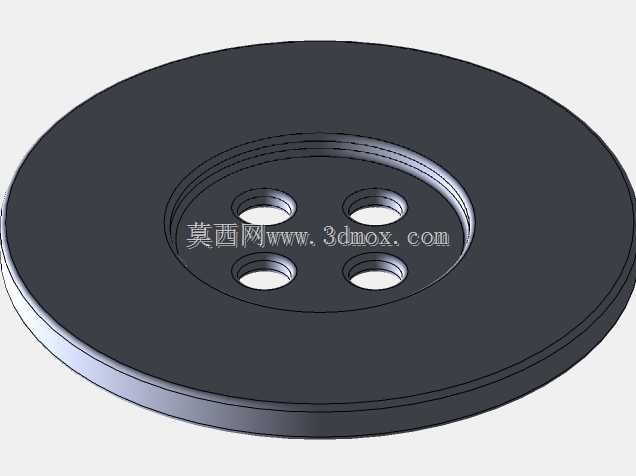

　　这套五自由度关节臂面向小型自动化工位、教学实验平台以及轻型搬运分拣场景，结构围绕桌面级安装空间展开。底座采用回转支承形式承担整机偏转载荷，底部法兰预留安装孔位，可固定在铝型材工作台或钢制机架上；腰部回转轴线与大臂俯仰轴线正交布置，使末端在常用作业半径内保持较好的可达性。臂体采用串联开式链布局，肩部、肘部和腕部依次传递运动，腕部设置两个正交转动关节，能够完成姿态调整，适合在有限空间内执行取放、定位、示教和简单装配动作。

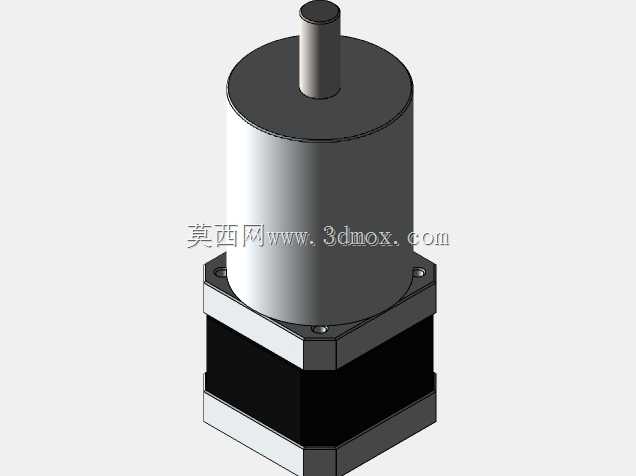

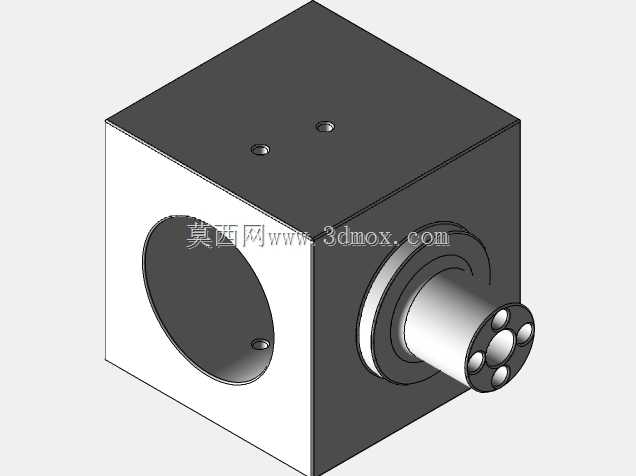

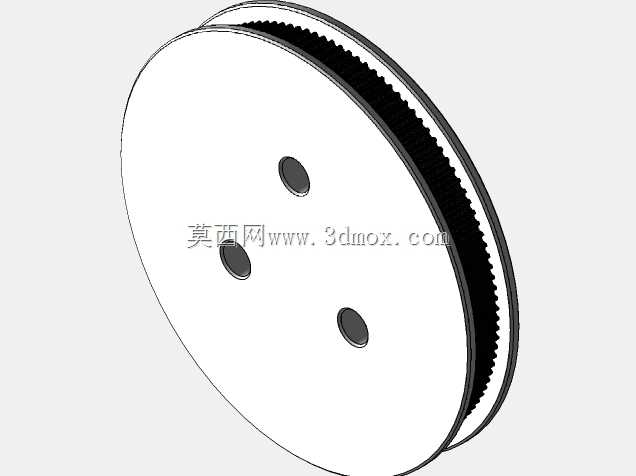

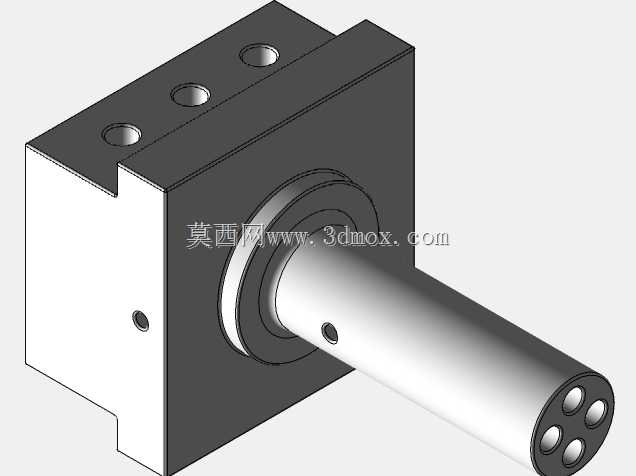

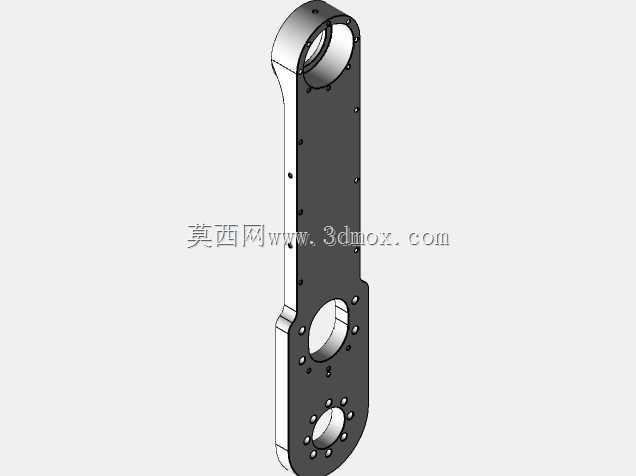

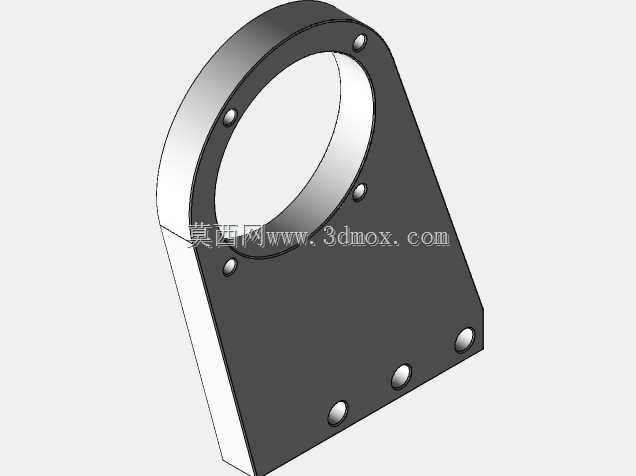

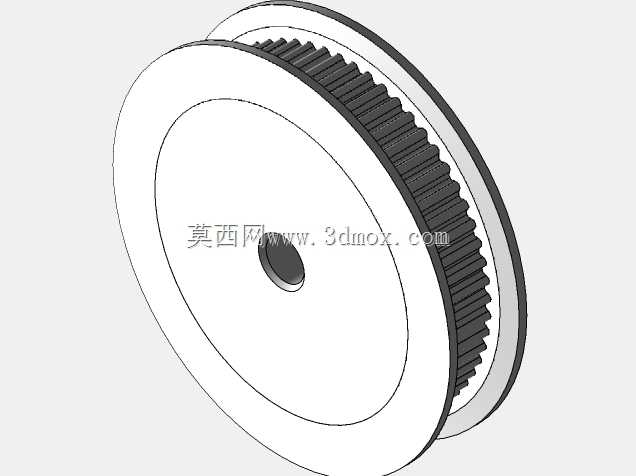

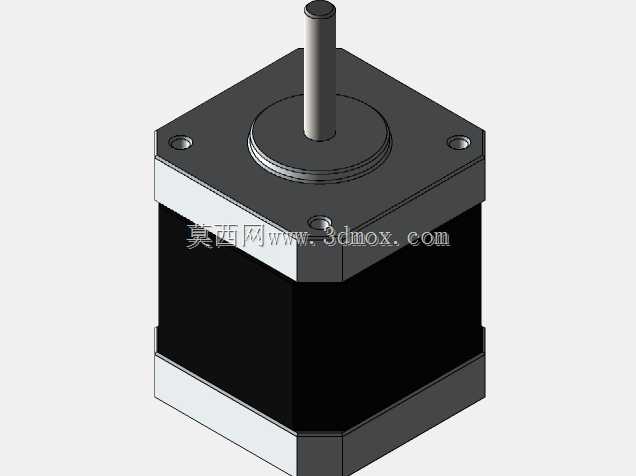

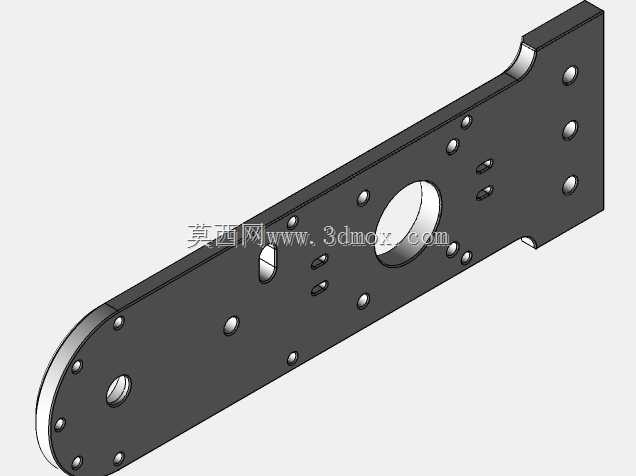

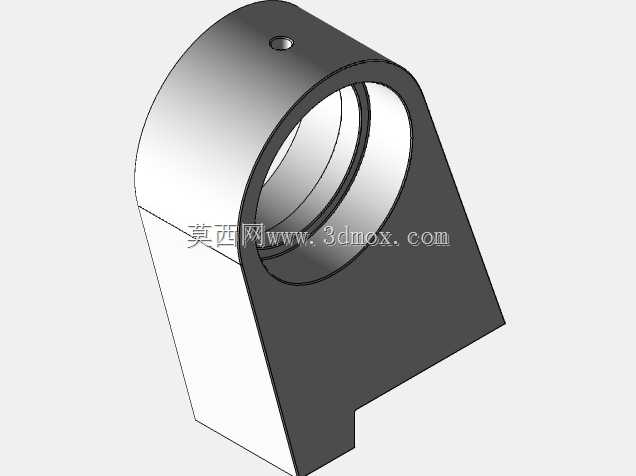

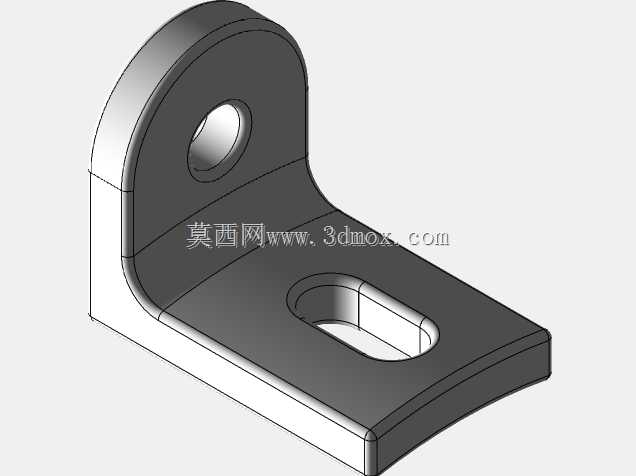

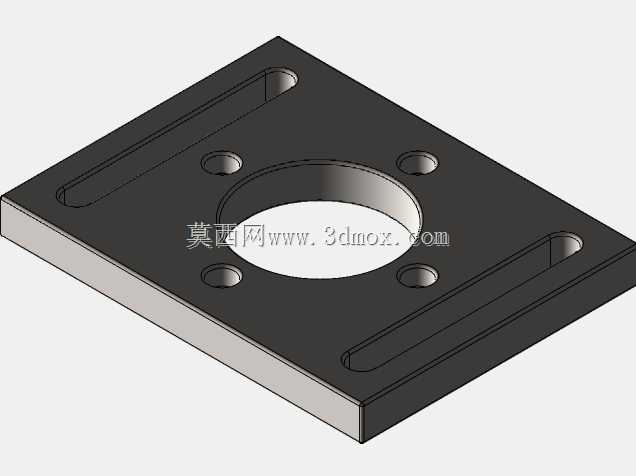

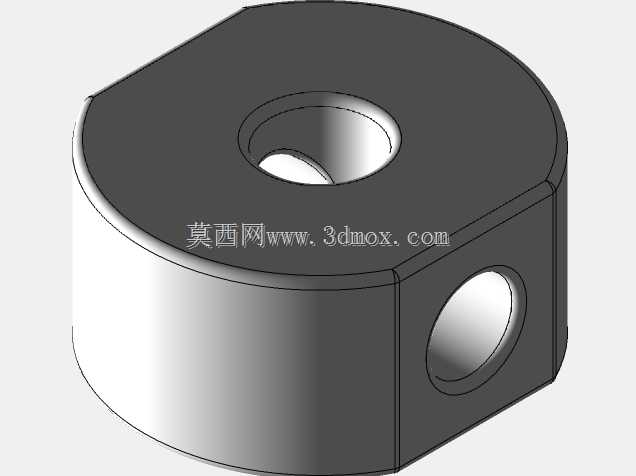

　　设计上没有沿用高负载铸造臂的厚重箱体，而是针对增材制造工艺拆分零件。大臂、小臂和关节支座多采用板件与壳体组合，壁厚、加强筋和螺栓连接位置都围绕打印成型方向考虑，减少大跨度悬垂结构，同时保留电机安装腔、走线槽和传感器固定面。关节处使用步进电机作为动力源，并在相应位置配置霍尔效应传感器支架，便于回零、位置检测和运动限位。电机与关节输出端之间通过连接件传递扭矩，装配时可根据实际负载调整紧固件预紧，维修时也能单独拆换臂段。

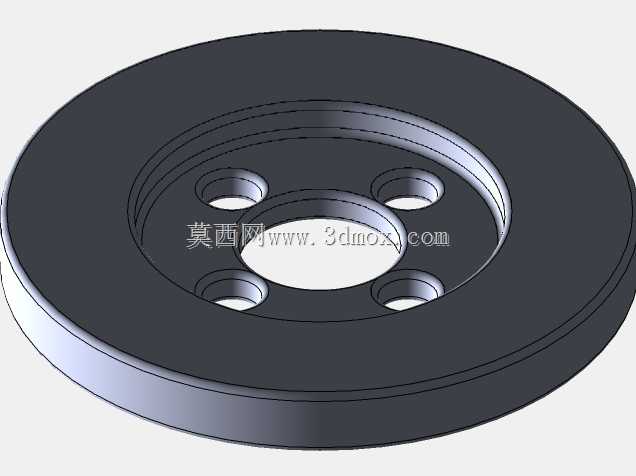

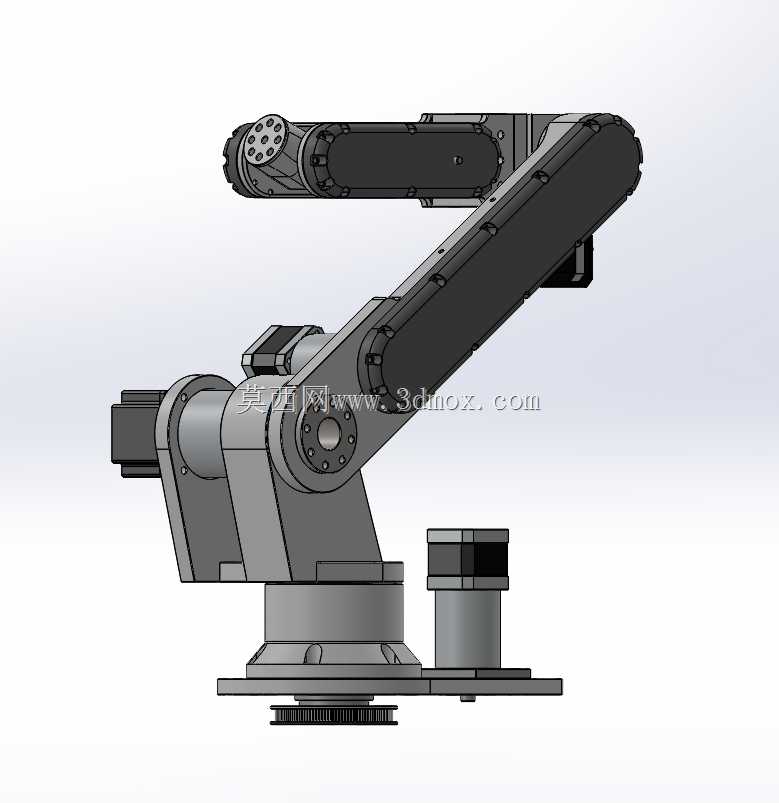

　　从安装边界看，整机底部占地集中在底座法兰范围内，竖直方向的高度随大臂俯仰角度变化；小臂完全伸展时，末端向前伸出，后方需要预留腰部线缆和电机维护空间。若布置在流水线旁，应保证底座周围无固定障碍物，并在臂体最大扫掠范围外设置防护。底座下方可见传动与紧固结构，适合工程人员在建模阶段检查干涉、规划线缆弯曲半径以及校核连接孔位置。

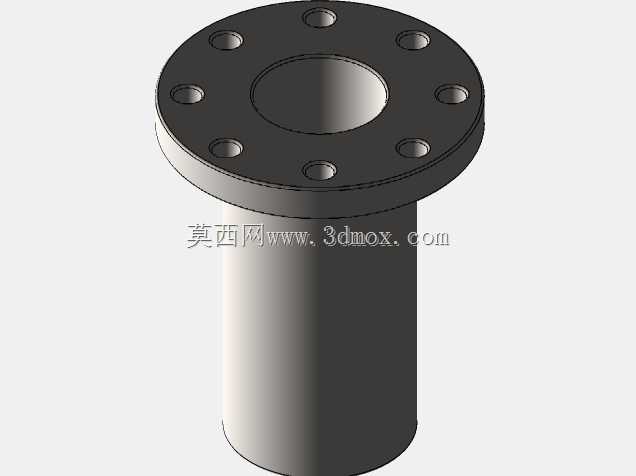

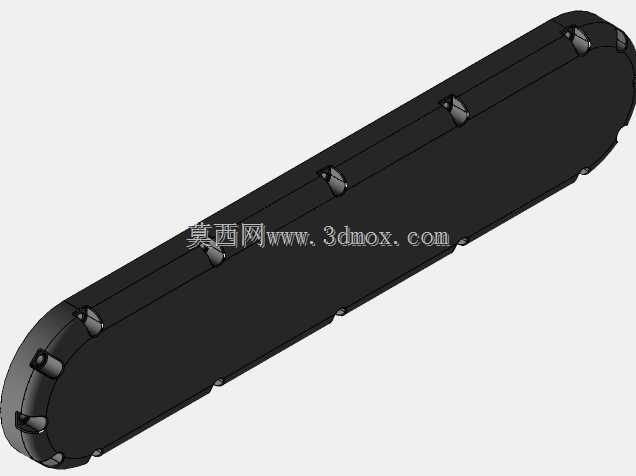

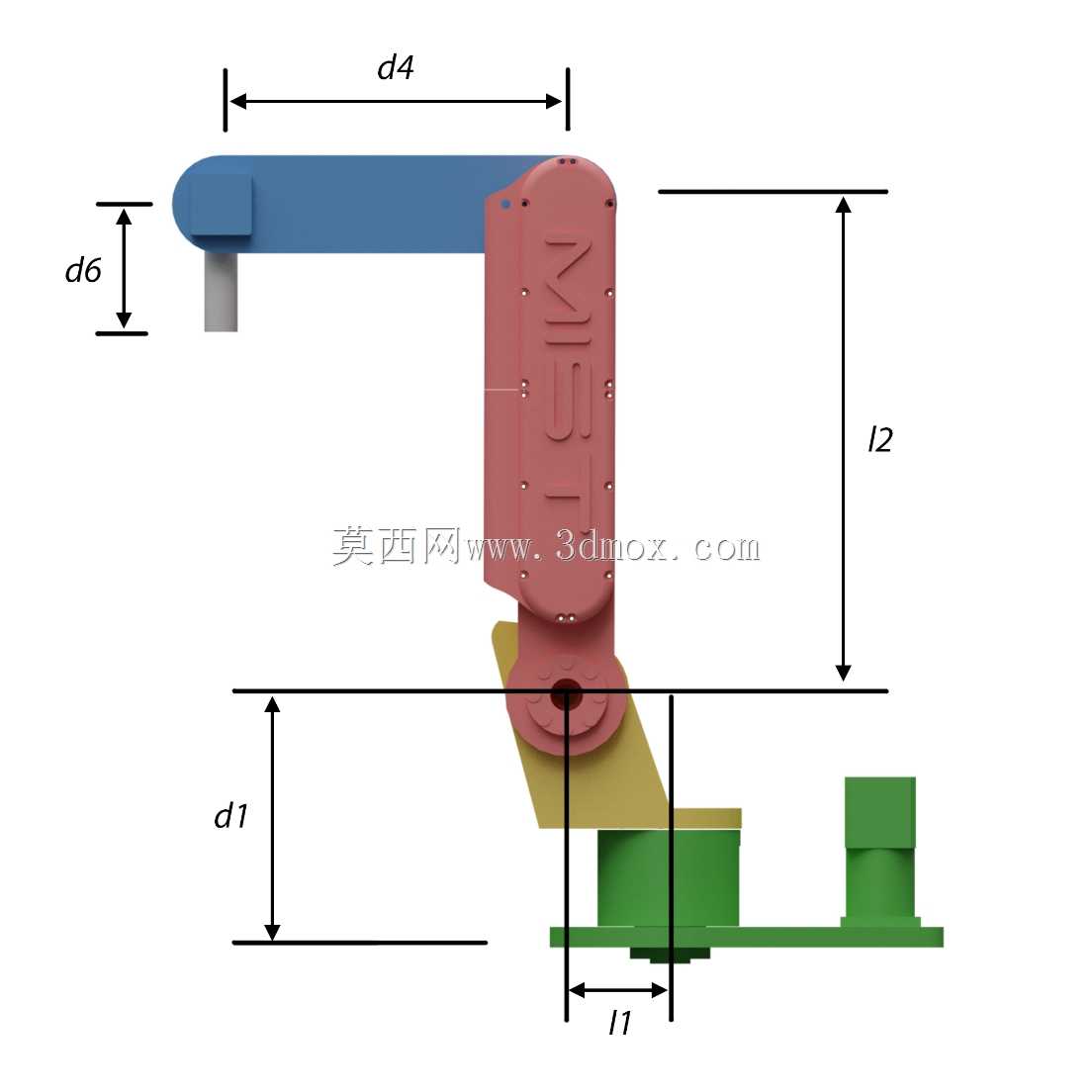

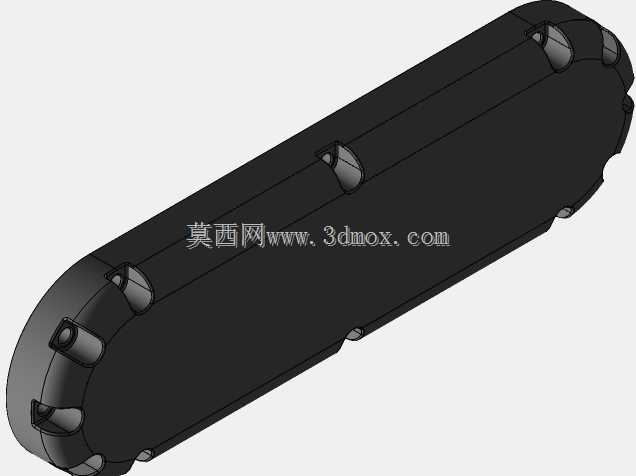

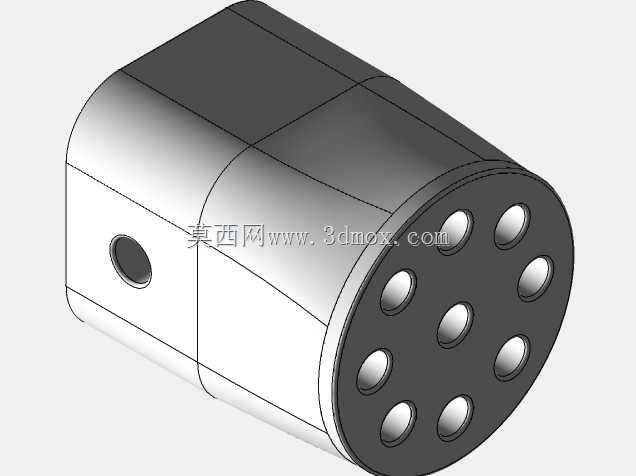

　　模型的实用价值在于把机械原理、加工工艺和控制接口放在同一套结构中呈现。臂杆外形以直线和圆弧过渡为主，黑色盖板与灰色承力件区分明确，既方便识别外观罩壳和受力构件，也利于在三维环境中做装配层级管理。关节端面保留了螺栓阵列、轴套和定位凸台，腕部法兰可扩展夹爪、吸盘或工具快换装置。对于结构设计人员，可据此分析串联机器人的杆长比例、关节限位和末端工作空间；对于设备选型人员，可评估轻型机械臂在桌面自动化、实训平台和小批量产线中的布置方式；对于建模从业者，则可参考其面向打印制造的拆分逻辑，把复杂关节总成转化为可制造、可装配、可维护的机械结构。
