双指联动式机器人夹持机械臂

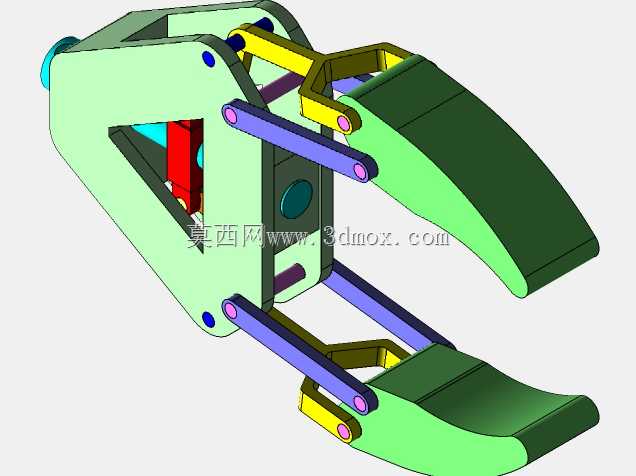

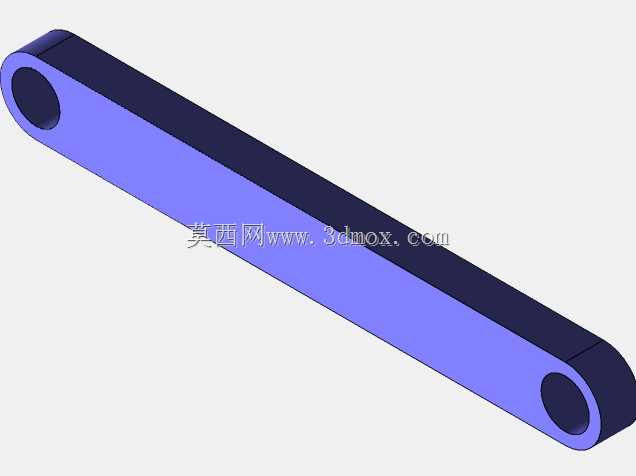

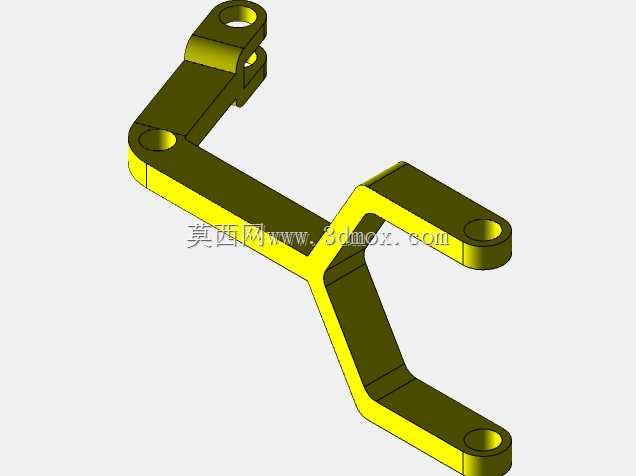

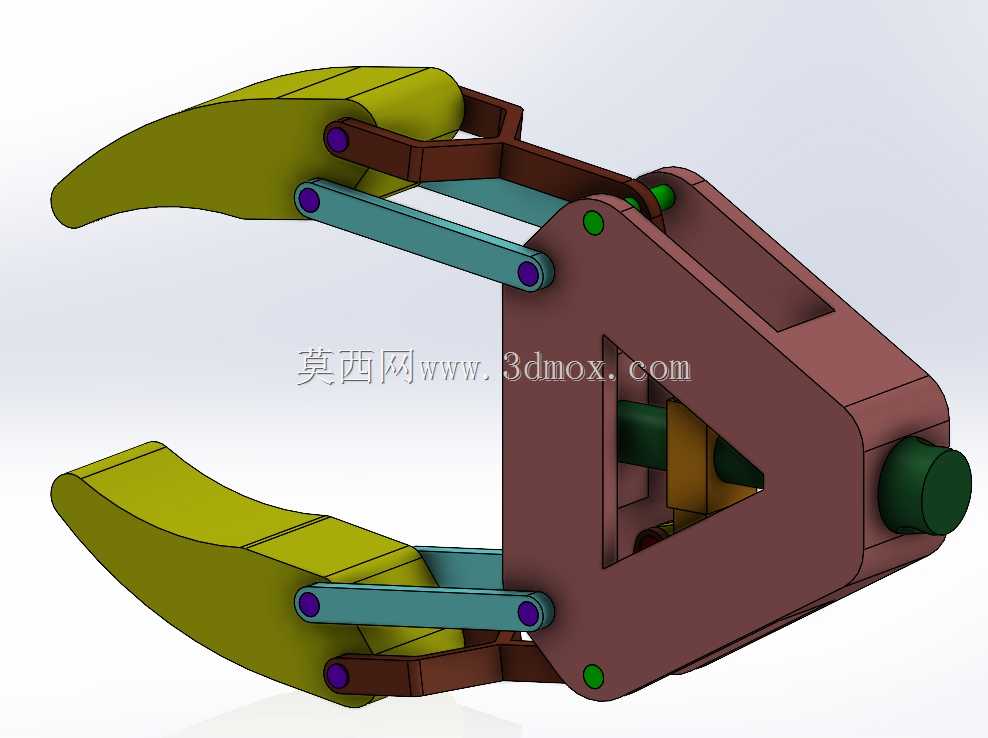

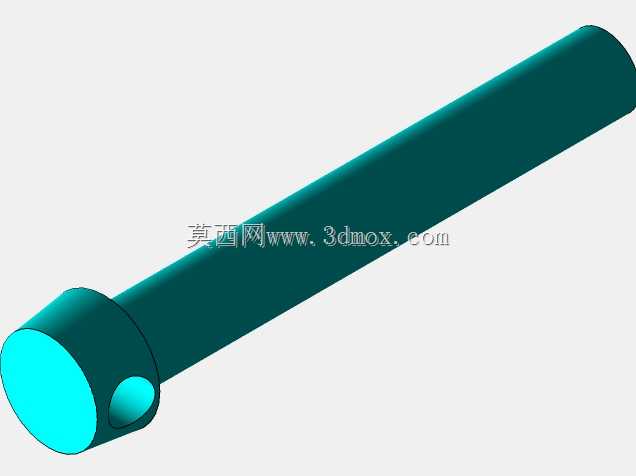

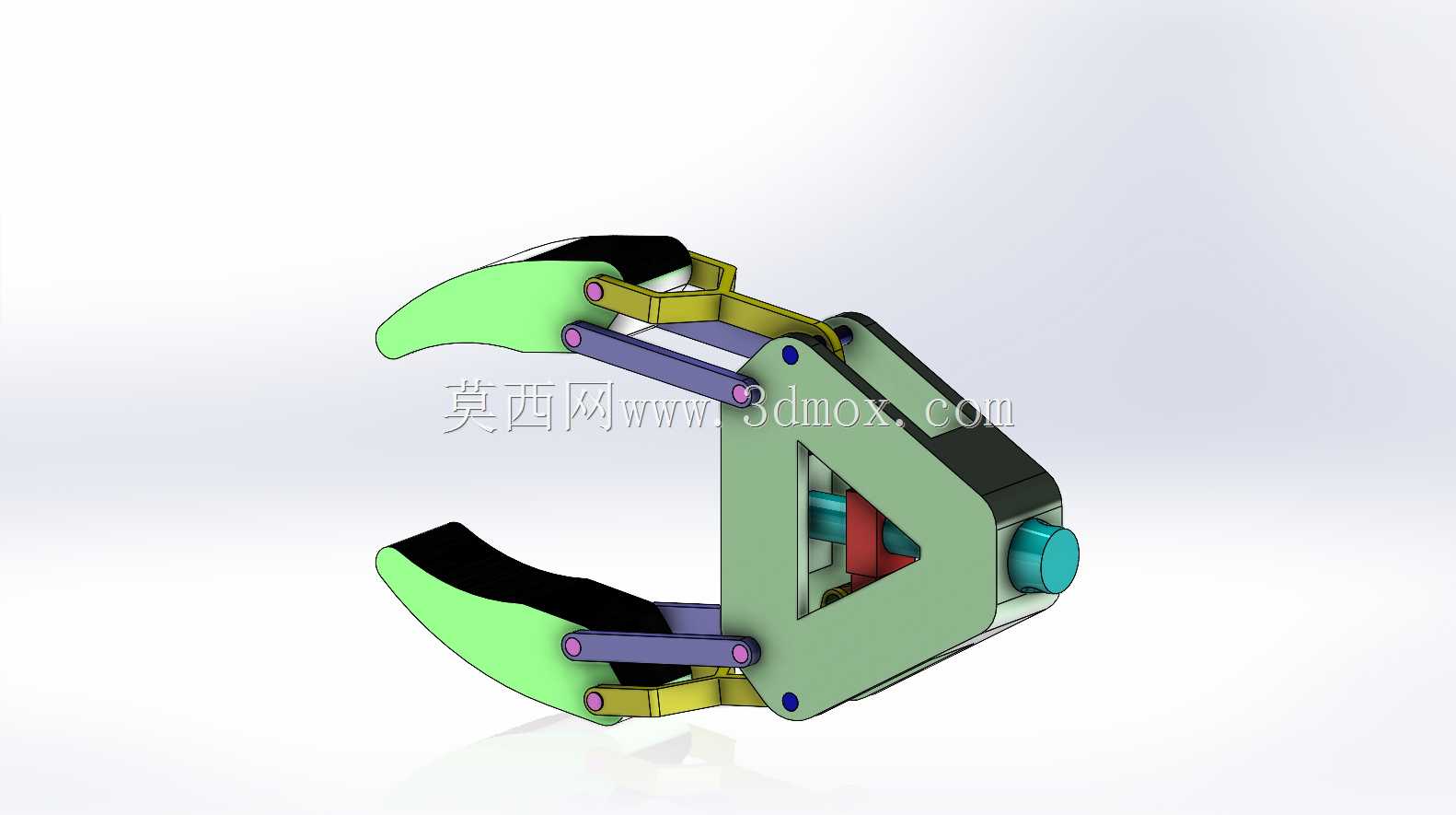

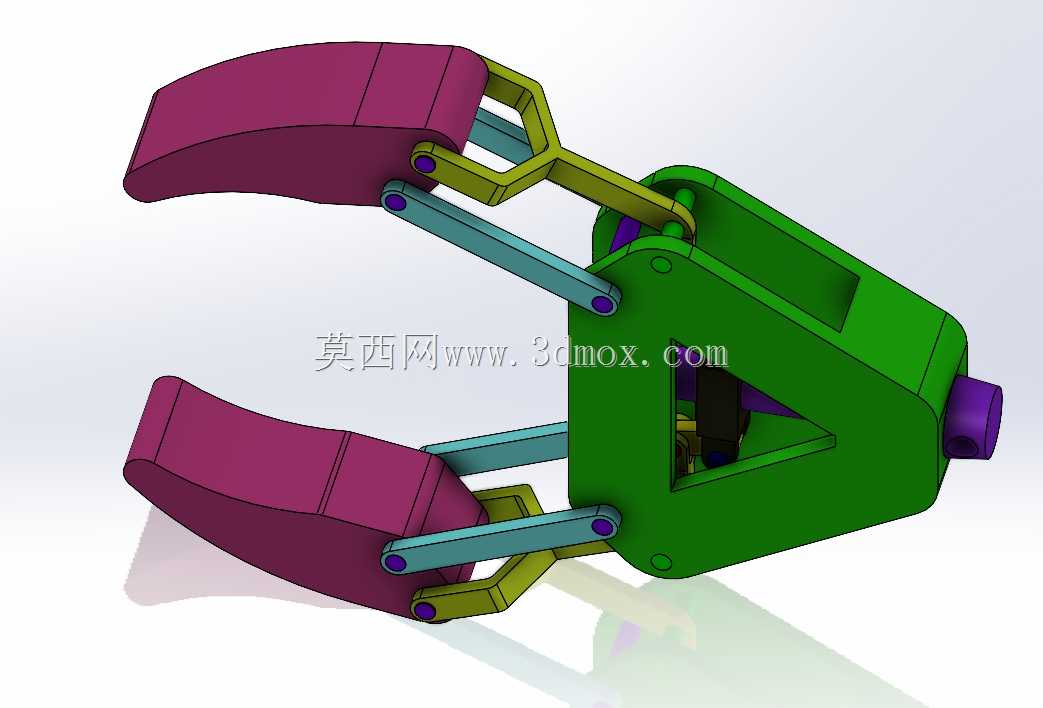

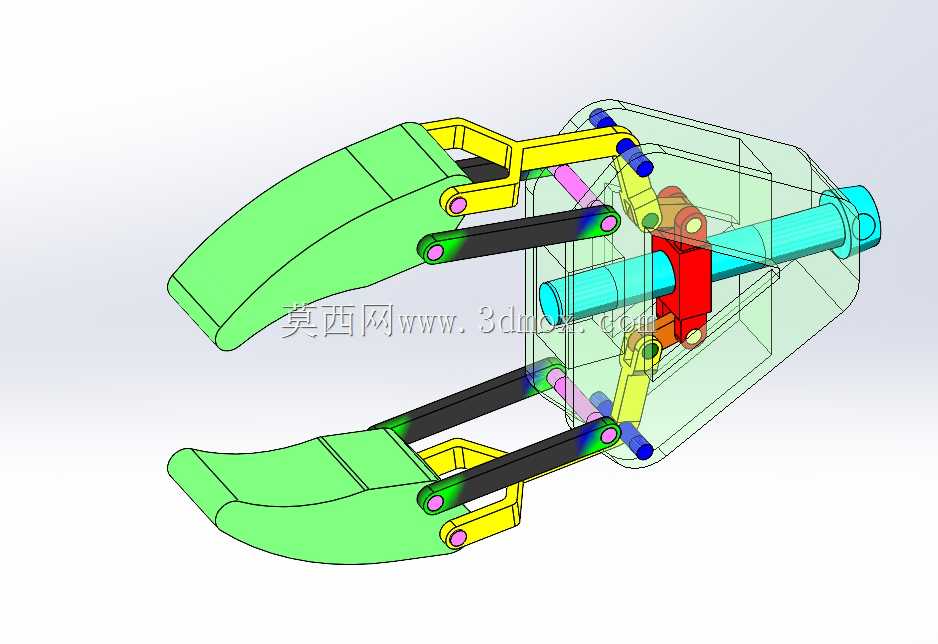

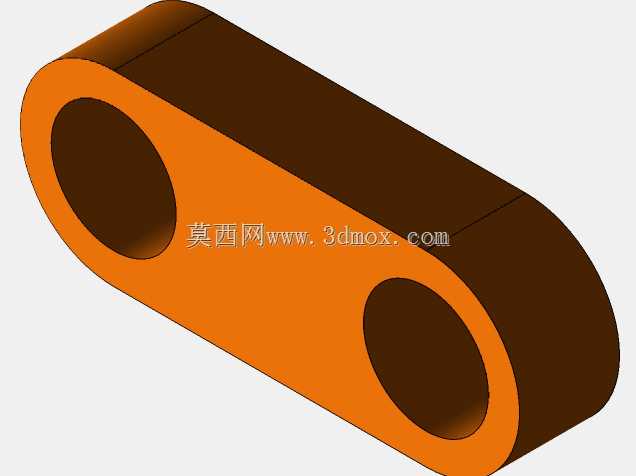

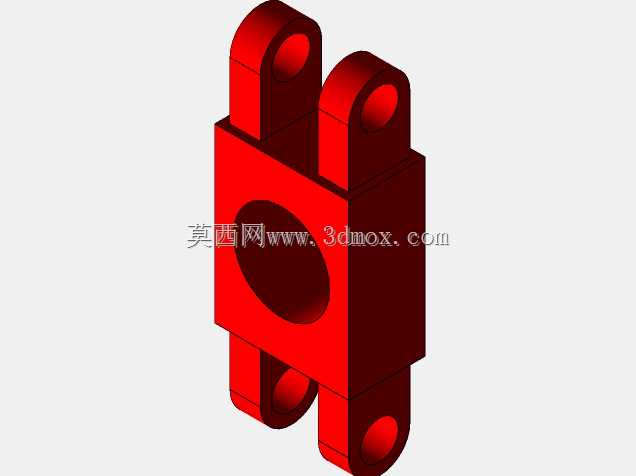

　　这套双指夹持执行机构面向工业自动化末端抓取场景，常见于小型工件上下料、工位转运、装配定位以及机床辅机上下料环节，用来替代人工完成重复性取放动作。整体结构以中心推杆作为动力输入，推杆沿轴向移动时，通过中部红色滑块带动两侧黄色摆杆，再经黑色连杆把直线位移传递到绿色夹指，使两根夹指同步绕铰接点摆动，实现开合夹持。该连杆布局的优势在于左右运动链对称，夹指闭合轨迹一致，抓取中心不易偏移；在推杆行程有限的情况下，可通过摆杆和连杆的铰点位置放大夹指开口，兼顾夹持范围与输出力。

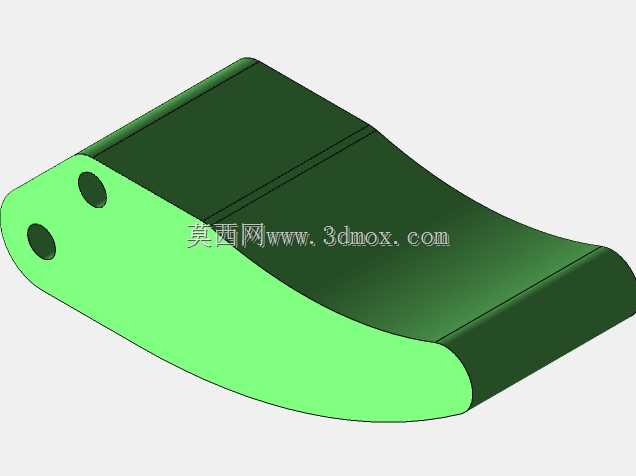

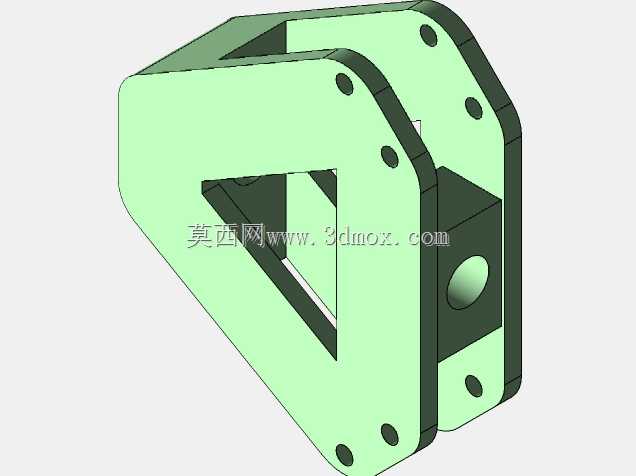

　　从设计思路看，机构把驱动、传动和手指集成在半透明壳体内，外部仅需接入轴向推拉动力即可工作。中部滑块与两侧摆杆构成力传递核心，销轴铰接处需要保证同轴度和转动间隙，否则长期往复动作后会出现夹指不同步或卡滞。绿色夹指采用弧形包覆外形，指端接触面较长，适合夹持圆柱件、棒料或外形规则的小型零件；若更换指面形状，也可适配方块件、盘类件等不同毛坯。壳体后端预留推杆伸出与驱动连接边界，前端为手指摆动空间，安装时应在夹指全开和全闭位置分别校核外围干涉，尤其要留出手指外侧张开余量。

　　结构尺寸方面，模型沿推杆轴线形成狭长布置，径向轮廓主要由壳体和摆杆运动包络决定，适合安装在空间紧凑的机器人腕部或直线滑台末端。装配边界需重点关注三类位置：一是后端推杆与气缸、电缸或液压缸的连接接口，需保证推力方向与壳体轴线重合；二是壳体侧面的固定孔位，安装面应承受夹持反力，避免仅靠推杆悬置受力；三是前端手指闭合后的最小通过尺寸，工件进入方向不能与摆杆运动轨迹冲突。

　　工程应用中，这类夹持器的夹持力取决于输入推力、连杆角位和铰点力臂。夹指接近闭合时，连杆趋于稳定传力状态，适合保持工件；设计时应避免在机构死点附近长期承载，以免销轴承受异常侧向力。模型中各零件颜色区分明确，透明壳体可直观检查内部滑块、摆杆、连杆和销轴的装配关系，便于进行运动仿真、干涉检查和铰点寿命评估。对于需要改造的设计者，可在指端增加防滑垫、定位槽或柔性衬垫，也可调整连杆长度以改变开口角和夹紧行程，从而适配不同质量、形状和表面要求的工件。
