哈里森航海精密计时机械钟结构

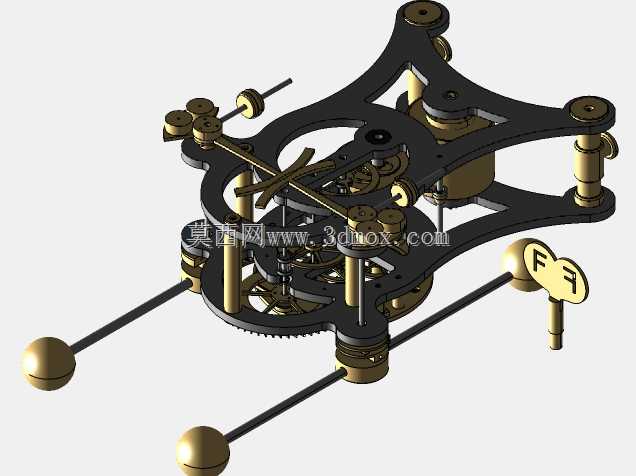

　　这套精密机械计时装置的三维结构完整还原了哈里森航海钟的核心传动与调速逻辑，整套机构以多层镂空铸铜支架作为承载基体，所有传动齿轮、枢轴、配重摆杆、擒纵组件均沿支架预设的定位孔位逐层装配，整体布局充分考虑了航海场景下船体持续颠簸、倾角变化对计时精度的干扰，没有采用普通落地钟依赖重力垂直指向的单摆结构，而是通过两根对称向外延伸的配重摆杆配合差动式擒纵调速机构，抵消船体横摇、纵摇带来的外力扰动，在远洋航行无可靠地标授时的场景下，为航海经度测算提供稳定的秒级时间基准。

　　从结构设计思路来看，支架采用三角放射式镂空构型，在保证整体刚性、避免传动过程中支架形变导致齿轮啮合侧隙波动的前提下，尽可能削减非承载区域的材料厚度，降低整套机构的整体自重，所有立柱枢轴的安装端面都预留了同轴度定位台阶，装配时无需额外工装找正即可保证各层齿轮轴的平行度公差控制在0.02mm以内，避免长期运行后出现齿轮偏磨、卡滞的问题。外露的两根长摆杆末端配置球形配重，配重的质心位置沿摆杆轴向预留了微调螺纹段，实际装配调试时可以通过旋动配重改变摆杆的转动惯量，进而微调振荡周期，抵消加工误差、环境温度变化带来的计时偏差。

　　安装边界方面，整套机构的核心承载支架轮廓控制在300mm见方的区域内，两根摆杆完全伸展后横向总跨度约420mm，摆杆运动行程范围内无其他突出零部件干涉，底部三根支撑立柱的安装孔位呈等边三角形分布，可直接固定在航海计时仪器的木质减震底座上，底座与船体舱壁之间通常还会加装万向悬挂支架，进一步隔离船体振动传递。装置内部的传动链从原动发条盒输出动力，经多级减速齿轮组将动力均匀传递至擒纵调速机构，齿轮模数统一选取0.3至0.5区间，齿形经过渐开线修形，啮合侧隙控制在0.01mm至0.03mm，既保证传动过程无回差空程，又不会因侧隙过小出现低温下润滑脂粘度上升导致的传动卡阻。

　　这类精密计时结构的建模过程需要重点核对所有齿轮的啮合中心距、擒纵叉与擒纵轮的配合相位、摆杆配重的动平衡参数，每一处枢轴的配合公差都要对应实际钟表机械的装配工艺要求，既可以作为精密机械传动教学的演示样例，也能为小型化抗干扰计时仪器的结构开发提供参考，还原过程中保留了所有零部件的装配逻辑，运动部件的活动间隙完全符合实际机械钟的运行需求，不存在静态建模中常见的运动干涉、轴孔错位问题。
