直径十四毫米直柄麻花钻结构

　　直柄麻花钻是金属切削加工中最常见的孔加工刀具之一，这一结构围绕直径14mm的钻孔规格展开，适用于普通钻床、铣床、加工中心以及带钻夹头的工装设备。实际生产里，它常承担碳钢、合金钢、铸铁及有色金属零件上的通孔、盲孔加工，也可用于预制孔的扩削前工序。刀具后部采用圆柱直柄，夹持边界简单，依靠钻夹头三爪均匀抱紧即可传递扭矩；这种柄部形式对安装空间要求较低，换刀时不需要复杂的拉紧机构，因此在小批量维修、夹具底板钻孔、机架连接板加工和教学实训场景中使用频繁。

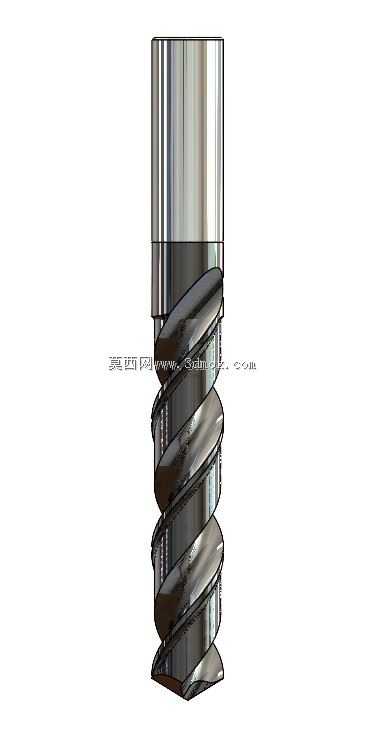

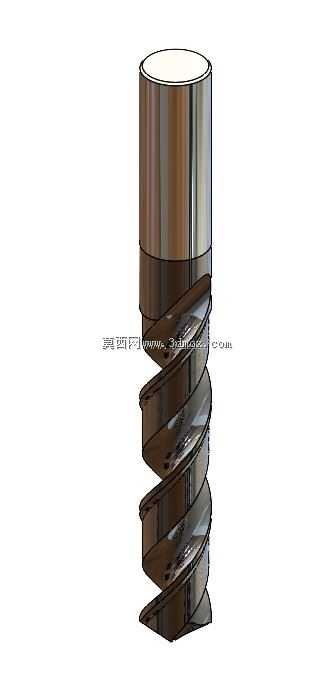

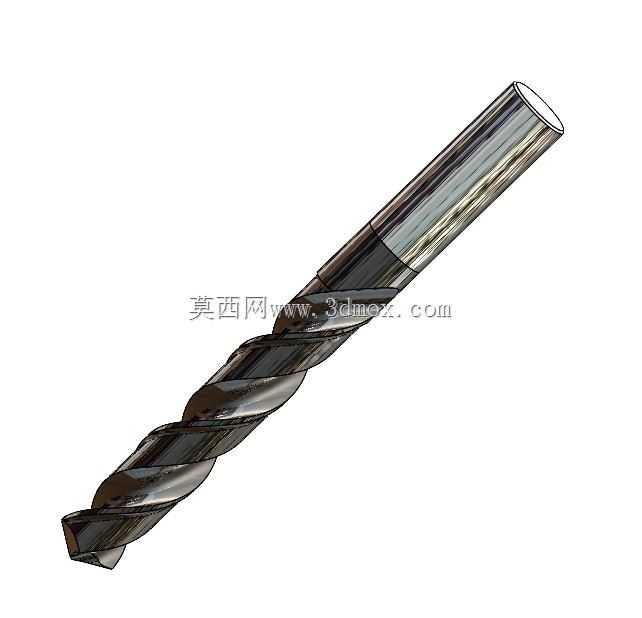

　　模型的工作部分由两条螺旋容屑槽形成主切削刃，端部横刃参与定心和初始切入。槽型沿刀体连续延伸，使切屑能够顺着螺旋方向向外排出，避免深孔加工过程中切屑堵塞在孔壁与刀具之间。设计时需要兼顾刃带、钻芯厚度和槽底过渡：刃带与已加工孔壁接触，起到导向和修光作用；钻芯提供刚性，越靠近柄部越厚，可抵抗进给时的弯曲与扭转变形；槽底圆角则减少应力集中，降低热处理和重磨过程中出现裂纹的风险。

　　从外形尺寸看，14mm直径决定了切削刃的回转边界，也对应标准钻夹头的夹持范围。直柄外径小于工作直径，装夹时柄部伸入夹头的长度需要足够，以保证扭矩传递稳定；同时钻头悬伸不宜过长，否则在横向切削力作用下容易产生孔口偏斜。刀尖角、后角和螺旋角共同影响切削状态：顶角决定切入时的轴向抗力和定心稳定性，后角减少后刀面与孔底摩擦，螺旋角则影响排屑顺畅程度和刃口强度。针对不同材料，这些角度通常需要在锋利性与强度之间取舍。

　　在设备布局中，钻头属于末端执行刀具，其安装轴线应与工件表面保持垂直，进给方向沿主轴中心线推进。若用于数控设备，三维结构可用于检查刀具与夹具、压板、工件轮廓之间的干涉，也能辅助设定安全高度和啄钻循环。对于手工钻削工况，模型还能帮助理解横刃修磨、主切削刃对称性以及刃带导向对孔径精度的影响。两条主切削刃若长度或角度不一致，会导致孔径扩大、轴线偏移和振动加剧，因此结构建模保留了螺旋槽、刃口、端部锥面和直柄过渡区，便于工程人员观察刀具几何关系。

　　该钻头的功能边界集中在实体材料上的旋转切削，不承担螺纹成型、精密镗孔或端面铣削任务。使用时通常先根据工件材料选择转速和进给，再通过中心孔或定位冲眼改善入钻位置。排屑、冷却和夹持刚性是保证孔质量的关键：连续切屑应及时离开切削区，切削液可降低刀尖温度并改善表面质量，夹头同轴度则直接影响孔壁粗糙度。整体结构简洁却包含典型孔加工刀具的核心几何特征，适合作为机床加工工艺验证、刀具库搭建、工装干涉检查和切削原理分析的数字样件。
