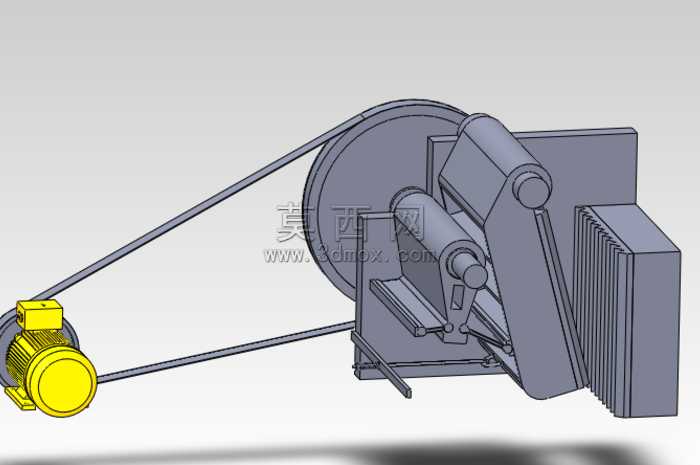

皮带传动颚式破碎机构三维设计

本作品为带传动驱动的颚式破碎机构三维建模成果，建模过程中先梳理机构的运动逻辑：以异步电动机作为动力输入源，通过三角带轮传动副将动力传递至主轴，主轴带动偏心曲柄结构转动，再通过肘板连杆驱动动颚做周期性的往复摆动，实现对物料的挤压破碎动作。建模阶段严格遵循机械设计的尺寸比例规范，先完成各核心零件的单独建模：电机部分还原了散热筋、接线盒、输出轴端的细节特征，带轮部分绘制了标准的V型带槽结构，传动皮带采用柔性件建模方式匹配带轮的包角参数，机架部分采用焊接钢结构的建模逻辑，还原了侧板、加强筋、定颚安装座的结构特征，动颚部分绘制了颚板安装槽、肘板支撑座、轴孔配合位的细节，肘板、偏心轴、轴承座等传动零件均按照通用机械零件的标准参数构建，保证各零件间的装配约束符合实际机械装配要求。装配阶段采用自下而上的装配逻辑，先完成电机与机架的固定装配，再依次装配主动带轮、从动带轮、传动皮带，随后完成主轴、偏心套、动颚、肘板、调整座、弹簧拉杆等零件的装配，添加符合实际运动逻辑的配合约束：带轮与轴的同轴配合、轴承与轴的旋转配合、肘板与支撑座的铰接配合、动颚与机架的摆动配合，确保机构可实现预设的简单摆动运动。材质与渲染阶段，为不同零件匹配对应材质：电机外壳采用铸铁哑光材质，带轮采用灰铸铁材质，传动皮带采用黑色橡胶材质，机架采用焊接钢材的氧化发黑材质，动颚、肘板等受力零件采用铸钢材质，定颚与动颚的颚板采用高锰钢耐磨材质，渲染时采用柔和的工业环境光，突出各零件的结构轮廓与装配关系，清晰展现机构的传动路径与工作原理。设计过程中重点验证了曲柄摇杆机构的极位夹角，确保动颚的行程符合破碎作业的需求，同时预留了排料口的调整结构位置，还原了颚式破碎机的核心功能特征，虽为初期练习项目，但完整覆盖了带传动、连杆机构、机架支撑等破碎设备的核心结构模块，清晰展现了简摆颚式破碎机的运动逻辑与结构组成。
