水泥厂熟料粉磨生产工艺成套设备

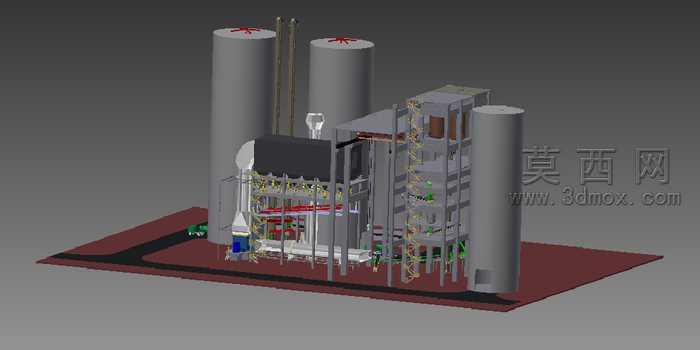

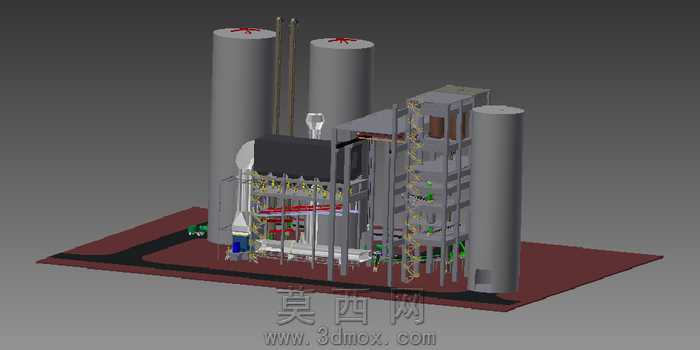

本套三维模型为水泥生产环节核心的熟料粉磨单元成套设备，采用Autodesk Inventor完成全参数化建模与装配校验，完整还原了熟料粉磨工段的整体布局与设备构成。建模过程中严格遵循水泥粉磨工艺的实际生产流程，对原料储仓、进料输送机构、粉磨主机、选粉分级装置、成品输送结构、配套钢构操作平台、爬梯护栏、管线排布等所有部件进行1:1等比例构建，每一处连接结构、支撑点位都经过装配干涉校验，确保各部件的装配关系完全符合实际工程安装逻辑。材质渲染阶段，针对不同设备部件的物理属性匹配对应材质：储料仓采用哑光金属灰钢材材质，还原工业厚钢板焊接的厚重质感；操作平台与基座采用暗红色防锈地坪漆材质，模拟工业厂区生产区域的地面涂装效果；输送管线、爬梯护栏分别匹配镀锌金属、防滑钢材的材质参数，通过调整粗糙度、反光度参数，让整体渲染效果贴近真实水泥生产车间的视觉质感，同时对设备的传动结构、料流通道做了半透明示意处理，可直观展现熟料从进料储仓送入粉磨主机，经粉磨、选粉后输出成品的完整物料走向。设计思路上围绕粉磨单元的功能实用性展开，整体布局紧凑合理，预留了设备检修通道与操作空间，三个立式储仓分别承担熟料缓存、配料存储、成品暂存的功能，中间多层钢构平台集成了粉磨主机、选粉机、除尘配套装置，垂直化的布局设计有效减少了厂区占地面积，各层平台的爬梯、护栏设计符合工业安全规范，管线沿钢构支架排布整齐，既满足生产功能需求，也兼顾了后期设备维护的操作便利性，整套模型可用于水泥生产工艺教学、粉磨车间布局规划、设备安装模拟等场景，完整呈现了熟料粉磨工段的设备配置与空间布局逻辑。
