9x19规格黄铜弹壳车削加工成型结构

　　这套回转体零件的建模思路完全围绕普通卧式车床的实际加工流程展开，把9×19手枪弹壳从实心棒料到最终收口成型的每一步工序都拆成了独立实体，没有直接画一个成品壳子应付展示。最先落地的是直径9毫米的黄铜棒料下料段，长度严格控制在成品弹壳总高以内，预留了端面车削、口部收口的工艺余量，棒料外圆先在CA6140车床上走一刀粗车，去掉热轧棒料表面的氧化皮，保证后续夹持的同轴度。第二步是钻深孔工序，弹壳属于深孔薄壁件，内孔深度和直径比值接近4，钻孔时要分三次退刀排屑，避免黄铜切屑卡在孔内拉伤内壁，模型里单独保留了钻孔后、未车外圆的粗坯状态，能直观看到内孔底厚的预留量——这个底部厚度不是随便定的，要匹配后续装发射药时的底火安装深度，

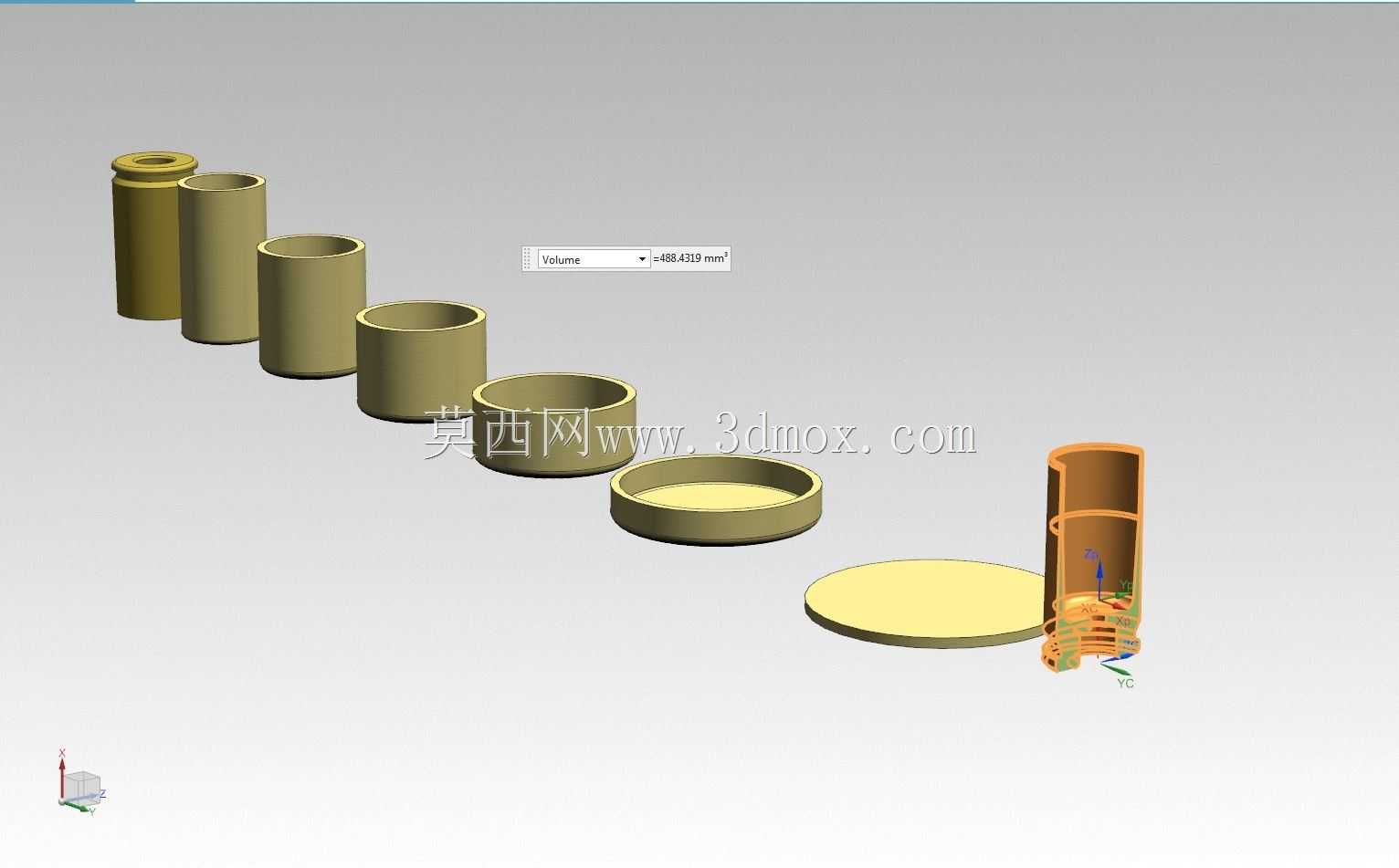

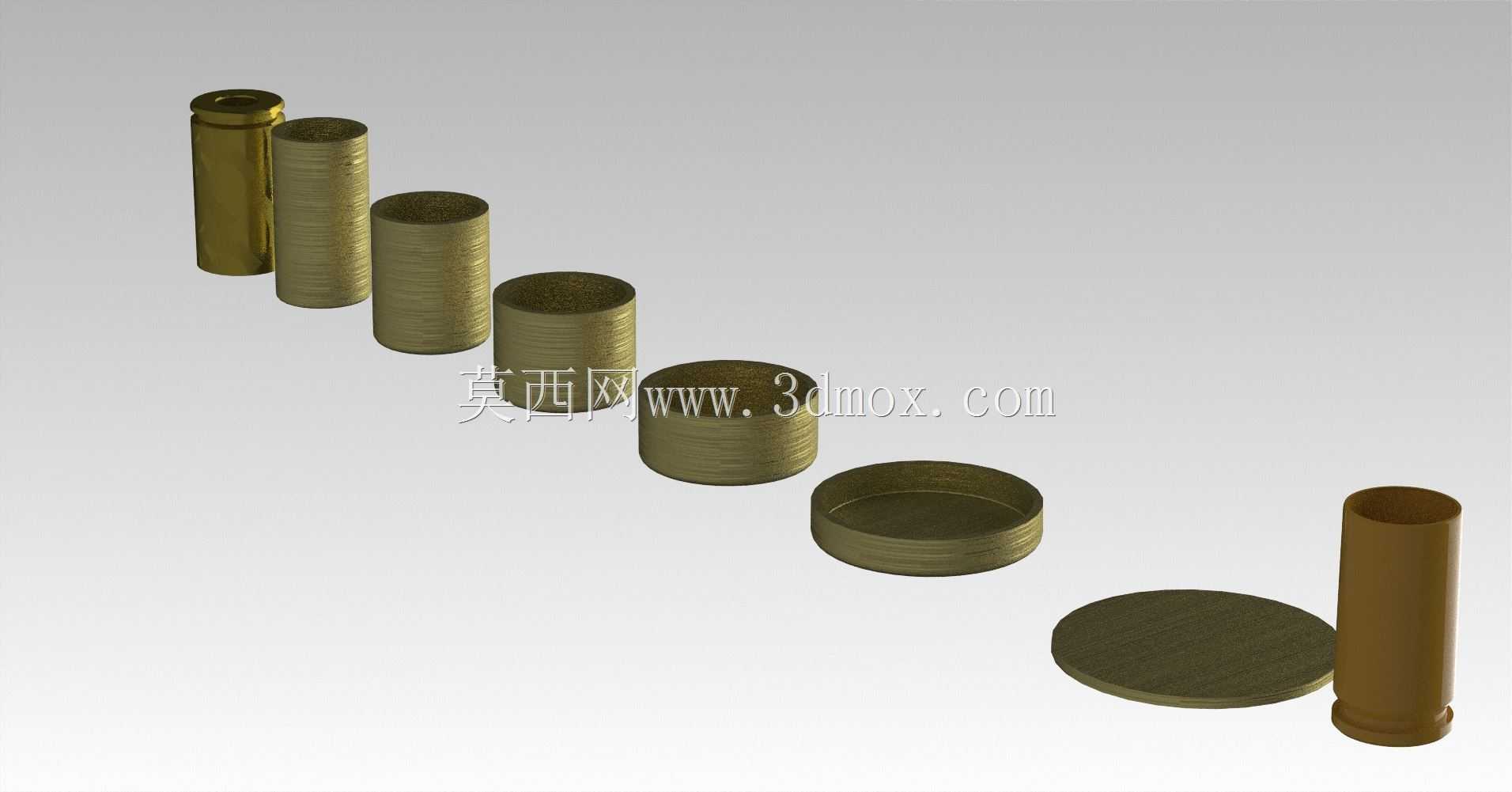

　　同时承受击针撞击的冲击力，太薄容易出现底火击穿、弹壳底部鼓胀的故障。接下来的工序依次是车外圆、车壳体内腔台阶、车口部倒角：弹壳外壁不是等直径圆柱，靠近底部的位置有一圈凸起的底缘，这是抽壳钩抓壳的受力位置，建模时底缘的厚度、突出外圆的高度都按照实装尺寸控制，底缘下方的退刀槽宽度刚好能容纳抽壳钩的爪部，不会出现上弹时卡滞、抽壳时钩不住的问题。弹壳口部要做收口处理，成型后口部内径略小于弹头直径，形成过盈配合抱紧弹头，模型里把收口前的直筒坯、收口过程中的半成型件、最终带底火室的成品壳全部按加工顺序排列，甚至单独拆出了弹壳底部的圆片坯件，能清晰看到底火室的凹坑结构、两个传火孔的位置。从安装边界来看，所有工序件的最大外圆都不超过棒料原始直径，

　　装夹时用三爪卡盘夹持毛坯外圆，精加工时可以换铜套软爪夹持已加工表面，避免夹伤黄铜壳体；整套模型的尺寸链完全闭合，内孔深度、壳体总长、底缘厚度、口部内径几个关键尺寸互相匹配，既可以作为车床加工实训的工序演示样件，也能用来讲解薄壁回转体零件的加工装夹要点，新手做车削编程时可以直接参考每一步的切削余量分配，避免出现薄壁件装夹变形、深孔钻偏的常见问题。
