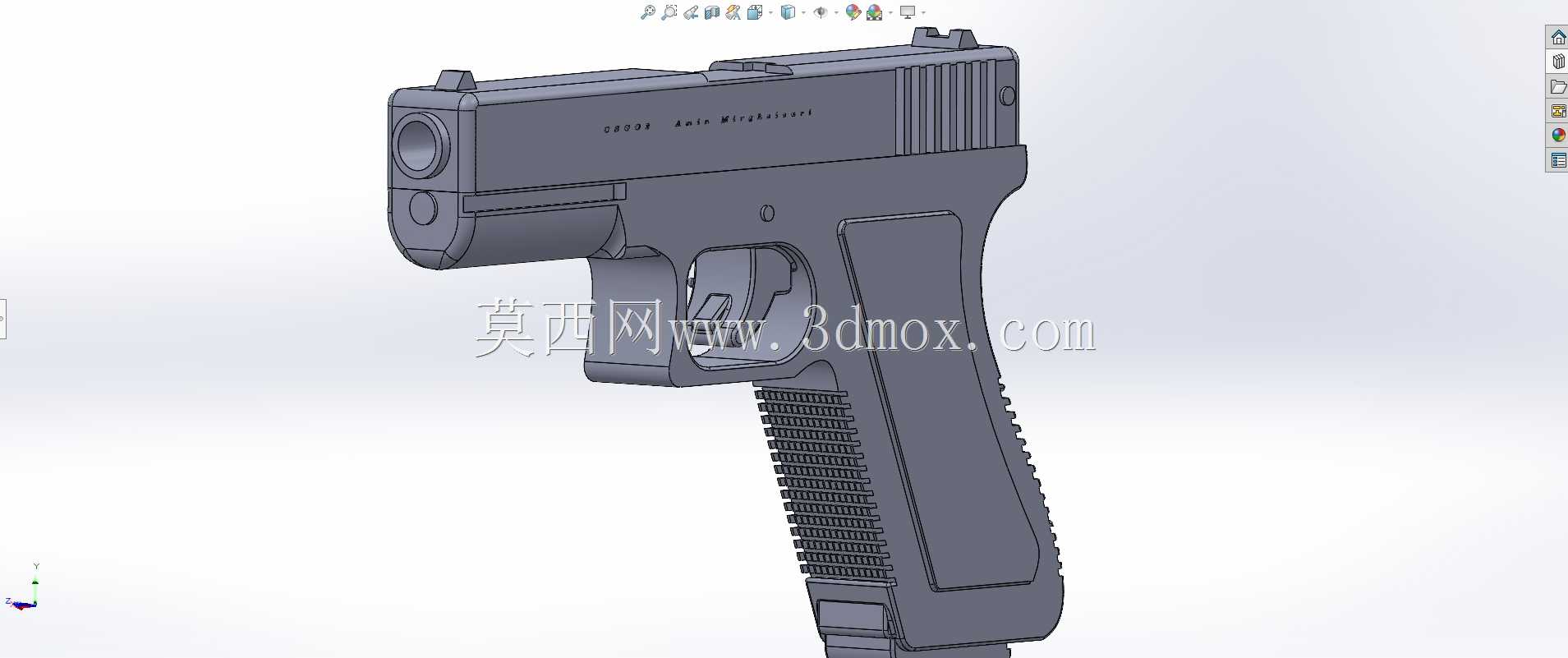

格洛克半自动手枪结构三维数模

　　该套三维数模围绕紧凑型半自动手枪的全结构展开搭建，覆盖套筒、枪管、闭锁块、扳机组件、击发释放机构、握把框架、弹匣卡笋、手动保险、空仓挂机杆、弹匣本体全部核心构件，建模过程严格遵循真实枪械的装配约束逻辑，所有配合面预留合理公差间隙，套筒与底把导轨的滑动配合段、枪管与套筒座的铰接回转槽、扳机连杆与阻铁的咬合接触面均按照实枪的运动行程做了运动干涉校验，可直接在装配环境下模拟套筒后坐、枪管偏移开锁、扳机扣动释放击针、弹匣供弹托弹板抬升的全流程动作。

　　从实际应用场景来看，该数模既可为射击游戏的道具资产制作提供高精度结构参考，支撑游戏内枪械拆解动画、换弹动作、射击后坐动态的写实化制作，也可作为枪械原理教学的演示载体，用于军工科普、安全实训课程中直观展示半自动手枪的自动循环逻辑，同时也能为影视道具、仿真训练器材的结构设计提供尺寸参照，避免道具制作出现结构逻辑错误。

　　设计思路上优先还原格洛克系列手枪聚合物底把、钢制内嵌导轨的经典布局，握把处的防滑纹理、套筒侧面的防滑齿、扳机护圈的轮廓弧度均参照实枪人机工程尺寸绘制，握把握持角度适配自然指向性射击姿态，扳机行程、复位行程的尺寸比例完全贴合实枪操作手感。外形边界方面，整枪全长控制在180mm左右，套筒宽度28mm，握把厚度32mm，高度含弹匣为130mm，枪管轴线距离握把虎口位置的高度差控制在20mm以内，有效降低射击时的枪口上跳力矩。

　　各构件的安装边界也做了明确区分：套筒内部的枪管安装槽、复进簧导杆孔位同轴度公差控制在0.02mm以内，底把内部的击针通道、阻铁转轴孔、扳机销孔的位置度均按照工装夹具定位基准排布，弹匣插入握把的导向段做了1.5度的导入锥度，保证换弹时的顺滑对位，所有外露棱边均做了R0.5-R2mm的圆角过渡，既符合实枪的加工工艺特征，也避免三维模型在后续3D打印、数控加工演示时出现应力集中的尖锐结构。
