CA6140车床熔断器防护安装座结构

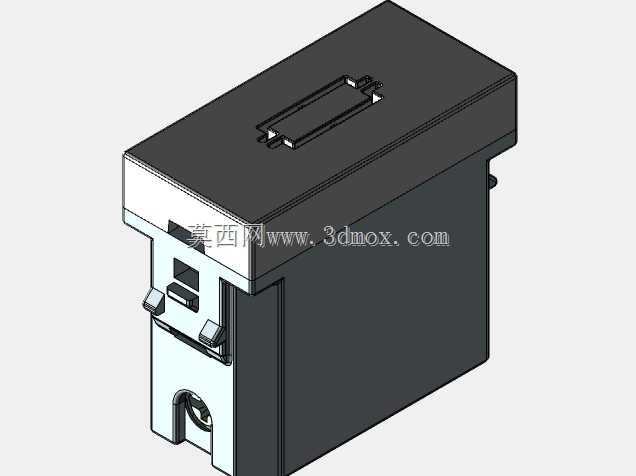

　　这套三维结构围绕普通卧式车床电气回路中的熔断器承载与防护展开，主体采用盒式封闭布局，将熔丝、接线端子和内部导电件约束在同一安装空间内，避免车床加工环境中的切屑、切削液和油雾直接接触带电部位。上盖与底座之间通过侧边卡扣和定位结构配合，检修时可快速翻开，闭合后又能形成稳定的防护边界；盖体顶面预留提手式凹槽，既增强盖板刚性，也便于操作人员在断电状态下开启检查。

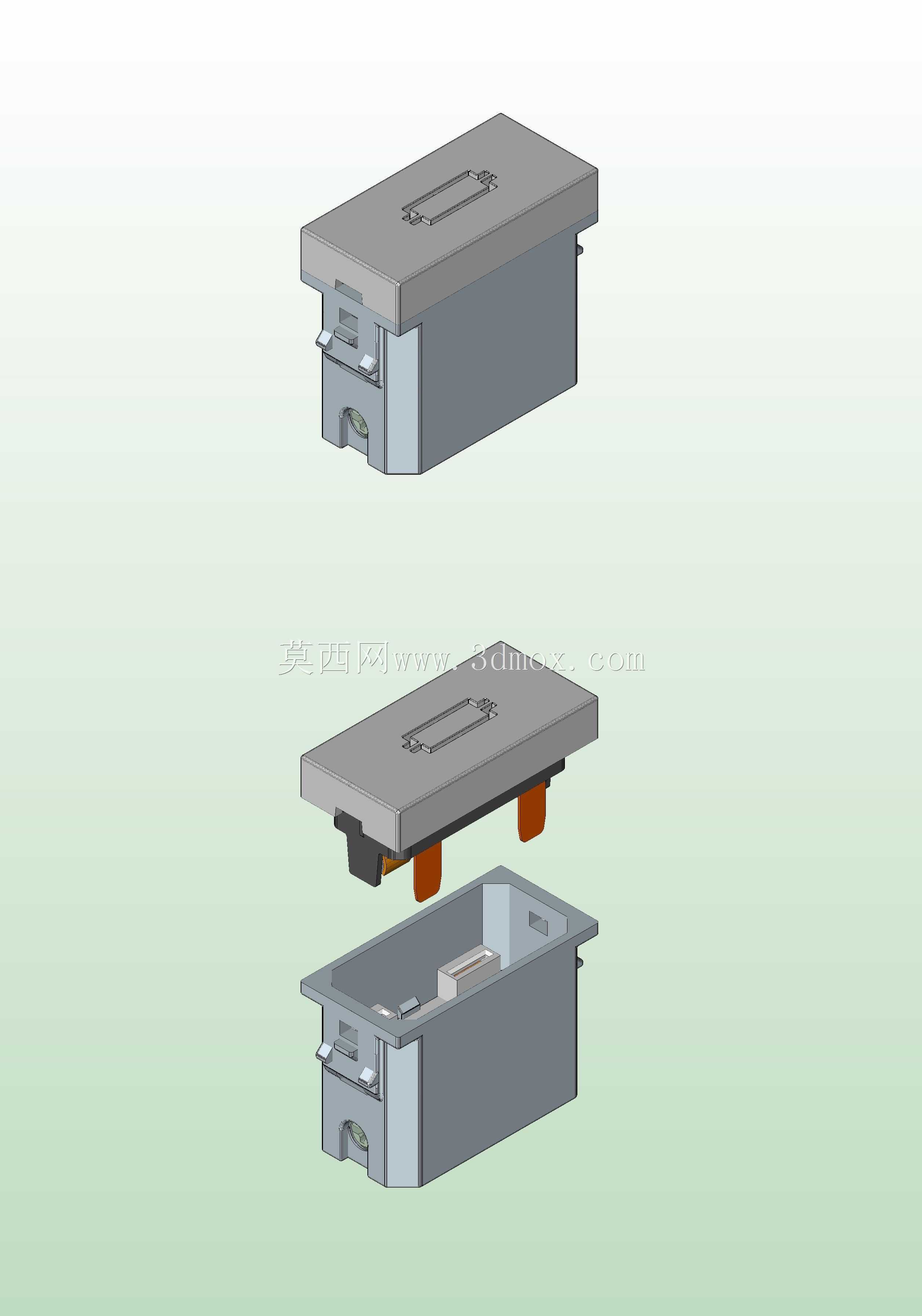

　　从实际布置看，该件常用于CA6140车床控制回路或辅助电路的过载、短路保护位置。底座下部设置容纳腔，内部留出熔断器排布、导线弯折和端子固定的空间；侧壁带有接线让位与卡扣结构，橙色隔离件位于盖体与底座之间，用于区分、支撑或限位内部元件，防止装配后出现窜动。盒体外侧的凸缘、沉台和卡扣并非单纯造型，而是承担装配导向、壁厚过渡和零件限位作用，建模时需要保证扣合量、拔模方向与内腔净空一致。

　　外形上，整体呈低矮长方体，适合安装在机床电气板、壁板或设备腔体内；底面和侧边的安装边界决定了它不能与相邻端子排、线槽、接触器发生干涉。选型或改型时，应先核对熔断器长度、接线方向、进线孔位置以及盖体开启所需的上部空间，再确认盒体宽度、深度和固定孔距。对于振动较明显的机床工况，侧壁加强筋、盖板搭接面和卡扣根部需要保留足够厚度，以降低长期振动导致松脱或裂纹的风险。

　　结构设计的核心不是复杂曲面，而是把电气绝缘、防护、可维护性和机床有限安装空间统一起来。底座采用开口盒形，便于一体成型并容纳元件；上盖采用平板加周边止口的形式，闭合后遮盖内部带电体；前端小卡扣提供检修开启点，侧边定位面控制盖体装配位置。三维建模时需重点表达止口配合、内腔台阶、卡扣弹性臂、盖顶凹槽以及橙色内部件的装配关系，工程出图则应进一步标注安装孔位、外形包络、配合间隙和电气安全距离，使该件既能服务车床电气维护，也能作为同类封闭式熔断器座的结构参考。
