台式网球自动穿线加工专用设备

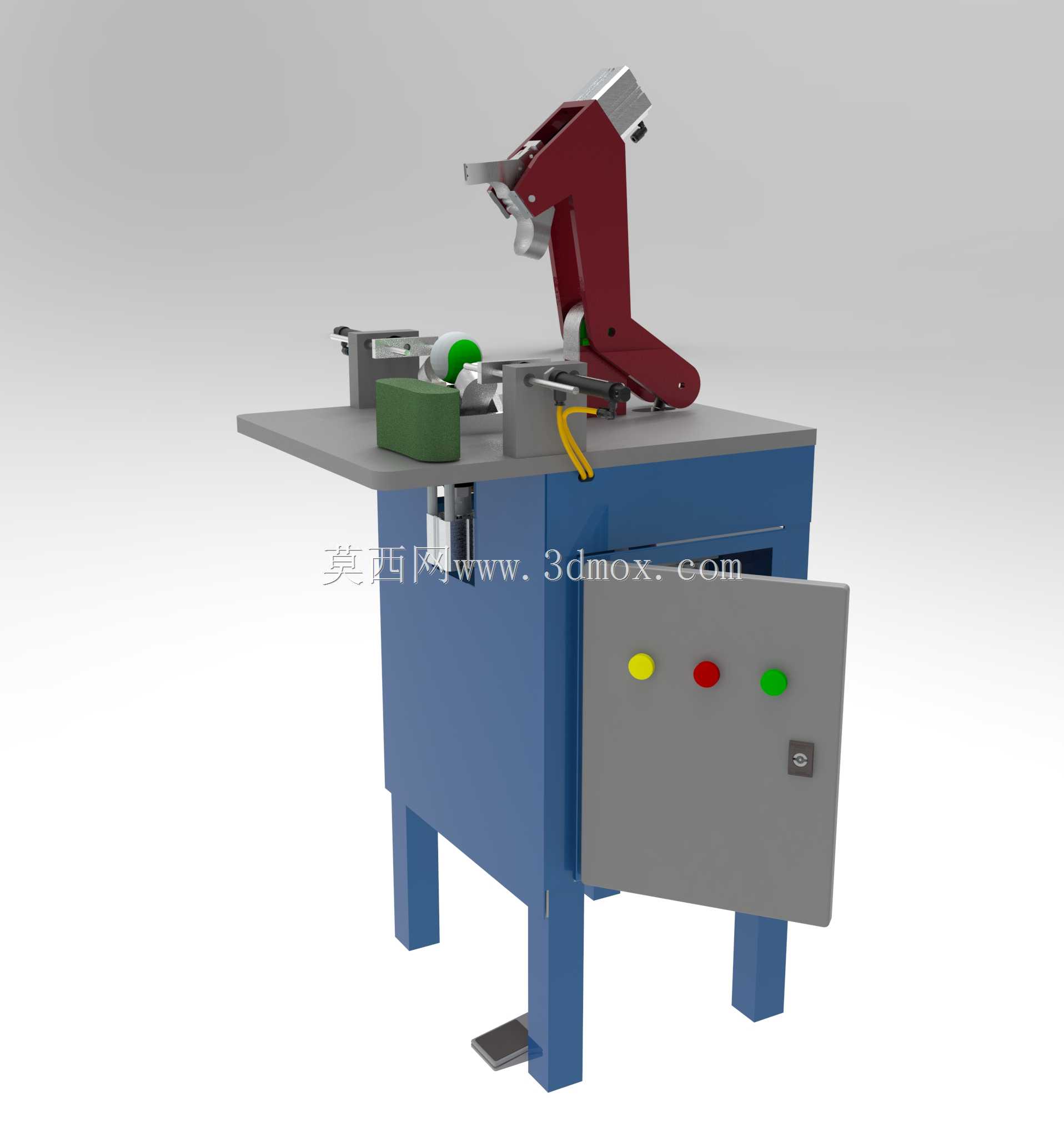

　　这套台式网球穿线加工设备面向球类制品后段装配工序，主要用于网球外层缝线、线材牵引与定位压紧等重复性操作。设备采用立柜式机架承载全部执行部件，台面作为工件装夹和人工辅助操作的基准面，适合放置在球类加工厂、体育用品装配车间或小型工装实验工位中。柜体下部保留检修空间，前侧电气柜门可开启，内部用于布置气源处理元件、控制线路、阀组和小型动力部件；柜门外侧设置黄、红、绿三色按钮，分别对应状态提示、停止与启动类操作，脚踏开关布置在机架前下方，操作人员双手处理网球和线材时，可通过脚部完成触发，减少手部动作切换。

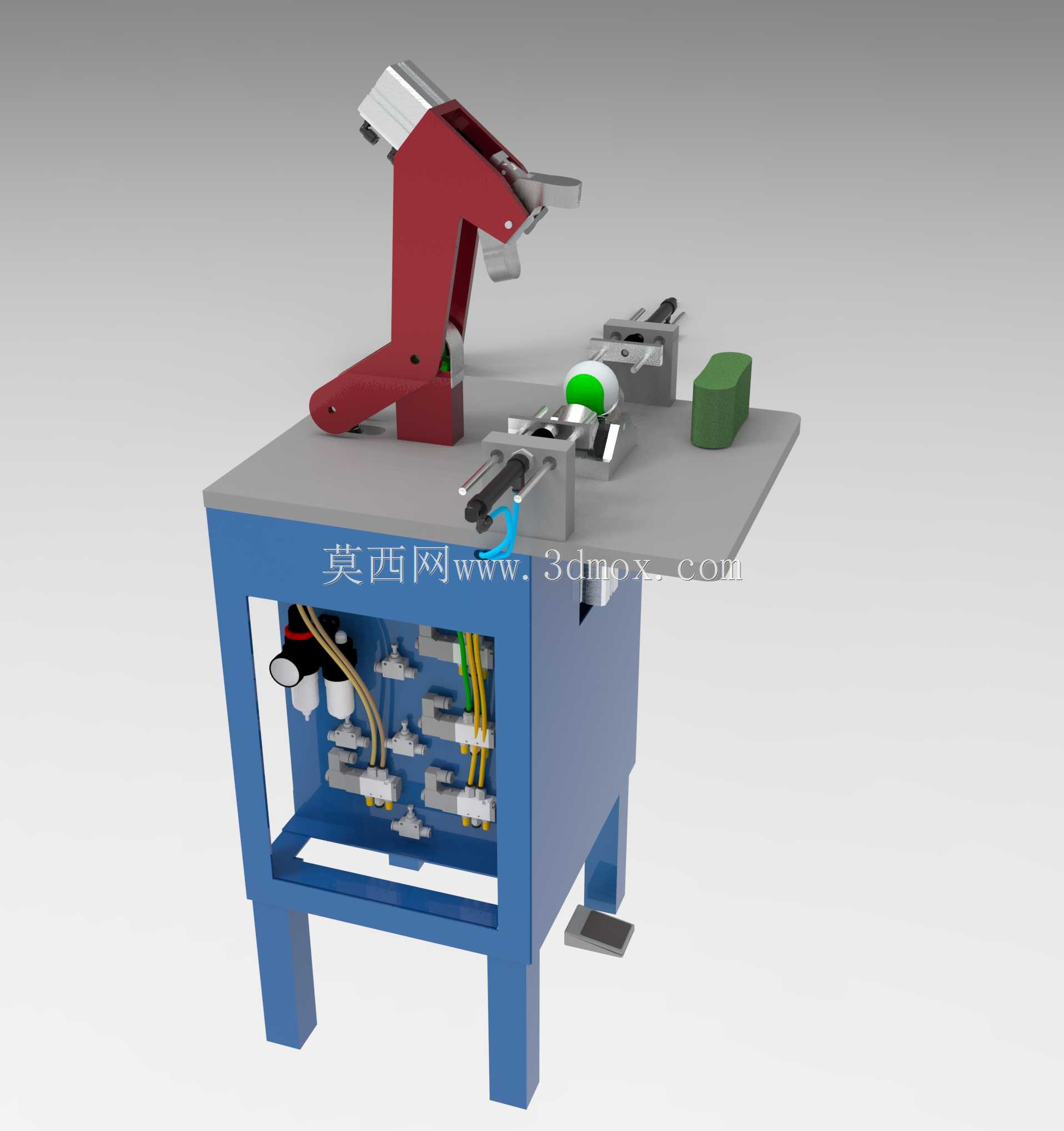

　　台面上方的核心执行部分由红色摆臂、压头、夹持块、绿色定位块和侧向夹具组成。网球属于曲面软质工件，单纯平面压紧容易造成局部变形或滑移，因此工装在台面两侧设置可调夹持位置，通过仿形块和弹性接触区域限制球体滚动；绿色块体承担辅助定位或缓冲作用，使工件在穿线受力时保持稳定。红色摆臂围绕铰接点完成下压、摆动和让位动作，端部执行件靠近球面上的缝线区域，可配合人工预放线材完成压合、导向或牵引。摆臂后侧设置驱动与连接结构，黄色管路沿台面边缘接入，说明该方案以气动执行作为主要动力来源，具有动作快、结构简单、维护方便的特点。

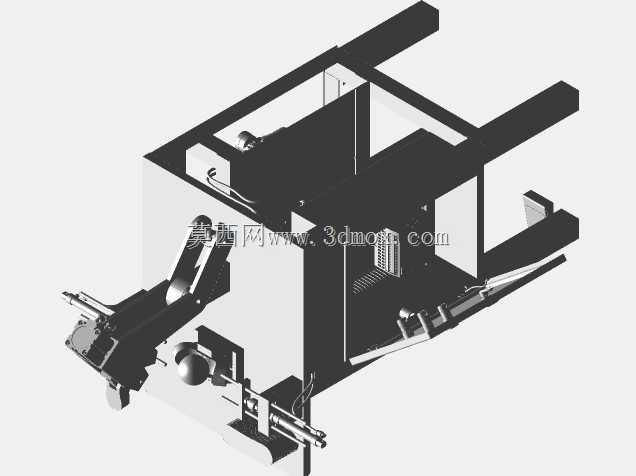

　　从结构设计思路看，设备没有采用复杂的多轴联动形式，而是围绕单一工序建立稳定的人机协作工位。机架四条支腿落地，柜体与台面形成刚性整体，台面高度适配站立操作；柜门偏置在前方右侧，既不影响脚踏区域，也便于检修时直接接触阀件。台面左侧和中部预留装夹调整空间，可根据球径变化更换定位块或调整夹具间距。摆臂在非工作位置时向上抬起，为取放工件留出开口；工作时向下覆盖球面，执行端与夹具保持明确的运动边界。

　　安装边界方面，设备需要在前方预留脚踏操作和人员站位空间，后侧保留气源、管路及检修距离，台面两侧应避免堆放物料，以保证摆臂摆动和工件取放不受干涉。三维建模时需重点核对摆臂铰接中心、压头最低点、夹具开合范围与柜门开启角度之间的关系，尤其要检查脚踏板、支腿、柜门和人工站位是否发生冲突。整体结构兼顾了球类软工件定位、气动执行、电气控制和台式机架布局，可作为体育用品专用工装设计、非标自动化工位布置以及类似曲面工件压紧设备的参考方案。
