可堆叠长料管材悬臂存储货架

　　这套结构面向金属加工、钢结构预制、管道预制和装配车间里的长尺寸物料周转，重点解决棒材、管材、型材、圆钢、方管和半成品管道在地面散放时占地大、取料困难、表面磕碰和吊装干涉的问题。模型采用双侧悬臂承载思路，立柱沿通道方向形成连续支撑，物料按规格分层放置，行车或叉车可从端部及侧向接近货位。与普通平板货架不同，长料货架的载荷并不集中在一个小区域，而是沿杆件长度方向分布，因此立柱间距、悬臂长度和层间高度需要结合常见棒料定尺、管径范围及吊装姿态确定。

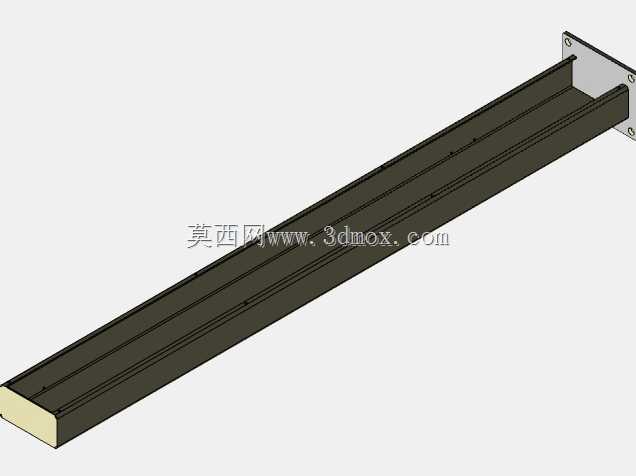

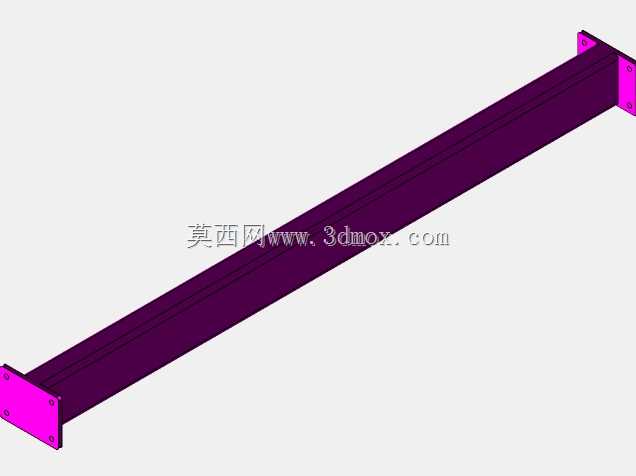

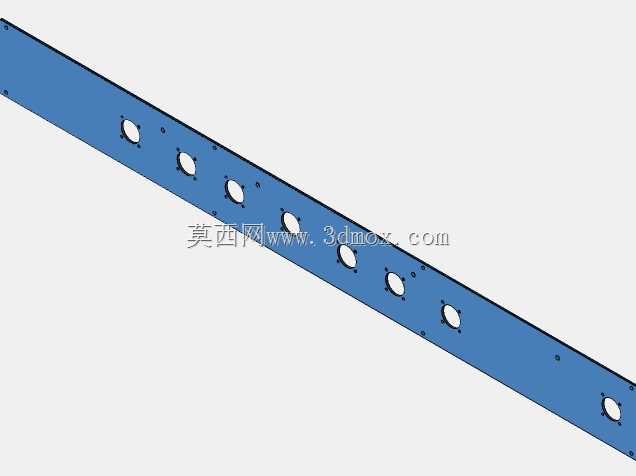

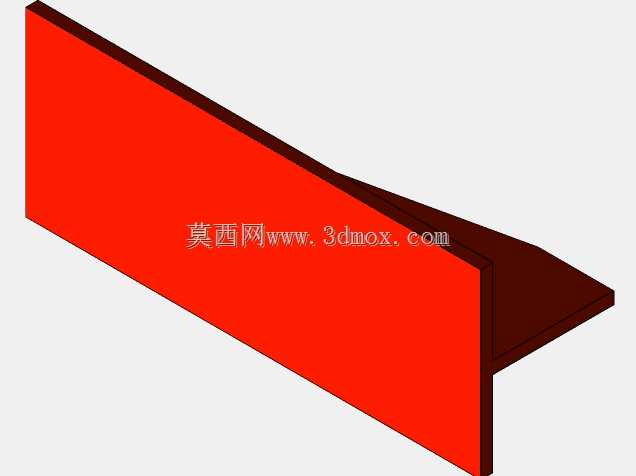

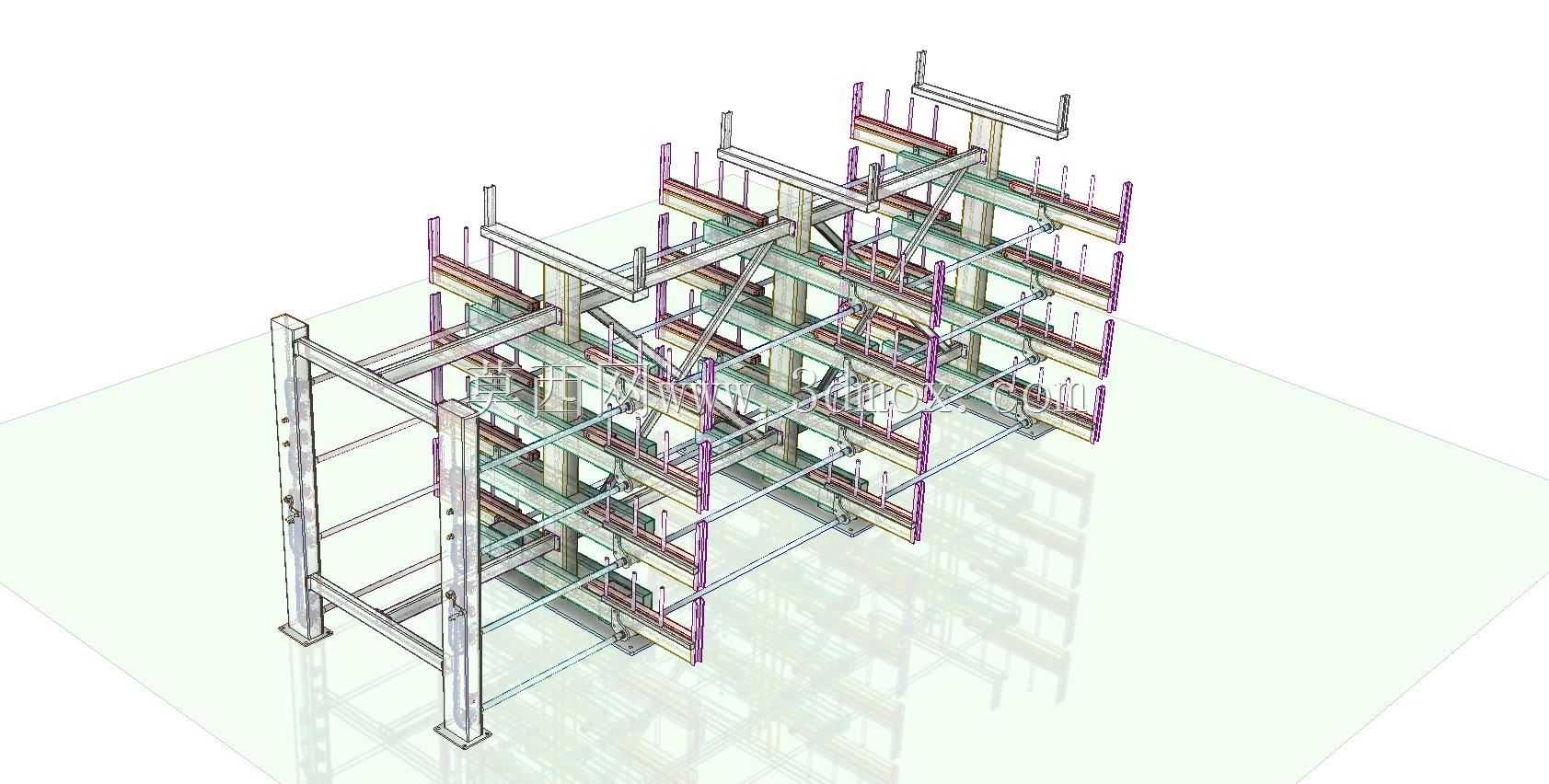

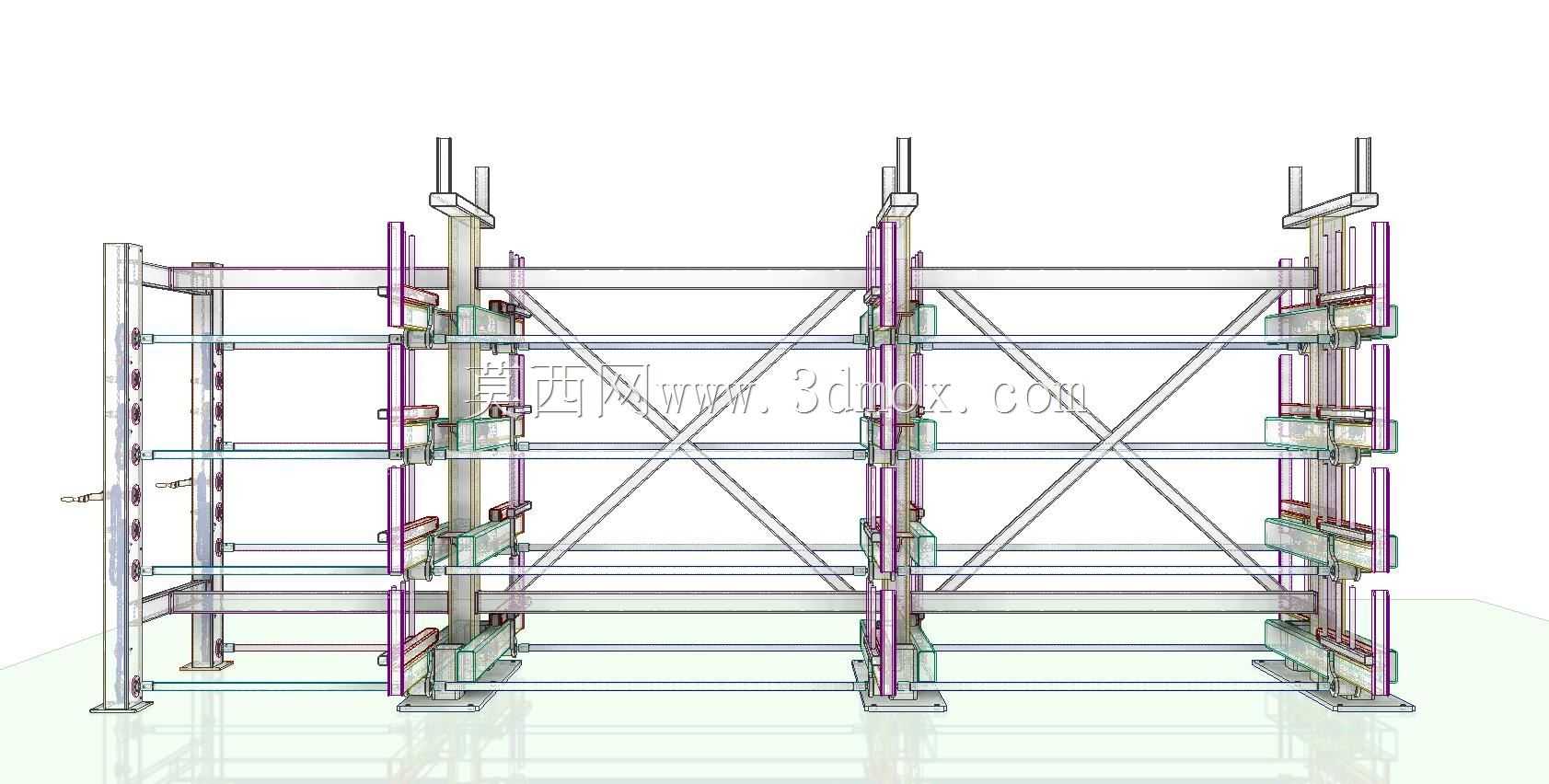

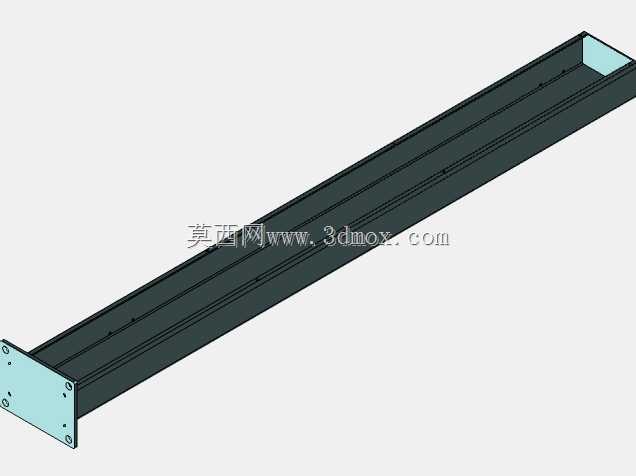

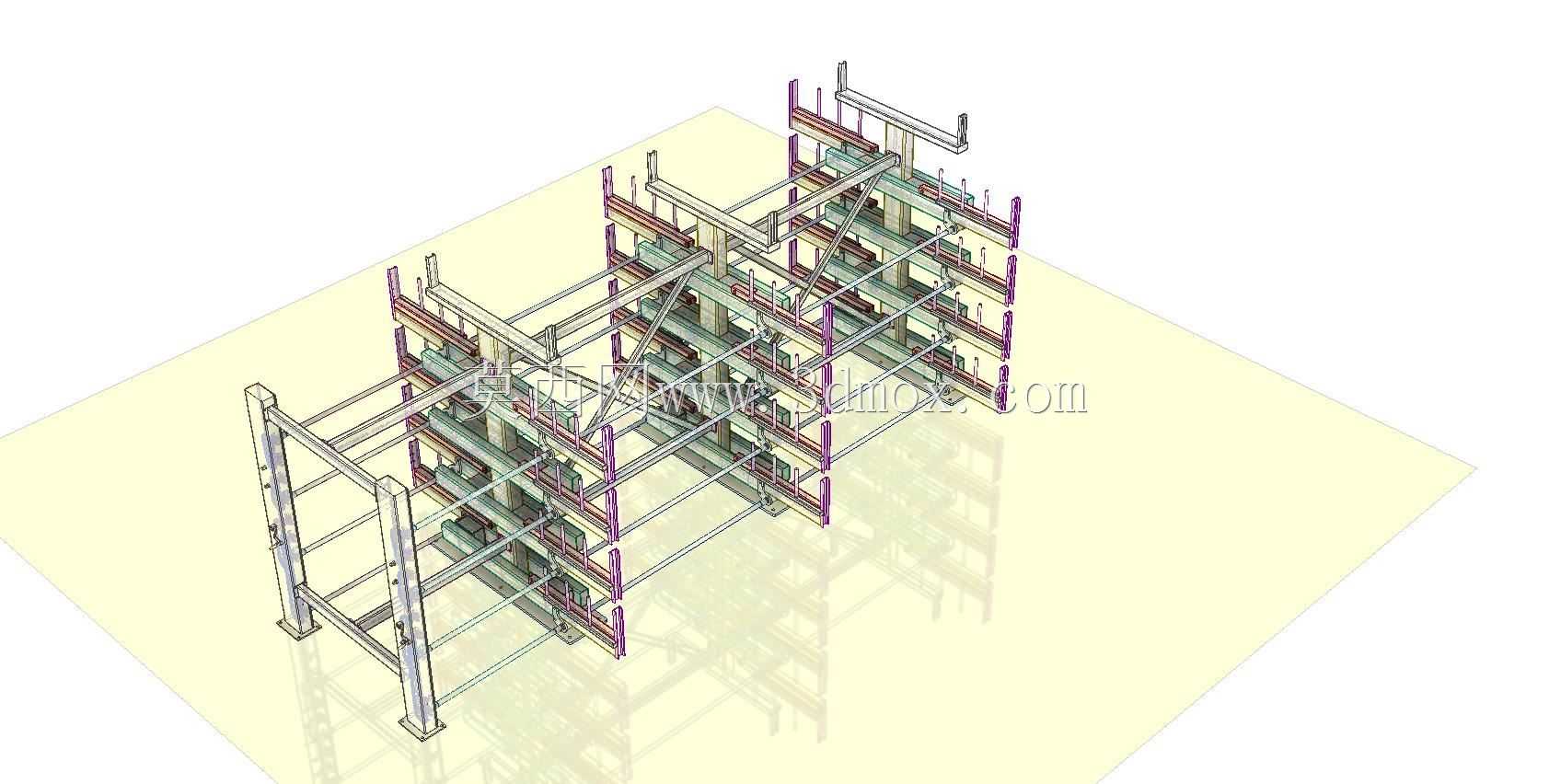

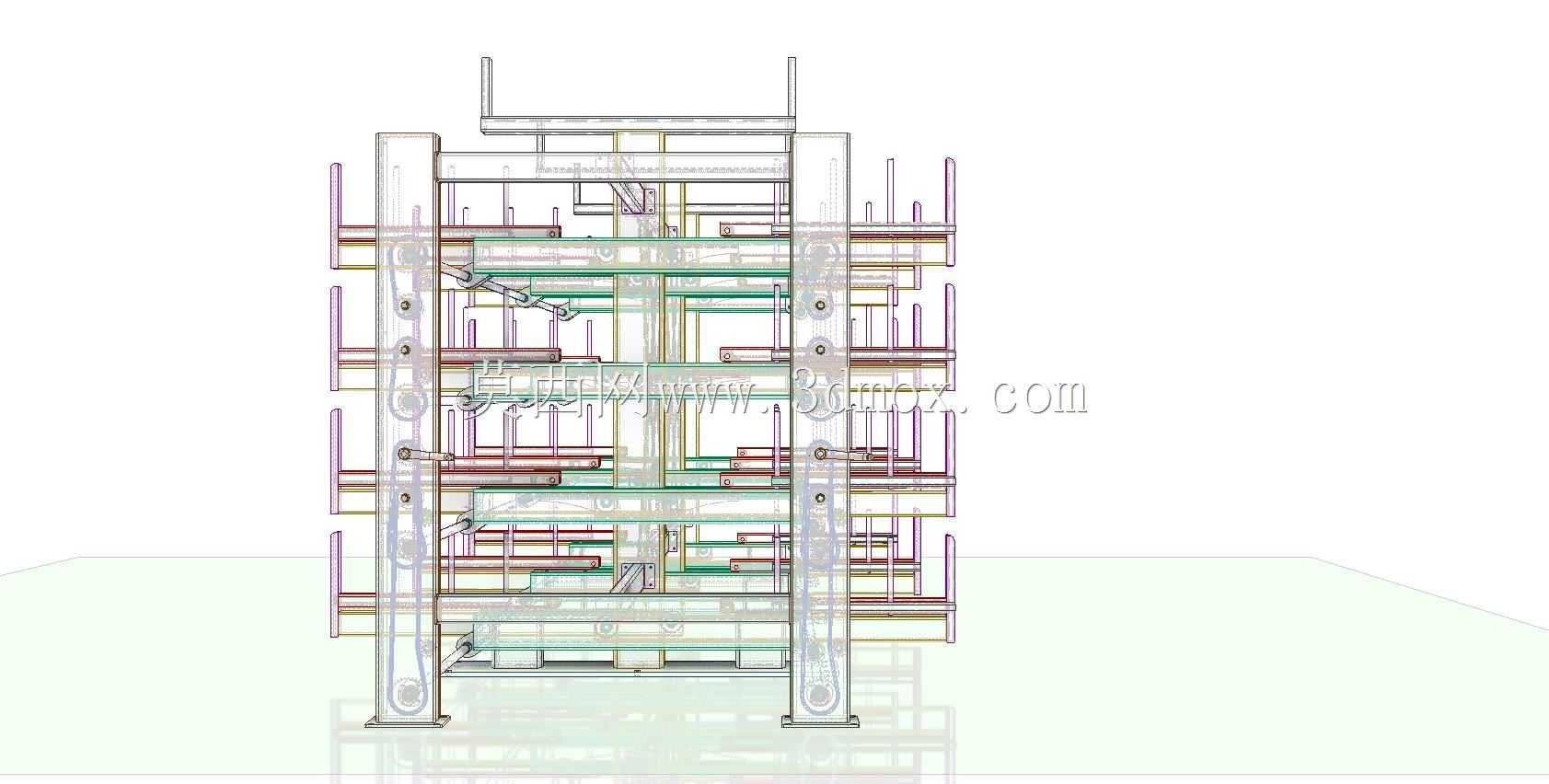

　　从现场布置看，货架主体由竖向立柱、底脚连接梁、横向承托臂、端部限位件和斜向稳定构件组成。立柱承担弯矩和轴向压力，底梁将单片框架连成整体，悬臂端设置上翘或挡止结构，避免圆管、圆棒在滚动或轻微碰撞后滑出货位。斜撑主要控制框架纵向晃动，尤其在长料被吊带吊起、单侧受力或临时倚靠时，能够减小立柱顶部位移。货位之间保留足够净空，不只是为了放入物料，也要考虑吊具、吊带、叉车臂和人员目视确认的操作边界；层间距过小会让取放变成反复刮擦，过大则浪费仓储高度。

　　设计时先按物料形态划分存储区：直径较小、批量较大的棒材适合靠近下部货位，降低重心；长管道和薄壁管材放在受侧向挤压较小的位置，减少压痕；待加工或已倒角、坡口处理的管件可单独分层，避免端面损伤。悬臂承托面不宜形成尖锐硬接触，实际工程中常在接触位置增加耐磨垫、木衬或橡胶条，模型中保留了安装与替换空间。对于需要批量转运的车间，货架端部和底部连接位置考虑了堆叠定位关系，使同类型架体在空架返回或区域扩容时能够对齐叠放，减少空架占地面积。

　　安装边界方面，架体应落在平整、承载能力明确的混凝土地面上，底脚位置避开地面沟槽、电缆桥架和检修盖板。货架与行车轨道、柱网、消防通道、设备操作门之间需要预留安全距离，尤其是长料伸出端不能进入叉车转弯半径。若用于室外或潮湿环境，立柱底脚、焊缝和连接件要考虑防腐与排水；若用于精加工车间，则应控制货架晃动和金属碰撞噪声。三维结构把框架、臂位、斜撑和堆叠关系完整表达，可用于校核物料摆放层数、吊装通道、车间布局以及后续非标改型。
