双列立式钢板仓储货架结构设计

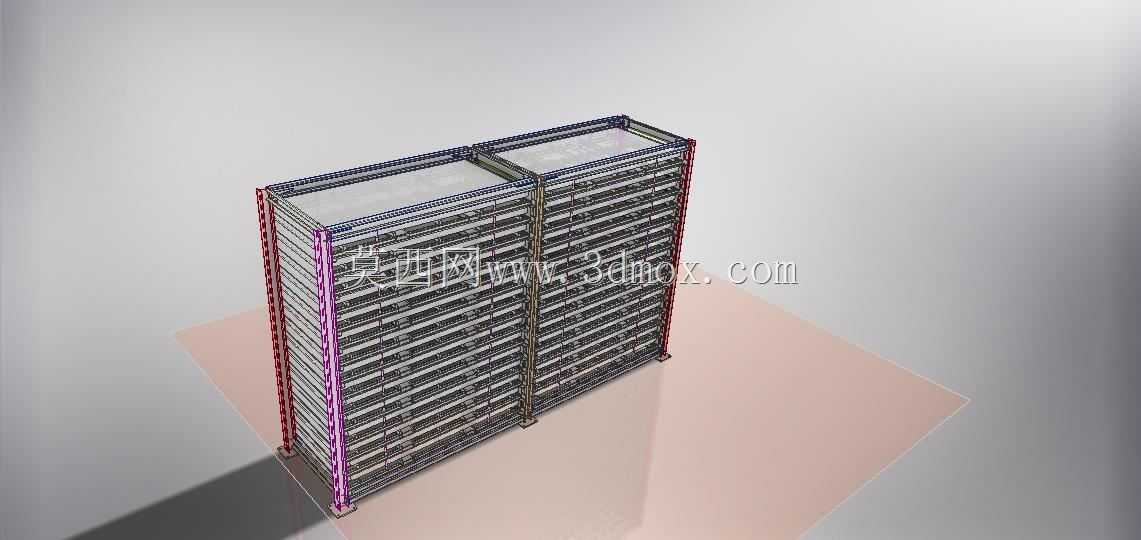

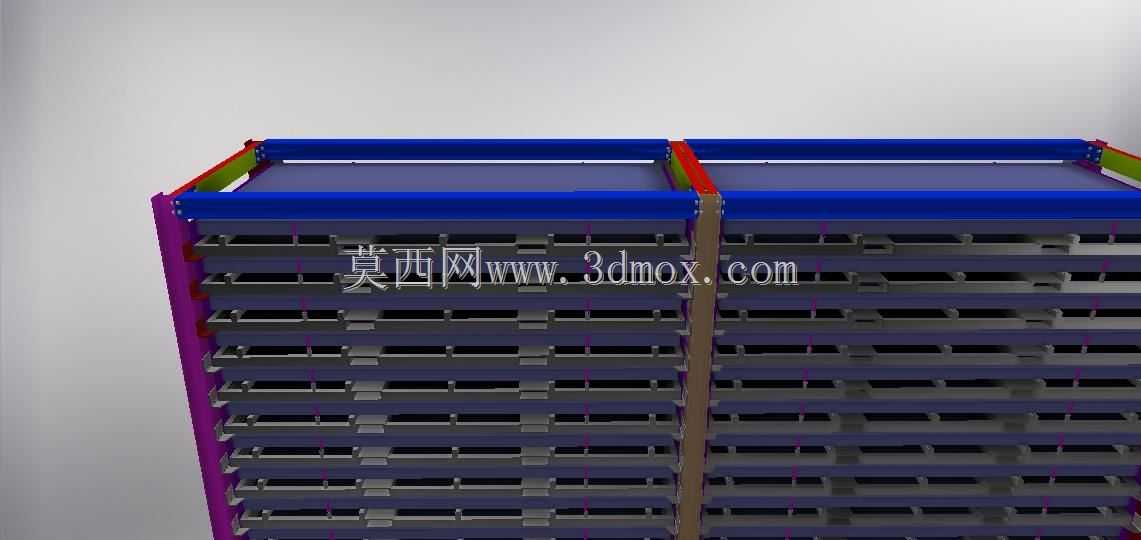

　　这套双列立式钢板存储架，主要面向钣金加工车间、钢材裁切工段、金属板材中转库区的平面板材规整存放需求，解决车间内钢板随意平铺堆放、占地大、取料翻找困难、板材表面易被剐蹭划伤的现场痛点。整体采用并排双列高位排布的布局思路，单组架体沿纵深方向设置多层水平承托工位，每一层储位都预留了均匀的支撑点位，避免大尺寸薄钢板跨距过大出现中部弯折下垂的变形问题，架体总高度适配常规车间室内净高，顶部预留出叉车或者行车吊取板材的操作安全距离，架体底部和地面接触位置设置加宽的支撑脚，分散整架满载后的接地压强，不需要额外做预埋固定就可以平稳放置在硬化车间地面上。

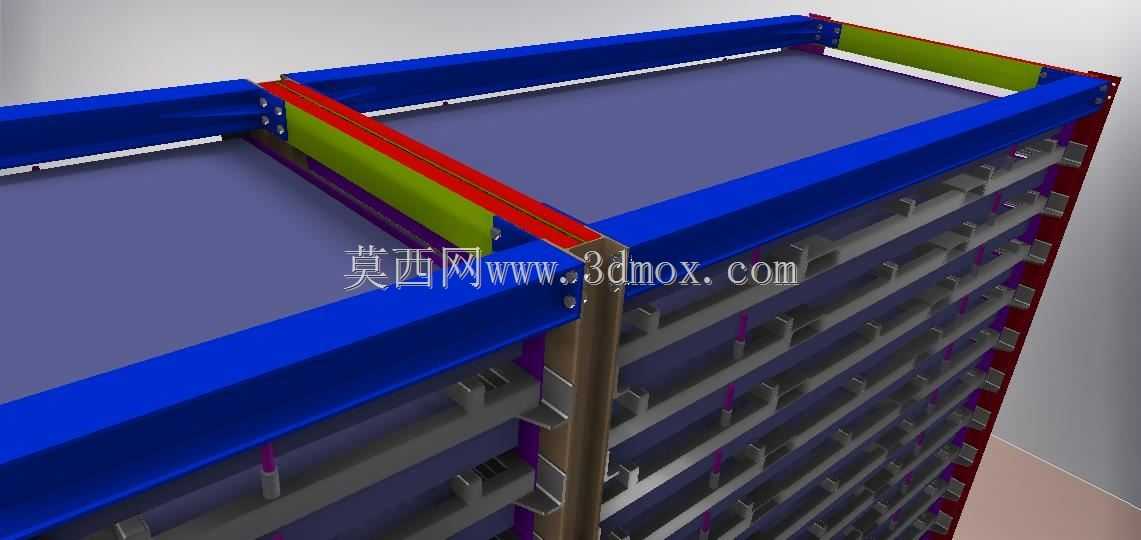

　　从结构设计逻辑来看，架体的主承重立柱采用矩形截面型材拼接，立柱之间通过横向连杆、斜向加固杆组成稳定的格构式框架，两组并排架体在中间位置共用连接立柱，既减少了重复型材的用量，也让两组架体形成整体受力结构，抵抗满载时侧向的倾覆力矩。每层储位的承托边梁沿架体宽度方向通长布置，承托点位间距根据常规冷轧钢板、不锈钢板的常规厚度和幅面尺寸核算，保证整张钢板放置后至少有四道以上的支撑边承接板材重量，不会出现局部悬空。架体侧边的竖向杆件做了醒目的色标区分，现场作业人员可以快速识别架体的外轮廓边界，在搬运板材过程中避免碰撞架体边角。

　　实际使用场景中，不同厚度、不同材质的钢板可以分层归类存放，每层储位对应固定的板材规格，作业人员取料时可以直接通过行车的吊具或者手动液压拖车的托叉，对准对应层位抽出板材，不需要翻挪上层堆叠的物料，大幅缩短板材备料的等待时间。架体的安装边界在建模阶段就做了充分校核：架体整体宽度适配常规3米幅面钢板的放置需求，纵深方向匹配车间通道的预留尺寸，架体和周边设备之间预留出不小于板材对角线长度的转运操作空间，避免吊取板材时出现回转干涉。架体所有杆件的连接位置都采用标准紧固件装配，不需要现场焊接作业，后期如果需要调整储位层高、扩展架体长度，只需要增减对应层的支撑梁、拼接延伸段框架就可以快速完成改造，适配不同生产阶段的板材存储容量变化。模型完整还原了架体每一层的支撑排布、立柱拼接节点、底部支撑脚的结构细节，结构设计人员可以直接参考该布局，根据自身车间的板材幅面、库存吨位调整杆件截面参数和层间距，完成定制化仓储架的落地设计。
