牧田款BL1820兼容锂电包结构设计

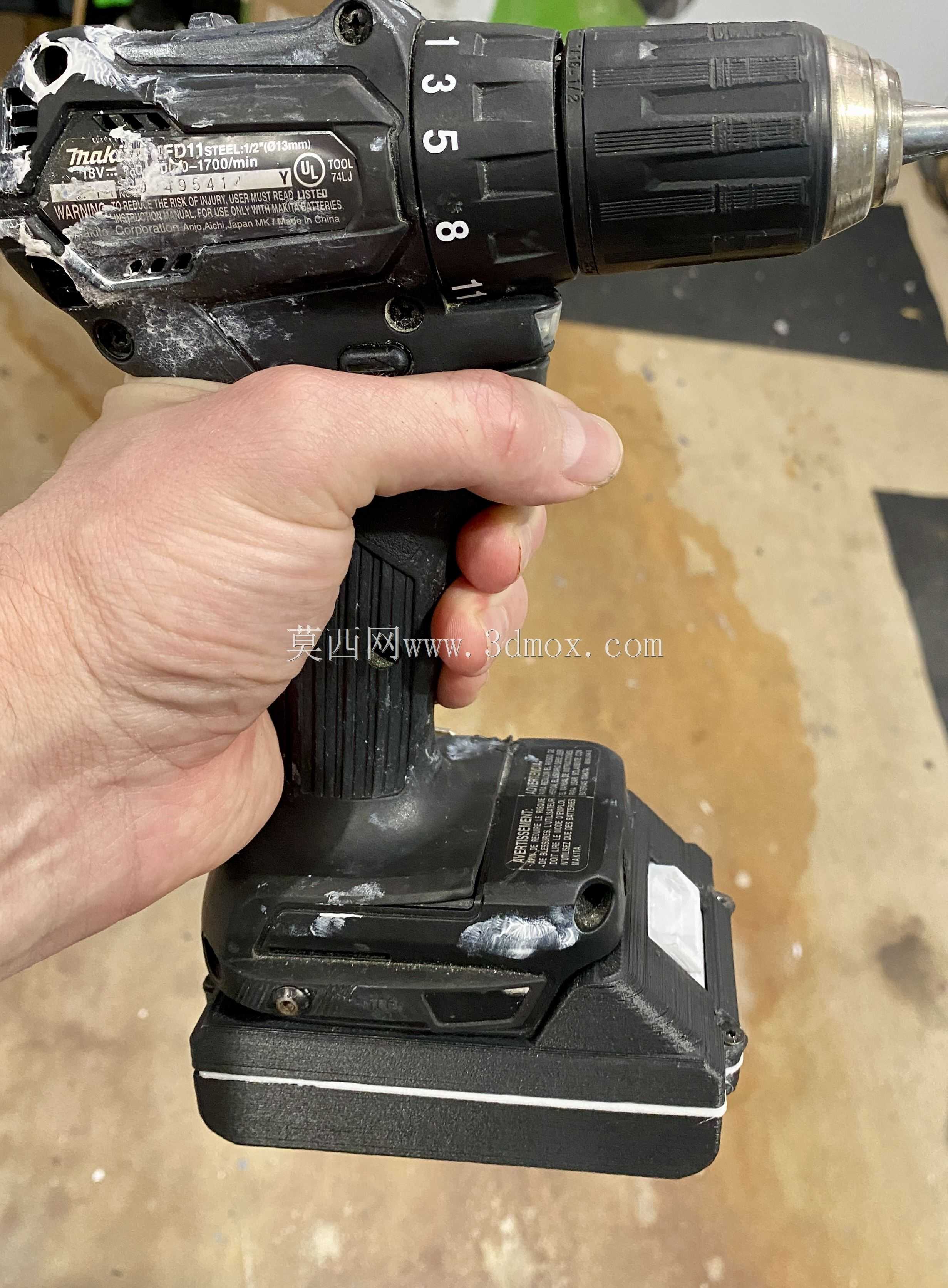

　　这套结构围绕牧田18V平台电动工具的供电需求展开，采用21700规格动力电芯搭建兼容替代电池包，适配BL1820原装电池的安装卡位与工具对接接口，可直接装入对应牧田充电式手电钻、角磨机、往复锯、冲击扳手等手持电动工具，替代老化失效的原装电池，也可作为第三方自制锂电包的结构参考。

　　从实际使用场景出发，工地装修、户外维修、车间装配这类无固定市电的作业环境里，手持电动工具完全依赖便携锂电供电，原装电池老化后采购成本高，第三方兼容包的结构合理性直接决定使用可靠性。该设计选用molicel P42A高倍率21700动力电芯，单颗容量4.2Ah，整包持续放电能力可达45A级别，能够满足角磨机切割、扳手大扭矩拧固这类瞬时大电流负载的需求，不会因为电芯倍率不足出现压降掉电、触发工具保护的问题。

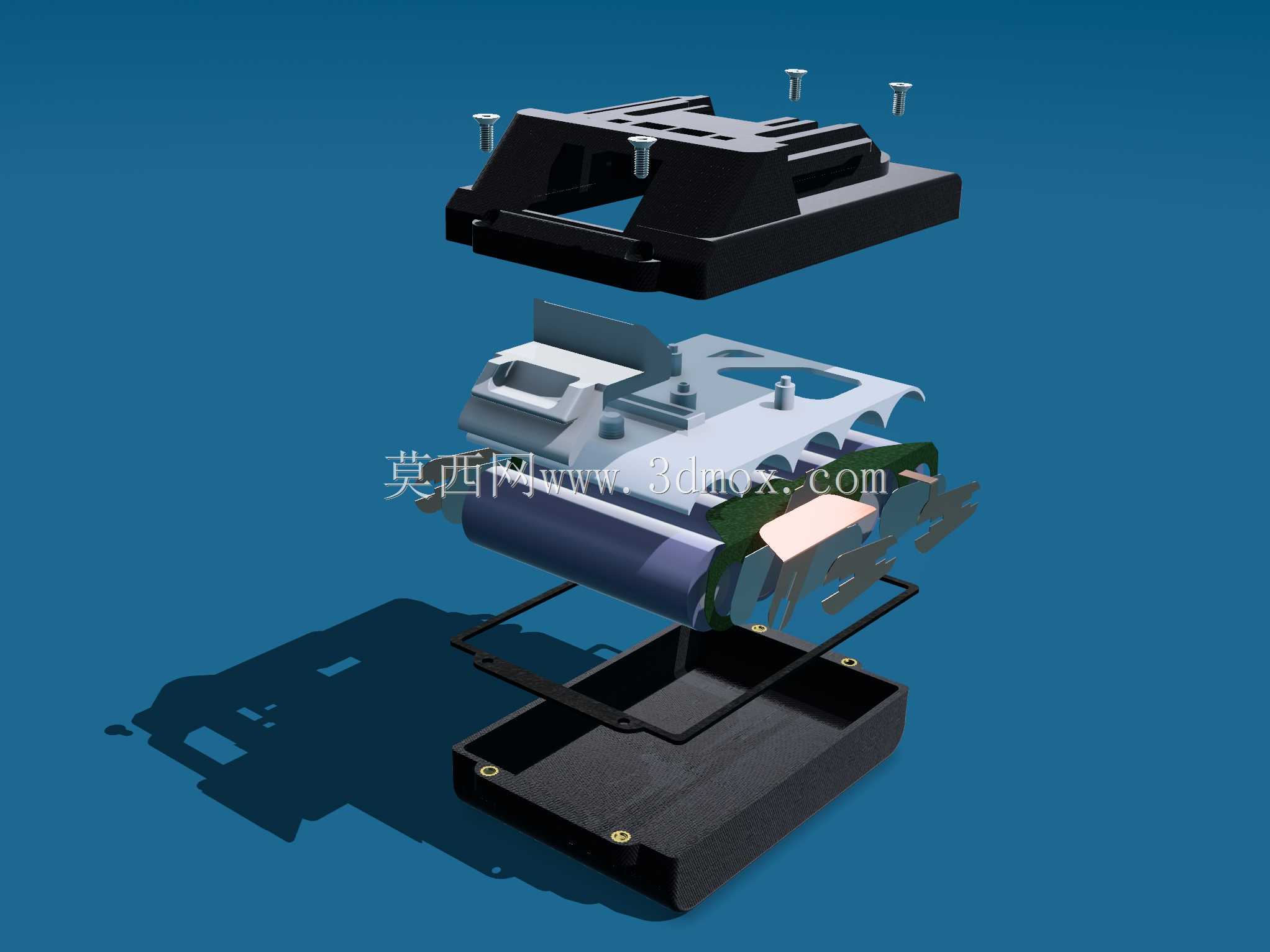

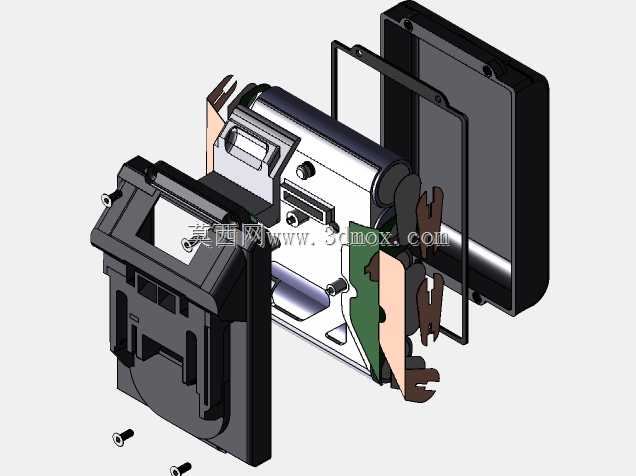

　　结构上采用上下分体式外壳加内部电芯托架的布局，爆炸视图可以清晰看到分层逻辑：最上层是工具对接端的卡扣与导轨结构，完全复刻原装BL1820的滑入安装轨迹、锁止卡扣位置以及电极触点的排布间距，保证装入工具时卡位顺畅，锁止到位，不会出现晃动松脱；中间层是电芯固定支架，将多颗21700电芯按串接排布限位，电芯之间预留绝缘间隙，避免电芯直接接触摩擦；下层是底壳，预留镍片走线、保护板安装的空间，底壳边缘设计加强筋，提升跌落时的抗冲击能力。

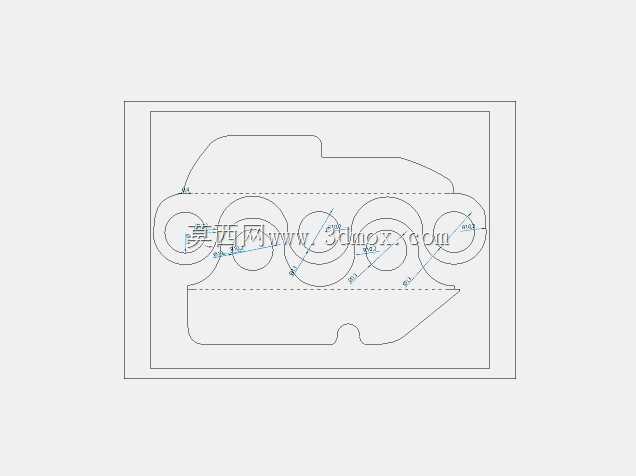

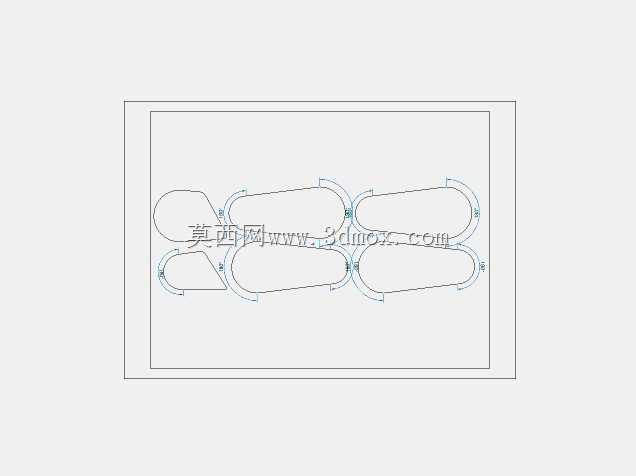

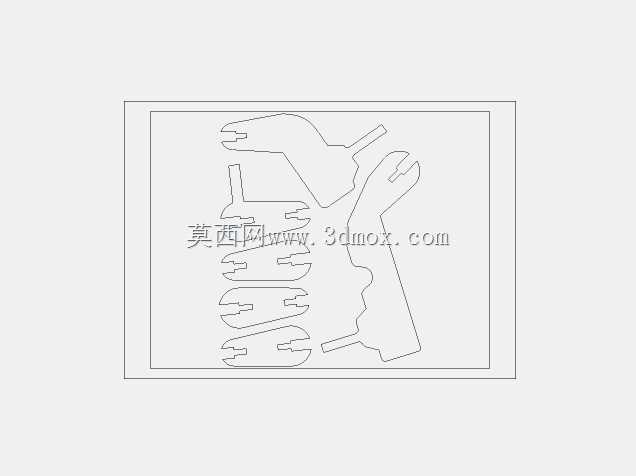

　　材料选型兼顾3D打印小批量制作与量产可行性，外壳主体可选用PC-CF碳纤维增强尼龙或者TPE 83A软胶包覆提升抗摔性，内部导电连接采用镀镍不锈钢铜片，也就是常用的镍片，通过点焊连接电芯电极，外部接缝处可使用绝缘胶带做密封缓冲，兼顾绝缘、防振与防尘效果。设计时已经核对了全部安装边界：电池包整体外形尺寸、滑入工具的导轨宽度、卡扣凸起高度、底部支撑轮廓都和原装BL1820保持一致，不需要修改工具本身的电池仓结构，同时内部空间在容纳21700电芯、保护板、镍片走线之后，仍预留了足够的绝缘爬电距离，避免大电流工作下的绝缘风险。

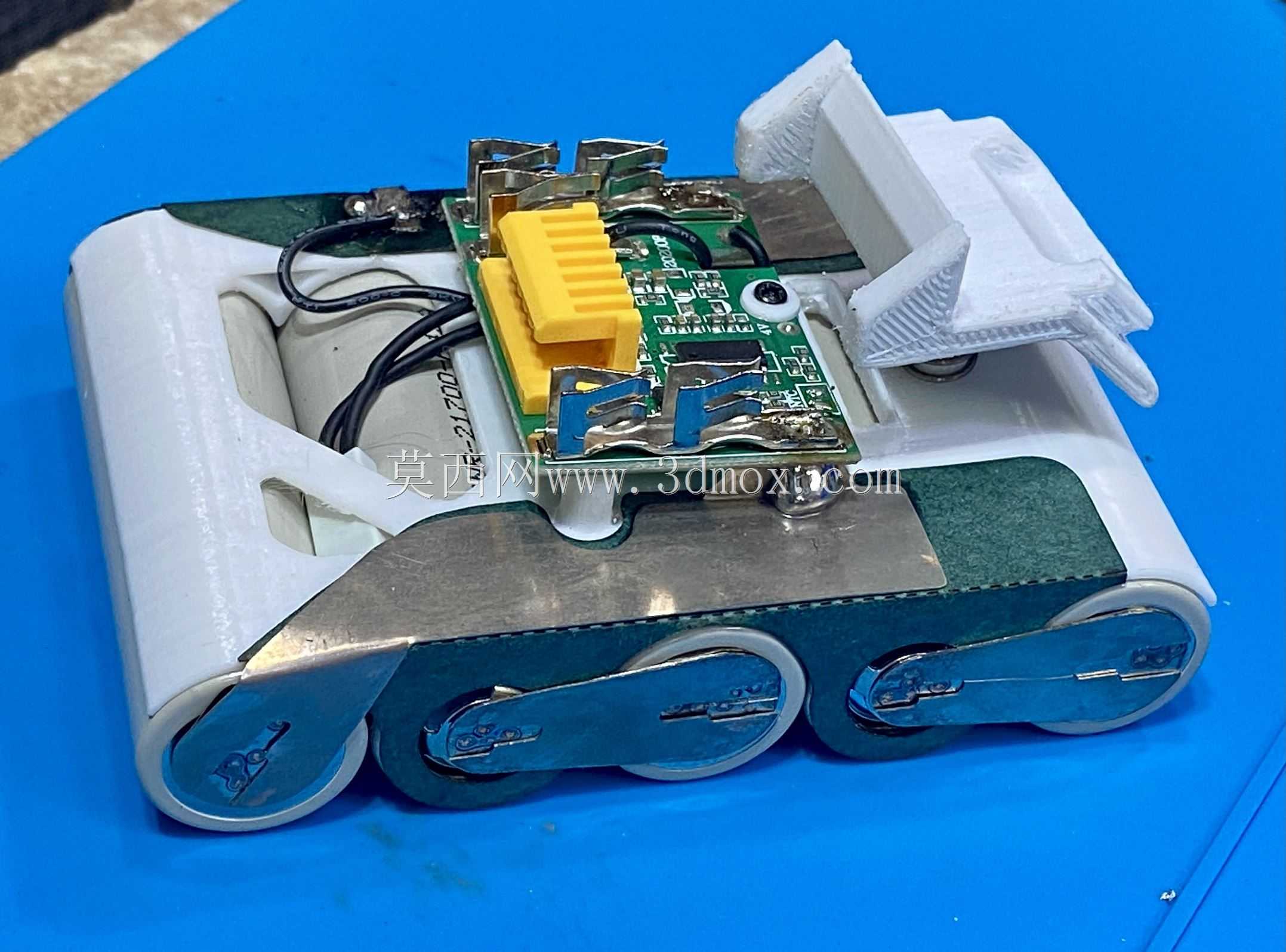

　　结构细节上，外壳的螺丝柱位置、电芯托架的限位卡槽都做了对位设计，装配时依次放入电芯、焊接镍片、固定保护板、扣合上下壳、锁入螺丝即可完成组装，上层外露的电极触点位置做了防呆错位，避免正负极反接，外壳表面的防滑纹路也延续了原装电池的握持手感，从工具上取下时按压卡扣的行程和力度和原装体验一致。
