APC后备式不间断电源整机结构

　　这款后备式UPS主要面向桌面办公、小型网络设备、家用电脑、收银终端及轻载工控场景，用于在市电中断或电压异常时提供短时供电，避免设备突然掉电造成数据丢失、文件损坏或业务中断。整机采用220V交流输入规格，额定输出功率390W，容量650VA，属于典型的小功率后备式不间断电源。

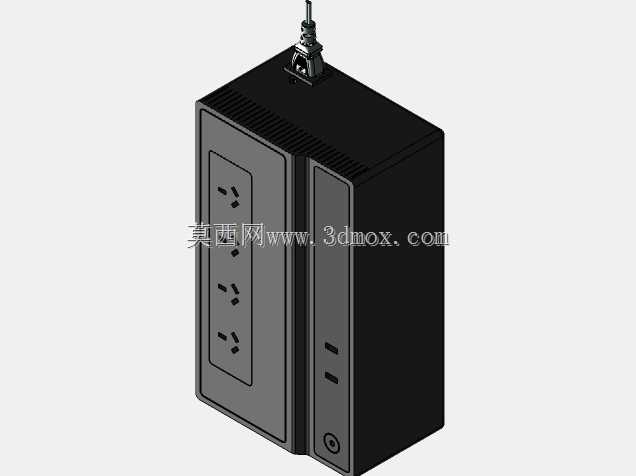

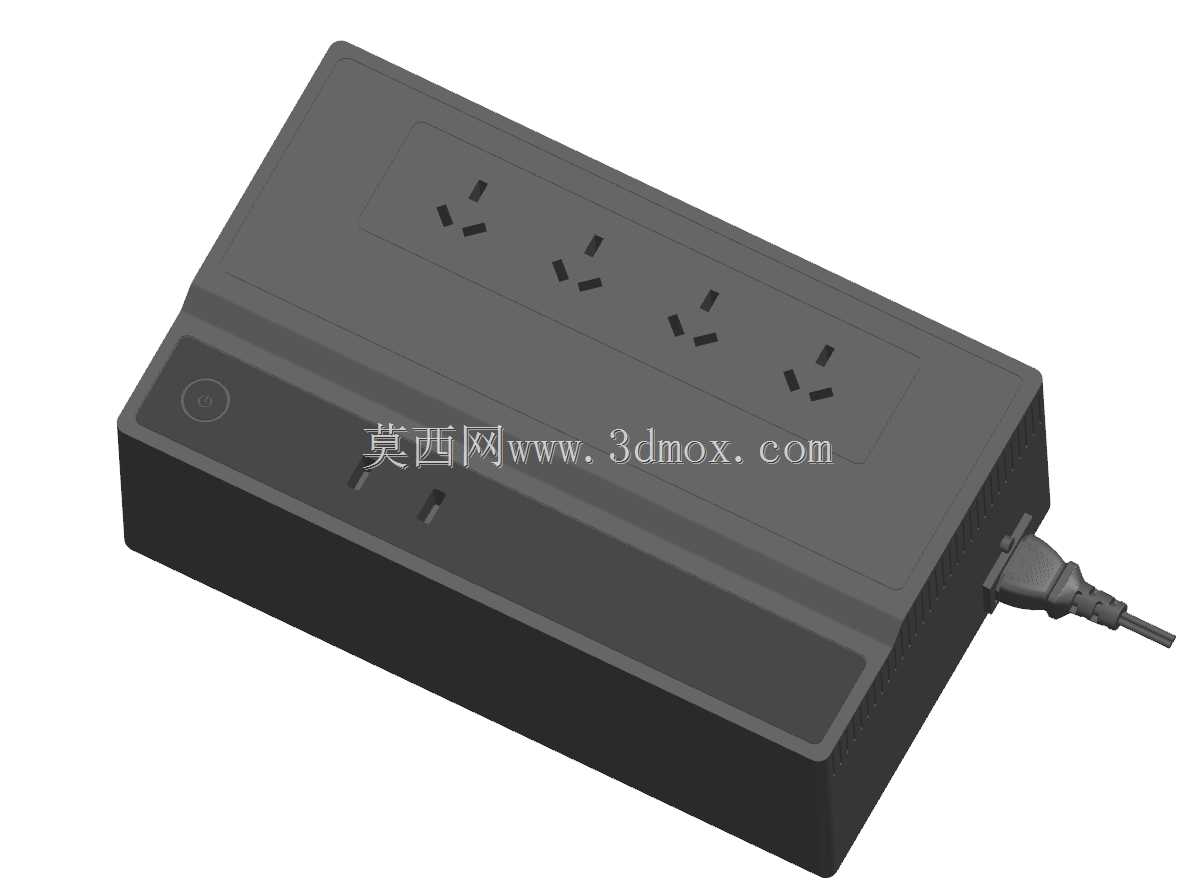

　　从结构布局看，设备外壳分为前面板操作区与背面插座输出区。正面集中布置状态指示、电源按键和接口标识，便于用户在桌面或机柜低位快速判断运行状态；背面设置多组国标插座，可同时接入电脑主机、显示器、路由器、小型NAS或收银外设。插座面板做了下沉式分区，插孔之间保留足够插拔间距，避免较大电源适配器互相干涉。

　　建模时需要重点还原壳体的分件关系、前面板弧度、侧面散热边界以及插座模块的相对位置。外壳以薄壁塑料件为主，左右壳体通过卡扣和螺钉柱组合，内部预留蓄电池、逆变电路板、充电模块和继电器的安装空间。前面板黑色区域与银灰色插座区形成明显分色，表面包含品牌标识、按键、指示灯和装饰线条，这些特征在外观评审和干涉检查中都需要保留。

　　实际安装边界方面，该设备通常放置于桌面、地面或机柜底层，背部和侧面应留出散热与走线空间。插座朝向后方，电源线和负载线缆从背部引出，建模时需考虑插头插入后的深度，不能让墙面、机柜立柱或相邻设备顶住插头。底部支撑面要保持平稳，壳体四角和脚垫位置决定放置姿态；若纳入机柜或支架场景，还应核对整机宽度、深度与高度，确保周边留有通风间隙。

　　功能设计上，后备式UPS在市电正常时以旁路方式向负载供电并对内置电池充电，市电异常时切换至电池逆变输出。它不追求长时间续航，而是强调短时保存数据、安全关机和维持网络设备运行。面板指示灯用于区分市电、电池、负载和故障状态，按键承担开机、关机与静音等操作。结构设计需要兼顾电气安全、散热、阻燃和维护便利性，电池仓与电路板区域应和外壳支撑柱、走线槽保持合理间隙。

　　在三维设计中，除外观曲面外，还应关注插座保护门、插孔间距、面板开孔、按键行程、指示灯透光区以及壳体拼缝。若用于设备选型，可将该模型放入办公工位、弱电柜、收银台或小型机房场景，检查线缆弯曲半径、插头占用空间和维护操作空间；若用于结构深化，则可在此基础上继续拆分电池包、PCB、变压器、插座模块和钣金支架，验证装配顺序与壳体强度。
