移动式液压剪叉升降转运平台车

　　这款移动式剪叉升降转运平台车，主要面向车间内部重载物料的短距离转运与工位高度对位场景，常见于机加工车间工件上下料、仓储库区重型货物码垛、装配线边物料举升对位、维修工位重型部件托举调整等工况，额定承载上限可达500kg，能够替代传统人工抬运重型工件的作业方式，大幅降低一线操作人员的负重搬运强度，同时规避人工抬举过程中工件滑落、人员腰部扭伤的安全隐患。

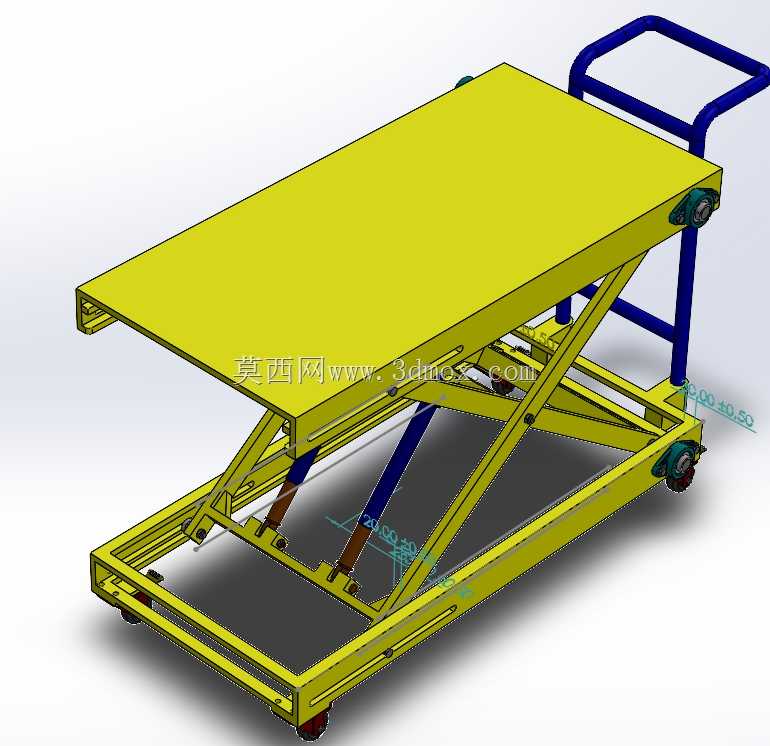

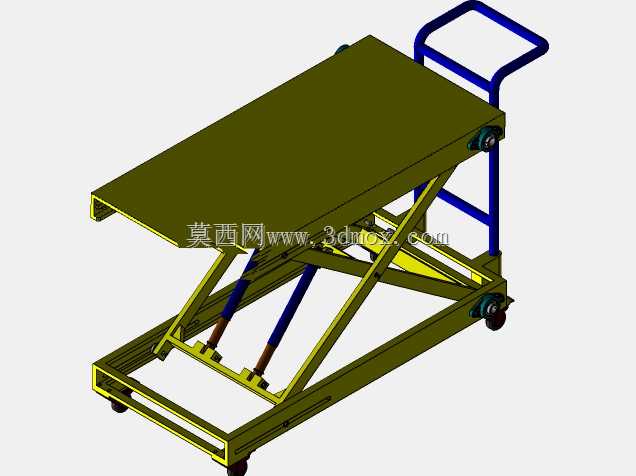

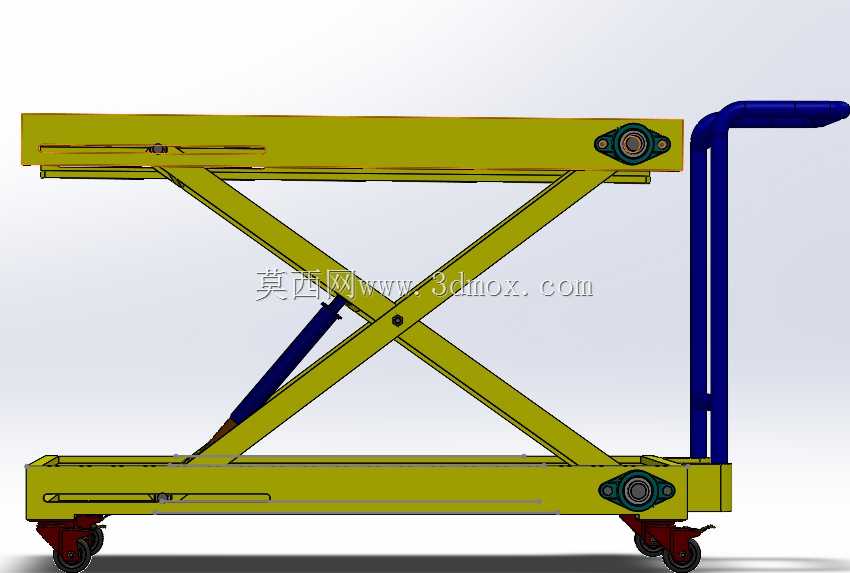

　　从整体结构设计逻辑来看，设备采用成熟的单组双剪叉交叉臂支撑构型，剪叉臂选用矩形型钢焊接成型，臂体之间的铰接点位全部配置耐磨衬套与铰接销轴，在反复升降动作过程中可长期保持铰接间隙稳定，避免剪叉臂出现侧向晃动、升降卡滞的问题。举升动力采用双液压油缸同步驱动方案，两支油缸分别布置在剪叉臂两侧的受力点位，油缸两端均通过铰接座与底架、剪叉活动段连接，液压动力单元内置在底架框架内部，油路排布紧凑，操作人员通过侧边的控制手柄即可控制平台的上升、下降与驻停动作，油缸自带液压锁止结构，当平台举升到指定作业高度后，即使液压管路出现泄压情况，剪叉机构也不会出现意外下坠，保障高位作业的安全性。

　　设备底部框架同样采用型钢焊接成型，框架四角配置重载万向脚轮，其中靠近推手一侧的两个脚轮带刹车锁止结构，当设备需要固定在某一作业点位进行举升操作时，踩下脚轮刹车即可限制整车位移，避免举升过程中平台出现滑移。底架后侧延伸出立式推扶手，扶手采用圆管弯制而成，高度匹配成年人立姿推送的发力区间，操作人员无需弯腰即可握持扶手完成整车的转向与移动。顶部承载平台为整块厚钢板焊接结构，平台边缘做折边加强处理，台面无突出障碍物，可直接放置工装托盘、重型工件、物料箱，平台侧边预留有绑带安装孔位，转运外形不规则的工件时可通过捆绑带将工件固定在台面上，防止转运过程中工件侧翻掉落。

　　从安装与使用边界来看，该设备无需额外做地面基础固定，脚轮支撑形式可适配车间常见的硬化水泥地面、环氧地坪地面，仅要求作业地面平整度在常规车间公差范围内、无明显凸起坑洼即可正常使用。整车收拢状态下整体高度较低，可直接通行于车间常规通道、普通厂房门，无需对现有厂区通道做改造；举升到最高工位时，剪叉臂完全展开，此时台面作业高度适配普通操作人员立姿作业的取放高度，无需额外垫高踩踏。三维建模过程中完整还原了剪叉臂的铰接运动配合关系、油缸的伸缩行程匹配、脚轮的安装位置与推手的弯管形态，结构工程师可直接基于该模型核对升降行程、整车转弯半径、工位通行宽度等参数，也可根据实际厂区的作业需求调整台面尺寸、脚轮规格、油缸行程，衍生出适配不同工况的定制化升降转运设备。
