剪叉式液压升降作业支撑结构设计

　　这套剪叉式升降结构的三维建模，完全围绕车间内工位物料转运、轻型设备举升的实际作业场景搭建，没有冗余的装饰性结构，所有部件的尺寸设定都贴合常规中小型工位的安装边界，整体收拢后高度控制在180mm以内，完全可以嵌入固定工位的地坑内做隐藏式安装，最大伸展高度可达到1200mm，额定承载范围覆盖200kg以内的轻型工装、物料箱举升需求，适配流水线旁的物料补位、小型设备检修抬升、工装夹具高度调节等常见生产场景。

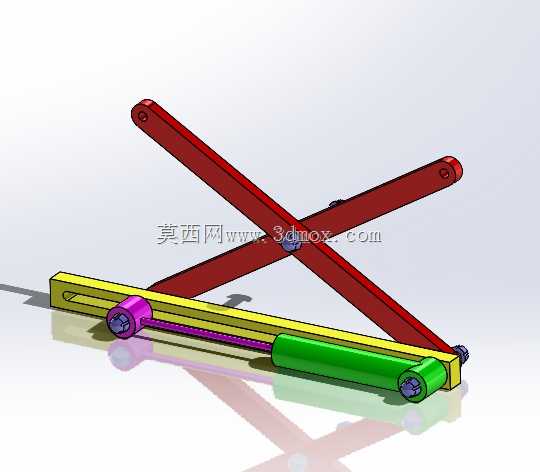

　　结构设计上采用对称式交叉剪臂作为核心承载构件，两根主剪臂采用等长矩形截面型钢建模，中间铰接点设置在臂身中点位置，保证升降过程中上下平台始终保持水平状态，不会出现侧倾偏移。底部滑槽采用一体化的长槽型导轨设计，剪臂下端的滚轮嵌入滑槽内，配合水平布置的液压执行元件推动活动端沿滑槽往复移动，将液压缸的水平推力转化为剪臂的开合动作，进而带动顶部平台完成垂直升降，这种驱动布局相比顶部直推式结构，能大幅降低设备收拢后的整体高度，节省安装空间。

　　建模过程中对所有铰接位置都做了配合间隙预留，销轴与安装孔的配合公差按照基孔制间隙配合设定，避免实际加工装配后出现运动卡滞。液压缸的安装座分别固定在底部框架的固定端和剪臂活动端的连接耳上，缸体行程与剪臂的开合角度做了参数化关联，当液压缸完全伸出时剪臂收拢到最低位置，完全缩回时剪臂伸展到最大举升高度，全程运动无死点，不会出现机构自锁失效的问题。顶部平台表面预留了标准的工装安装螺纹孔位，用户可以根据自身需求加装防滑台面、工装夹具或者物料护栏，不需要额外对平台主体进行二次加工。

　　考虑到实际安装时的地面平整度误差，底部框架的四个角都设置了可调支撑脚结构，调节范围达到30mm，可以抵消地面不平整带来的安装偏差，保证设备运行时整体处于水平状态。剪臂的所有铰接销轴端部都设置了开口销安装孔，防止设备运行过程中销轴窜动脱落，所有受力部位的圆角、倒角都按照机械加工工艺要求做了处理，避免应力集中导致的结构疲劳损坏。整个机构的运动逻辑经过运动仿真验证，升降过程中各部件无干涉，运行平稳无冲击，完全可以直接导出工程图用于生产加工，也可以作为自动化产线升降工位的基础模块，搭配传感器、电控系统实现自动高度调节功能。
