阻尼平衡履带式机器人行走底盘

项目分类:工业机器人 发布时间:2023-10-24 ID:714052
  • 阻尼平衡履带式机器人行走底盘
  • 阻尼平衡履带式机器人行走底盘

  履带式行走底盘在小型巡检、排爆侦察、教学实训与复杂地形搬运场景中应用广泛,相比轮式平台,它对碎石、台阶、泥泞和松散地面的通过能力更强。这套阻尼平衡结构的核心目标,是在有限车体空间内解决小型履带车越障时的冲击与姿态波动问题。

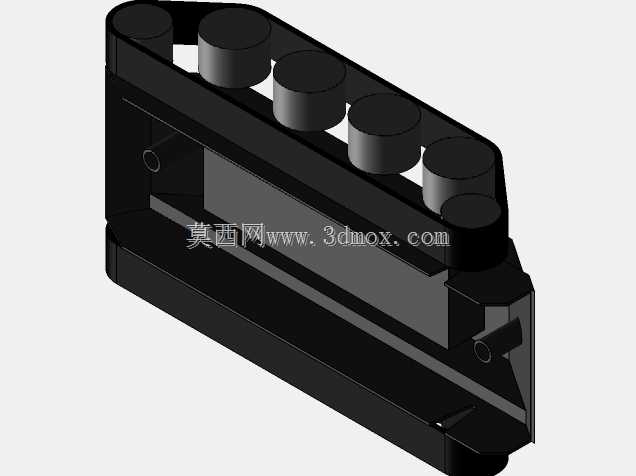

  从整体布置看,底盘采用双侧履带独立承载的形式,主动轮、从动轮与多组负重轮沿履带环向排布。负重轮并非刚性固定在车架上,而是通过带阻尼特性的支撑结构与主体连接。当单侧履带压上凸起或落入凹坑时,负重轮可产生一定位移,配合阻尼元件吸收冲击,避免上部搭载的传感器、控制板或机械臂因剧烈颠簸而失准。这种思路在小型机器人上尤其重要,因为整车质量轻、轮径小,普通刚性底盘遇到障碍时容易出现履带瞬时悬空或车体弹跳。

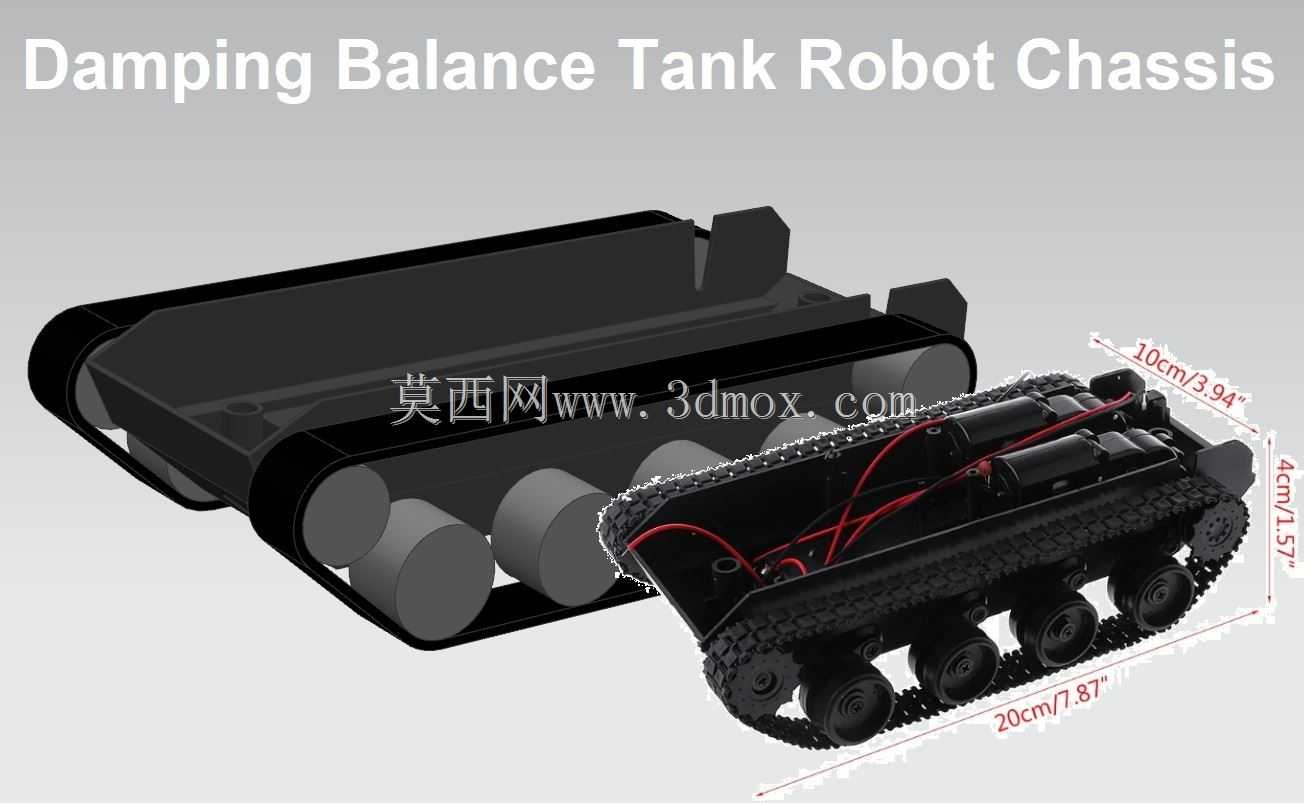

  外形边界方面,图中给出的参考尺寸约为长20cm、宽10cm量级,属于紧凑式小型移动平台。设计时需要同时控制车体高度与履带包络,上部预留平整安装面,便于固定电池、电机驱动器、控制模块或任务载荷;两侧履带外缘构成最宽边界,装配后不能与上层设备支架发生干涉。车架内部走线空间也需提前规划,驱动电机的动力线与控制线沿车体侧部布置,可减少履带卷入风险,并方便后期维护。

  悬挂与阻尼的匹配是建模重点。若只做外形而忽略轮系运动关系,后续做运动仿真或实物改装时会暴露问题。负重轮摆臂行程、阻尼件安装角度、履带张紧余量都要相互协调:行程过小,减震效果不明显;行程过大,则容易导致履带脱齿或张紧失效。主动轮与履带齿的啮合位置、从动轮的张紧调节方式,也应在三维结构中保留可调整空间。

  建模时可将底盘拆分为车架、左右履带、驱动轮组、负重轮组、阻尼支撑和上部安装板几个模块。车架承担载荷传递,轮系负责接地与导向,阻尼结构负责缓冲,上部平台则面向不同任务扩展。对于需要搭载摄像头、激光雷达或小型作业机构的场景,底盘重心应尽量压低,并让载荷中心落在两轮支撑区域附近,以降低爬坡和转向时的倾覆风险。

  履带板与轮体的接触关系也值得细化。橡胶类履带在粗糙地面上能提供较大摩擦面积,但转弯时存在滑移阻力;多负重轮布局可降低接地比压,使整车在松软表面更稳定。阻尼结构不必追求复杂,关键是让力传递路径清晰:地面冲击经负重轮、支撑摆臂、阻尼元件再到车架,最终被逐级衰减。

  在工程落地中,这类底盘既可作为独立移动平台,也可作为专用机器人的下层行走模块。结构设计需要兼顾通过性、搭载能力和装配工艺,尤其要把握尺寸边界、悬挂行程与履带张紧三者之间的平衡。
