12V74W半导体制冷空气冷却套件结构设计

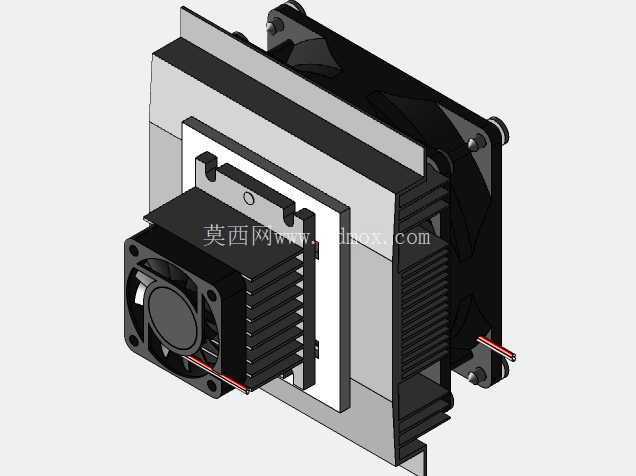

　　从结构组成来看，整套组件分为冷端换热、帕尔贴元件、热端散热三个核心部分，冷端采用平整铝制基板直接贴合帕尔贴冷面，基板表面做平面度处理，保证和帕尔贴陶瓷面的充分接触，减少接触热阻，冷端基板预留安装孔位，可直接固定需要降温的目标器件或者冷量传导结构。帕尔贴元件夹在冷端基板和热端散热模组之间，安装时需要在两个贴合面均匀涂抹导热硅脂，填充微观层面的接触间隙，降低界面热阻，元件的供电引线从侧边引出，避免和散热鳍片、风扇结构产生干涉。这套半导体制冷空气冷却组件，核心依托帕尔贴元件的热电效应实现主动制冷，在小型恒温槽、电子元器件局部降温、小型密闭空间温控场景中应用十分广泛，比如实验室小型样品温控台、桌面级3D打印机耗材冷却、车载小型冷藏单元、电子设备超频辅助散热等场景，都能见到这类结构的身影。不同于被动散热仅依靠温差带走热量的模式，这套组件通过主动通电实现热量的定向搬运，能在环境温度基础上实现最大二十摄氏度以上的温降，满足小空间精准控温的需求。

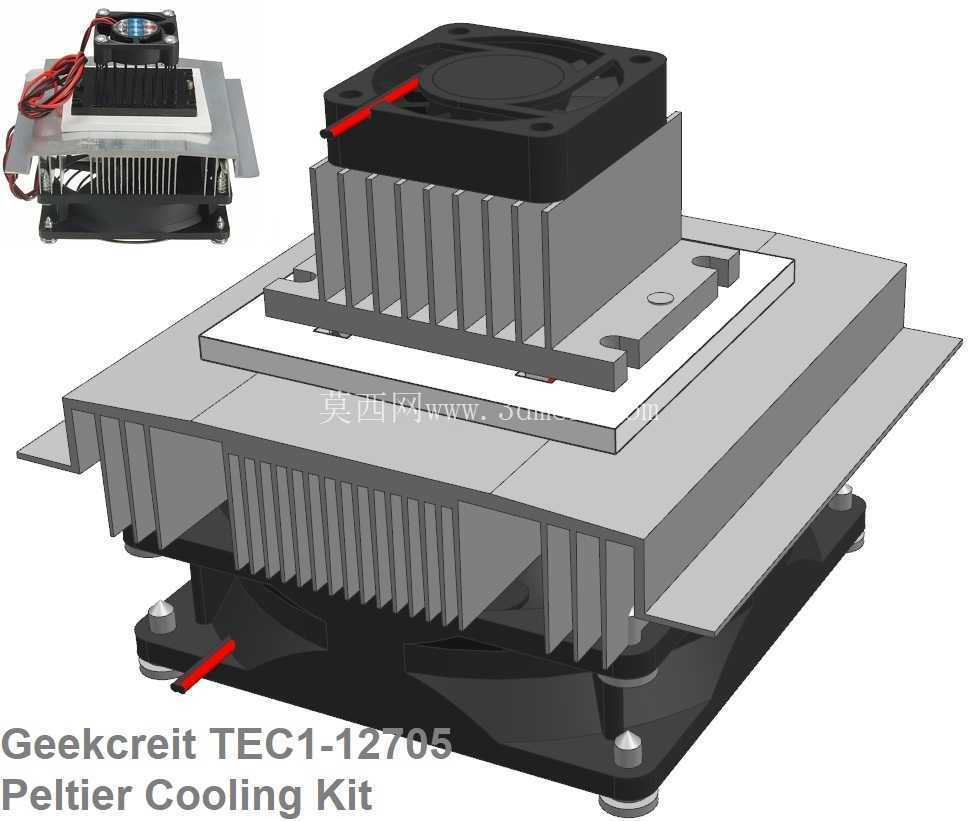

　　热端部分采用上下双风扇配合铝制鳍片散热的结构，下方大尺寸轴流风扇直吹底部密集鳍片，上方小尺寸风扇辅助带走鳍片上部滞留的热空气，双风扇的风道设计形成贯穿式气流，比单风扇结构的散热效率提升近三成，能及时把帕尔贴热端产生的热量排到周边环境中，避免热端热量堆积反向传导到冷端，抵消制冷效果。设计过程中需要重点考量安装的应力问题，帕尔贴元件为陶瓷脆性材质，锁紧固定螺丝时需要采用对角逐步拧紧的方式，保证四个固定点的压力均匀，压力值控制在每平方厘米十到十五公斤力区间，压力过小会导致接触间隙大热阻升高，压力过大则容易压裂陶瓷本体造成元件报废。

　　整套组件的安装边界设计充分考虑了通用适配性，底部风扇的安装孔位兼容标准80毫米轴流风扇的孔距，冷端基板的固定孔采用M3螺纹规格，可适配多数小型温控场景的安装需求，整体外形为方正堆叠结构，横向尺寸控制在九十毫米见方，整体高度不含冷端外接结构约为七十毫米，在狭小安装空间内也能完成布置。风道设计上特意规避了气流短路的问题，热端鳍片采用错齿排布，引导气流从鳍片根部向端部流动，避免热空气在鳍片内部形成涡流滞留，风扇供电采用统一12V直流供电，和帕尔贴元件的供电电压一致，可共用同一路直流电源，简化外部接线的复杂度。

　　实际使用中需要注意，帕尔贴元件必须在热端散热正常的情况下才能通电，一旦热端风扇停转，热端温度会在数分钟内飙升至一百摄氏度以上，不仅会导致制冷效果完全丧失，还可能造成帕尔贴内部焊锡熔化、元件永久性损坏，因此结构设计时在热端鳍片位置预留了温度传感器安装位，可配套温控电路实现过热保护，当热端温度超过设定阈值时自动切断帕尔贴供电，保障组件运行安全。冷端基板在低温工况下会产生凝露现象，设计时在冷端和热端的衔接位置预留了保温棉安装槽，可填充橡塑保温材料阻断冷热桥，减少冷量损耗的同时避免凝露水滴落到热端电路或者风扇上造成短路风险。整套结构的所有金属部件均采用铝合金材质，兼顾导热性能和轻量化需求，整体重量控制在三百克以内，不会对安装载体造成过大的负重压力，固定螺丝采用不锈钢材质，避免长期使用出现锈蚀影响结构稳定性。
