尾翼可控式火箭弹结构设计

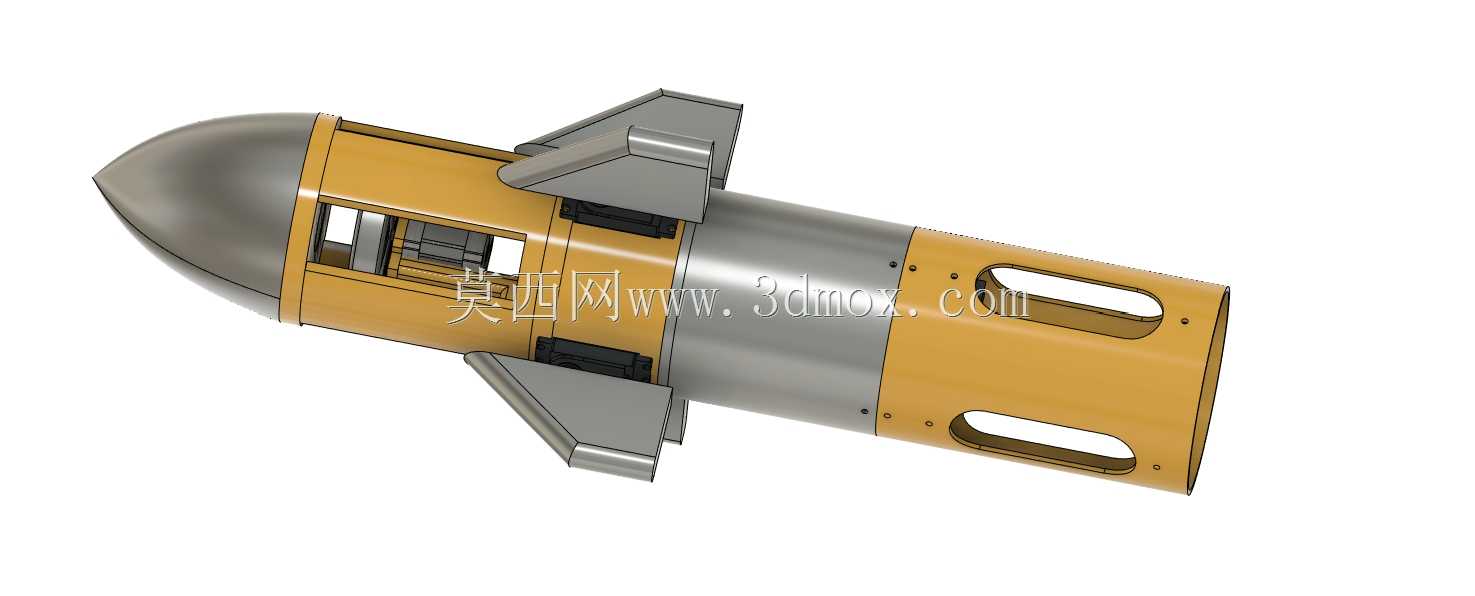

　　这套尾翼可控式火箭弹三维结构，围绕小型制导火箭的气动控制与舱段集成展开，弹体采用分段式圆柱舱布局，头部为钝锥形整流罩，中段布置四片对称安装的可控尾翼，尾段为动力与控制舱段，整体构型兼顾飞行稳定性与姿态调节需求。从工程应用角度看，这类带可控尾翼的火箭结构多用于小型试验火箭、靶弹或教学演示平台，尾翼通过舵机驱动偏转，在飞行过程中改变气动力矩，实现俯仰、偏航通道的姿态修正，相比固定尾翼火箭，其弹道可控性和命中精度有明显提升。

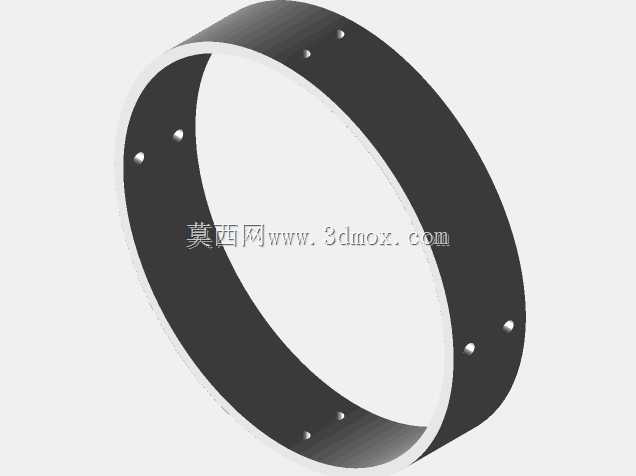

　　结构设计上，弹体被划分为导引头舱、控制舱、舵机舱和动力舱几个功能段。头部锥罩采用流线型钝头造型，在降低亚跨声速阻力的同时为内部传感器预留安装空间；锥罩后段的黄色筒体上开设矩形开窗，用于布置导引头探测窗口或线缆检修口，窗口边缘做了加强凸缘处理，避免开孔削弱筒体刚度。中部银色舱段为承力过渡段，壁厚相对较大，承担尾翼舵机的安装载荷与弹体弯矩传递，舱段之间通过止口配合加周向螺钉连接，保证同轴度。

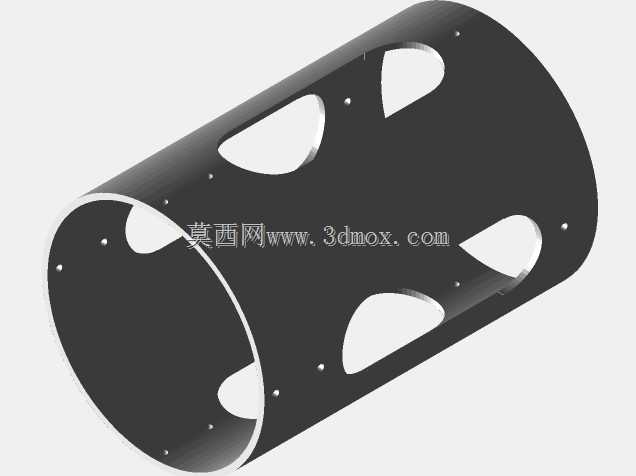

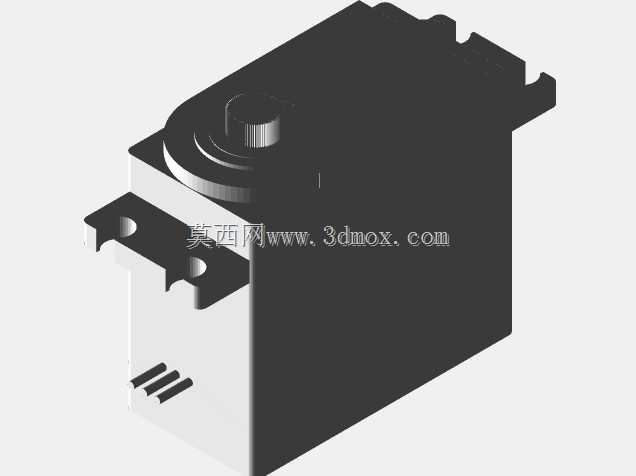

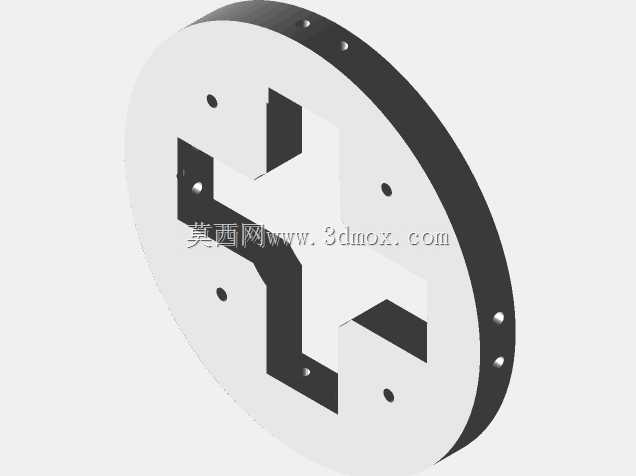

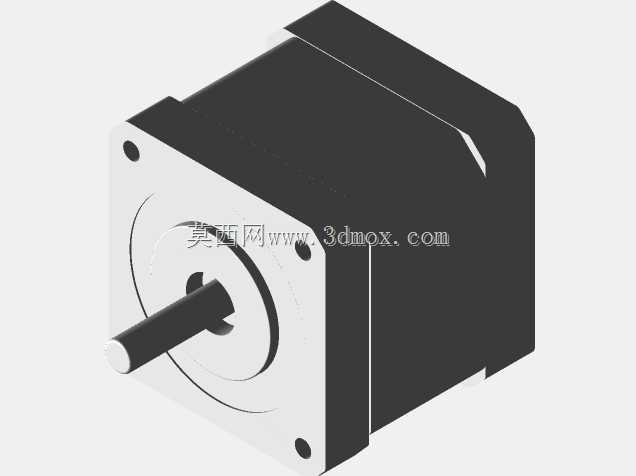

　　尾翼是整套结构的核心，四片梯形弹翼呈十字形分布在弹体四周，每片尾翼根部与舵机输出轴相连，翼面采用带后掠角的平板翼型，翼根处设计加强肋，舵机嵌入筒体内部的安装支座，通过螺栓固定在舱壁加强框上。这种内置舵机的布局让弹体外部保持光顺，减少了气动干扰，同时舵机线缆沿筒体内壁走线槽引入控制舱。尾段筒体同样开设两组长条形减重与散热窗口，窗口沿轴向对称布置，既减轻结构重量，又为内部动力组件提供通风通道，窗口四周翻边强化，防止薄壁筒体在开孔处失稳。

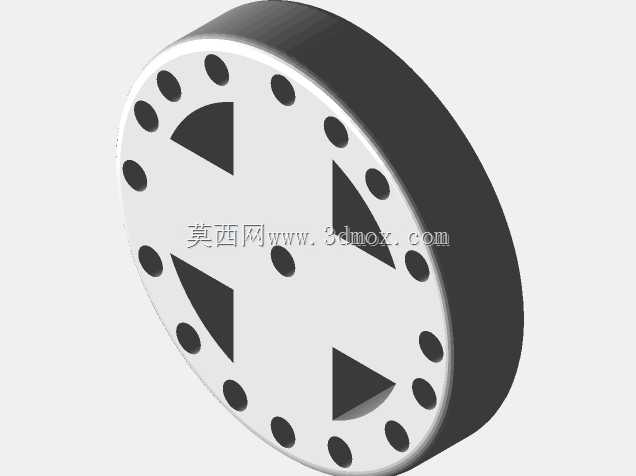

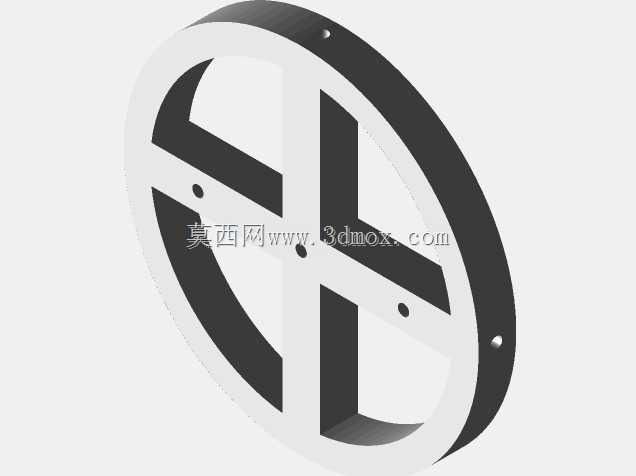

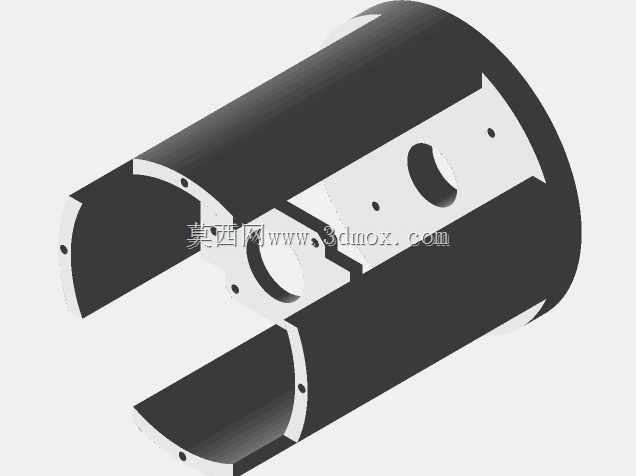

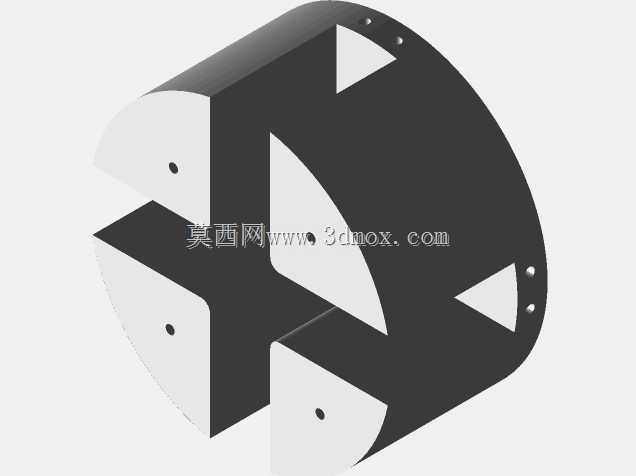

　　安装边界方面，弹体各舱段采用统一的圆柱外径，对接止口设置定位台阶，装配时沿轴向推入后由径向螺钉锁紧，同轴度靠止口配合保证；尾翼转轴轴线垂直于弹体纵轴，四片翼面展开后形成的最大翼展需在发射筒内径约束内，设计时翼面后掠角与展长经过匹配，确保折叠或固定状态下均能适配发射管。承力框集中布置在尾翼安装截面和舱段对接截面，把舵机反力分散到整个筒体，避免局部应力集中。建模过程中对薄壁筒体、开窗补强、翼面舵机配合等关键部位都做了实体还原，能够直接用于结构干涉检查、气动外形评估以及教学演示，为同类小型制导火箭的舱段划分、舵机选型和尾翼布局提供了可参照的结构样本。
