波音X32隐身验证战机整机结构数模

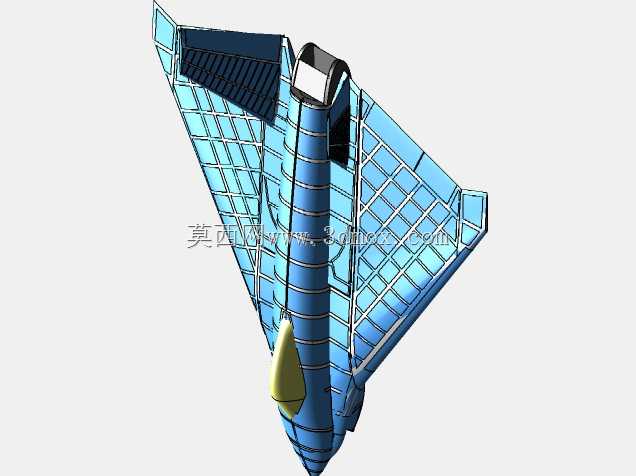

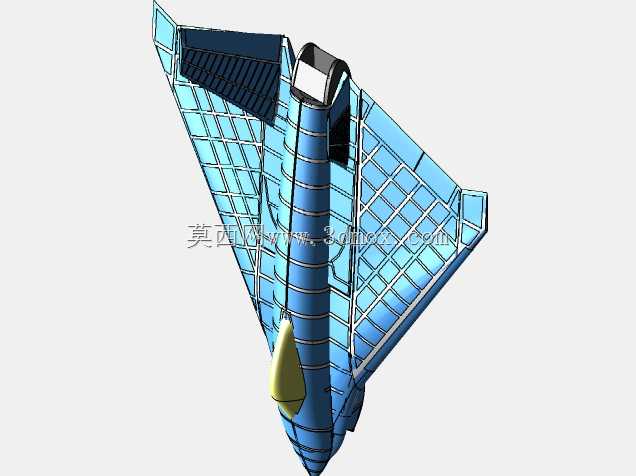

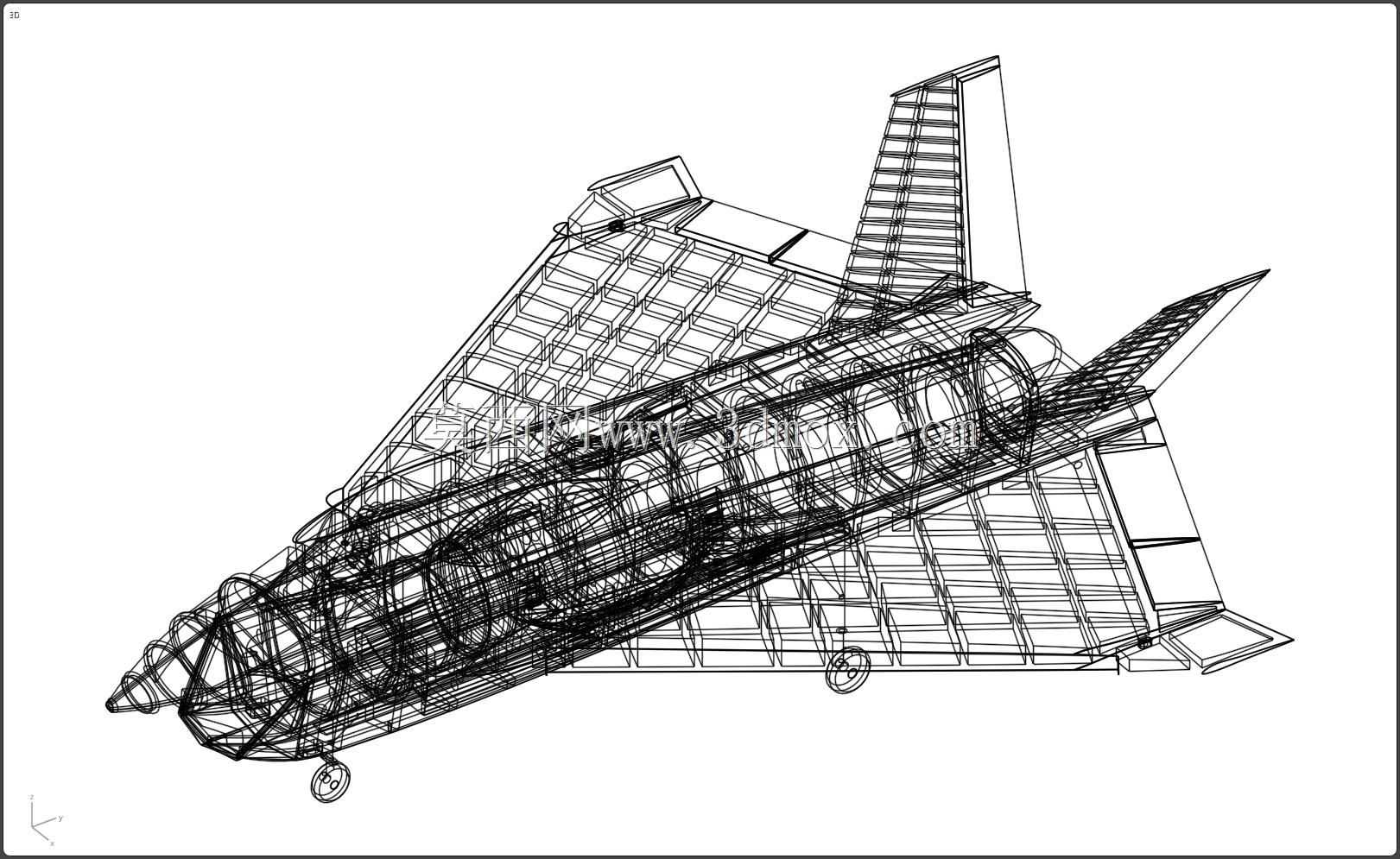

　　这套X-32验证机三维数模面向航空装备方案论证、气动外形比对、教学演示与结构拆解训练场景搭建，完整还原波音在联合打击战斗机竞标阶段提出的单发重型隐身验证平台总体形态。数模采用实体零件逐级装配的组织方式，将机身蒙皮分区、进气道、座舱盖、机翼、尾翼、喷口区域、起落架占位与内部承力框等要素拆分为独立基元，再按子装配关系归集，便于设计人员在评审时快速隔离部件、检查干涉、调整剖切位置。

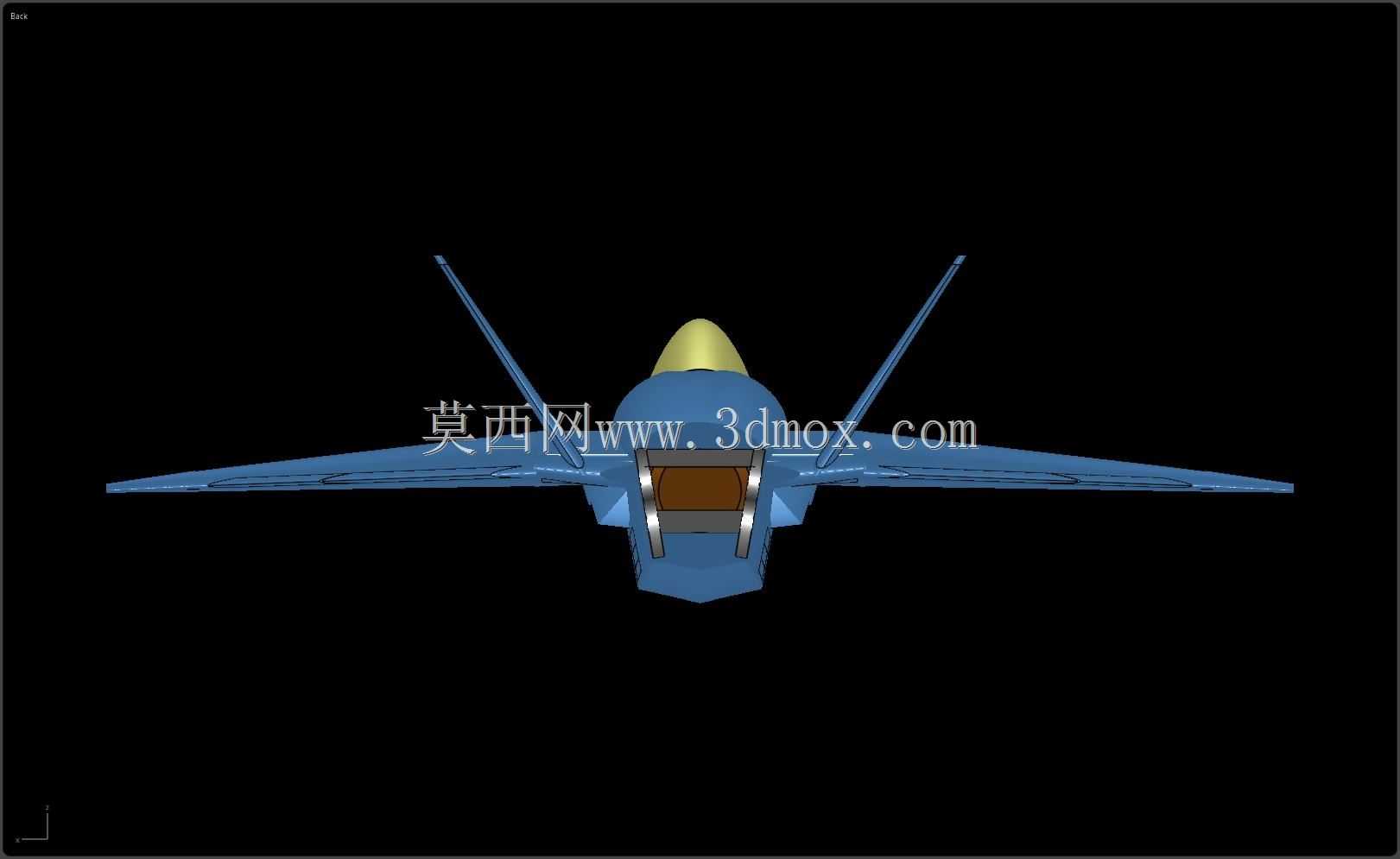

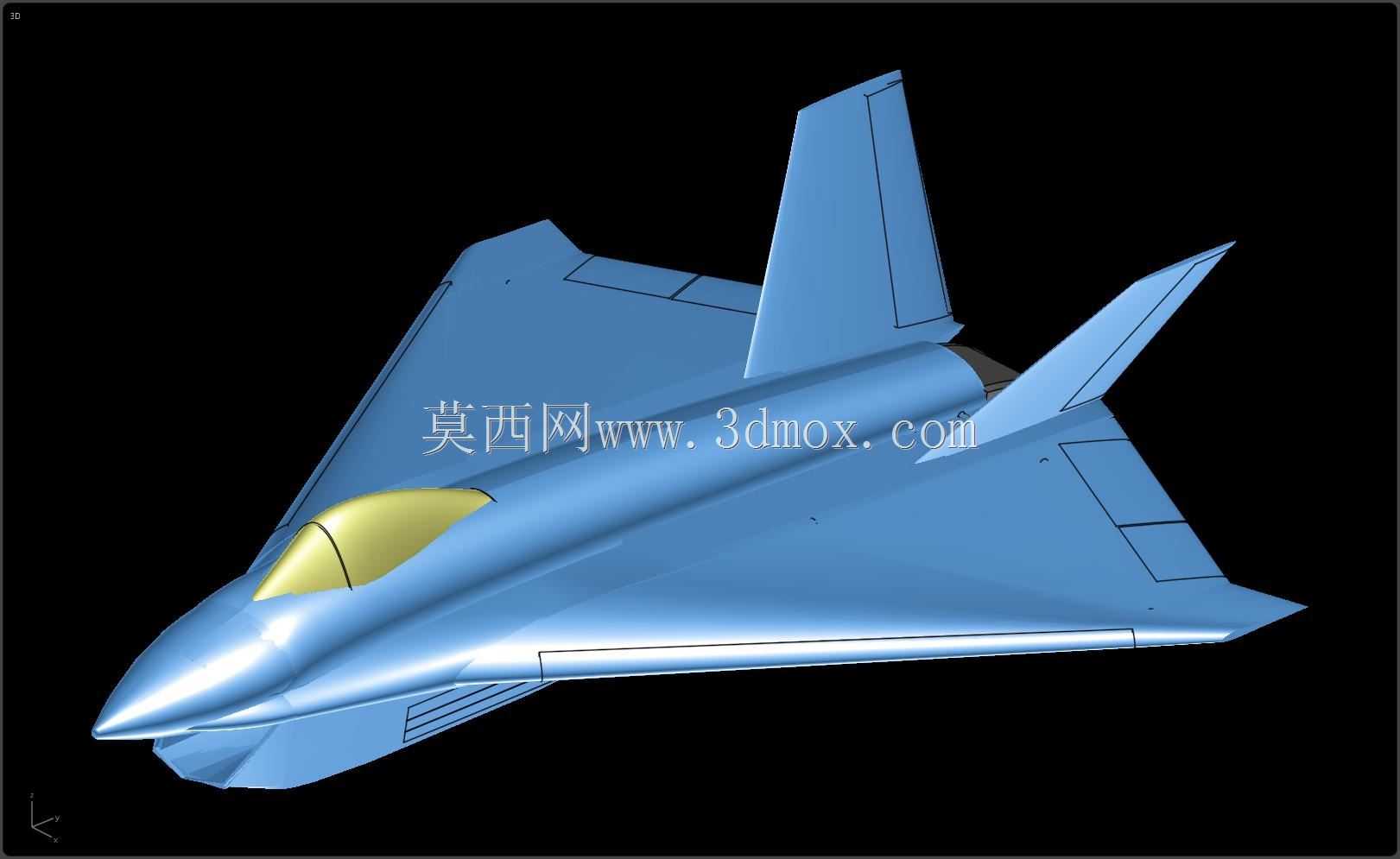

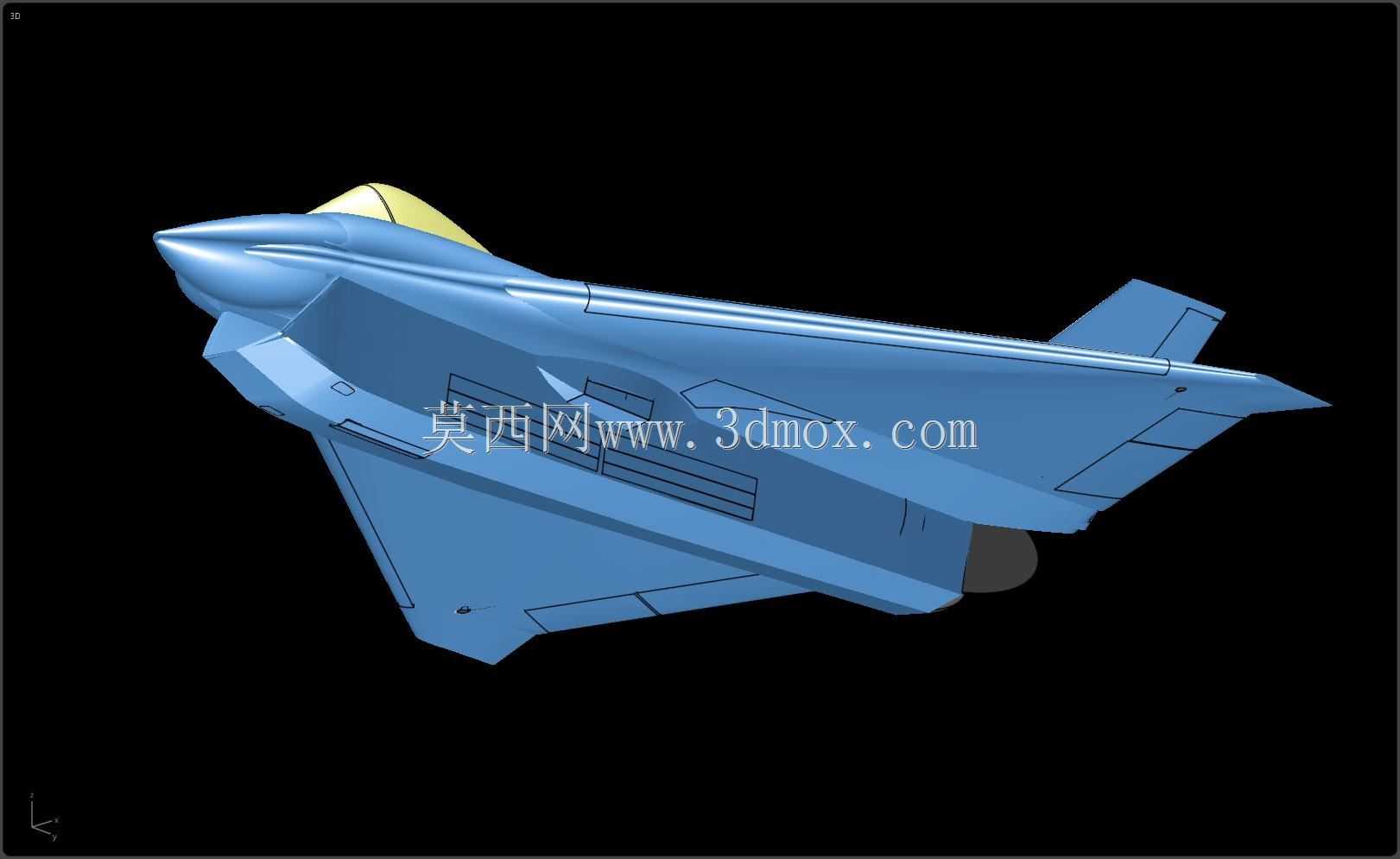

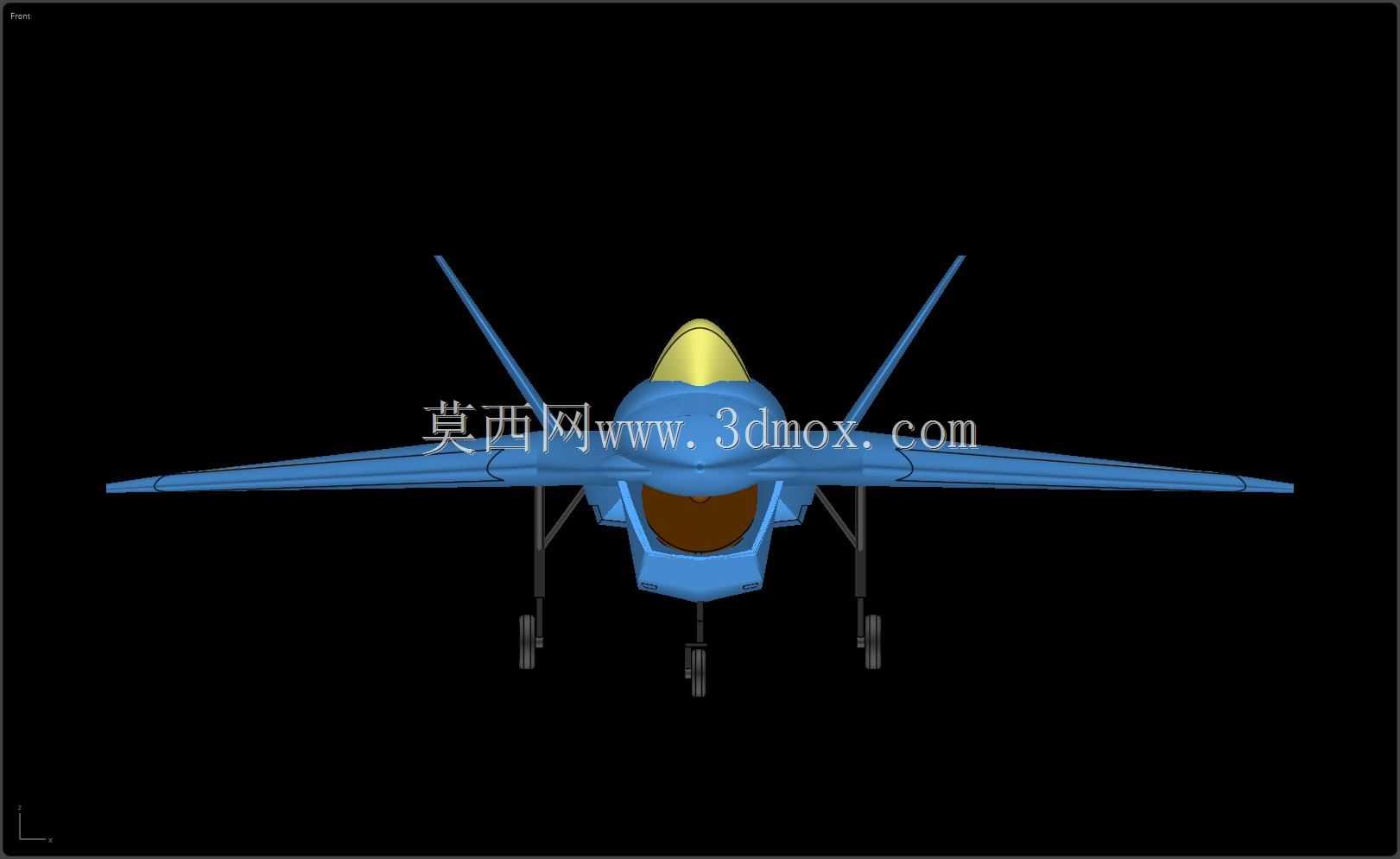

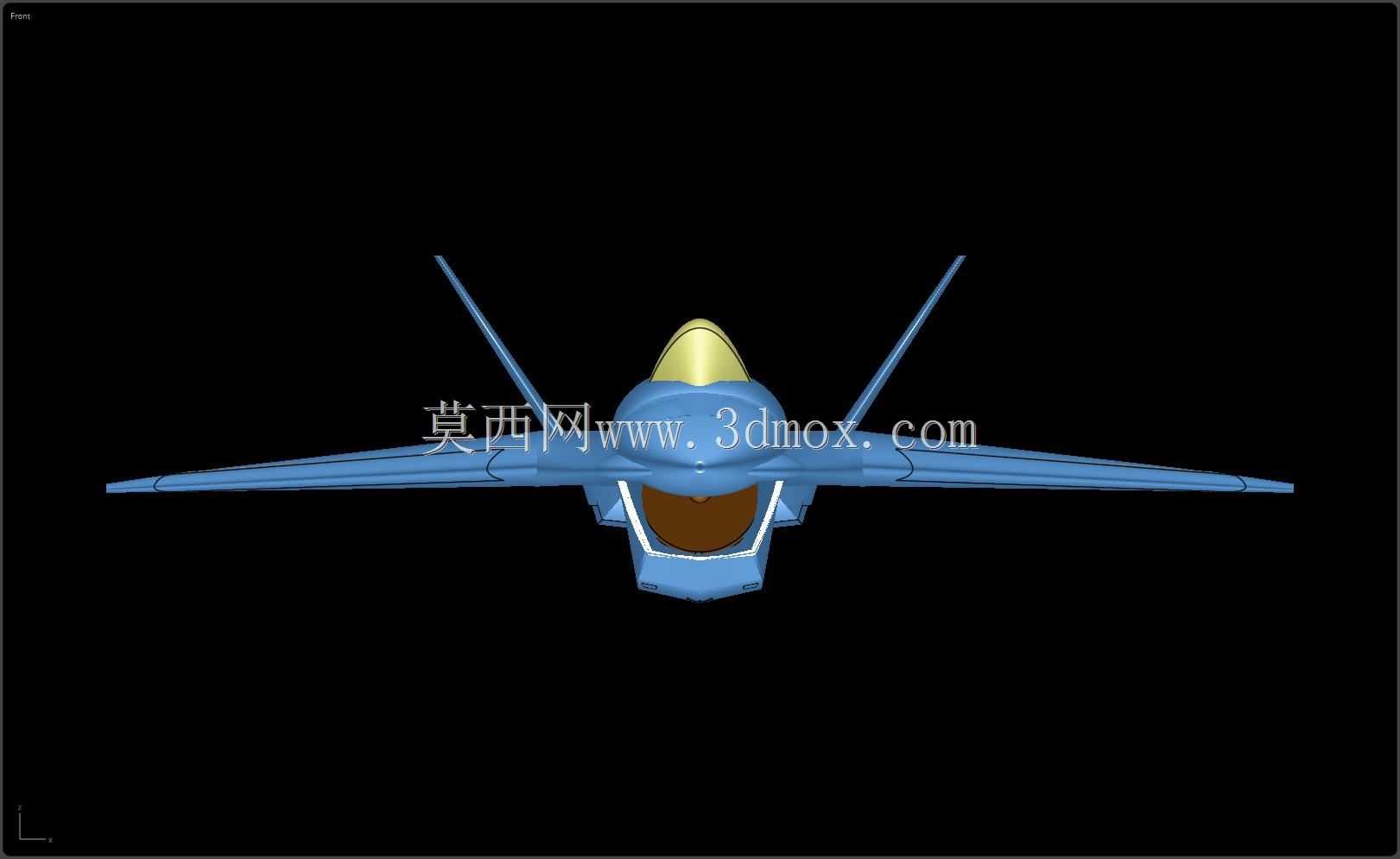

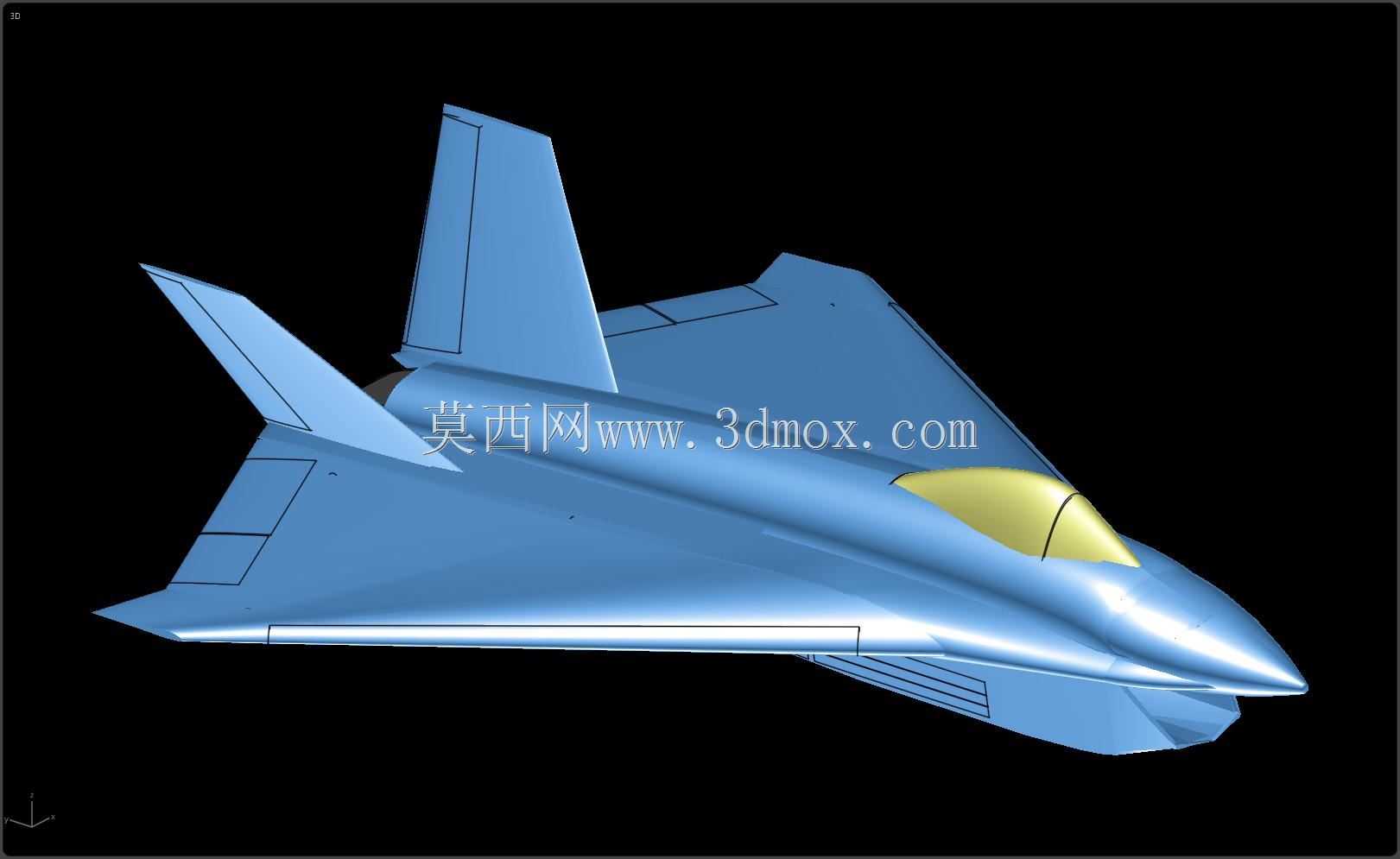

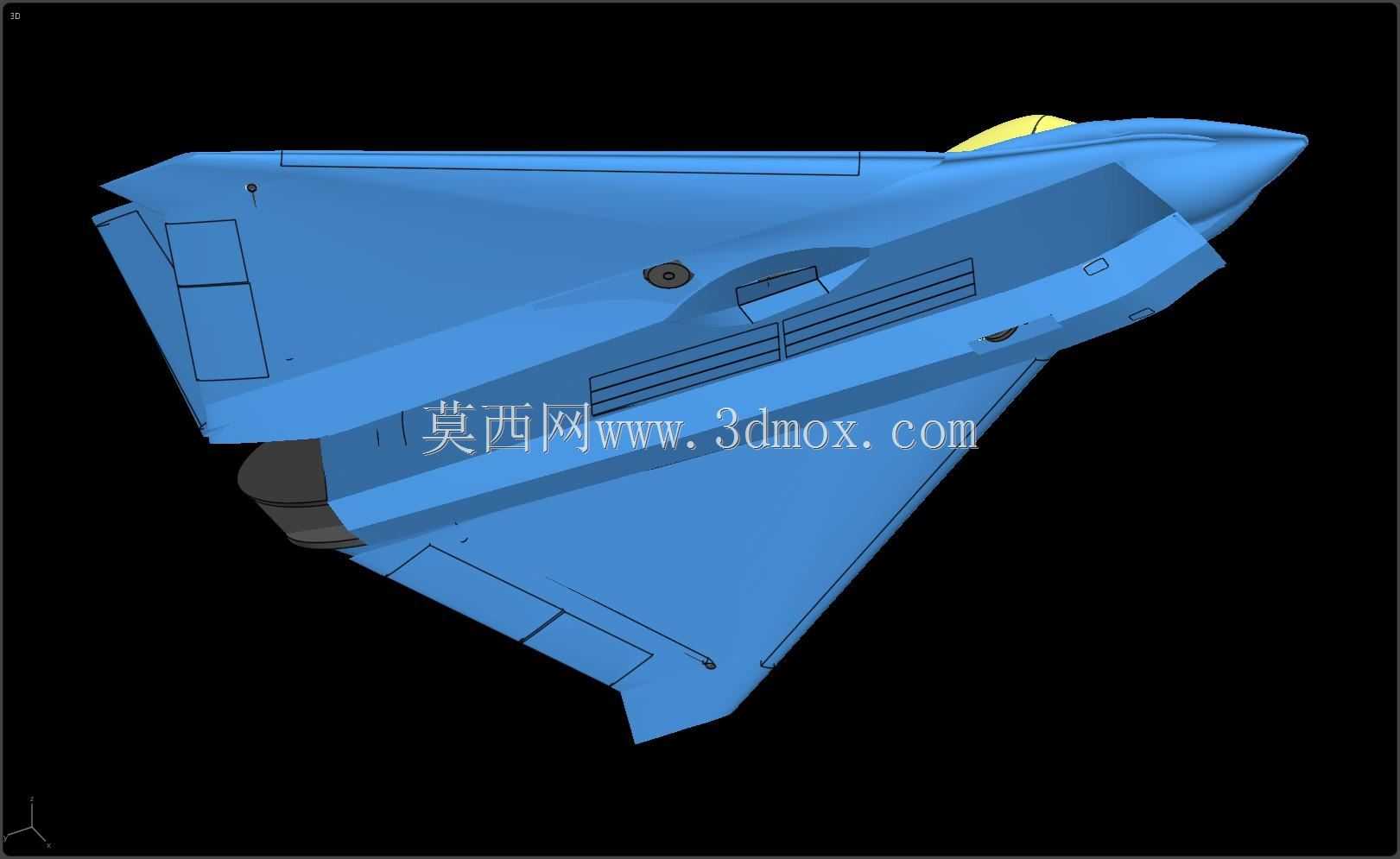

　　从实际用途看，X-32属于技术验证性质的作战飞机方案，重点服务于短距起飞、垂直着陆、隐身突防与舰载/陆基通用化需求的可行性验证。模型保留了该方案最具辨识度的大嘴式下颌进气、肥厚三角翼机身融合体、单垂尾与两片水平尾翼的组合布局。进气口前置并加宽，有利于在大迎角状态下维持进气流畅，但也对前机身截面、雷达隐身修形和进气道遮挡提出更高要求；三角翼提供较大的内部容积，可兼顾燃油储存、弹舱布置和主起落架收纳，翼身融合区域则让升力体特征更明显。

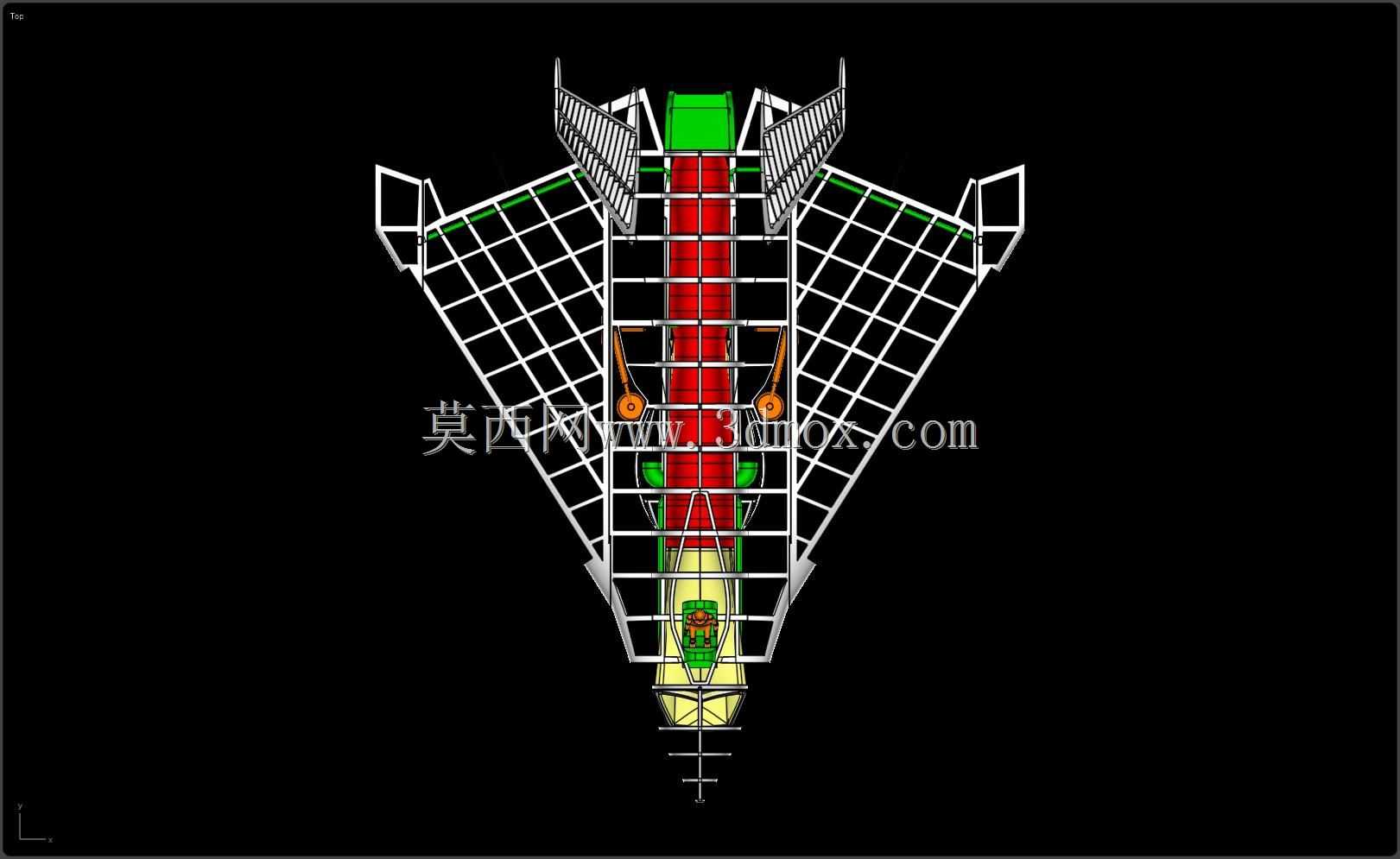

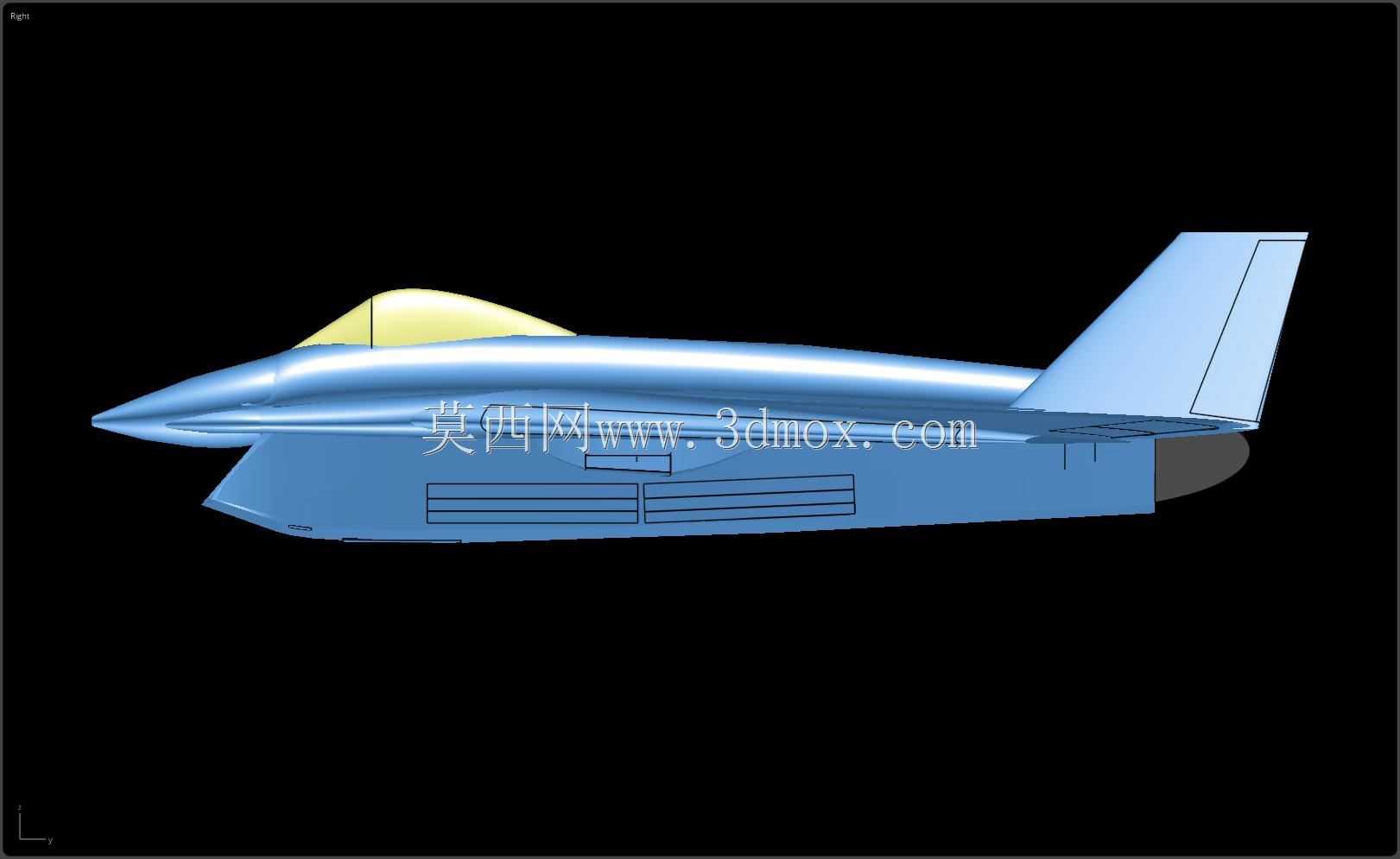

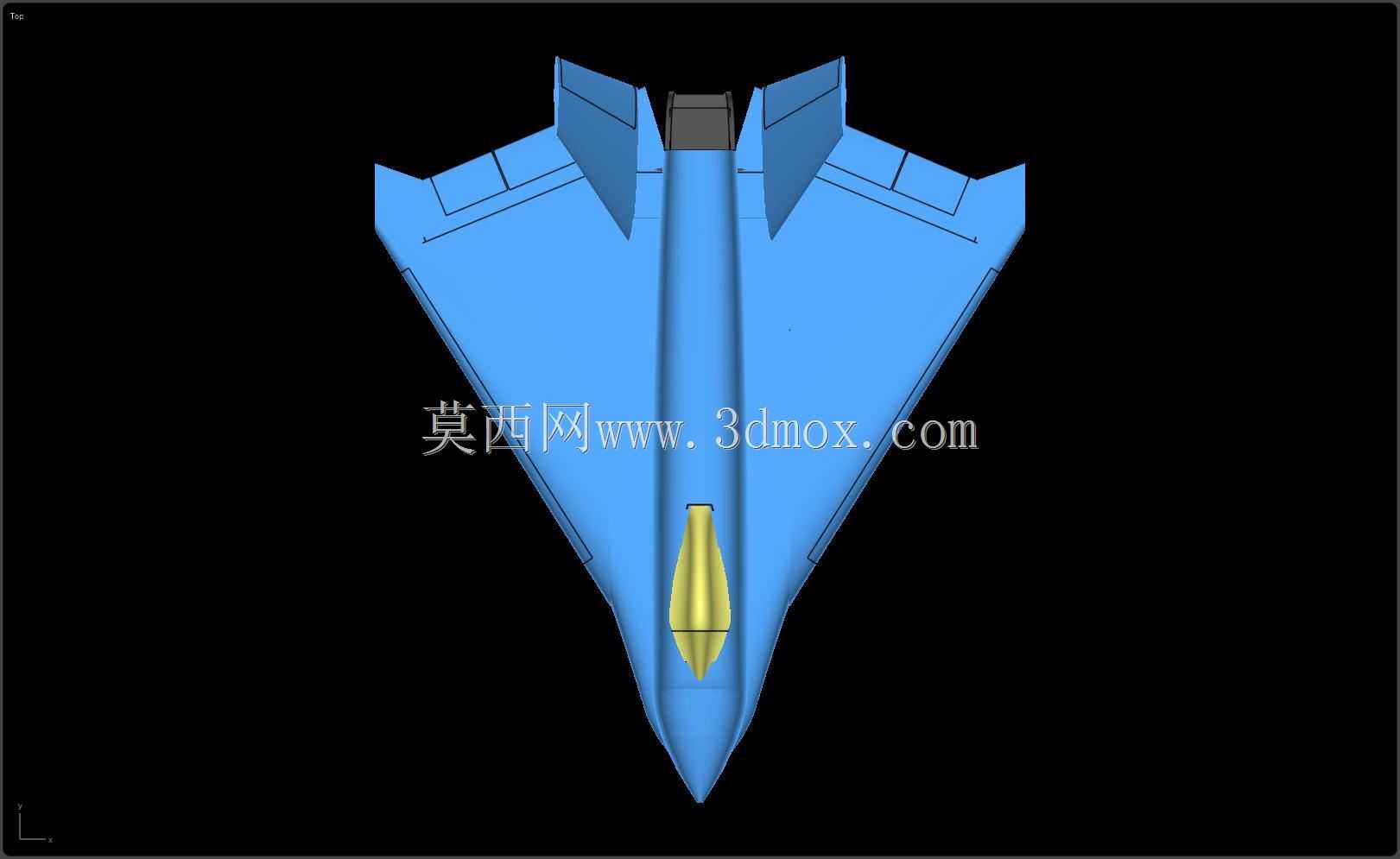

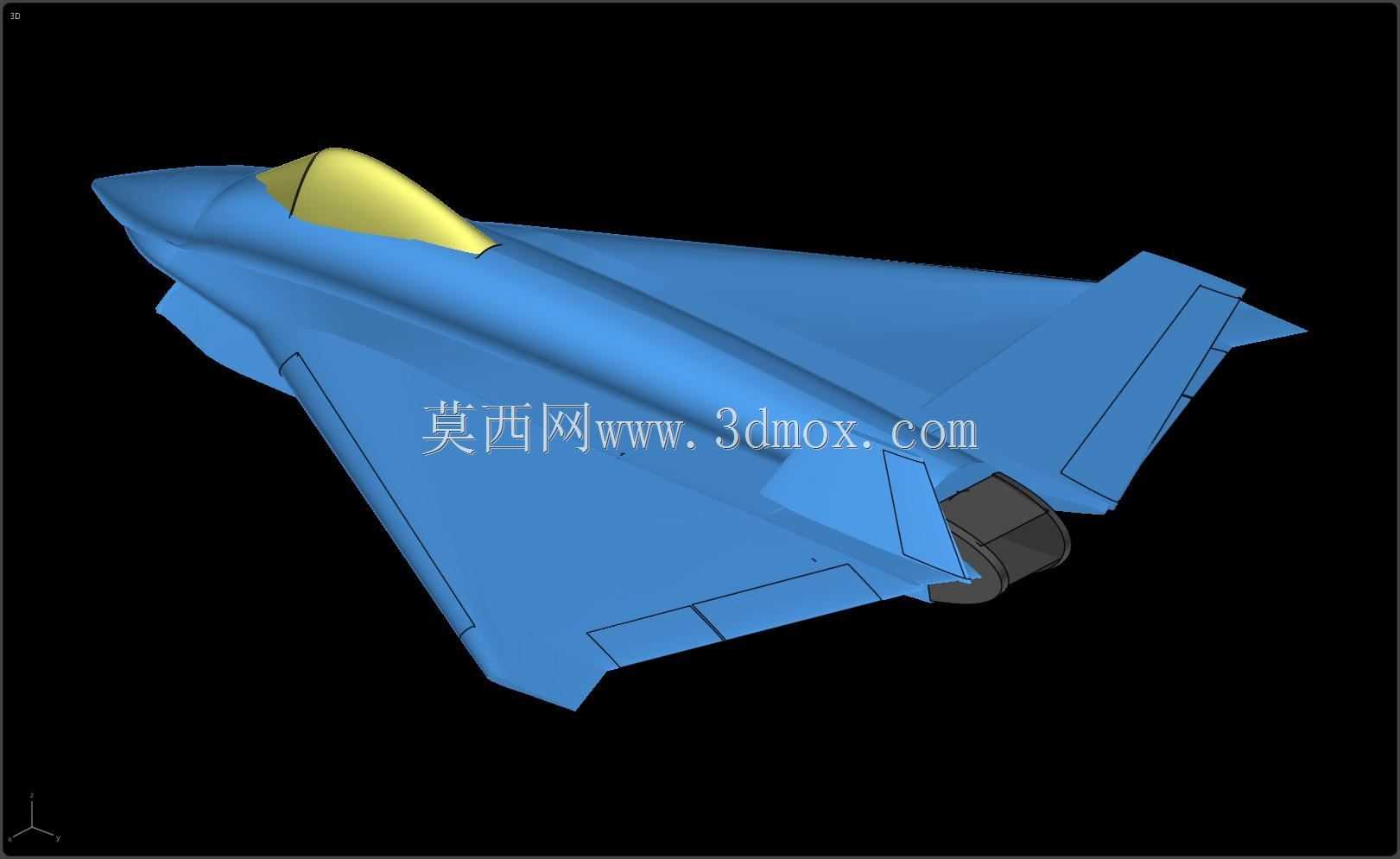

　　建模思路上，外形控制以三面图比例缩放为基础，先确定机头锥角、座舱盖弧度、进气口前缘、机翼后掠角和翼尖切角等关键轮廓，再沿纵向站位拉伸、放样形成连续曲面。机身下部为满足升力风扇或转向喷流相关布置而显得饱满，尾部围绕发动机轴线收敛，垂尾后掠并与机身承力段衔接。水平尾翼位置较低，可配平三角翼在低速和进近阶段的俯仰力矩；机翼后缘控制面、翼下边界和尾部喷口整流段均以独立实体表达，方便后续做运动机构示意。

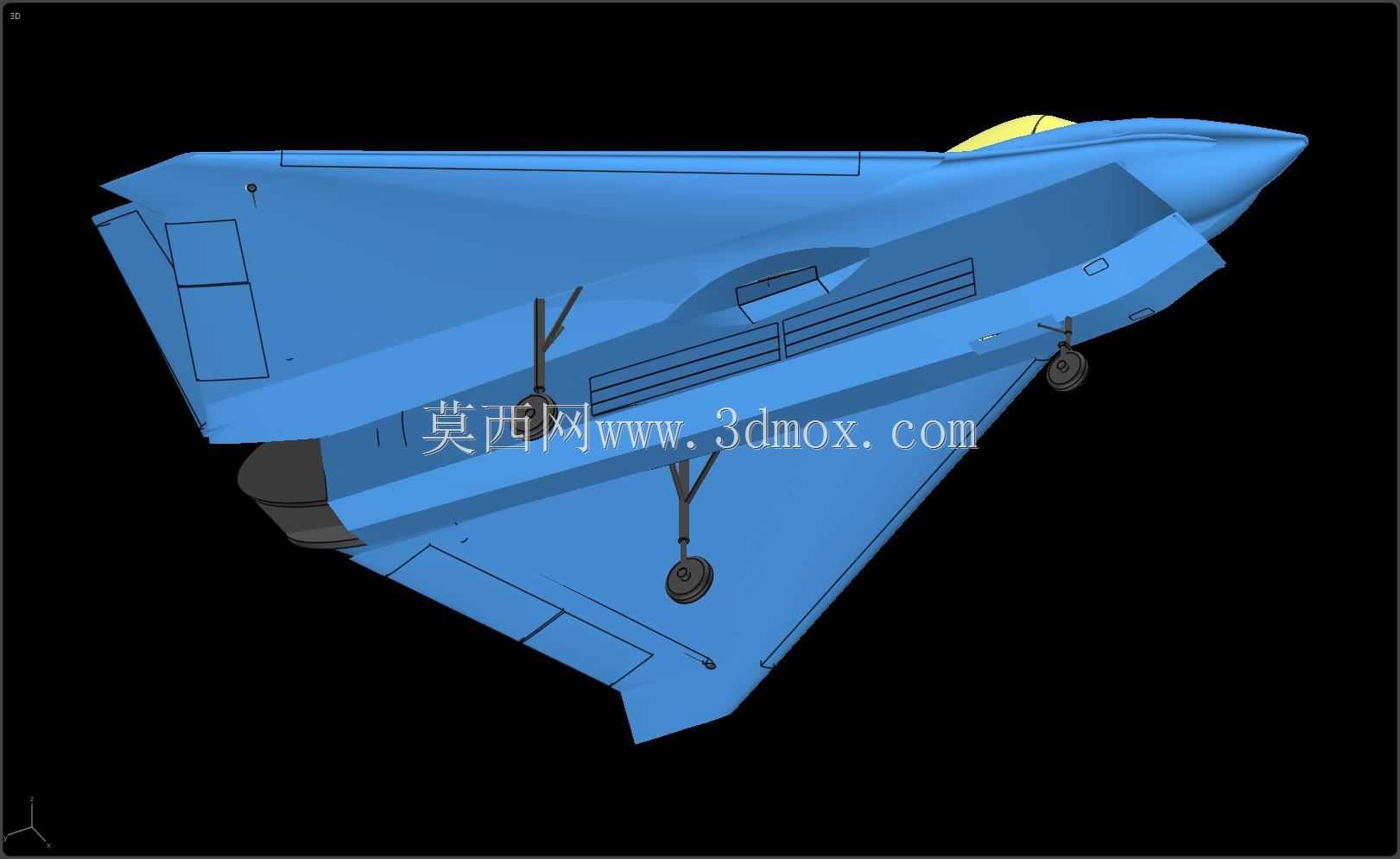

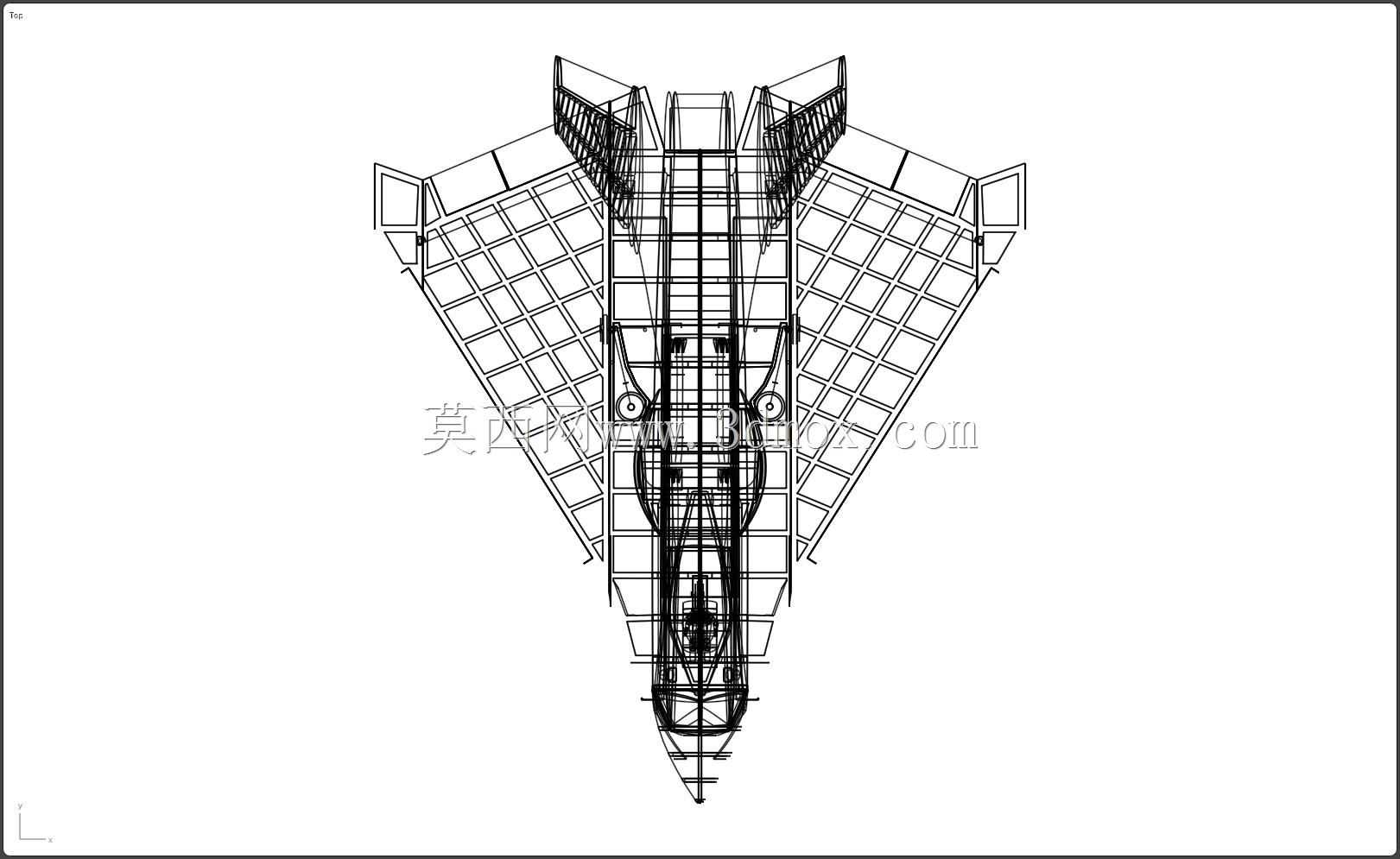

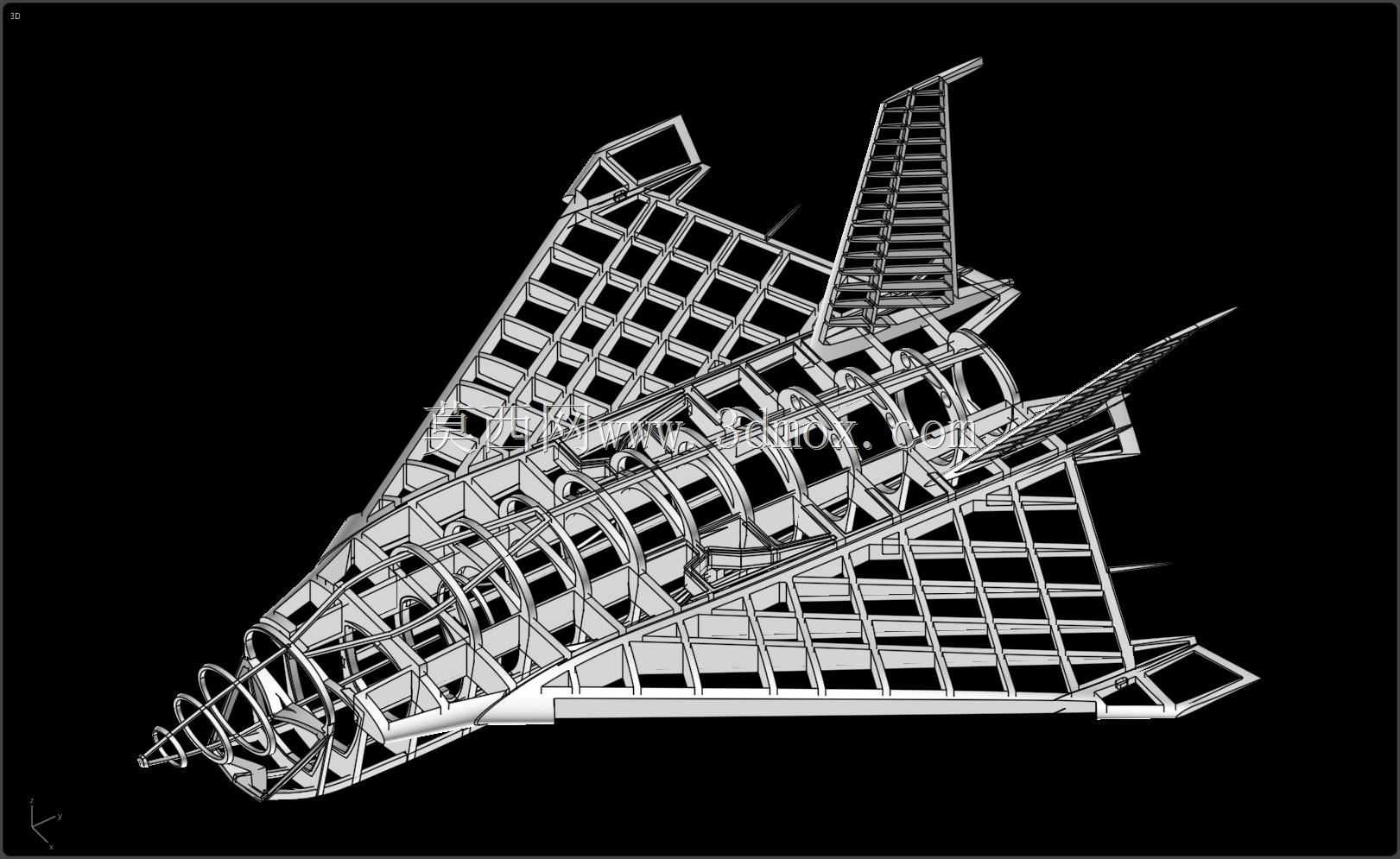

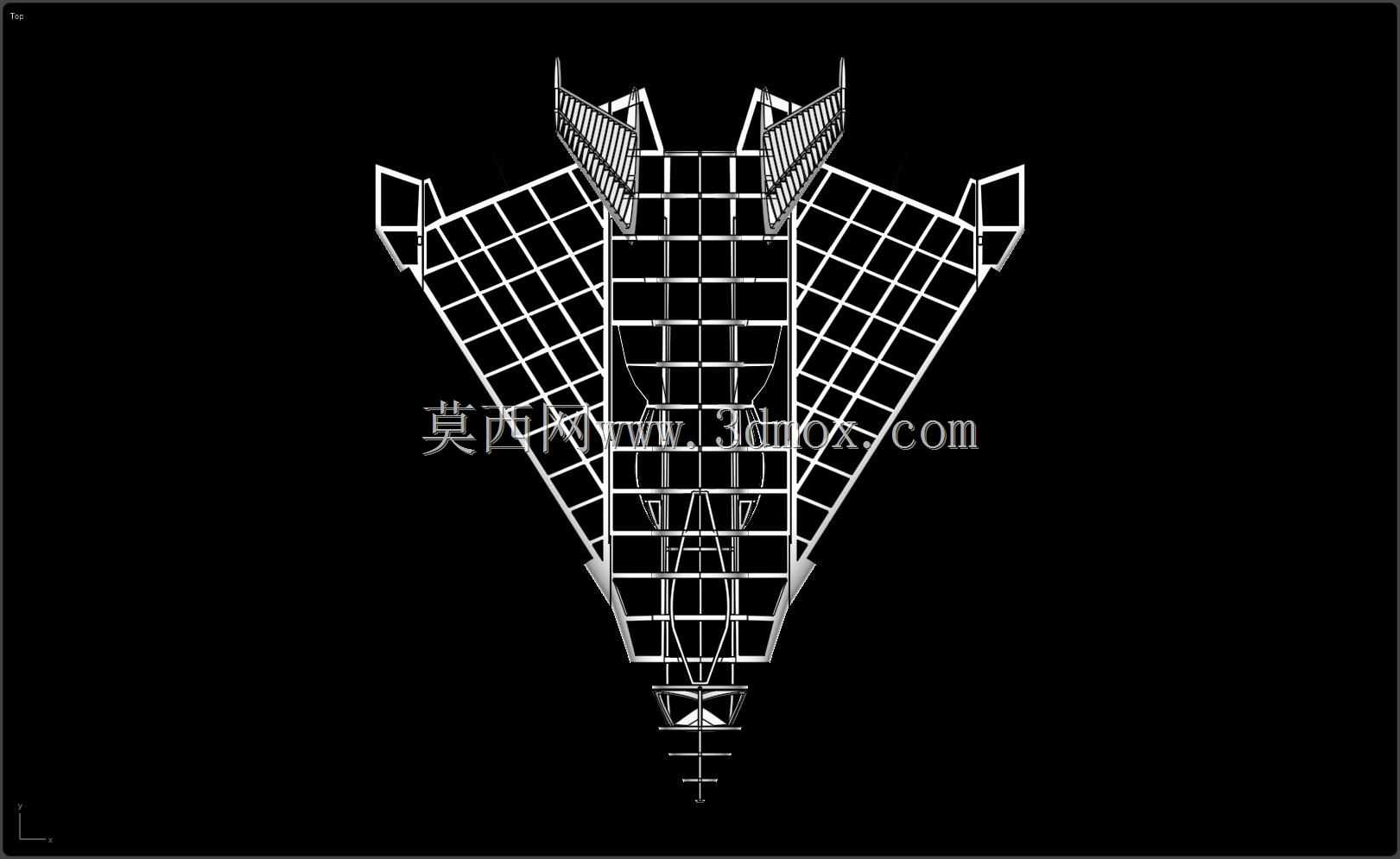

　　安装边界方面，数模可用于总体布置阶段的包线检查：机头至尾喷口构成纵向长度基准，翼展决定地面停机与甲板停放宽度，垂尾顶端限制机库和舰岛净空，座舱盖最高点影响维护通道高度。起落架虽为简化占位，但轮距、主起收纳方向和前起位置能够支持地面转弯、甲板系留、升降机转运等场景的空间校核。弹舱、进气道和发动机舱只保留概念级分区，不适合直接用于详细强度计算，却能帮助结构、航电、燃油和起落架团队在方案初期同步理解机体空间分配。

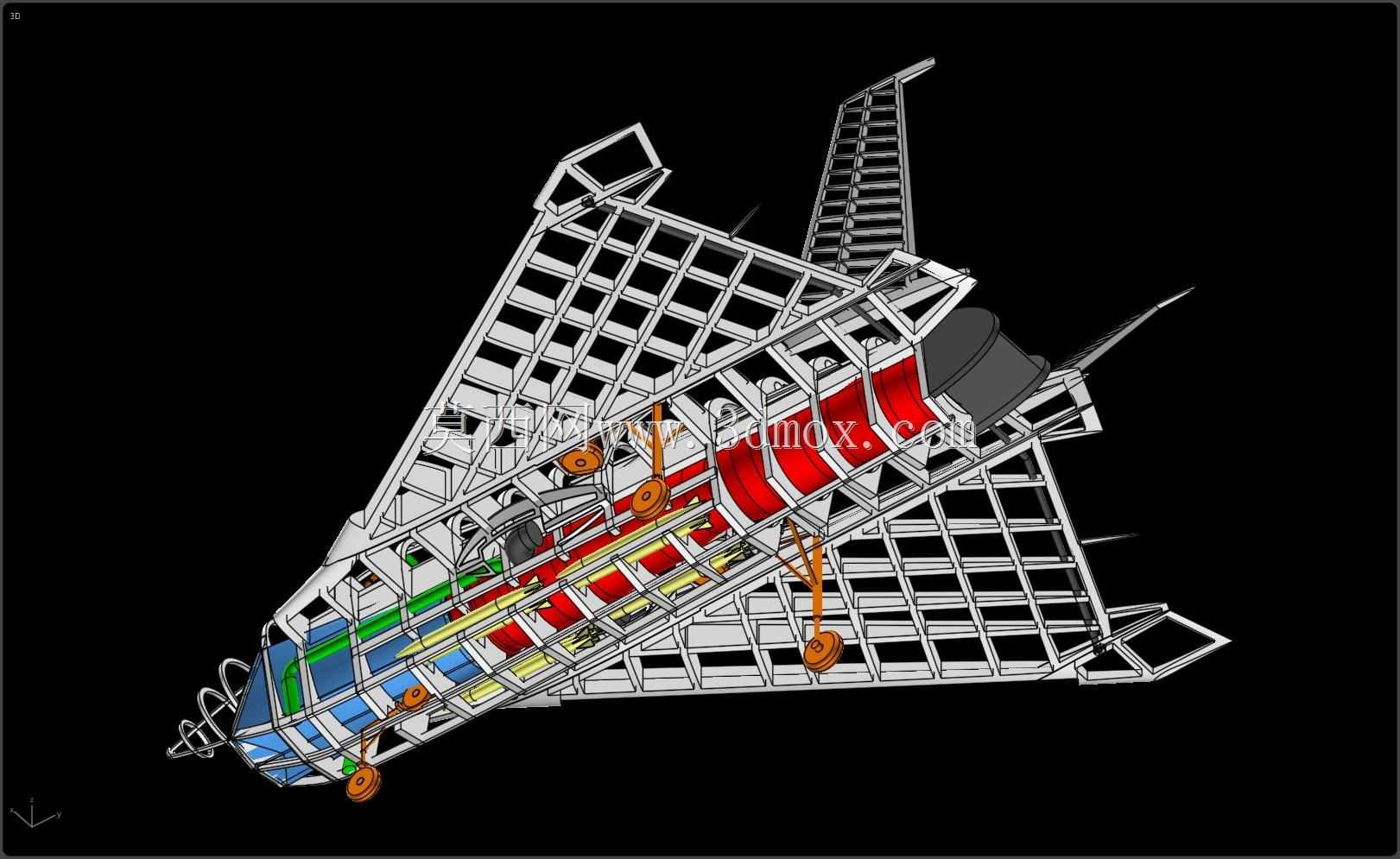

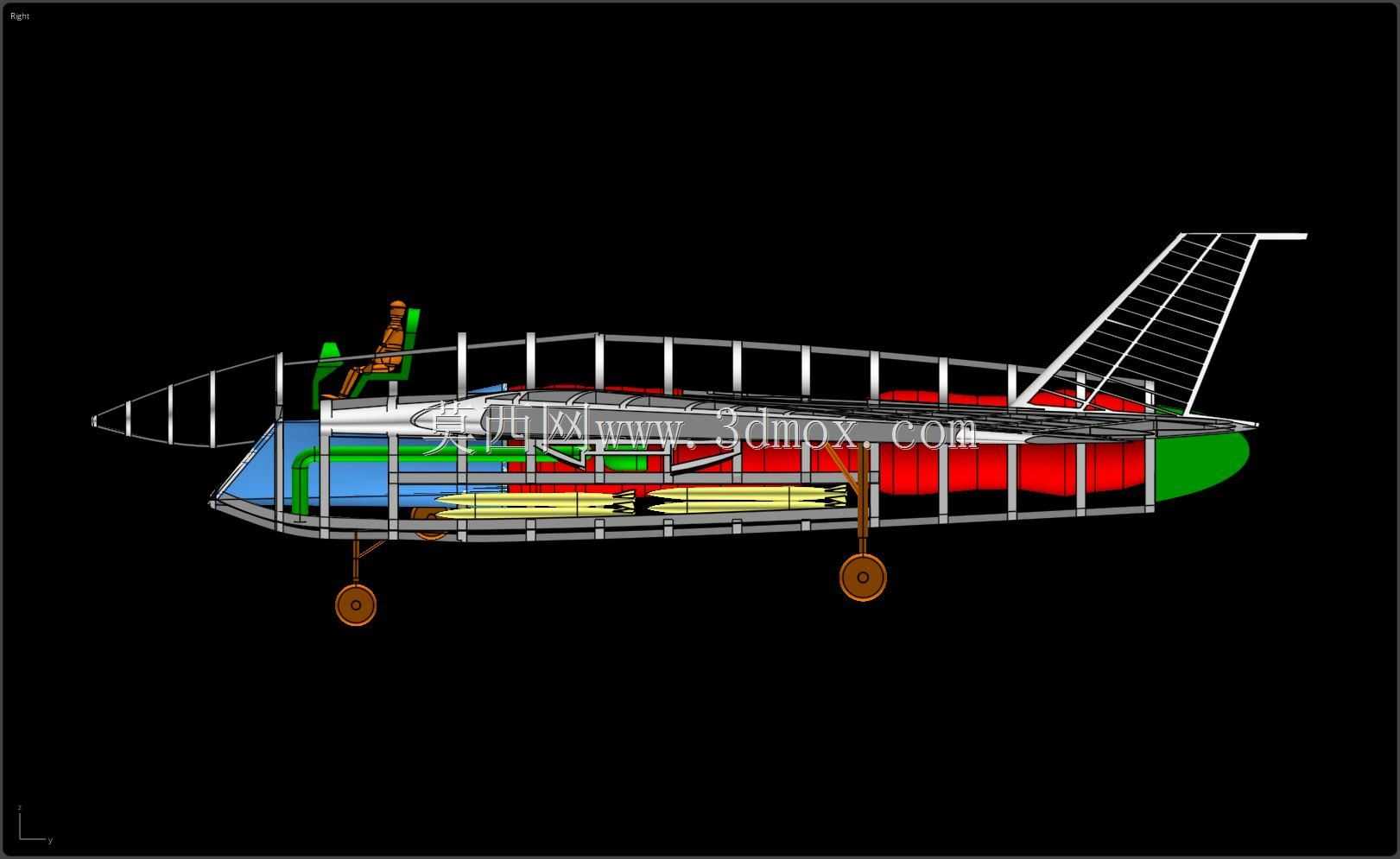

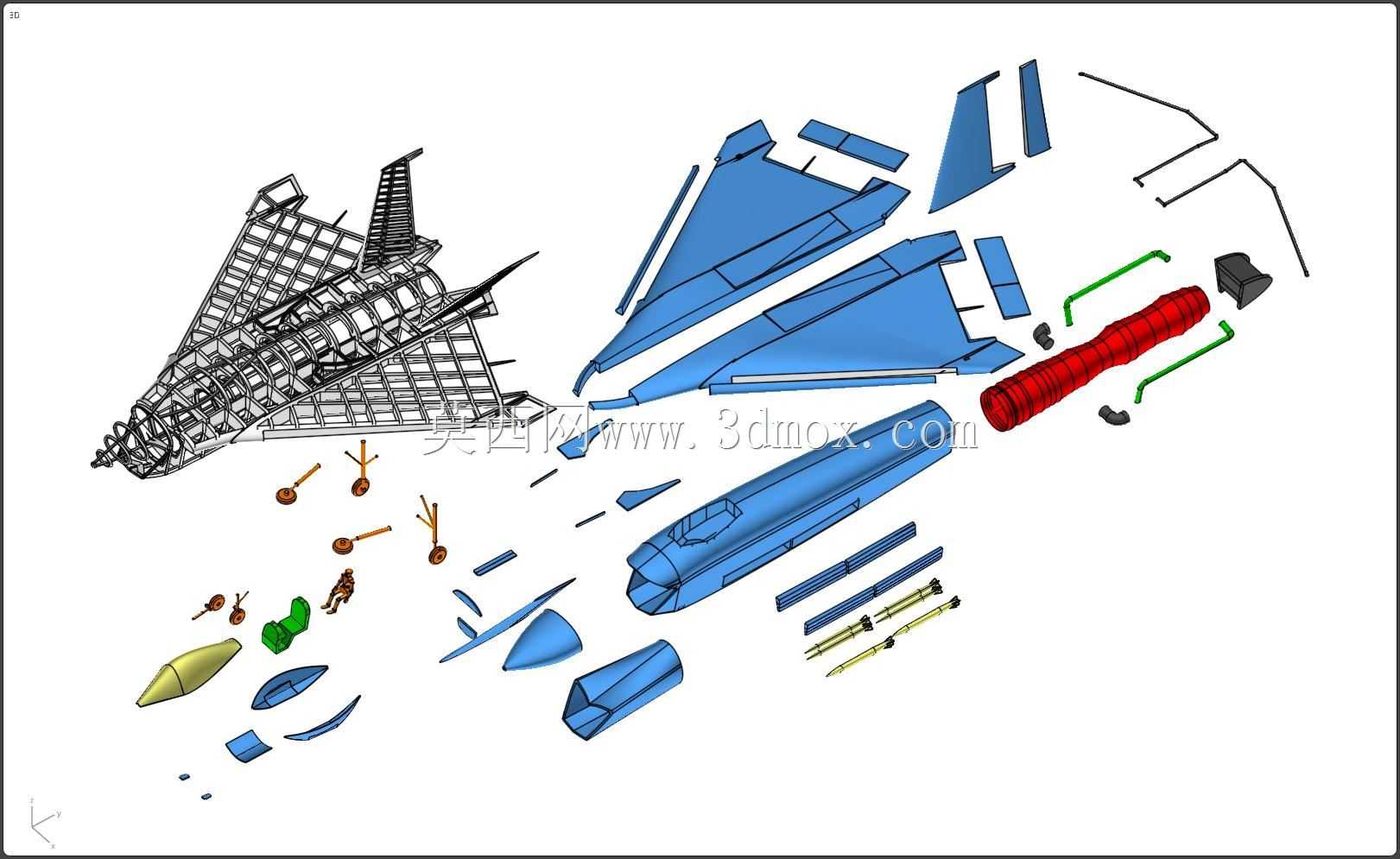

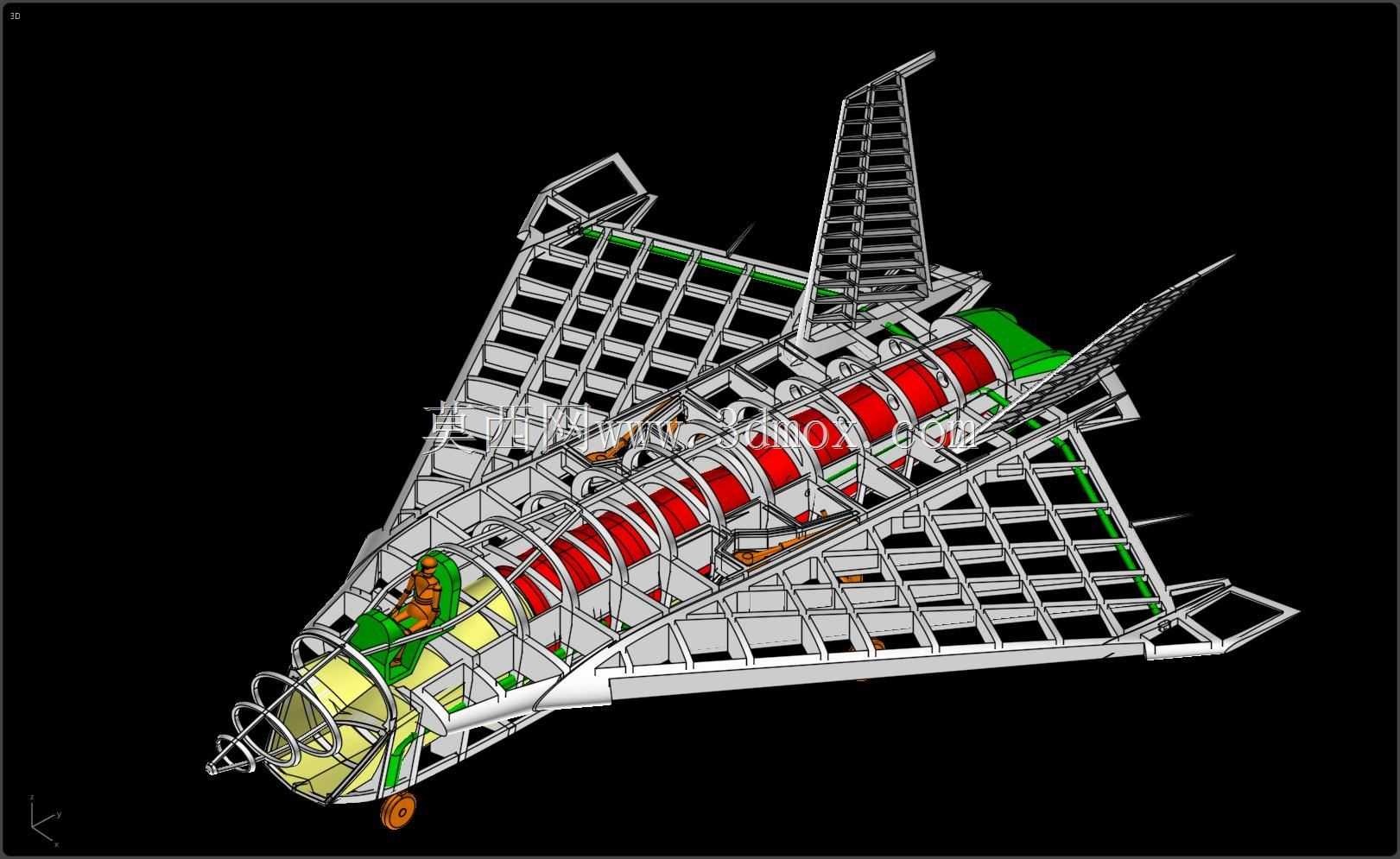

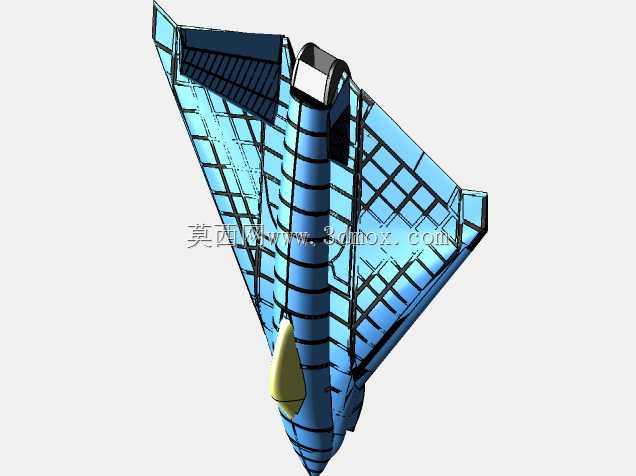

　　在工程应用中，该数模更适合作为隐身战机方案对比、CATIA/UG/SolidWorks装配训练、航空科普展陈和虚拟维修演示的基础载体。剖切后可观察翼身融合体内的部件堆叠关系，爆炸视图能展示蒙皮、翼面、尾翼、座舱和承力模块的装配层级；若用于CFD前置处理，还可在此基础上封闭细小缝隙、重建光顺外表面，再导入网格软件开展进气道与全机绕流分析。
