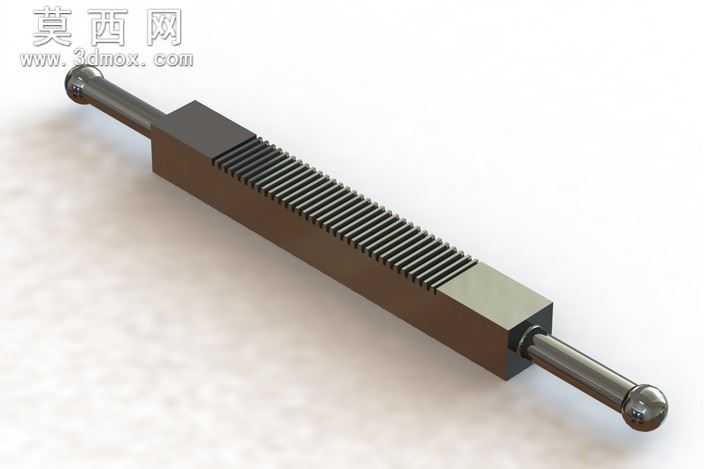

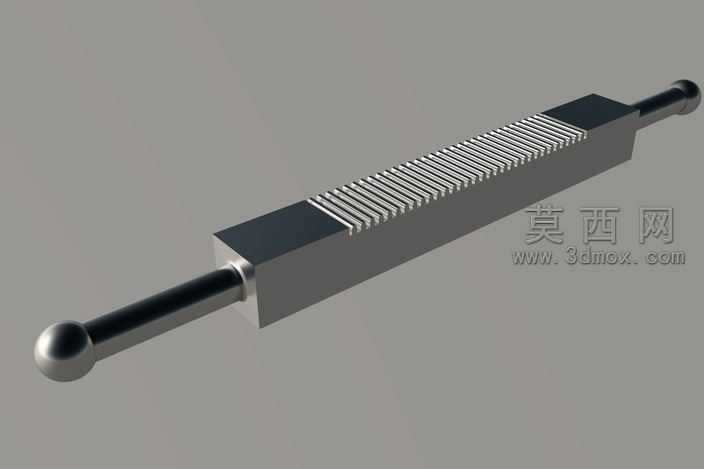

本模型为带球形端头的齿纹杆式机架构件,采用三维参数化建模方式完成整体结构搭建,建模过程中首先以基准轴为核心定位要素,依次绘制两端球形端头的旋转轮廓草图,通过旋转凸台命令生成两端光滑的球形连接端,保证端头球面的曲率连续无破面,适配后续铰接类装配需求。随后构建中间的方形杆身基体,在杆身中段通过线性阵列的方式生成等距排布的平行齿纹结构,齿纹的齿距、齿深均按照通用机械啮合标准设定参数,建模时对齿根位置做了微小圆角过渡处理,避免应力集中问题,提升构件的结构强度。两端球形端头与方形杆身的衔接位置,采用同轴心的圆柱过渡段连接,过渡段与杆身、球面的衔接处均做了圆角顺滑处理,消除建模过程中的尖锐棱角,还原实际机加工零件的工艺特征。材质渲染阶段,为整体构件赋予哑光金属钢材质,调整材质的粗糙度、金属度参数,还原钢制机加工零件的哑光金属质感,齿纹面通过细微的法线纹理调整,呈现出铣削加工后的细微纹理效果,两端球面适当提高反光度,模拟球面磨削加工后的光滑表面特性。结构设计上,该机架构件可作为小型传动机构的支撑导向件,两端球形端头可实现万向铰接适配,中段齿纹结构可与齿轮类零件配合实现直线传动功能,整体结构对称规整,建模过程中所有特征均保留完整参数,可根据实际装配需求调整杆身长度、齿纹规格、端头球径等参数,适配不同的机械装配场景。渲染输出时采用中性灰色背景,搭配柔和的三点布光,分别从主光、辅光、轮廓光三个角度打光,清晰展现齿纹的排布细节、两端球面的曲面形态以及杆身的方正结构,避免阴影过重遮挡结构细节,完整呈现构件的所有设计特征。
