机械制图教学用桁架支座结构设计

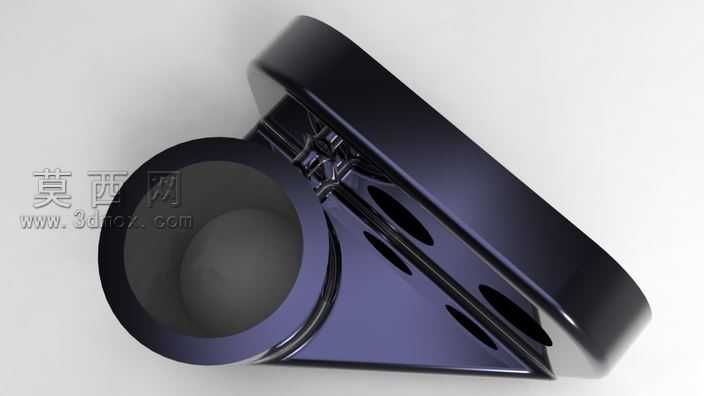

本作品为机械制图教学场景下的桁架支座三维建模成果，整体建模过程严格遵循机械零件的真实加工逻辑与结构规范，采用参数化建模方式完成全特征构建，能够完整还原零件的结构细节与装配逻辑。建模初期先梳理零件的功能定位：该支座作为桁架结构的端部支撑连接件，需要同时承担桁架杆件的径向承载与底座的安装固定功能，因此建模时首先绘制底座的二维草图，以矩形为基础轮廓，对四个边角做等半径圆角处理，模拟真实铸件的倒角工艺，避免应力集中问题，随后在底座平面上绘制两个同轴等径的安装通孔草图，通过拉伸切除特征完成安装孔的构建，孔位尺寸严格匹配常用桁架安装的螺栓规格，保证结构的实用性。底座上方的支撑立板采用三角形加强筋结构设计，建模时通过放样特征衔接底座平面与上部套筒的外圆柱面，筋板厚度均匀过渡，既保证支撑强度，又避免材料冗余，符合轻量化机械设计的思路。上部的承载套筒为核心受力部件，建模时先绘制套筒的内外圆轮廓，通过拉伸特征生成筒身主体，随后在筒身侧壁对应桁架杆件销接的位置，绘制径向贯通的销孔草图，采用拉伸切除完成销孔构建，孔口位置做微小倒角处理，还原真实机加工的工艺细节。整体模型完成后，对所有特征做圆角与倒角的细节优化，所有锐边均按照机械加工的常规要求做R0.5-R2的圆角处理，避免模型出现不符合生产实际的尖锐结构。材质渲染阶段采用哑光铸铁材质，调整材质的粗糙度与金属反光参数，还原铸件表面的亚光质感，同时添加柔和的环境漫反射光照，让模型的结构棱线、曲面过渡都能清晰呈现，方便学习者观察零件的内外结构关系。整个模型的结构完全贴合《机械制图》教材中的典型教学案例特征，所有尺寸比例符合机械设计的规范要求，既可以作为机械制图课程的识读练习素材，也能够用于后续的工程图生成、装配模拟等教学环节，帮助学习者理解支撑类零件的结构设计逻辑与建模思路，掌握从功能需求出发拆解零件特征、逐步完成三维建模的完整流程，理解支撑类零件中底座、加强筋、工作部三个核心结构模块的设计逻辑与功能配合关系。
