吉他专用CTS旋转电位器结构设计

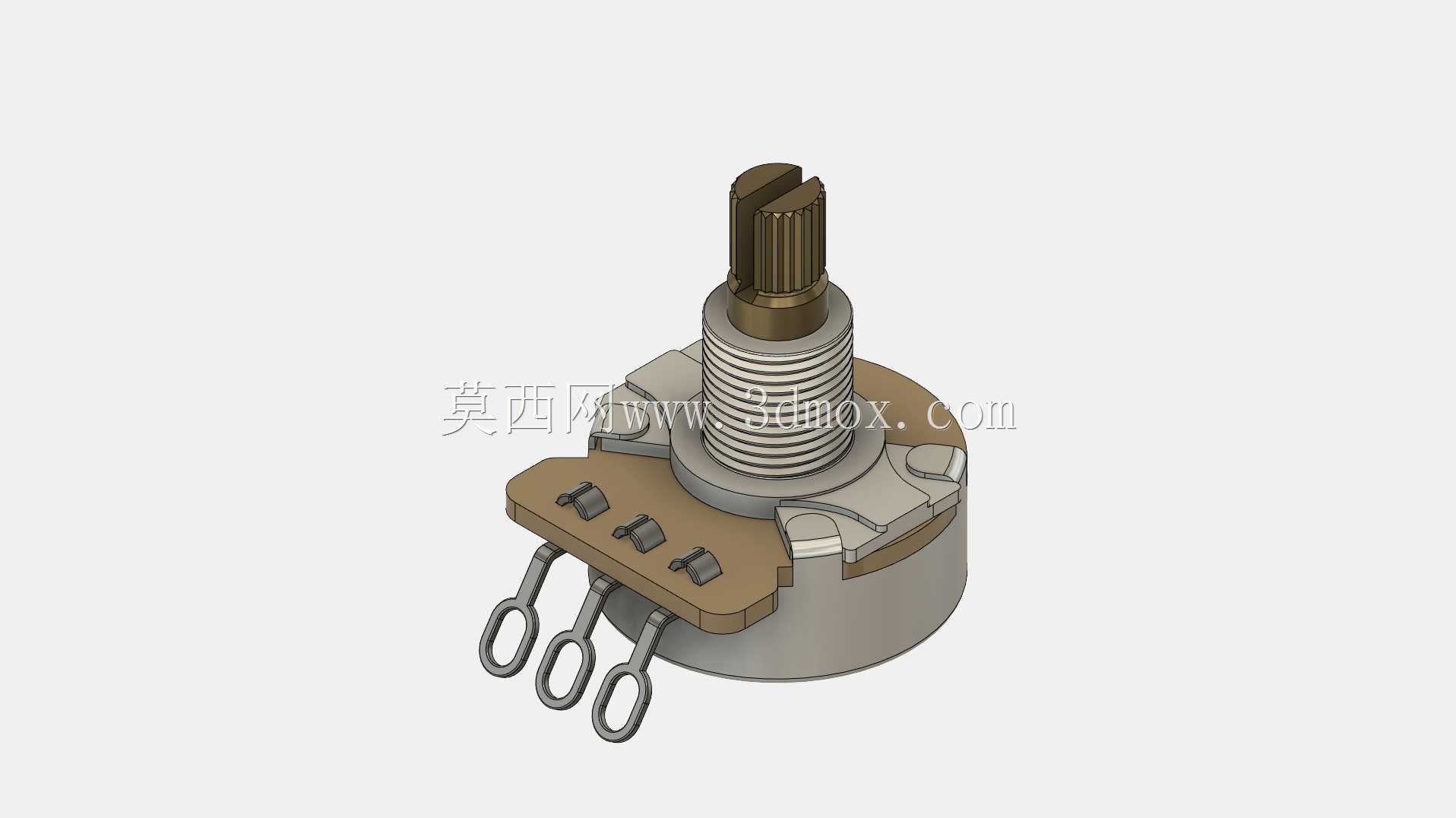

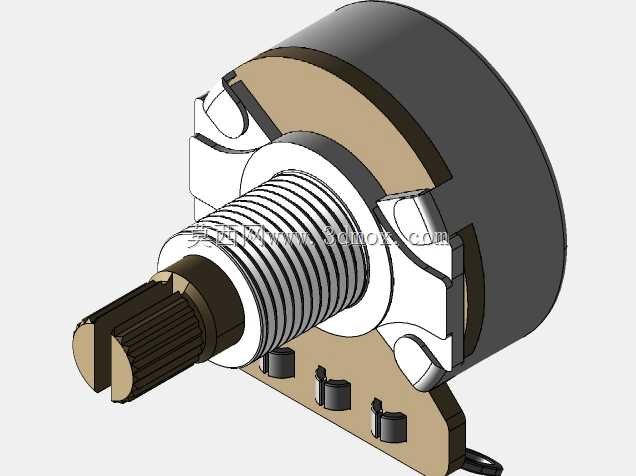

　　这款电位器是电声乐器领域应用极广的旋转式可变电阻器件，在电吉他、电贝斯等弦乐器的音量与音色控制回路中承担核心调节功能，是每把量产电吉他控制舱内的标准配置元件。从三维结构拆解来看，整体采用立式轴装布局，顶部为滚花防滑调节轴，轴身加工有标准安装螺纹与锁紧定位平面，配套六角锁紧螺母即可将器件固定在吉他腔体的控制面板开孔处，滚花轴段可直接压装塑料或金属控制旋钮，演奏者通过旋转轴体改变内部碳膜刷片的接触位置，进而连续改变回路电阻值，实现音量衰减或音色频响的平滑调节。

　　从安装边界维度梳理，器件主体为圆柱形金属基座，基座外径适配行业通用的面板开孔尺寸，螺纹段长度覆盖常规吉他木质控制面板、金属护板的厚度区间，底部引出三个弯折成型的接线焊片，焊片末端做环形挂锡孔设计，既方便手工焊接音频信号线，也可适配自动化波峰焊工艺，三个引脚分别对应电阻体两端固定端与滑动抽头端，接线逻辑清晰，装配时无需额外区分复杂引脚定义。

　　设计思路上充分兼顾乐器使用场景的特殊需求：轴体转动阻尼经过调校，旋转时带有均匀的段落阻尼感，既不会因演奏震动导致旋钮移位，也能让乐手精准把控调节幅度；基座内部采用密封碳膜基板结构，抵御吉他腔体内可能出现的潮气、灰尘侵入，避免长期使用后出现调节杂音、接触不良的问题；金属外壳兼顾电磁屏蔽作用，减少舞台复杂电磁环境下的信号干扰，降低音频回路的底噪。

　　实际应用场景中，这类电位器除了标配在各型号电吉他上，也广泛用于效果器踏板、桌面音频功放、专业调音台的参数调节通道，不同阻值规格可分别适配音量控制、音调滤波、增益调节等不同电路需求。三维建模过程中完整还原了螺纹牙型、滚花纹理、焊片弯折弧度、内部刷片限位结构等细节，既可以作为乐器产品设计时的装配干涉校验参考，也能为电子配件选型、定制改装电位器提供直观的结构依据，安装时仅需在面板开出对应直径的圆孔，从面板正面穿入螺纹轴，背面旋紧锁紧螺母即可完成固定，接线端预留的焊环空间足够容纳多股音频线的焊接操作，周边预留的接线间隙不会与吉他腔体内的拾音器导线、电容元件发生空间干涉，完全适配量产装配与手工改装的双重使用需求。
