EMI屏蔽180度旋上式射频连接器

　　这类弯式旋接连接器在机载、车载通信链路以及高密度机柜布线里出现频率很高，核心要解决的是射频信号在弯折走线场景下的电磁兼容问题。整机布线时，设备面板后侧留给线缆的弯折半径往往很局促，直式插头出线后线缆被迫急弯，长期振动下芯线屏蔽层容易疲劳断裂，180度背壳结构把出线方向折回与安装法兰平行，线缆顺着机柜走线槽自然铺展，既压缩了面板后方所需的纵深空间，也避免了插头根部承受持续的弯折应力。

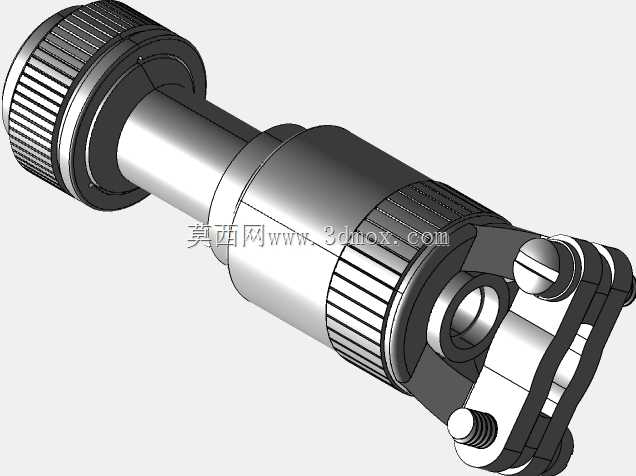

　　从结构分层看，前端是带多芯接触件的插接界面，插合面的密封圈负责阻挡潮气与盐雾，外圈滚花螺母在对接时提供手指旋拧的摩擦力，到位后卡扣机构给出明确的到位反馈，防止振动工况下松脱。中段壳体承担屏蔽搭接职能，化学镀镍的铝质外壳在保证轻量化的同时，表面镀层形成连续导电层，插头插座旋紧后壳体端面紧密贴合，把360度屏蔽闭环延续到整条电缆，外界的电磁干扰难以从接缝窜入内导体，内部射频信号也不会向外辐射泄漏。

　　建模时需要重点把控几处配合边界：滚花螺母的内螺纹与插座壳体外螺纹要预留合理旋合行程，保证手拧到位后密封圈压缩量落在设计区间，压得过死会导致装配困难、密封圈永久变形，压合不足则防护等级与屏蔽效能都不达标；后端电缆夹爪的收口尺寸要匹配适配线缆的外径区间，夹爪抱紧电缆屏蔽层后既要承受拉拽力，又不能切伤外护套；弯壳内部的走线路径要做出平滑过渡圆角，杜绝直角台阶刮伤芯线绝缘层。

　　安装法兰上的固定孔位决定了面板开孔尺寸与相邻连接器的最小间距，布局多联插座时要留出滚花螺母的旋拧操作空间，避免两个插头的滚花环互相干涉。整机维护场景下，这种旋上式结构不需要专用工具，前线检修人员徒手即可完成插拔，配合防松卡扣后在强振动的动力设备周边也能保持稳定连接，壳体表面的滚花纹理同时兼顾了防滑与散热，长期使用后镀层耐磨性能也优于普通喷漆处理。
