双环框架式天文演示陀螺仪结构

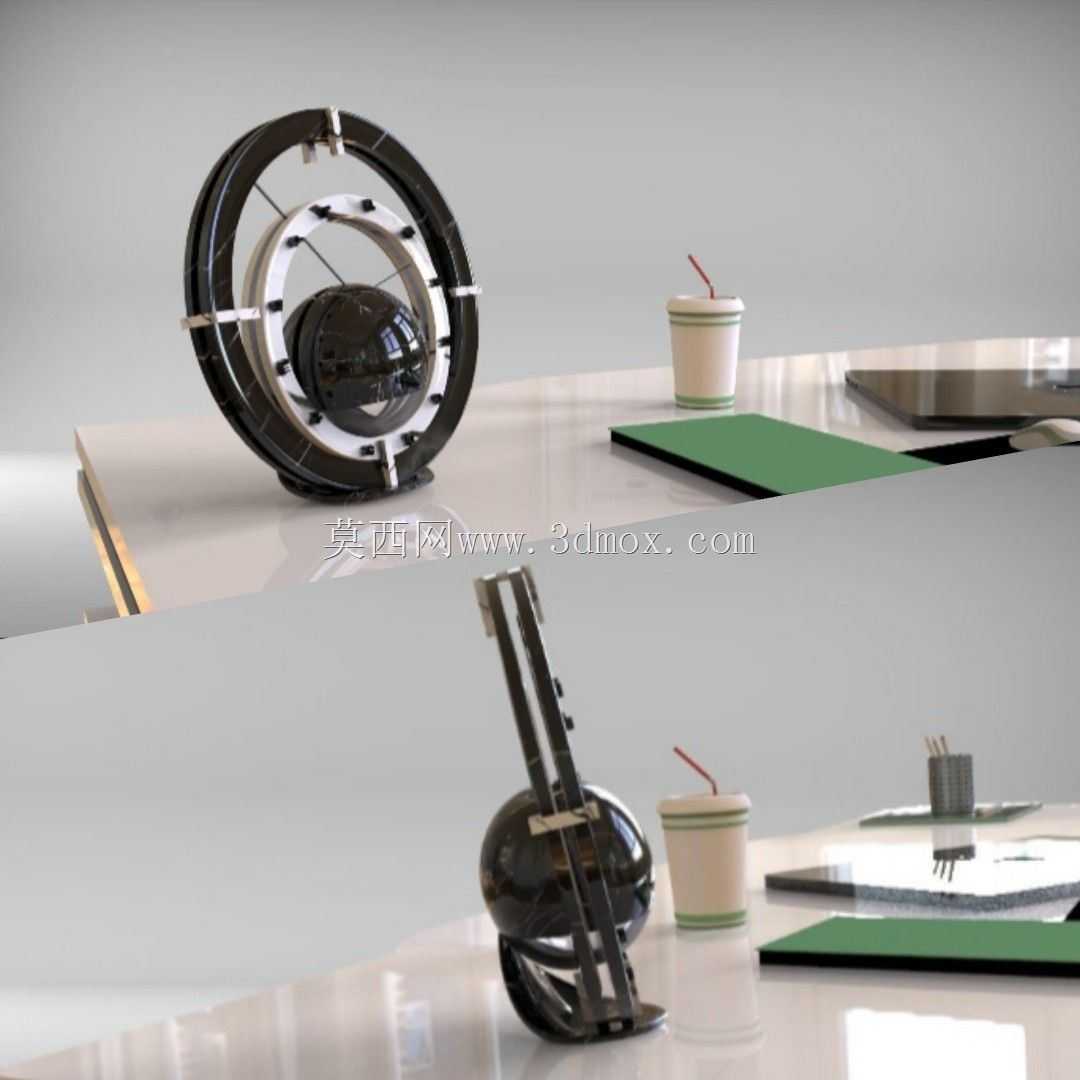

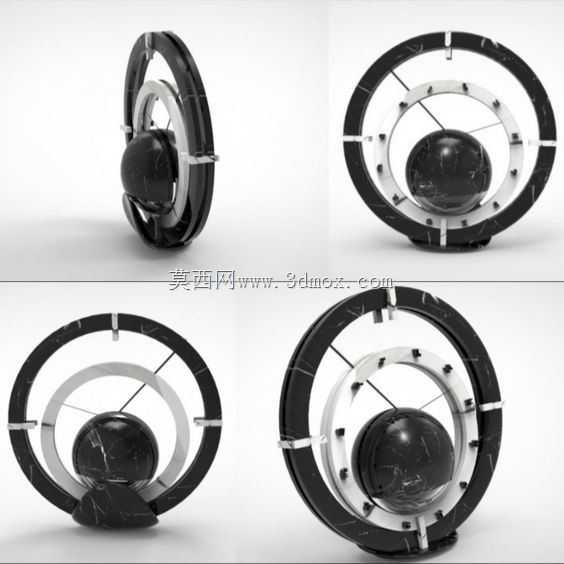

　　这套结构以中心球体和两层正交环架为核心，属于天文演示与姿态支承类装置的典型构型。外层大环承担主支承，底部设置弧形支座，可将整体稳定放置在桌面、展台或教学实验台面上；内层小环通过径向销轴与外环连接，中心球体再由内环支承，形成两级转动自由度。环架之间的连接点布置在同一直径方向，销轴轴线相互垂直，使球体能够绕两个正交轴自由偏转，用于演示天球、赤道环、子午环等天文坐标关系，也可作为万向支承原理的直观教具。

　　从实际使用场景看，该类装置常见于天文科普展项、高校机械原理课堂、科技馆互动展台以及工业造型方案评审。演示时，观察者转动外环或内环，中心球体的姿态随之改变，能够清晰表达方位角、高度角以及坐标系转换关系；若用于结构教学，则可借此说明回转支承、轴系对中、间隙控制和配重平衡等设计要点。模型中环体采用分段式轮廓，侧面预留紧固件安装位，既便于拆分加工，也能在装配时调整环架同轴度。

　　设计思路上，外层环承受整机倾覆力矩，因此截面宽度和底部支承跨度都相对较大；内环主要传递球体载荷，截面可适当收窄，以减少转动惯量。球体与环架之间采用点支承或短轴支承，接触面需控制表面粗糙度，避免转动卡滞。径向紧固件沿环周均布，既负责环体拼合，也可作为限位结构，防止内环超范围旋转。底部支座与外环下端贴合，安装边界需保证支承面水平，周边预留手动操作空间，环架最大回转半径范围内不应布置干涉物。

　　外形方面，整机以圆形轮廓为主，高度与外径接近，放置重心落在底座投影中心。搬运时可按球体、内环、外环和支座拆分，各环销轴沿轴向抽出即可完成分解；重新装配时应先确认两环轴线正交，再锁紧径向连接件。对于需要长期互动运行的展项，可在销轴处增加耐磨衬套，并在球体支承点设置可调顶紧结构，用来补偿磨损间隙。若用于外观展示，环体表面可做高亮或哑光处理，但配合面不应喷涂过厚，以免改变轴孔配合尺寸。
