CA6140车床支座式铰接支撑座结构

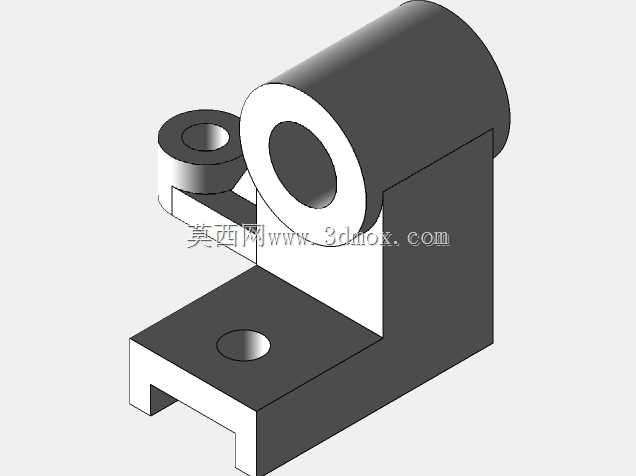

　　这款支撑类构件常见于普通卧式车床的进给传动旁侧、挂轮架附近或是操纵杆的铰接点位，核心作用是为回转杆件提供稳定的径向支承，同时承接小行程摆臂的铰接载荷，避免细长传动轴在高速走刀、换向冲击时出现挠曲变形。从结构布局来看，构件下部采用带U型避让槽的板式安装底座，底座平面预留沉头安装孔，安装时可直接跨搭在车床床身的预制凸台面上，U型槽能够避开床身表面的润滑油路凸起与走线槽，无需对原有安装基面做二次铣削加工，大幅降低现场改装的配作工作量。底座上方竖立一体式侧立支撑板，板侧承托大直径横向套筒，套筒内孔为核心支承位，孔径与配套传动轴的轴颈间隙配合，套筒的轴向长度经过配比设计，长径比控制在合理区间，可有效分散轴系运转时的径向切削反力，

　　减少支承位的局部接触应力。在大套筒的侧方延伸出一组小直径同轴凸台耳座，耳座内加工铰接通孔，该点位用于安装摆杆、拨叉类联动零件，耳座与主套筒的中心距严格按照CA6140车床的传动连杆运动轨迹校核，保证摆臂在全程摆动范围内不会与主套筒外壁、立板侧面发生运动干涉。设计阶段优先采用一体式铸造成型思路，将底座、立板、主套筒、侧耳座整合为单一实体，省去多零件拼接的螺栓连接环节，从根源上消除装配间隙带来的传动刚性衰减；所有转角位置均设置铸造圆角，避免应力集中在立板与底座的交接焊缝处，铸件完成时效处理后再对套筒内孔、底座安装面进行一次装夹精加工，保证两大核心要素的平行度与垂直度公差控制在车床安装允许的精度范围内。安装边界方面，

　　底座的底面轮廓尺寸适配CA6140车床床身对应安装工位的预留空间，整体高度不会干涉上方溜板箱的往复移动行程，侧方耳座的外伸长度也避开了旁边挂轮的旋转包络面；套筒两端面预留有轴承安装止口，可直接嵌入小型滑动轴套或深沟球轴承，既可以支承固定转轴，也能够让穿入的杆件在孔内完成小幅回转动作。这类支座在长期服役中主要承受交变的径向载荷与 occasional 的侧向摆动力，厚实的立板厚度可以抵消切削振动带来的共振影响，底座的沉孔设计让固定螺栓头部完全埋入板面以下，不会突出表面刮蹭经过的管线或操作工件，整体结构没有多余的冗余特征，完全贴合车床车间内部紧凑的安装空间与重载、多油污的工况使用需求。
