picoCNC控制板3D打印固定底座结构

　　该结构面向小型数控雕刻、桌面运动控制和嵌入式CNC试验平台使用，核心作用是为picoCNC控制板提供稳定的承托、定位和安装边界。控制板本身集成步进信号输出、限位接口、通讯连接及外围端子，实际装入设备时不能悬空放置，也不宜直接压在电控箱底板上；底座通过四周延展的安装耳、板面避让区和端子周边空间，将电路板抬离安装面，使焊接引脚、连接器和底部元件保持必要间隙，降低短路、磨损和检修干涉风险。

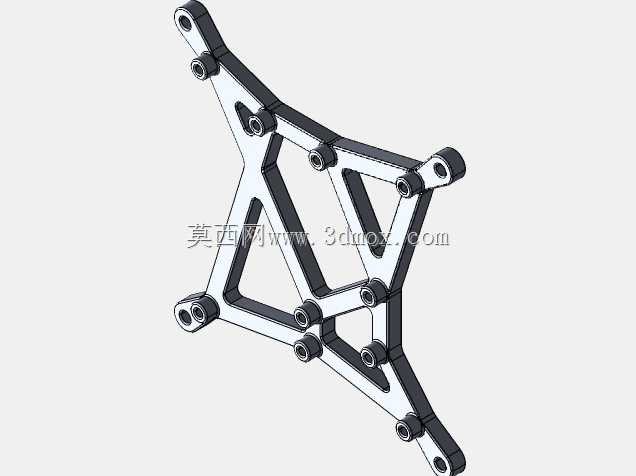

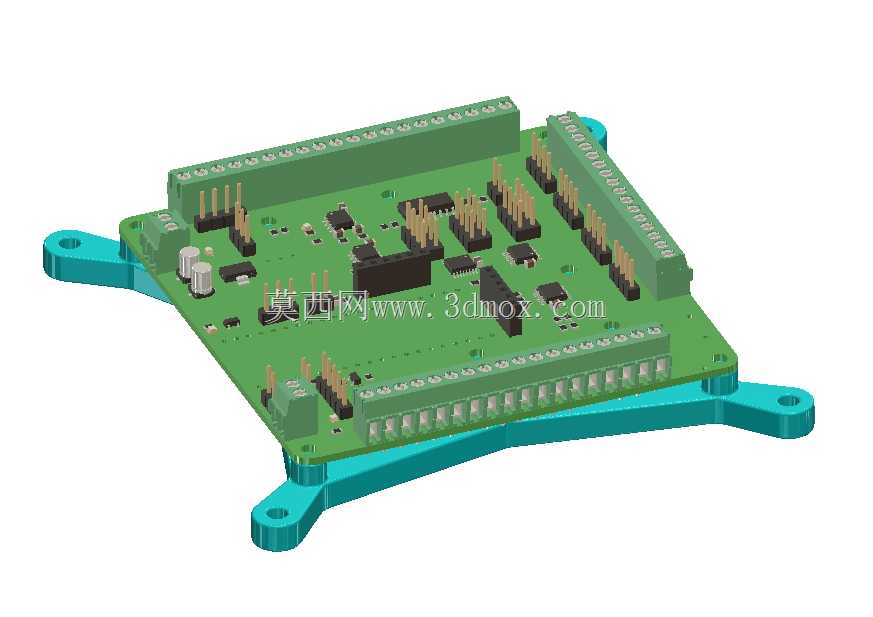

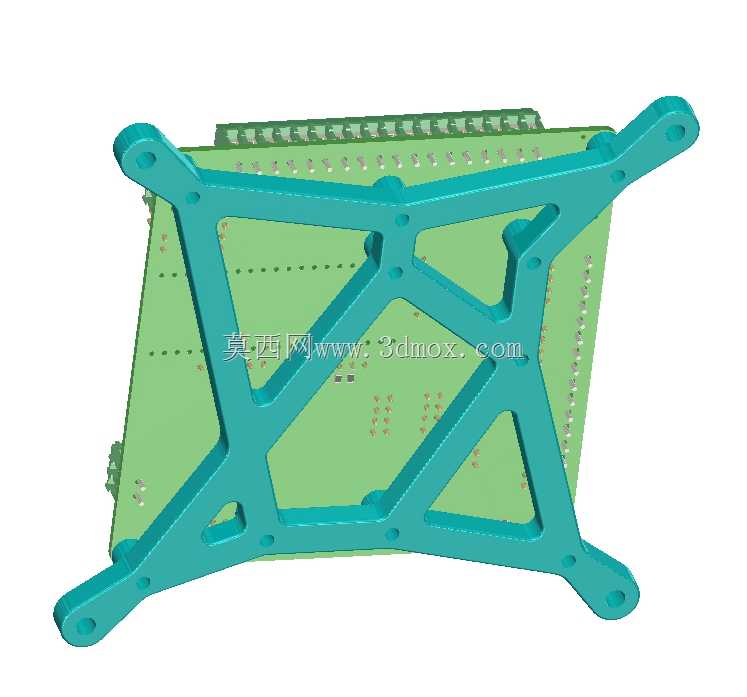

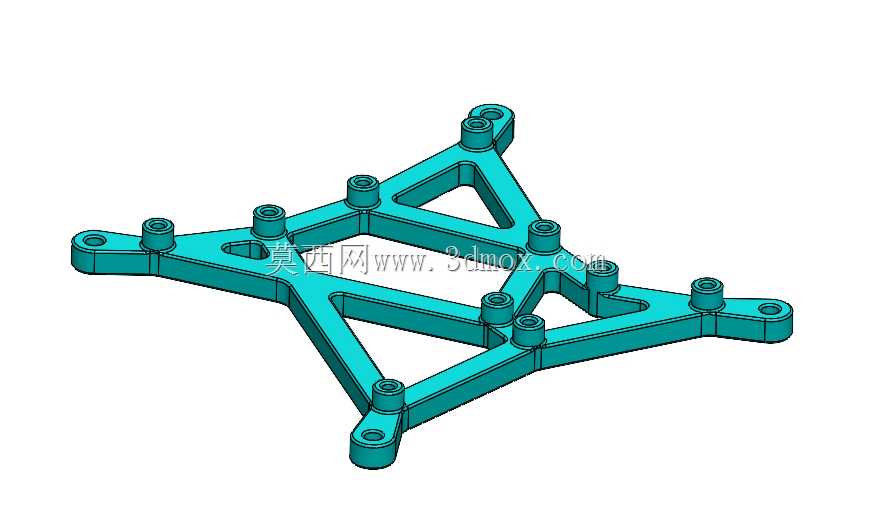

　　外形布局围绕矩形PCB展开，底座主体轮廓与控制板长宽相匹配，边缘设置带孔固定耳，孔位对应电路板安装孔，可使用螺钉、铜柱或绝缘衬套完成锁紧。四个方向的耳板向外伸出，既扩大支撑跨度，也让紧固点远离板上高密度元件；在设备振动、步进电机启停或工作台移动时，载荷能够通过耳板传递到机柜、安装板或打印平台，而不是集中在PCB局部。底座厚度和加强过渡区考虑了FDM打印的层间受力，固定孔周围保留足够材料宽度，避免反复拆装导致孔口开裂。

　　设计时优先处理的是连接器操作空间。控制板两侧排布多组端子，底座在端子下方没有形成封闭高墙，而是让接线端、排针和侧边接口保持外露，方便电机线、限位开关、主轴控制和电源线缆接入。板载USB或调试接口附近预留插拔区域，维修人员不需要拆下整块控制板即可完成通讯线连接。对于较高的电容、端子座和插接线，底座表面采用局部避让而非整块垫高，在保证刚性的同时减少打印材料消耗。

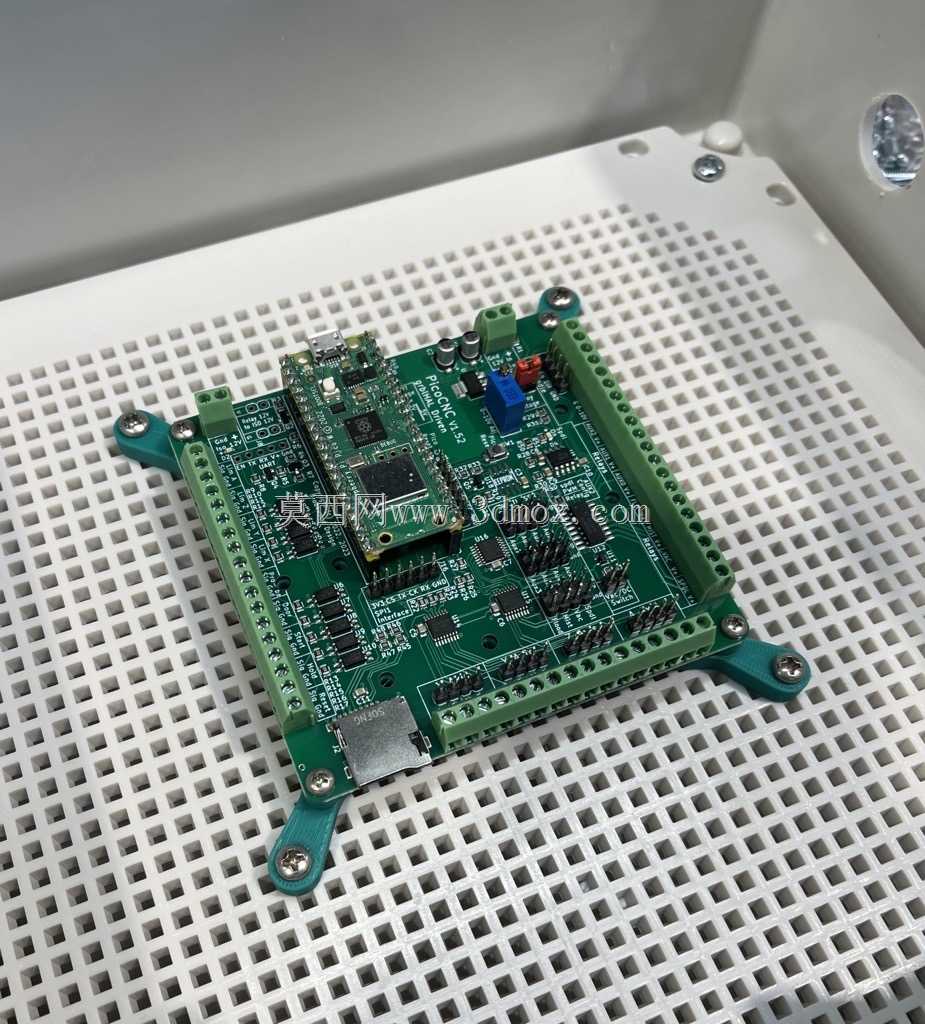

　　安装边界方面，底座的最低高度由PCB底部元件高度、焊脚突出量和绝缘间隙共同决定；固定耳中心距需与控制板孔位一致，耳板外侧尺寸则决定它在电控箱内占用的平面范围。若安装在移动横梁或小型雕刻机机架上，还应核对耳板与线槽、线缆折弯半径、步进驱动器及电源模块之间的距离。该底座适合快速增材制造，打印方向可使承托面平整，固定孔周边承受螺钉压紧力；需要更高绝缘性时可选用PLA、PETG等常见工程打印材料，批量应用前再根据现场温度和振动条件调整壁厚、圆角和加强筋。整体结构不改变控制板电路功能，重点在于把裸露电路板转化为可固定、可接线、可维护的机械安装单元。
