该齿轮箱对应普通卧式车床主传动与进给传动链中的核心减速单元,主要承担电机输出端到主轴箱、进给箱之间的转速匹配与扭矩放大任务,在CA6140这类通用卧式车床中,齿轮箱布置在床身左端靠近主轴箱的位置,输入端通过联轴器或带轮与主电机相连,输出端则将分级变速后的动力传递给主轴组件,保障车削外圆、端面、螺纹、成型面时不同切削工况下的转速与扭矩需求。

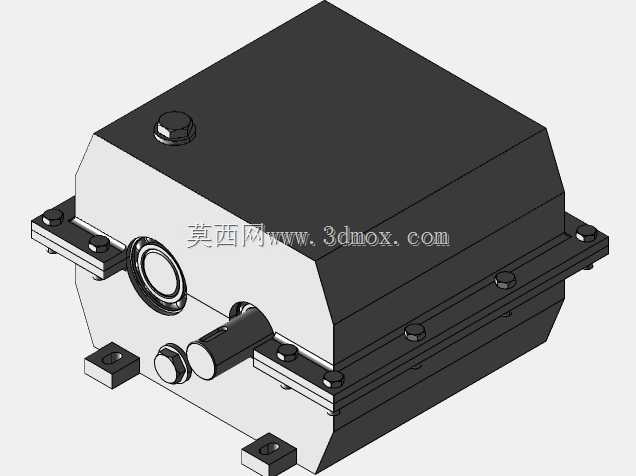

从实际装配边界看,箱体底部采用整体铸造的矩形安装底座,底座四角加工出沉头螺栓孔,可直接通过M16~M20的地脚螺栓固定在车床床身的安装基准面上,底座底面与床身结合面需经过刮研处理,保证箱体输入轴、输出轴的轴线与主轴轴线的平行度公差控制在0.02mm/100mm以内;箱体整体外形为阶梯式铸铁壳体,下部容纳润滑油池,上部箱盖通过周圈布置的内六角螺栓与箱体本体紧固,结合面加装密封纸垫防止润滑油渗漏,箱盖顶部开设透气塞安装孔,平衡箱体内外气压,避免高速运转时油温升高导致内部压力过大冲坏油封。

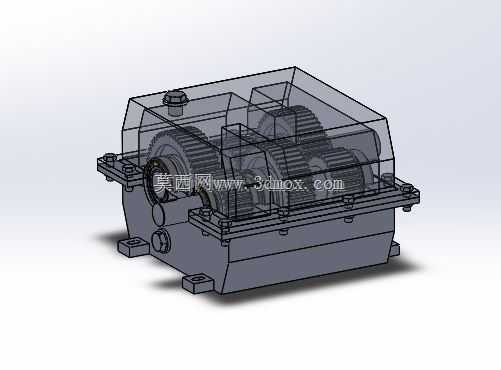

内部传动结构采用两级圆柱斜齿轮减速布局,高速级小齿轮直接安装在输入轴轴端,与中间轴上的大齿轮啮合,中间轴另一端的小齿轮再与输出轴上的从动大齿轮啮合,所有齿轮均采用45号钢调质后齿面高频淬火处理,齿面硬度达到HRC48~52,既保证齿根弯曲强度承受车削重载冲击,又降低齿面磨损速率;轴系支撑全部选用深沟球轴承与圆锥滚子轴承组合,输入端采用圆锥滚子轴承承受带轮带来的径向与轴向联合载荷,中间轴与输出轴采用深沟球轴承保证旋转精度,轴承端盖处加装双唇形油封,防止润滑油外泄同时阻挡外部切削液、铁屑粉尘进入箱体内。
设计过程中优先考虑了车床变速操作的维护便利性,箱体侧面开设多个检修窗口,日常检查齿轮啮合间隙、更换润滑油时无需完全拆解箱体;箱体内腔底部设置放油螺塞,换油时可将污油完全排出,油池侧壁加工出油标安装孔,操作人员可直接观察润滑油液位高度,保证齿轮啮合面始终浸没在合理油位范围内,避免少油干磨或油位过高造成搅油损耗过大、油温异常升高。箱体侧壁还预留了变速拨叉的安装滑槽,可配合车床外部的变速手柄实现不同齿轮副的滑移啮合,完成多档转速切换,适配不同材质工件、不同切削参数下的加工需求,整体结构刚性充足,在重载断续车削工况下也能保持传动平稳,降低齿轮啮合噪音。
