电动汽车能量功率转换柜体结构

　　该结构面向新能源汽车动力系统中的能量转换与功率分配环节，主要用于承载高压配电、功率变换、控制单元及相关连接器件。柜体在整车或试验台架中承担防护、隔离、安装和维护通道的作用，适合布置在电池包、驱动电机控制器以及车载辅助系统之间，作为电能传输路径中的集中式安装箱体。

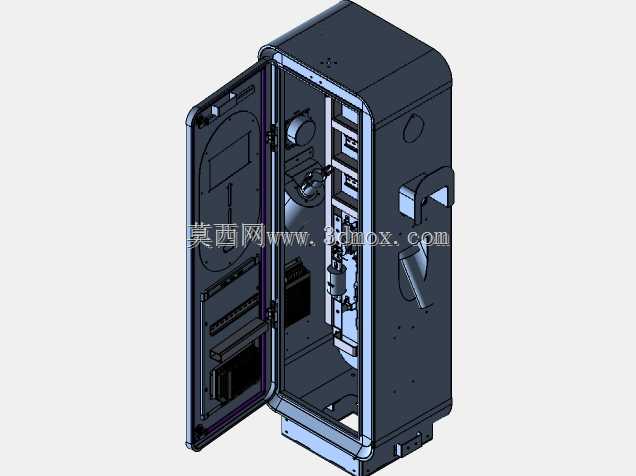

　　从外观形态看，产品采用立式窄长箱体布局，外壳以钣金折弯和焊接框架为基础，边角处做了圆弧过渡，既降低尖锐棱边带来的装配风险，也有利于内部空间的连续利用。前侧设置大面积开启门，门体通过侧边铰链与主箱体连接，开启后可直接暴露内部安装立柱、模块支架和线束通道，便于检修、更换器件以及进行接线作业。门体内侧预留有加强筋和安装平面，可固定控制板、标识件或小型附属组件。

　　内部结构采用分层、分栏的布置思路。中央纵向区域设置多级安装支架，用于固定功率转换模块、熔断器、接触器或铜排组件；侧壁和背板保留独立安装面，可根据电气方案布置接插件、接地端子、维护开关和通风附件。箱体侧面带有外凸的接口或操作区域，能够满足高压连接器插拔、紧急断开以及外部线缆接入的需要。底部设置安装脚位和局部开口，兼顾承重固定、排水排屑以及线缆从下方进入的路径要求。

　　设计时需要重点控制高压器件之间的爬电距离、电气间隙和维护操作空间。立式结构使功率模块沿高度方向排列，能够缩短主回路铜排长度，减少杂散电感，同时让重量较大的器件尽量靠近下部安装区域，降低整车振动条件下的倾覆力矩。门板与框架之间应考虑密封胶条、限位结构和锁止点，以满足防尘、防误触和长期振动后的可靠闭合。

　　安装边界方面，柜体外形需与整车底盘或设备舱的预留空间匹配，侧面突出件、门体开启半径和后部维护距离都应在总布置阶段校核。底部固定孔位需承受整车加速、制动和颠簸工况，支架厚度、折弯高度及焊接位置应根据内部器件重量进行加强。线缆进入箱体后应通过隔板、线夹或走线槽分区，避免高压动力线与低压信号线交叉干扰。整体结构强调可制造性与可维护性，钣金件拆分规则明确，内部支架具备较好的扩展能力，可适配不同功率等级的能量转换器件布置。
