卧式双铰支座承托结构件

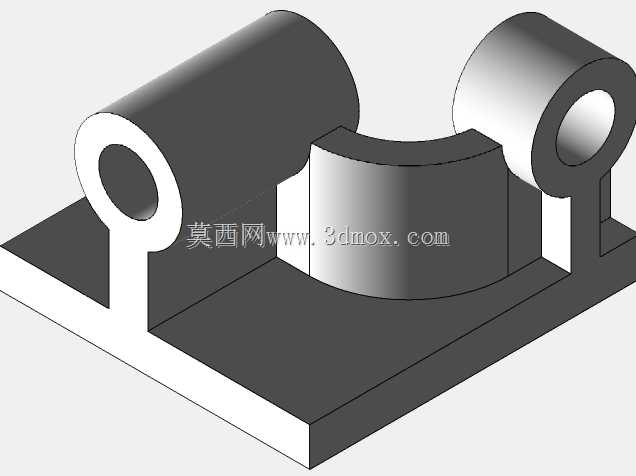

　　该承托支座结构多用于车间小型工装夹具、输送线侧部导向组件以及轻型铰接传动工位，作为两侧铰接轴的同轴支撑件，中间弧形承托面可直接贴合圆柱状工件或者摆臂外圆，在摆臂往复摆动过程中同时承担径向支撑与轴向限位作用，避免铰接轴出现悬臂挠曲变形。从结构布局来看，底部为整块平直安装底板，底板预留平整安装贴合面，现场布设时可直接通过螺栓锁紧在设备工作台面或者型材基座上，底板厚度经过受力校核，在承受两侧铰接点交变载荷时不会出现板面翘曲。两侧对称布置带同轴通孔的圆筒铰座，两孔同轴度在建模阶段就通过全局基准轴约束保证，装配时穿入通长铰接轴即可让两侧摆臂同步回转，消除两侧孔位错位带来的轴卡滞问题。中间的弧形承托块顶面加工为半圆弧面，

　　圆弧曲率和被承托的圆柱工件外径匹配，当摆臂下压或者工件落位时，弧面可以均匀分散接触应力，避免局部线接触造成工件表面压痕。设计过程中先从安装边界反向推导整体尺寸：底板长宽需覆盖两侧铰座的外伸投影，保证螺栓安装孔位和周边设备构件不发生干涉；两侧圆筒的中心高根据铰接轴的设计轴线高度确定，保证装配后摆臂的回转行程不会和底板上表面发生擦碰；圆筒的壁厚按照铰接轴的径向载荷取值，既避免壁厚过薄导致铰座孔受挤压变形，也不会因为壁厚冗余造成整体重量过大。中间弧形块的两侧立壁和底部底板、两侧圆筒做一体化融合连接，转角位置设置平滑过渡圆角，减少应力集中，在设备长期受交变冲击载荷时，转角位置不会萌生疲劳裂纹。建模时先绘制底板草图拉伸生成基座，

　　再分别在两侧基准面上绘制同心圆拉伸生成铰筒，随后在中间基准面绘制弧形截面拉伸得到承托块，最后对所有相交位置做合并布尔运算，保证整个构件为单一连续实体，后续导入工程图模块时可以直接投影生成三视图，自动标注孔位中心距、底板安装孔间距、圆弧面半径以及各部分厚度尺寸，现场加工时可直接按图下料铣削，一次装夹即可完成底板顶面和铰筒端面的精加工，有效保证两侧孔的同轴度精度。该结构没有复杂异形曲面，加工工艺性好，普通三轴铣床即可完成全部加工工序，适合小批量工装备件快速投产，在手动夹具、轻型翻转机构、线材导向支座等场景都能直接适配，装配后仅需在铰孔内加装衬套就可以提升耐磨寿命，维护时仅需更换衬套无需更换整个支座，降低工位备件成本。
