曲柄滑块式往复运动传动机构

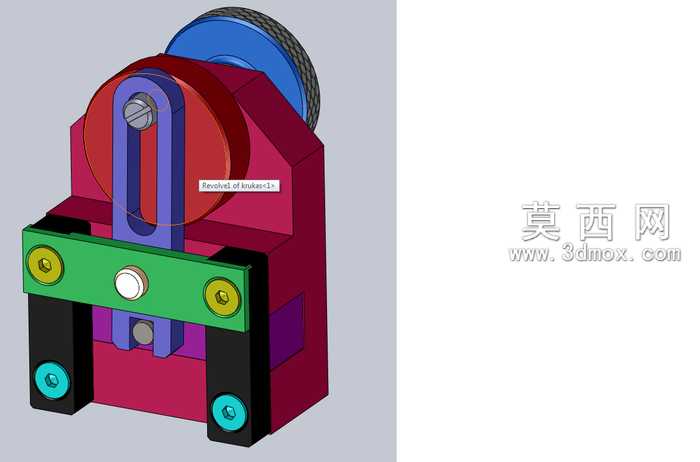

本作品为一款曲柄滑块式往复运动传动机构的三维建模成果，建模过程严格遵循机械设计原理，完整还原了机构的全部组成构件与装配关系。建模阶段首先完成各零件的参数化草图绘制，对机架主体、偏心曲柄轮、竖直滑动导槽、横向滑移横梁、连接销轴、导向支撑柱、端部滚轮等构件逐一进行特征建模，通过拉伸、切除、旋转、倒角等基础建模命令构建零件基体，对螺纹孔、轴肩、定位槽等细节特征进行精准还原，保证各零件的尺寸配合公差符合机械装配要求。材质与渲染环节，针对不同构件的功能属性分配对应材质：机架主体采用哑光酒红色工程塑料材质，模拟设备壳体的质感；曲柄轮与传动圆盘分别赋予蓝色、红色哑光金属漆材质，区分不同运动构件；横向滑移横梁采用亮绿色金属漆面，突出运动执行部件的视觉辨识度；连接销轴、紧固螺丝采用亮面不锈钢材质，还原标准紧固件的金属光泽；导向支撑柱采用黑色哑光工程塑料搭配青色金属端盖，底部滚轮采用带纹理的橡胶材质，通过环境光遮蔽、漫反射、高光参数的细致调整，让渲染效果兼具真实质感与清晰的结构辨识度，能够直观区分不同功能的构件。结构设计上，该机构通过顶部偏心曲柄的旋转运动，带动竖直导槽内的滑块做上下往复运动，同时驱动横向滑移横梁沿水平方向做直线往复运动，双方向的运动输出可适配多种需要复合往复动作的机械工况，各导向部位均设计有耐磨衬套结构，连接销轴采用间隙配合保证运动顺畅无卡滞，机架两侧的支撑立柱为横向横梁提供稳定的滑动导向，端部滚轮可作为动力输出端对接外部执行构件，整体结构紧凑，运动传递路径清晰，无冗余构件，能够稳定实现旋转运动向双向直线往复运动的转换。设计思路围绕紧凑化、易装配、运动可靠的核心目标展开，在保证机构运动行程符合设计要求的前提下，尽可能缩小整体体积，各零件均设计有对应的定位与紧固结构，装配逻辑符合实际机械装配工艺，既可以作为机械原理教学的演示模型，也可作为小型自动化设备的传动单元参考方案，模型完整保留了各构件的装配约束关系，可直接用于运动仿真分析，验证机构的运动行程、速度变化与干涉情况。
