弹性联轴器结构三维设计作品

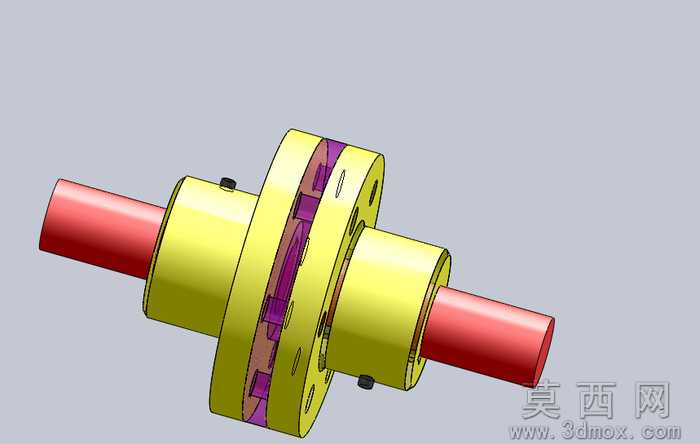

本作品为弹性联轴器的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了弹性联轴器的装配结构与细节特征。建模过程中首先完成两端轴套的基体绘制，通过拉伸、切除等基础特征构建轴套的内孔、外圆柱面以及法兰连接盘结构，针对轴套上的紧定螺钉安装孔、法兰盘的螺栓过孔均采用圆周阵列特征完成，保证孔位的分度精度与装配匹配度。中间弹性缓冲部件采用弹性体材质模拟，建模时通过曲面拉伸与实体组合完成弹性体的瓣状结构设计，还原弹性联轴器依靠弹性元件补偿两轴相对偏移、缓冲吸震的核心结构特点。两端连接轴采用红色外观材质区分，轴套主体采用金属黄材质模拟钢制零件的表面质感，中间弹性体采用紫色半透明材质区分，不同部件的材质配色清晰区分各功能结构，便于观察内部装配关系。装配体建模过程中严格按照实际装配顺序添加配合关系，轴与轴套内孔采用同轴心配合，两端法兰盘与中间弹性体采用端面贴合配合，紧定螺钉与轴套螺纹孔采用同轴心与端面配合，完整还原联轴器的实际装配状态，可实现装配体的运动仿真模拟，直观展示联轴器传递扭矩时的工作状态。设计过程中充分考虑弹性联轴器的实际应用场景，结构尺寸符合常规传动件的设计规范，各零件的壁厚、孔位间距、法兰厚度均经过合理性校验，既保证结构强度满足传动扭矩需求，也兼顾弹性元件的变形补偿空间，整体模型结构完整，细节清晰，可用于机械传动结构的教学演示、产品设计参考以及相关零部件的选型参考，能够直观展示弹性联轴器的工作原理与结构组成，帮助理解挠性联轴器在传动系统中补偿偏移、缓冲减震的作用。
