壁挂式顶喷淋浴花洒卫浴结构

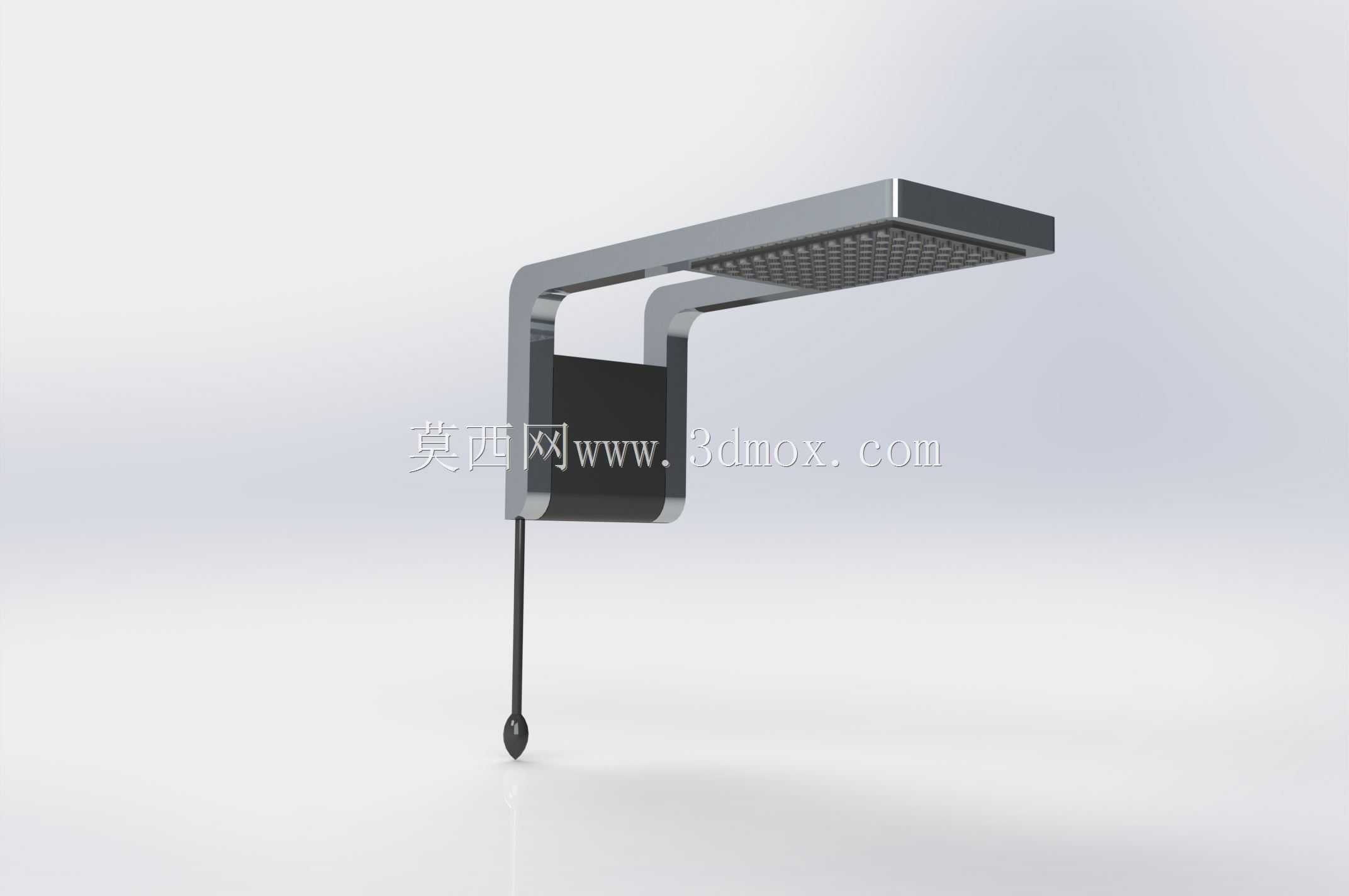

　　该作品呈现的是一套壁挂安装的顶喷淋浴装置，主体由墙面固定座、悬臂支撑、矩形顶喷盘、手持控制杆及末端喷头组成，适用于住宅卫生间、酒店客房浴室、健身房淋浴间等需要固定洗浴出水点位的场景。建模时先从安装边界入手：墙面固定座承担全部悬臂载荷，座体背面贴合瓷砖或墙体完成面，预留的安装孔位需避开墙内给水管与防水层；悬臂从固定座上方水平外伸，长度决定使用者站立时头顶与墙面的距离，工程布置中通常要保证顶喷盘投影落在淋浴区排水地漏附近，避免水流外溅到干区。矩形顶喷盘采用薄型扁平外观，内部为均布出水孔的腔室结构，进水通道沿悬臂内腔走向布置，使外表面保持连续简洁；盘面孔阵在三维中按行列规则阵列，孔距兼顾出水覆盖面积与单股水流强度，盘体边缘做收边处理，

　　减少积水残留。下方细长控制杆从固定座区域垂落，杆端设置小型手持喷头，可用于局部冲洗、清洁浴室地面或辅助洗浴，杆体长度按成年人抬手可取范围确定，末端喷头与顶喷水路之间通过阀组切换，实际产品中混水阀、恒温阀芯通常隐藏在墙面固定座或墙体内，外观只保留操作与出水部件。结构设计上，悬臂属于受弯构件，根部与固定座连接处是应力集中位置，圆角过渡和加强筋不可省略；材质表达偏向金属镀铬与深色面板组合，既反映卫浴产品常见的表面处理，也便于在渲染中区分受力支架、装饰盖板和出水面板。安装尺寸方面，顶喷盘高度需结合使用者身高和淋浴区层高设定，固定座垂直范围覆盖水路检修位置，手持喷头垂挂后不能碰撞地面或挡水条。整体模型把外露造型、内部走水趋势和安装约束放在同一结构逻辑中，可用于卫浴产品方案校核、装修点位协调以及五金件结构表达。
