九十毫米规格C型重型夹持工装

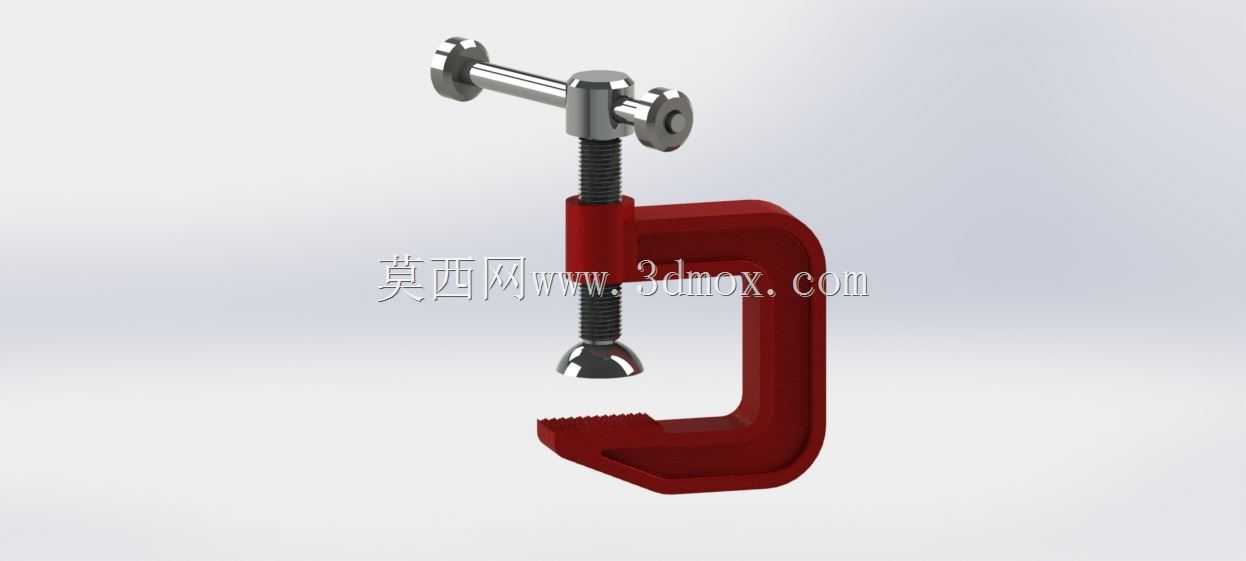

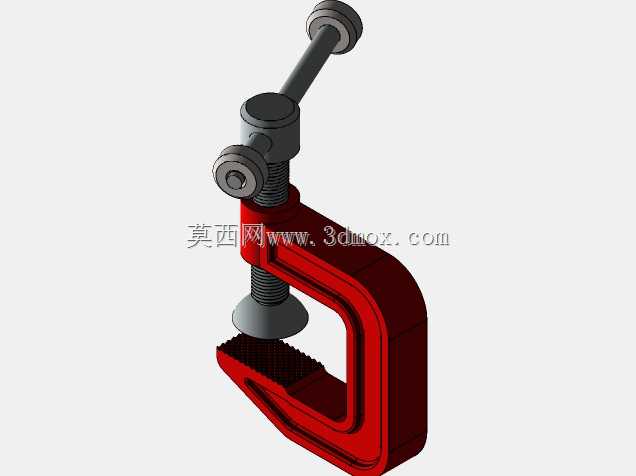

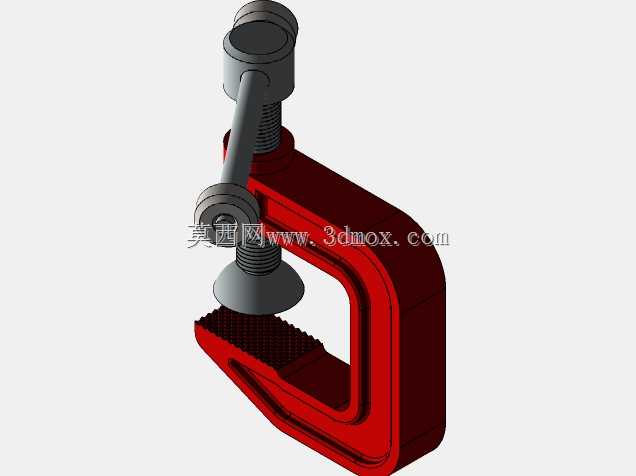

　　这款九十毫米开口规格的C型夹持工装，是车间装配、工件定位、胶粘固定、焊接对位场景里使用频率极高的通用夹持器具，整体采用经典G型框架结构，红色铸造型C形架作为承载主体，框架内侧底部加工有锯齿状防滑咬合齿面，配合顶部可旋进的压头组件，能够对放置在钳口区间内的工件施加稳定的轴向夹紧力，避免工件在加工、装配过程中出现移位、翘曲。

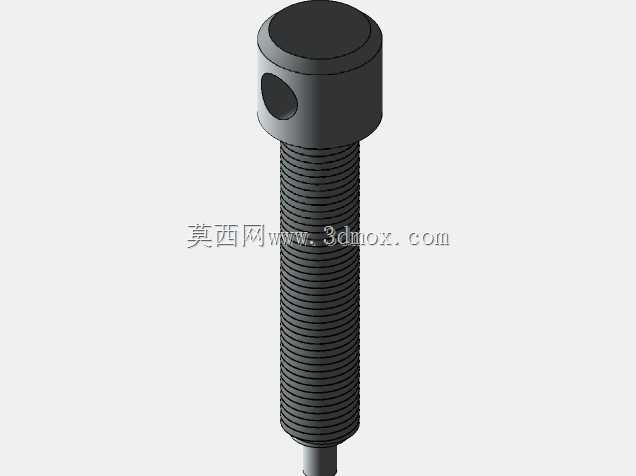

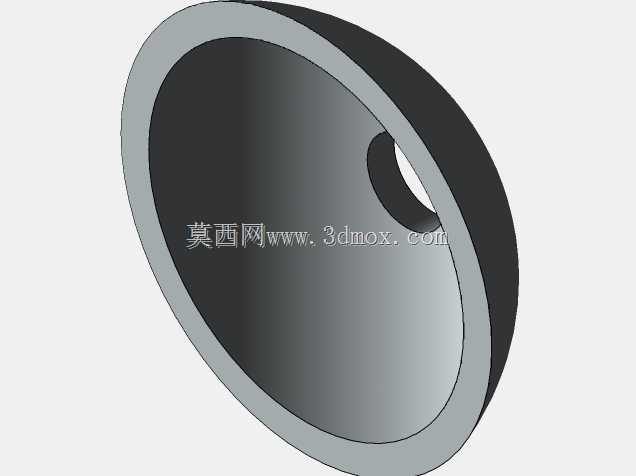

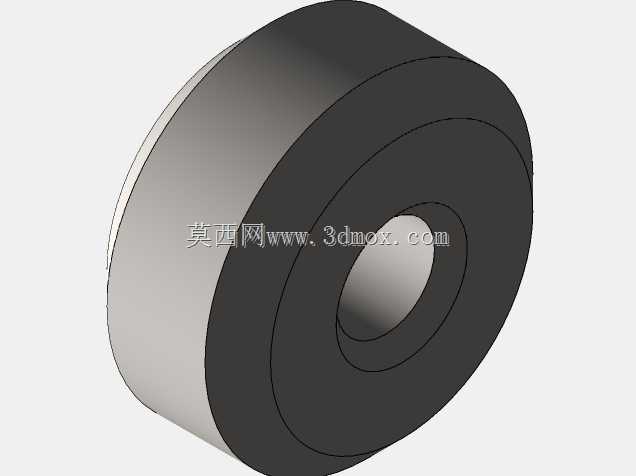

　　从实际使用边界来看，该款夹具的最大开口行程为90mm，框架纵深尺寸适配常规中小型工件的夹持需求，C形架的开口轮廓做了圆角过渡处理，既规避了铸造应力集中导致的架体开裂风险，也能在伸入工件侧边卡位时减少对工件表面的磕碰划伤。顶部的旋紧组件采用T型手柄设计，手柄两端加装圆形防滑挡头，操作人员徒手即可转动螺杆，不需要额外搭配加力杆，在小扭矩快速夹紧场景下操作效率很高；螺杆中段为梯形传动螺纹，具备良好的自锁特性，夹紧后不会因为作业过程中的振动出现松脱退牙的问题，螺杆下端配套半球形活动压头，压头可以随工件表面角度小幅自适应偏转，当夹持带有轻微斜面的工件时，压头端面可以完全贴紧工件表面，不会出现点接触压伤工件或者夹持打滑的情况。

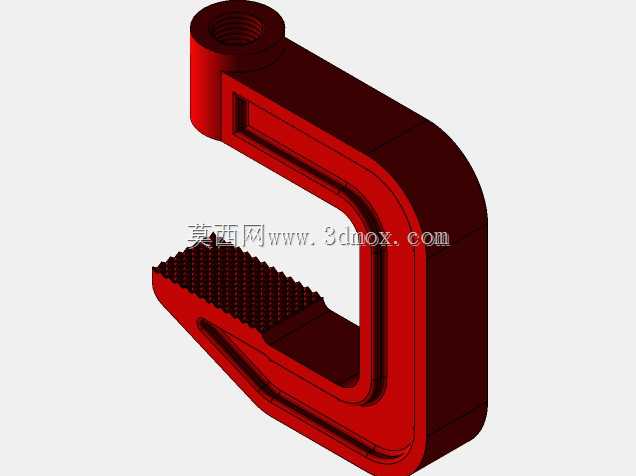

　　设计过程中首先对C形架的受力路径做了梳理：夹紧作业时，螺杆的轴向反力会直接作用在C架上下两个悬臂端，架体的弯曲段是应力最高的区域，因此架体截面在弯曲位置做了加厚处理，整体截面从开口端向弯曲根部逐步增厚，在控制整体重量的前提下保证刚性，夹紧受力后架体的开口变形量控制在极小范围内，长期反复使用也不会出现架体张口、塑性变形的问题。螺杆和架体顶部的螺纹配合段做了足够的啮合长度，避免螺纹牙型受力过载滑牙，T型手柄和螺杆的连接位置采用销轴固定，手柄转动时不会和螺杆发生相对打滑。

　　这类夹具在实际生产中的适配场景非常广泛：钣金件划线定位时，可以将多台C型夹配合工作台边缘，把薄板料压紧在平台面上，防止划线过程中板料窜动；木工胶粘拼接工序里，夹具可以沿拼缝间隔布置，逐步旋紧压头让胶合面紧密贴合，等待胶层固化；小型零部件焊接组对时，它可以临时固定两个焊件的相对位置，替代部分点焊定位工序，降低焊接变形量；设备维修拆装场景中，也可以用它来夹持轴类、套类零件，配合台钳完成零件的拆解、压装作业。框架底部的夹持面和压头的同轴度经过匹配设计，夹紧力的作用线垂直穿过底部支撑面，工件被夹紧后不会受到侧向分力出现偏移，锯齿形底齿可以嵌入木质、软质工件的表面微小层，即便夹持表面带有少量油污的工件，也能提供足够的摩擦阻力防止滑脱。整套结构没有复杂的易损零件，日常维护仅需要定期在螺纹段涂抹润滑脂，保证螺杆旋动顺畅，就可以长期在车间多工况下稳定服役。
