深沟球轴承组件130×50mm结构

　　这套深沟球轴承组件围绕外径130mm、宽度50mm的安装边界展开，结构上完整呈现内圈、外圈、滚动钢球与保持架的配合关系，适合在中等载荷、连续回转的传动部位承担径向支撑，同时可承受一定比例的双向轴向载荷。从设备布置角度看，轴承的外圈通常装入轴承座孔，内圈与转轴轴颈形成过盈或过渡配合；建模时需要把座孔公差、轴肩高度、圆角避让和润滑空间一并考虑，否则三维装配中容易出现挡肩干涉、密封件压装不到位或拆卸空间不足等问题。

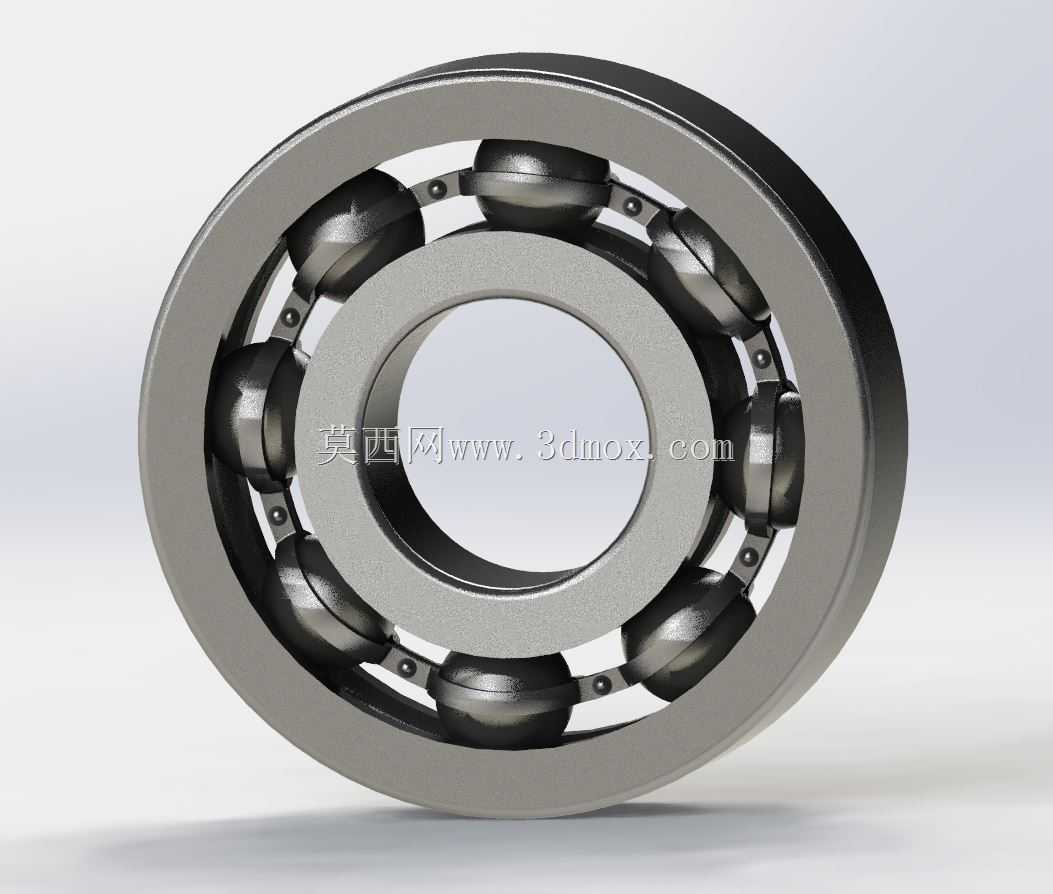

　　滚动体采用沿圆周均匀分布的钢球，依靠保持架分隔，使相邻钢球在运转中不直接接触，降低摩擦与磨损。深沟球轴承的沟道曲率与钢球半径相匹配，接触区能够在径向受力时保持稳定承载，也能在轴系出现轻微对中偏差时维持回转能力。对于机床辅机、输送辊道、减速机输入输出端、风机和普通传动箱这类场景，该规格轴承常作为成熟支撑元件使用；选型时不仅要看外形尺寸，还要结合转速、载荷方向、预紧要求、润滑方式以及周围热源判断寿命余量。

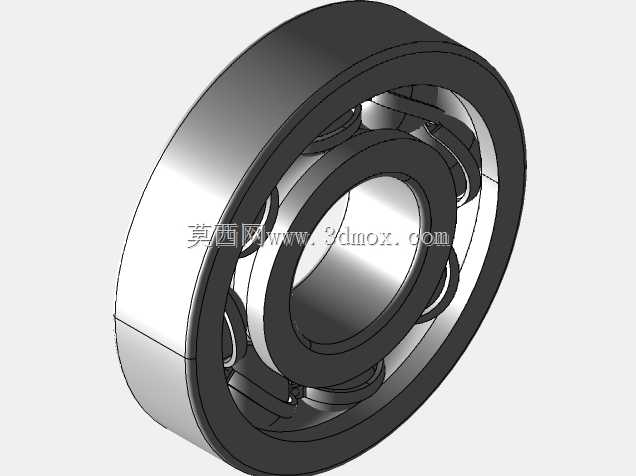

　　模型在外形表达上保留了轴承金属环件的阶梯轮廓、沟道位置和钢球外露形态，便于结构工程师在总装中检查轴系跨距、端盖压紧面和相邻零件间隙。内圈端面与轴肩贴合，外圈端面可由端盖或孔用挡圈限位，安装边界应保证轴承装入后不会因箱体孔倒角过小而产生卡滞。宽度方向50mm的尺寸直接影响轴承座内腔长度、端盖厚度以及密封布置；外径130mm则决定座孔开孔范围和周边螺栓、加强筋的避让距离。

　　设计思路上，这类标准件不需要在设备中重新发明结构，重点在于把成熟轴承准确纳入轴系：轴颈表面粗糙度、圆角半径、配合公差和装配导向倒角都会影响实际寿命。若用于较高转速部位，应预留润滑脂腔或油路，并避免保持架与相邻隔套摩擦；若用于低速重载工位，则需校核额定动载荷与静载荷，不能仅凭外径匹配替换。三维建模时将内圈、外圈、钢球和保持架分件表达，能够清晰展示拆装关系，也方便在工程图中生成剖面、标注配合面和检查运动包络。整体来看，该轴承组件模型适合作为旋转轴系设计中的基础支撑节点，用于校核安装空间、承载位置和周边结构衔接。
