三角法兰连接支座三维结构设计

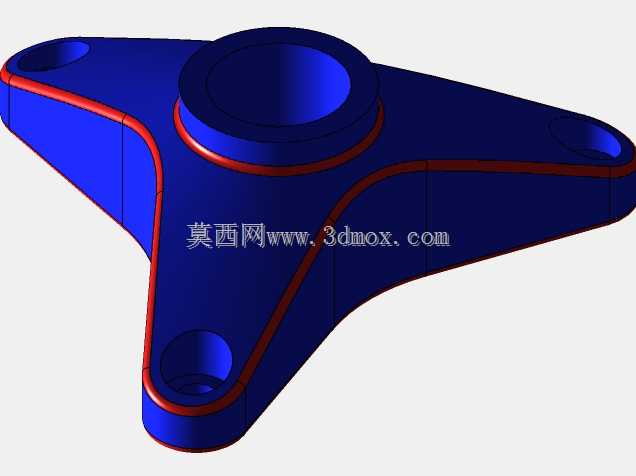

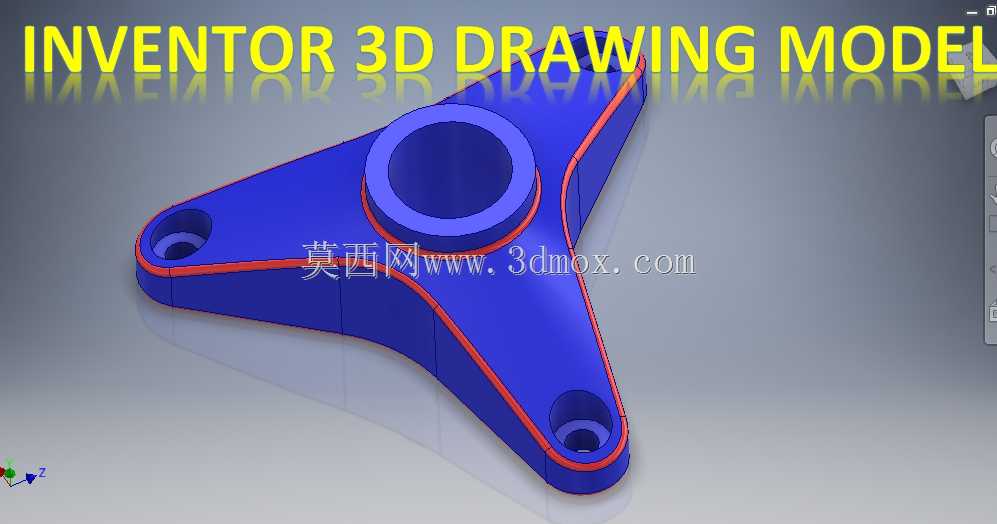

　　该零件属于典型的三点式法兰连接支座，整体采用中心凸台加三向辐射支臂的布局形式，在轻工输送线、小型工装夹具台、检测设备机架以及自动化单机的辅助支撑工位中较为常见。中心部位设置带贯通孔的加高圆柱凸台，主要用于穿装主轴、定位销或导向杆，凸台外壁预留足够壁厚，能够承受径向偏载与少量轴向拉压复合载荷；三个支臂沿圆周近似均匀分布，末端各布置一个沉头安装孔，孔位周边做局部加厚处理，避免螺栓预紧时支臂根部出现应力集中。

　　从实际装配边界看，三孔分布形成的外接圆决定了支座与底板、立板或型材框架连接时的占地范围，设计时需要先核对安装面上的螺孔节圆，再反推支臂长度；中心凸台高度则要结合被支撑轴套、联轴器或传感器的轴向位置确定，过高会增加悬臂弯矩，过低又可能造成锁紧空间不足。支臂与中心凸台交接处采用大圆角过渡，既改善铸造或注塑成型时的材料填充，也能在数控加工件中减少尖角带来的疲劳裂纹风险。

　　结构思路上，三点支撑相比四点法兰对安装面平面度要求更低，在焊接机架、钣金台面等不易保证完全平整的场合更容易贴合；支臂之间留出的开阔空间方便管线、拨叉或同步带从侧面穿过，使整机布局更紧凑。零件上表面沿支臂轮廓设置的凸起筋条，一方面增强薄壁区域刚度，抑制拧紧螺栓时的翘曲，另一方面也可作为视觉对位基准，帮助装配人员快速识别孔位方向。

　　建模过程中需重点控制中心孔与三个安装孔的同轴、位置度关系，凸台端面与支臂底面的平行度会直接影响轴系回转精度；沉孔深度要与所选内六角螺钉头高度匹配，保证锁紧后不干涉上方回转件。若用于频繁振动的工位，可在支臂底面增加浅凹槽放置减震垫圈，或在中心孔内压入铜套、直线轴承以提升耐磨寿命。整体结构兼顾定位、连接与支撑功能，是机械方案设计中连接旋转部件与固定机架的常用基础件。
