手摇式金属胡椒研磨器结构设计

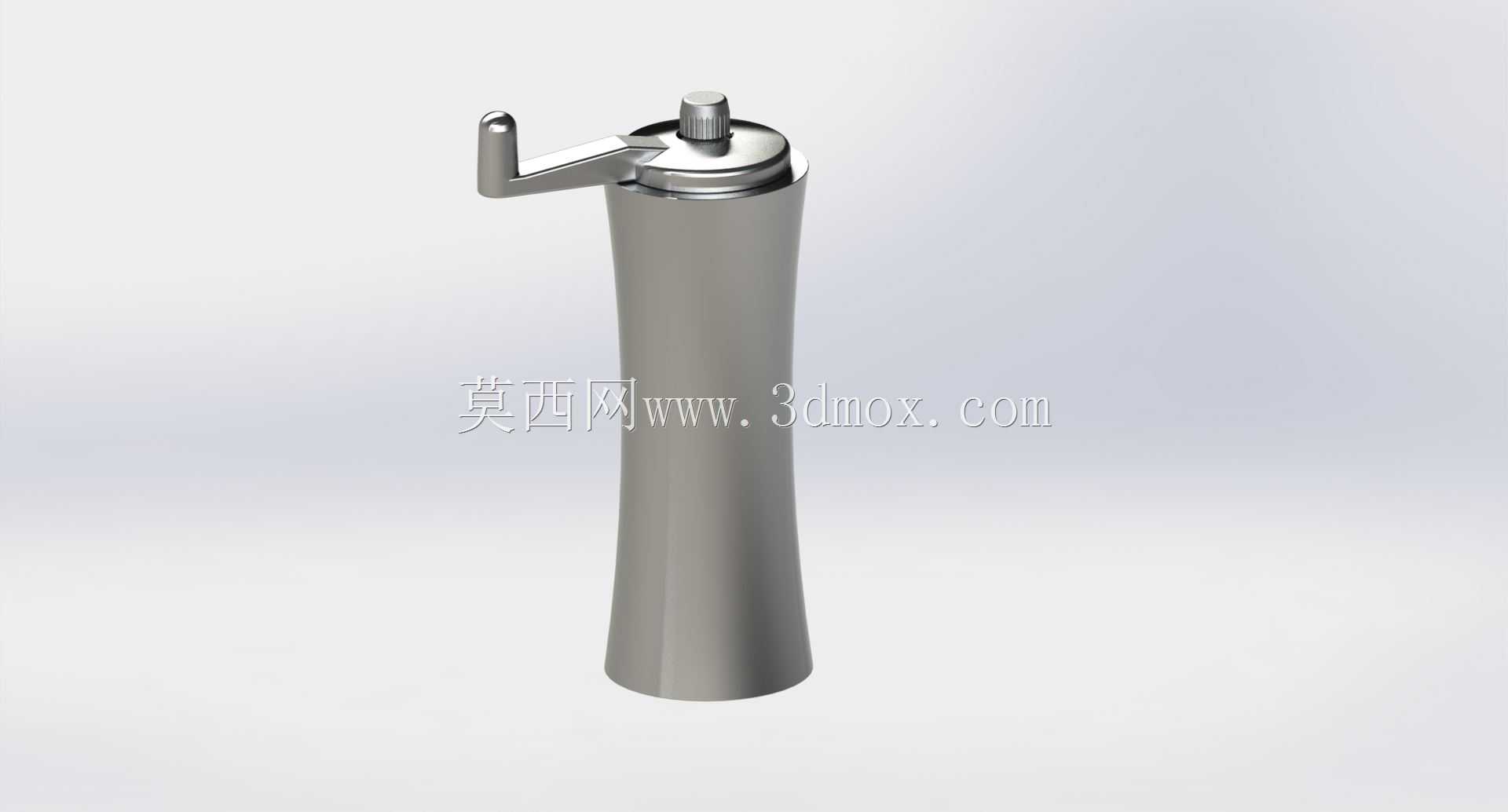

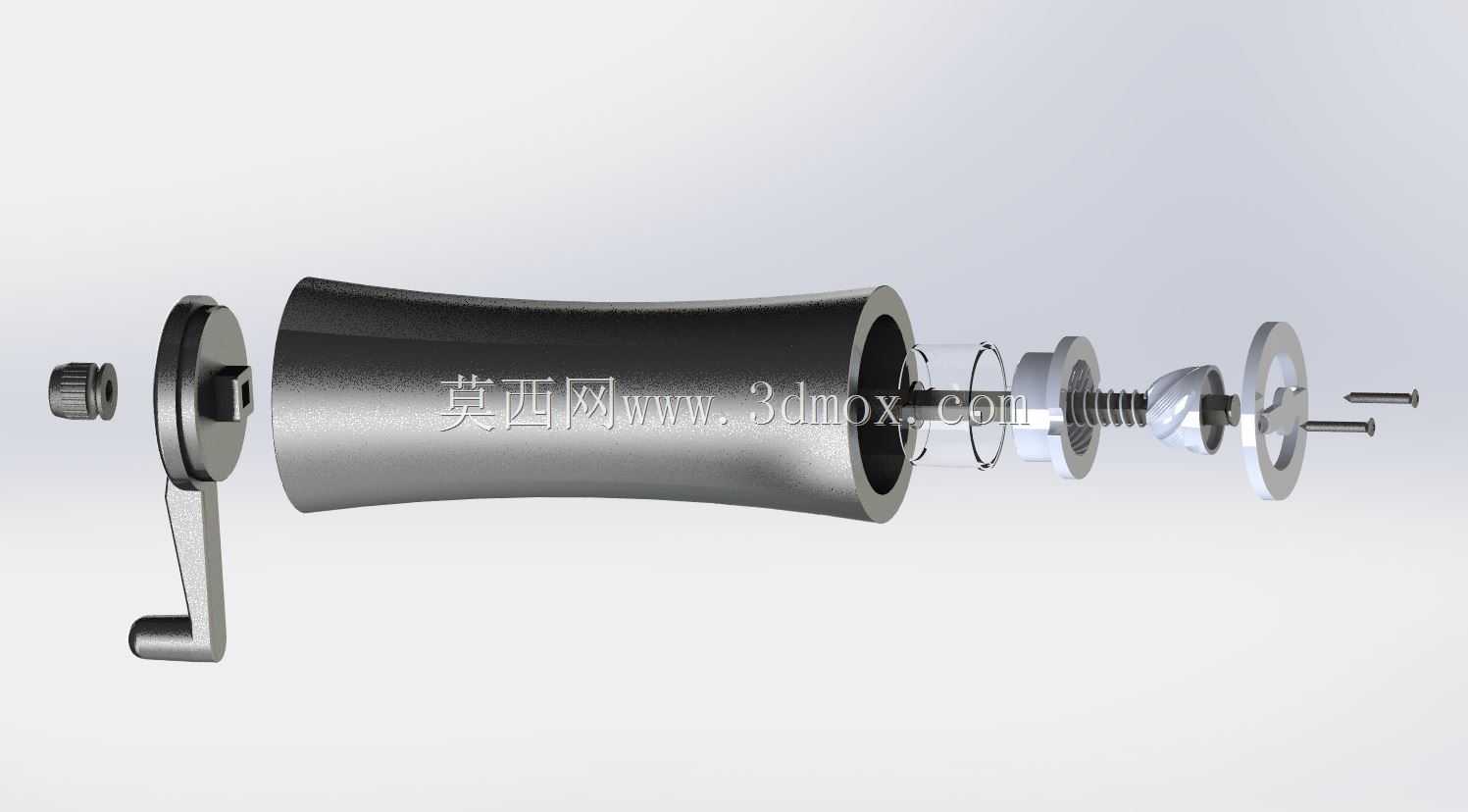

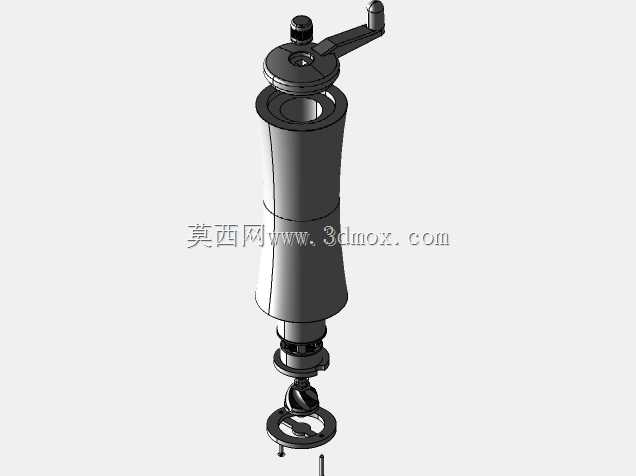

　　该作品呈现的是一款全金属手摇式胡椒研磨器具，整体采用细长收腰的立式瓶身布局，上部集成摇柄、顶盖与研磨调节结构，下部作为胡椒粒储存腔体，适用于家庭厨房、西餐厅备餐台、酒店明档料理区等需要现场研磨香辛料的场景。从结构拆分逻辑来看，模型按1:1装配关系还原了全部组成零件，瓶身主体采用回转曲面造型，中段向内收窄，既提升握持时的贴合度，也让台面放置状态下视觉重心更稳；底部为封闭储料腔，内腔需预留足够容积容纳整粒胡椒，同时保证颗粒能够依靠自重持续向顶部研磨机构进给。顶部组件包含固定顶盖、中心转轴、研磨芯座、调节旋钮与外置摇柄，摇柄通过偏心轴连接内部磨芯，转动时带动动磨盘相对定磨盘运动，对进入研磨间隙的胡椒粒进行挤压、剪切和破碎。

　　顶盖处的小旋钮用于调整磨盘间隙，间隙偏大时产出粗颗粒碎料，适合腌制、摆盘前的轻度调味；间隙收窄后可得到细粉状胡椒粉，满足汤品、热菜上桌前的精细撒料需求。建模过程中需要重点控制摇柄回转空间，手柄外伸后在整周转动范围内不能与瓶身曲面、台面或使用者手部发生干涉，因此转轴高度、柄长和端部球形握头的位置都要配合瓶身上口直径校核。瓶身底部直径决定摆放稳定性，过小容易在摇动力矩作用下倾翻，过大则占用餐台空间；收腰段的最小直径还要兼顾壁厚与储料容量，金属外观件通常采用不锈钢或铝合金表面处理，壁厚既要满足成型工艺，也要避免整机过重。研磨芯位于储料腔上方，进料通道应保持顺畅，内壁过渡处不宜出现陡变台阶，防止胡椒粒架桥堵塞。

　　摇柄与转轴之间需考虑周向固定和可拆卸装配关系，便于清洁磨腔、补充香料或更换磨损磨件。顶盖与瓶身的配合面可采用螺纹或旋扣结构，模型中应体现密封、定位和限位关系，避免摇动时上盖松脱。对于结构设计人员而言，这类产品看似属于日用五金，却同时涉及回转体造型、人机操作力矩、颗粒物料流动、磨盘间隙调节和整机稳定性等问题。三维装配时可通过运动检查确认手柄转动包络，通过截面检查核对内腔容量、壁厚变化和磨盘配合区域，也能进一步评估跌落、侧向受力及长期反复摇动后的连接可靠性。
