卧式直滑式波段切换滑动开关结构

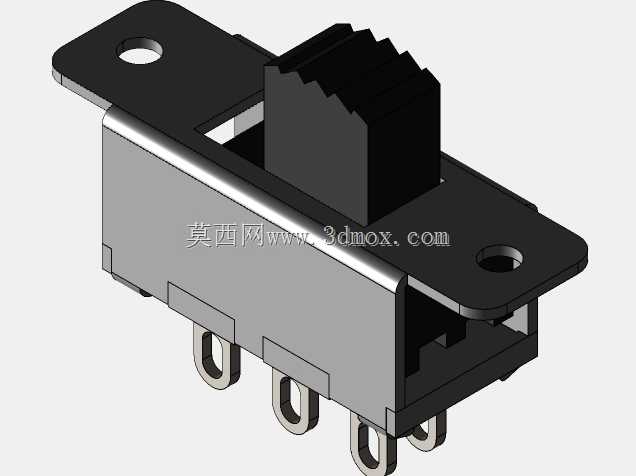

　　该直滑式滑动开关属于小电流回路里的手动切换元件，常见在机床操作面板、小型电控盒、手持检测设备、电源档位切换模块以及教学实验台的信号通断回路中，用来在两档或多档触点间完成手动选通。整机采用卧式贴装布局，主体为矩形塑胶基座，顶部伸出带防滑齿纹的推柄，操作人员沿基座长度方向推动推柄，即可带动内部动触片在不同静触点间滑移，实现回路接通、断开或档位切换。

　　从结构设计思路来看，基座承担全部定位与绝缘功能，顶部一体延伸出带两个安装孔的固定耳板，耳板向两侧摊开，孔位落在主体轮廓之外，装配时可直接穿过螺丝固定在面板或PCB支架上，不需要额外设计夹持卡扣，拆装维护比较方便。底部伸出多组折弯五金插脚，插脚沿基座宽度方向排布，引脚间距预留了常规波峰焊与手工焊的操作空间，插脚根部做加宽过渡，降低焊接时应力传递到塑胶基座的风险。

　　推柄顶部加工出连续锯齿防滑纹理，手指推动时不易打滑，推柄与基座滑槽之间预留了合理的滑动间隙，既保证推程顺畅无卡滞，又通过滑槽侧壁约束推柄的横向窜动，避免动触片偏位。内部动触片采用弹性五金冲压件，随推柄滑移时始终保持对静触点的正向压紧力，保证接触电阻稳定，基座内腔设置限位挡块，限定推柄的两个极限行程位置，推动到位后有明确的段落手感，操作人员无需观察即可判断档位是否切换到位。

　　安装边界方面，整体高度方向从底部插脚端面到推柄顶面分层布置，插脚伸入焊接面以下，主体基座落在安装板上方，推柄高出基座顶面供操作，面板开孔只需避让推柄的滑动行程范围，两侧耳板的安装孔中心距决定了整机的固定跨距，选型时可先核对面板开孔宽度与螺丝孔位，再确认底部引脚数量与PCB焊盘排布是否匹配。这类开关结构紧凑，手动操作反馈清晰，塑胶绝缘壳体与导电端子分区明确，在小信号切换、低压电源选通场景中能稳定承担档位切换功能，建模时完整还原了耳板安装孔、锯齿推柄、折弯端子与基座滑槽的配合关系，可直接用于面板布局校核、装配干涉检查以及电控设备的元件库搭建。
