八口千兆网管型以太网交换机结构

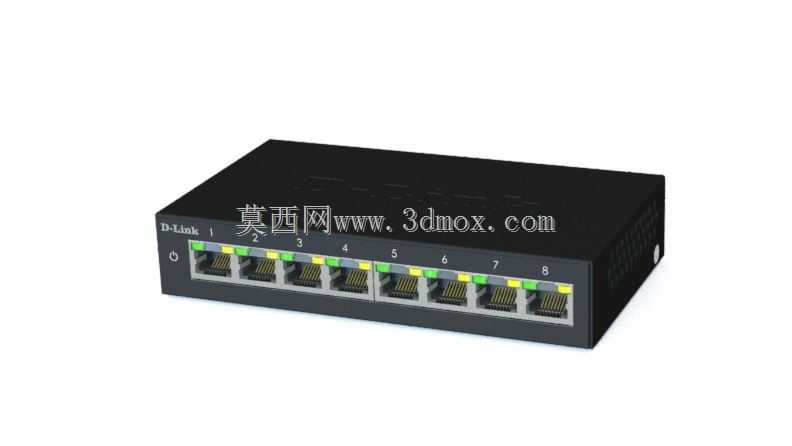

　　这款八端口千兆智能管理交换机主要面向小型办公网络、车间设备联网、机柜弱电布线以及实验台数据采集场景。设备前端集中布置八个RJ45以太网口，端口上方配有编号与链路状态指示灯，接线、排查和维护时可直接从正面确认端口位置，不需要翻转机身或借助额外标识。每个网口支持千兆速率接入，能够连接PLC、工业相机、上位机、打印服务器、NAS存储或普通办公终端，在数据量较集中的局域网络中承担数据交换与链路管理作用。

　　结构设计采用紧凑型金属壳体思路，整机呈低矮长方体形态，适合放置在桌面、设备层板或标准机柜内部。外壳以黑色金属板材为主，兼顾散热、屏蔽和结构刚性；侧面与壳体边缘预留散热开孔，使交换芯片、电源模块和端口变压器在长时间运行时能够通过自然对流带走热量。前面板端口呈一字排开，水晶头插拔空间充足，线缆接入后不会相互干涉；后端则集中处理电源输入，使强弱电走线方向清晰，便于在控制柜内整理线束。

　　从安装边界看，建模时需要重点控制机身宽度、深度、高度以及端口突出区域。八网口连续排列决定了前面板最小宽度，端口后方的网络变压器和PCB走线决定壳体深度，而顶部外壳与内部电路板之间要保留绝缘和通风距离。若用于机柜环境，还需核对机身两侧散热孔与导轨、理线架、电源插座之间的间隙，避免贴壁安装造成通风不良。桌面放置时，底部支撑脚应提供稳定接触面，并在壳体下方留出少量空气流通空间。

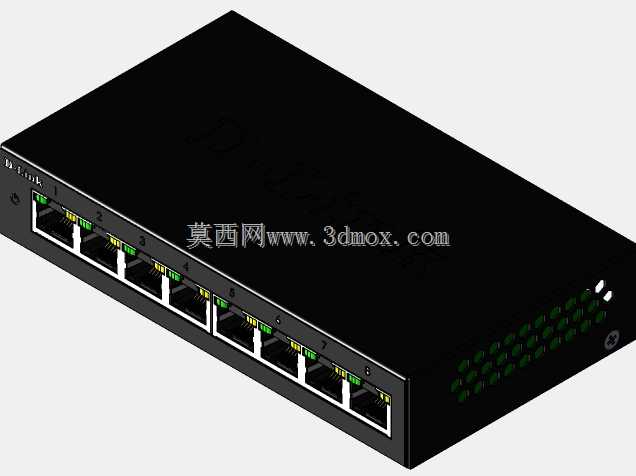

　　三维结构表达上，外壳、前面板、RJ45端口、指示灯、编号字符、散热孔、侧边接缝和底部脚垫均需完整体现。端口内部的金属弹片、塑料导向槽和引脚位置可按实物比例建模，用于检查插头插拔行程与面板开孔干涉。指示灯采用小型透光区域，与端口编号对应，能够在模型评审中直观展示运行状态观察位置。壳体折边、螺钉固定位和通风孔布局也应保留，因为这些细节直接影响钣金加工、装配顺序和后期维护拆卸。

　　在实际选型与布局中，这类设备虽然体积不大，但往往处于网络链路的核心节点。设计控制柜或弱电箱时，需要同时考虑网线弯曲半径、电源适配器占位、设备前后维护空间以及标签识别。该模型可用于网络柜布置校核、教学演示、设备外观方案展示和通信终端装配参考，帮助工程人员在项目前期确认交换机与周边元件的空间关系，减少现场安装时出现端口遮挡、线缆紧绷或散热不足的问题。
