42mm大号线缆固定金属抱箍卡扣

　　该零件为适配42mm外径管线的单侧固定型金属抱箍卡扣，整体采用薄金属板材一体冲压弯折成型，在工业现场的布线、布管作业中承担管线定位与约束功能，常见于机床外围走线、自动化设备气动管路排布、电气柜外部线缆束固定、车间桥架分支管线限位等场景，用来避免管线在设备运行振动、气流拖拽、日常维护触碰时出现移位、晃动、与周边锐边摩擦破损的问题。

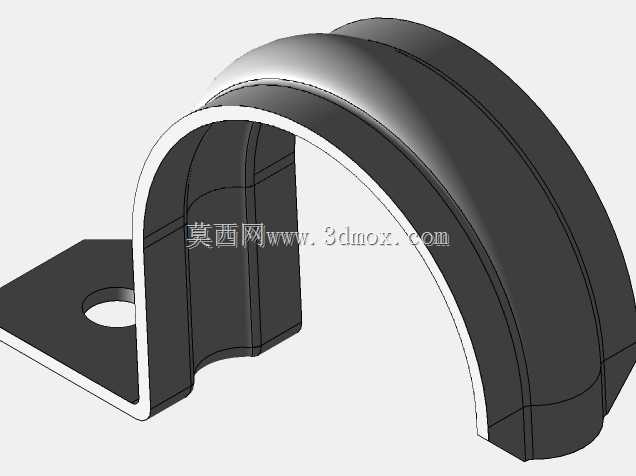

　　从结构设计逻辑来看，零件主体为半开口圆弧环抱段，圆弧内径匹配42mm标称外径的电缆、波纹管或者薄壁硬管，环抱段两侧做了双层翻边压合处理，既提升了薄板材的截面抗弯刚度，让抱箍在箍紧管线后不会轻易出现张口变形，也让圆弧边缘不存在锋利冲切毛边，安装时不会割伤线缆外护套或者气管管壁。圆弧段外侧压制有一道沿环向延伸的加强凸筋，这道凸筋顺着抱箍的弧形轮廓分布，不需要额外增加板材厚度就可以大幅提升环向抗挤压能力，当管线受外力拉扯时，抱箍不会被拉成扁形失去抱紧力。

　　抱箍的一端延伸出平直的安装支座，支座与圆弧环抱段通过直角弯折过渡，支座中心开有标准圆形安装过孔，可直接穿入M6或者M8规格的紧固螺钉，将整个卡扣锁附在设备机架立面、安装基板或者墙面预设的螺孔位上；支座的边角做了切角处理，既减少冲压落料时的材料占用，也避免安装位置空间狭小时尖角与相邻零件发生干涉。和常规双侧锁合的管夹不同，这款卡扣为单侧固定开放式结构，管线可以从开口侧直接卡入圆弧内，不需要穿套整段管线，在已完成布线的改造项目、设备后期加装管线的工况下，装配效率要高很多，不需要拆解原有管线的两端接头就可以完成固定点加装。

　　从安装边界来看，使用时需要保证安装基面与卡扣支座平面完全贴合，紧固螺钉的锁附扭矩控制在薄钣金件可承受的范围内，避免扭矩过大把支座压弯变形；圆弧环抱段的内圈与管线外壁之间可以预留微量间隙，允许管线在温度变化产生热胀冷缩时有微小的轴向滑动空间，避免硬约束导致管线接头处产生额外内应力。零件的弯折圆角处经过冲压成型保证过渡顺滑，没有应力集中导致的开裂隐患，表面做防锈钝化处理，适配车间普通工况下的长期使用需求，建模时需要重点还原板材厚度、翻边层级、加强筋的弧形凸起以及安装孔的位置公差，保证后续出图展开时冲压下料尺寸的准确性。
