这套轮式转向驱动单元面向小型自主移动平台的底盘行走需求,把行走轮、转向执行、动力安装与支撑框架整合在同一紧凑模块内,常见于教育竞赛机器人、轻载AGV、巡检小车及实验型移动底盘。结构上采用立式轮体配合上方回转承载板的布置,轮子承担行进与支撑,转向动作由上部伺服动力组件经传动链约束,使轮组能够绕竖直轴线改变航向,从而实现原地转向或小半径转弯。

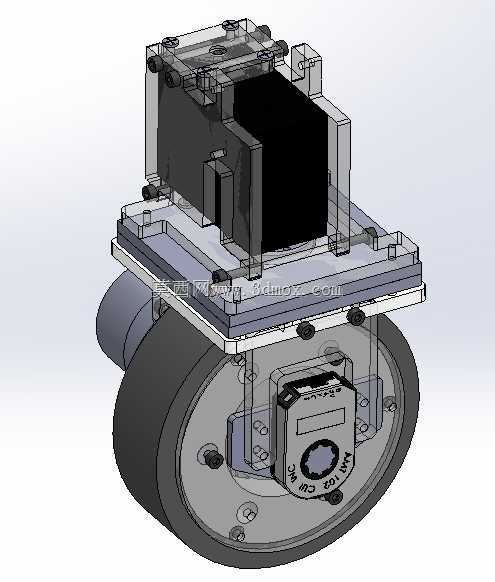

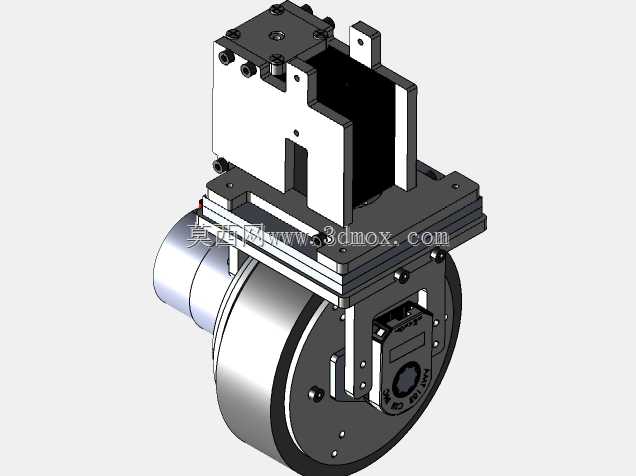

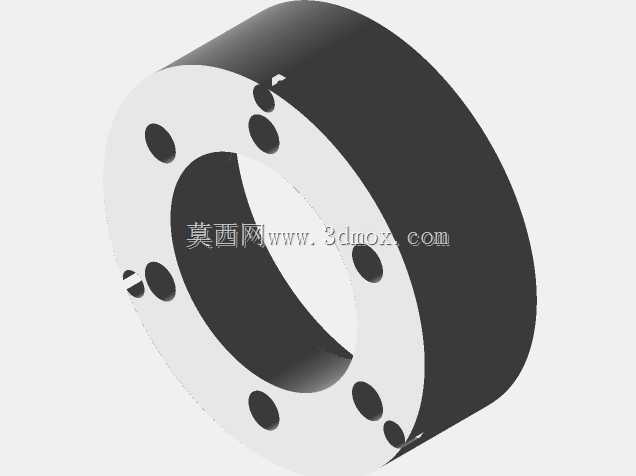

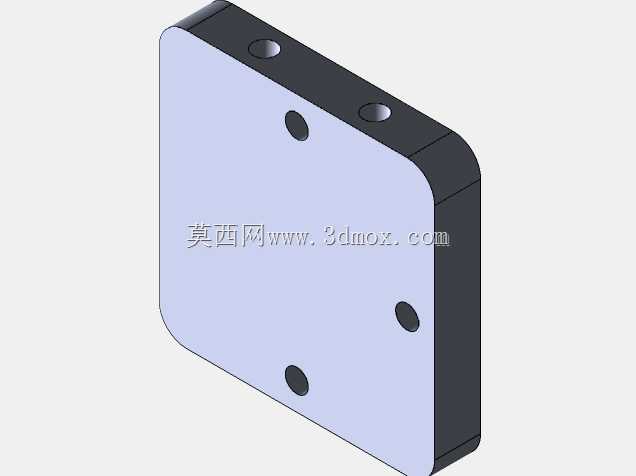

从实际装配边界看,模块下部为包覆橡胶外圈的行走轮,轮毂侧布置编码器或反馈元件,用于获取轮端位置与转速信息;中部支撑板承担轮轴、轴承座与传动件的定位,板上预留多处螺栓孔,便于与底盘框架或过渡连接板固定。上部框架采用层叠式安装板与立柱支撑,形成容纳伺服电机、传动件及电气元件的封闭空间,外侧透明护罩仅用于展示内部关系,实际投产时可替换为钣金或机加工防护板。
设计思路重点在于把转向自由度与行走支撑解耦:轮体通过轴系承受垂向载荷,转向扭矩则集中传递到回转连接部位,避免电机壳体直接承受冲击。支撑板上的孔位、沉台和定位面需要在建模时保持同轴度与平面度要求,轴承安装位要考虑拆装间隙,轮缘外侧则需留出与底盘护板、传感器支架的安全距离。上部元件排布遵循重心靠近回转轴的原则,以减小转向惯量,并让线缆沿支架侧边走线,防止轮组旋转时拉扯。
在选型与校核阶段,应结合整车重量、地面附着条件和目标转向速度确认轮径、轮宽及伺服扭矩;安装面高度、轮心位置和顶部元件最高点共同决定底盘离地间隙与设备层布置空间。该总成的三维结构完整表达了轮轴、支撑板、驱动组件、防护罩和紧固件之间的装配关系,可作为移动机器人底盘模块化设计、轮系布置校核以及转向驱动方案验证的参考。
